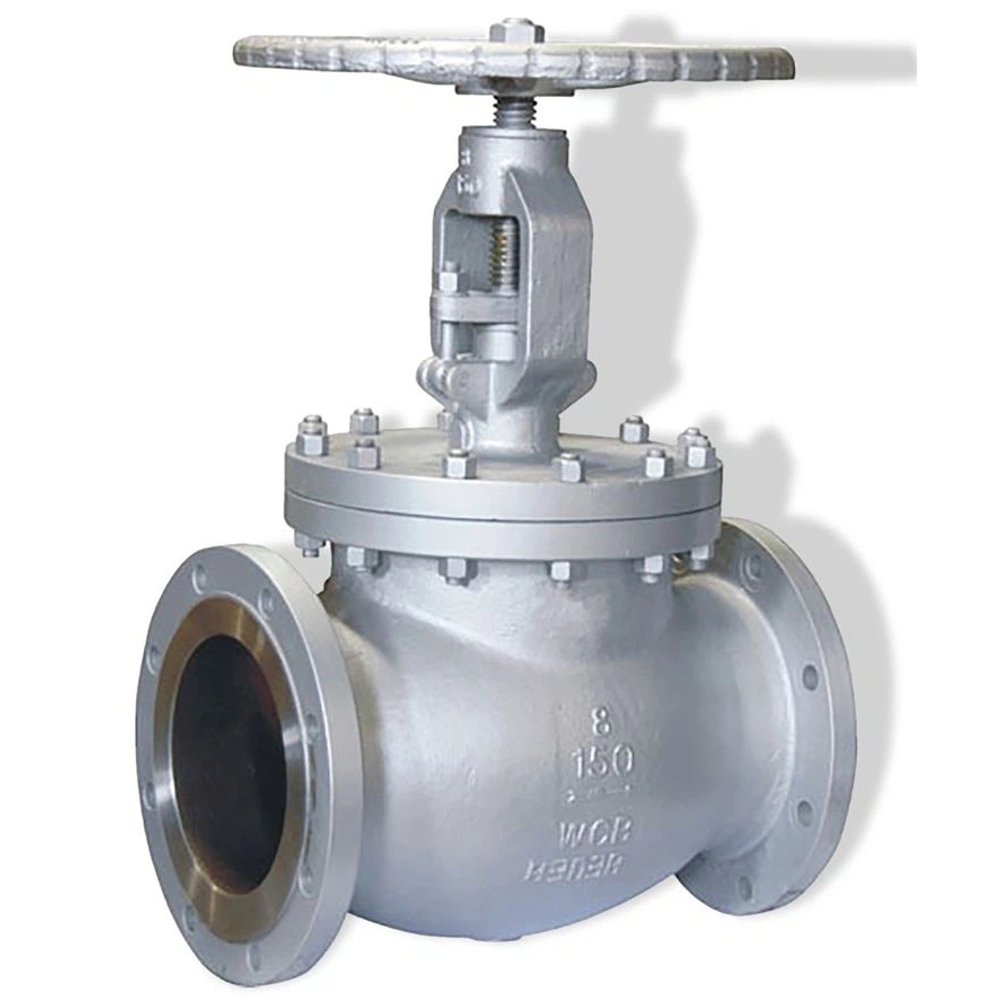

کاربرد شیر سوزنی فولادی فلنجدار کلاس ۱۵۰ در بخار و سیالات فرآیندی

شیر سوزنی فولادی فلنجدار یکی از شیرهای کنترلی و تنظیمی مورد استفاده در خطوط صنعتی است که در آن کنترل دقیق دبی، تنظیم فشار موضعی یا ایجاد جریان محدودشده اهمیت دارد. ساختار سوزنی این شیر باعث می‌شود تغییر موقعیت عضو داخلی، سطح عبور سیال را به‌صورت تدریجی تغییر دهد.

در مدل‌های فلنجدار، اتصال شیر به خط لوله از طریق فلنج انجام می‌شود و انتخاب آن باید بر اساس سایز، کلاس فشار، نوع سیال، فشار، دما، متریال و شرایط فرآیندی صورت گیرد.

عملکرد شیر سوزنی در خطوط صنعتی

شیر سوزنی از یک عضو مخروطی یا سوزنی‌شکل، سیت و استم تشکیل می‌شود. با چرخش هندویل، استم حرکت کرده و موقعیت سوزن نسبت به سیت تغییر می‌کند.

این حرکت باعث تغییر سطح عبور جریان می‌شود. در نتیجه می‌توان جریان سیال را با دقت بیشتری نسبت به بسیاری از شیرهای قطع و وصل تنظیم کرد.

پارامترهای اصلی مؤثر بر عملکرد شیر عبارت‌اند از:

پارامتر	تأثیر بر عملکرد
Needle	تنظیم سطح عبور
Seat	ایجاد آب‌بندی
Stem	انتقال حرکت
Body	تحمل فشار
Packing	جلوگیری از نشتی استم
Handwheel	کنترل دستی
Flow Passage	تعیین ظرفیت عبور جریان

به همین دلیل شیر سوزنی بیشتر در نقاطی استفاده می‌شود که تنظیم تدریجی جریان مورد نیاز باشد.

کاربرد شیر سوزنی در خطوط بخار

بخار یکی از سیالات مهم در صنایع فرآیندی، نیروگاهی، پالایشگاهی و تأسیسات صنعتی است. فشار و دمای بخار می‌تواند در نقاط مختلف سیستم متفاوت باشد و به همین دلیل انتخاب شیر باید مطابق شرایط واقعی خط انجام شود.

شیر سوزنی در برخی خطوط بخار برای مواردی مانند:

• تنظیم جریان بخار
• محدود کردن دبی
• کنترل جریان در خطوط فرعی
• تنظیم جریان تجهیزات جانبی
• سرویس‌های Instrumentation
• کنترل جریان در مسیرهای کوچک
• ایجاد جریان محدود و قابل تنظیم

مورد استفاده قرار می‌گیرد.

در سرویس بخار، انتخاب Seat، Packing، Gasket و Body Material اهمیت ویژه‌ای دارد.

فشار و دمای بخار

در کاربردهای بخار، صرفاً توجه به Class 150 کافی نیست. فشار و دمای واقعی خط باید مشخص باشند و با Pressure-Temperature Rating شیر تطبیق داده شوند.

برای بررسی سرویس بخار بهتر است اطلاعات زیر در دیتاشیت ثبت شوند:

مشخصه	مقدار مورد نیاز
Fluid	Steam
Operating Pressure	فشار کاری
Design Pressure	فشار طراحی
Operating Temperature	دمای کاری
Design Temperature	دمای طراحی
Size	NPS / DN
Class	۱۵۰
Body	گرید متریال
Seat	نوع متریال
Packing	نوع متریال

این اطلاعات امکان بررسی سازگاری شیر با شرایط واقعی سرویس را فراهم می‌کنند.

نقش سیت در سرویس بخار

سیت یکی از قطعات مهم شیر سوزنی است و باید برای فشار، دما و نوع سیال مناسب باشد.

در سرویس‌های دمای بالا، سیت فلزی یا مواد مهندسی‌شده مقاوم به دما می‌توانند بر اساس طراحی شیر مورد استفاده قرار گیرند.

انتخاب سیت نباید فقط بر اساس سایز شیر انجام شود. شرایط فرآیند، نوع آب‌بندی مورد نیاز و دمای سرویس باید در نظر گرفته شوند.

نقش پکینگ در خطوط بخار

Packing محل عبور استم را آب‌بندی می‌کند و از خروج سیال به محیط جلوگیری می‌کند. در سرویس بخار، دمای بالا می‌تواند روی عملکرد پکینگ تأثیر بگذارد.

به همین دلیل نوع پکینگ باید با دمای کاری و فشار سرویس سازگار باشد.

در دیتاشیت بهتر است علاوه بر عبارت عمومی Packing، نوع ماده نیز مشخص شود؛ برای مثال:

Packing Material: مشخص شود

و محدوده دمایی مجاز آن طبق مشخصات سازنده بررسی شود.

کاربرد در خطوط آب صنعتی

شیر سوزنی فولادی می‌تواند در برخی خطوط آب صنعتی برای تنظیم جریان یا کنترل جریان‌های محدود مورد استفاده قرار گیرد.

در این سرویس‌ها موارد زیر اهمیت دارند:

• فشار خط
• دمای آب
• کیفیت و ترکیب آب
• وجود ذرات جامد
• احتمال خوردگی
• دبی مورد نیاز

در آب‌هایی که دارای ذرات یا رسوبات هستند، طراحی سیت و سوزن باید با شرایط سرویس سازگار باشد.

کاربرد در خطوط گاز

گاز یکی دیگر از سیالاتی است که می‌تواند در سیستم‌های صنعتی از شیر سوزنی استفاده کند. در این کاربرد، کنترل نشتی داخلی و خارجی اهمیت ویژه‌ای دارد.

برای انتخاب شیر در سرویس گاز باید موارد زیر بررسی شوند:

پارامتر	اهمیت
Pressure	تعیین شرایط فشاری
Temperature	تعیین محدوده کاری
Gas Composition	تعیین سازگاری متریال
Seat	آب‌بندی داخلی
Packing	کنترل نشتی استم
Flange	اتصال به خط
Body Material	مقاومت مکانیکی و شیمیایی

در سرویس‌های گاز، نوع سیال و ترکیبات آن باید به‌صورت دقیق مشخص شود.

کاربرد در سیالات فرآیندی

سیالات فرآیندی می‌توانند شامل ترکیبات شیمیایی، هیدروکربن‌ها، روغن‌ها، محلول‌ها یا سیالات چندجزئی باشند. به همین دلیل انتخاب شیر باید بر اساس مشخصات واقعی سیال انجام شود.

مهم‌ترین پارامترها عبارت‌اند از:

• ترکیب شیمیایی
• فشار
• دما
• ویسکوزیته
• خورندگی
• وجود ذرات
• دبی
• شرایط بهره‌برداری

در چنین کاربردهایی، انتخاب متریال بدنه و قطعات داخلی اهمیت زیادی دارد.

کاربرد در پالایشگاه و پتروشیمی

در پالایشگاه‌ها و مجتمع‌های پتروشیمی، خطوط فرآیندی دارای شرایط متفاوتی از نظر فشار، دما و ترکیب سیال هستند.

شیر سوزنی می‌تواند در برخی خطوط فرعی، نقاط نمونه‌گیری، مسیرهای ابزار دقیق و جریان‌های محدود مورد استفاده قرار گیرد.

با این حال، برای هر سرویس باید مشخصات شیر با Process Specification و الزامات پروژه تطبیق داده شود.

کاربرد در نیروگاه‌ها

در نیروگاه‌ها، بخار، آب تغذیه، آب خنک‌کننده و سایر سیالات فرآیندی در بخش‌های مختلف سیستم جریان دارند.

شیرهای سوزنی در برخی نقاط برای تنظیم جریان‌های کوچک، خطوط کمکی و سیستم‌های ابزار دقیق کاربرد دارند.

در سرویس‌های بخار نیروگاهی، فشار و دمای طراحی باید به‌طور دقیق مشخص باشند و متریال قطعات آب‌بندی نیز متناسب با شرایط انتخاب شود.

کاربرد در سیستم‌های ابزار دقیق

یکی از کاربردهای مهم شیر سوزنی، استفاده در مسیرهای مرتبط با Instrumentation است.

در این شرایط معمولاً نیاز به کنترل دقیق جریان یا کاهش تدریجی جریان وجود دارد. شیر سوزنی می‌تواند برای تنظیم جریان در خطوط کوچک مناسب باشد.

مواردی مانند:

• خطوط فشارسنج
• مسیرهای نمونه‌گیری
• خطوط Impulse
• تجهیزات اندازه‌گیری
• مسیرهای تخلیه محدود
• سیستم‌های کنترل فشار

ممکن است از شیرهای سوزنی استفاده کنند؛ البته نوع اتصال و سایز شیر باید با طراحی سیستم مطابقت داشته باشد.

تفاوت کاربرد تنظیمی و قطع و وصل

اگرچه شیر سوزنی قابلیت قطع جریان نیز دارد، کاربرد اصلی آن در بسیاری از طراحی‌ها تنظیم و کنترل تدریجی جریان است.

برای جریان‌های بسیار بزرگ، استفاده از شیر سوزنی ممکن است از نظر افت فشار و ظرفیت عبور مناسب نباشد. در چنین شرایطی باید نوع شیر و اندازه آن بر اساس محاسبات فرآیندی انتخاب شود.

بنابراین نباید صرفاً بر اساس توانایی تنظیم جریان، شیر سوزنی را برای تمام خطوط صنعتی انتخاب کرد.

افت فشار در شیر سوزنی

عبور سیال از مسیر باریک و تغییر سطح عبور در شیر سوزنی می‌تواند باعث ایجاد افت فشار شود.

افت فشار به عوامل مختلفی وابسته است:

عامل	اثر
Valve Size	تأثیر بر ظرفیت عبور
Opening	میزان باز بودن شیر
Fluid	خواص سیال
Flow Rate	دبی عبوری
Geometry	شکل مسیر داخلی
Pressure	شرایط عملیاتی
Temperature	تغییر خواص سیال

به همین دلیل سایز شیر باید بر اساس دبی مورد نیاز و شرایط واقعی فرآیند انتخاب شود.

انتخاب سایز برای بخار

در خطوط بخار، انتخاب سایز شیر فقط بر اساس سایز خط انجام نمی‌شود. ممکن است شیر مورد استفاده برای یک جریان فرعی کوچک‌تر از سایز اصلی خط انتخاب شود.

برای انتخاب باید حداقل این اطلاعات در دسترس باشد:

Flow Rate + Pressure + Temperature + Fluid + Allowable Pressure Drop

بر اساس این داده‌ها می‌توان ظرفیت مورد نیاز شیر را بررسی کرد.

انتخاب متریال برای سیالات فرآیندی

نوع سیال می‌تواند انتخاب متریال را به‌شدت تحت تأثیر قرار دهد. فولاد کربنی برای همه سیالات فرآیندی مناسب نیست و در محیط‌های خورنده ممکن است نیاز به متریال مقاوم‌تر وجود داشته باشد.

در بررسی متریال باید موارد زیر مشخص شوند:

عامل	اطلاعات لازم
Fluid	نام سیال
Composition	ترکیب
Concentration	غلظت
Temperature	دما
Pressure	فشار
Corrosion	میزان خورندگی
Solids	وجود ذرات
Material	گرید پیشنهادی

انتخاب نهایی باید بر اساس سازگاری شیمیایی و الزامات طراحی انجام شود.

شیر سوزنی فلنجدار در خطوط هیدروکربنی

در برخی سرویس‌های هیدروکربنی، شیر سوزنی می‌تواند در خطوط فرعی و سیستم‌های کنترل جریان محدود استفاده شود.

در این کاربرد، آب‌بندی خارجی، سازگاری متریال، فشار و دما اهمیت زیادی دارند.

اگر سیال قابل اشتعال یا خطرناک باشد، مشخصات آب‌بندی و الزامات پروژه باید با دقت بیشتری بررسی شوند.

کاربرد در خطوط روغن

روغن‌های صنعتی از نظر ویسکوزیته و دمای کاری با یکدیگر تفاوت دارند. افزایش ویسکوزیته می‌تواند روی رفتار جریان و افت فشار شیر اثر بگذارد.

بنابراین برای انتخاب شیر در خطوط روغن، علاوه بر فشار و دما، ویسکوزیته و دبی نیز باید مشخص باشند.

کاربرد در سیستم‌های نمونه‌گیری

شیر سوزنی در برخی سیستم‌های Sample نیز استفاده می‌شود. در این کاربرد، امکان کنترل تدریجی جریان نمونه اهمیت دارد.

برای چنین سرویس‌هایی باید مشخص شود:

• نوع سیال
• فشار نمونه
• دمای نمونه
• جنس لاین
• میزان خورندگی
• حجم یا دبی نمونه
• نوع اتصال

اگر نمونه داغ، خورنده یا تحت فشار باشد، انتخاب متریال و آب‌بندی اهمیت بیشتری پیدا می‌کند.

شیر سوزنی و کنترل جریان دقیق

ساختار سوزنی امکان تغییر تدریجی سطح عبور را فراهم می‌کند. هرچه سوزن به سمت سیت حرکت کند، مسیر عبور محدودتر شده و دبی کاهش می‌یابد.

با افزایش بازشدگی، سطح عبور افزایش یافته و جریان بیشتر می‌شود.

با این حال، میزان کنترل واقعی به طراحی سوزن، سیت، هندسه مسیر، فشار ورودی و خروجی و خواص سیال وابسته است.

محدودیت‌های کاربردی شیر سوزنی

شیر سوزنی برای همه شرایط فرآیندی انتخاب مناسبی نیست. در خطوط با دبی بسیار بالا، افت فشار زیاد یا نیاز به کنترل خودکار پیچیده، ممکن است طراحی دیگری مناسب‌تر باشد.

همچنین وجود ذرات جامد یا سیال بسیار آلوده می‌تواند باعث سایش یا اختلال در عملکرد سوزن و سیت شود.

بنابراین پیش از انتخاب باید شرایط واقعی سیال بررسی شود.

کاربرد شیر سوزنی کلاس ۱۵۰ در خطوط فرعی

یکی از موارد کاربرد این شیر، خطوط فرعی متصل به تجهیزات اصلی است. در این خطوط معمولاً دبی نسبت به خط اصلی کمتر بوده و امکان تنظیم جریان اهمیت دارد.

نمونه‌هایی از این کاربردها عبارت‌اند از:

• خطوط Bypass کوچک
• مسیرهای نمونه‌گیری
• خطوط Drain
• خطوط Vent
• مسیرهای Instrument
• خطوط کمکی تجهیزات

سایز و نوع اتصال باید بر اساس مشخصات واقعی این خطوط انتخاب شود.

اهمیت فلنج در سرویس فرآیندی

در سرویس‌های فرآیندی، اتصال فلنجی باید با خط لوله کاملاً هماهنگ باشد. سایز، Class، Facing، گسکت و پیچ‌ها باید مطابق مشخصات پروژه انتخاب شوند.

برای یک شیر Class 150، اطلاعات اتصال بهتر است به صورت کامل در دیتاشیت ثبت شود:

مشخصه	اطلاعات
Connection	Flanged
Class	۱۵۰
Size	NPS / DN
Facing	RF / FF
Standard	استاندارد فلنج
Gasket	نوع و متریال
Bolting	سایز و گرید

اطلاعات مورد نیاز برای انتخاب در سرویس بخار و فرآیندی

قبل از انتخاب شیر سوزنی باید اطلاعات فرآیندی به‌صورت کامل جمع‌آوری شوند:

1. نوع سیال
2. فشار کاری
3. فشار طراحی
4. دمای کاری
5. دمای طراحی
6. دبی
7. افت فشار مجاز
8. سایز خط
9. نوع اتصال
10. Class
11. متریال
12. شرایط خورندگی
13. وجود ذرات
14. نوع عملکرد دستی یا اتوماتیک

این اطلاعات برای تعیین مدل، سایز، متریال و مشخصات آب‌بندی شیر ضروری هستند.

جدول کاربرد بر اساس نوع سیال

سیال	کاربرد احتمالی شیر سوزنی	پارامترهای مهم
بخار	تنظیم جریان و خطوط فرعی	دما، فشار، سیت، پکینگ
آب صنعتی	تنظیم جریان	خوردگی، دبی، فشار
گاز	کنترل جریان محدود	نشتی، فشار، متریال
روغن	تنظیم جریان	ویسکوزیته، دما، دبی
هیدروکربن	خطوط فرعی و فرآیندی	آب‌بندی، فشار، دما
سیال شیمیایی	کنترل جریان	سازگاری متریال
سیال دارای ذرات	کاربرد محدود و مشروط	سایش سیت و سوزن

کنترل مشخصات قبل از استفاده

پیش از نصب شیر سوزنی در یک خط فرآیندی، مشخصات محصول باید با شرایط خط مقایسه شوند.

موارد اصلی عبارت‌اند از:

مورد	کنترل
Fluid	مطابقت با سرویس
Pressure	در محدوده مجاز
Temperature	در محدوده مجاز
Class	Class 150
Size	مطابق طراحی
Material	سازگار با سیال
Seat	مناسب فشار و دما
Packing	مناسب سرویس
Flange	مطابق خط
Testing	طبق مشخصات پروژه

در سرویس بخار و سیالات فرآیندی، انتخاب شیر سوزنی فولادی فلنجدار باید بر اساس شرایط واقعی فرآیند انجام شود. نوع سیال، فشار، دما، دبی، افت فشار، متریال، نوع آب‌بندی و مشخصات اتصال فلنجی همگی در تعیین مناسب بودن شیر نقش دارند. برای سرویس‌های حساس نیز دیتاشیت، نقشه سازنده و مشخصات فنی پروژه باید به‌عنوان مراجع اصلی کنترل محصول در نظر گرفته شوند.
