استانداردهای طراحی، ساخت و تست شیر سوزنی فولادی کلاس ۱۵۰

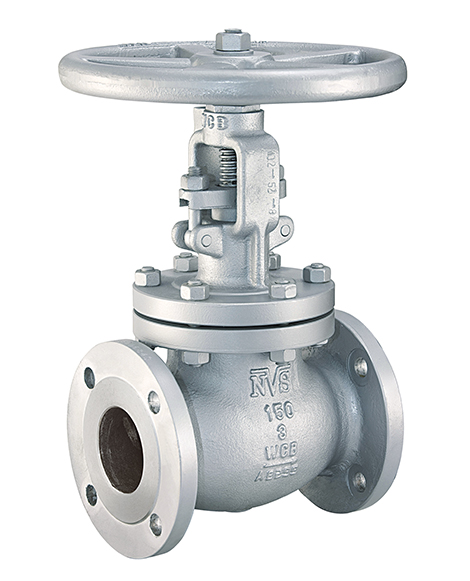

استانداردهای طراحی، ساخت و تست شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار مشخص می‌کنند که محصول از نظر طراحی مکانیکی، متریال، ابعاد اتصال، روش‌های ساخت، آزمون فشار و آب‌بندی و الزامات کنترل کیفیت چگونه باید بررسی شود. در پروژه‌های صنعتی، تنها ذکر عبارت Class 150 برای شناسایی کامل یک شیر کافی نیست و باید استانداردهای مرتبط با بدنه، فلنج، ابعاد، متریال و تست نیز مشخص شوند.

شیر سوزنی ممکن است بر اساس مشخصات سازنده و استانداردهای مختلف طراحی شود؛ بنابراین لازم است در دیتاشیت مشخص شود هر استاندارد برای کدام بخش از محصول مورد استفاده قرار گرفته است.

مهم‌ترین استانداردهای مرتبط

در مشخصات فنی یک شیر سوزنی فولادی کلاس ۱۵۰ ممکن است استانداردهای مختلفی دیده شود. برخی از مهم‌ترین آنها عبارت‌اند از:

استاندارد	حوزه کاربرد
ASME B16.5	ابعاد و ریتینگ فلنج‌ها و فلنج‌های اتصال
ASME B16.10	ابعاد Face to Face و End to End برخی شیرآلات
ASTM A105	فولاد کربنی فورج‌شده برای قطعات تحت فشار
ASTM A216	فولاد کربنی ریختگی برای قطعات تحت فشار
API 598	الزامات بازرسی و تست شیرآلات
ASME B16.34	الزامات مرتبط با شیرآلات فلزی، فشار-دما و طراحی
ASTM A182	فولادهای آلیاژی و استنلس استیل فورج‌شده برای قطعات تحت فشار

استاندارد دقیق باید بر اساس نوع ساخت شیر، متریال، طراحی و مشخصات پروژه تعیین شود.

استاندارد ASME B16.34

ASME B16.34 یکی از استانداردهای مهم در حوزه شیرآلات فلزی است و مواردی مانند الزامات طراحی، فشار-دما، ابعاد و برخی الزامات متریالی و ساخت را پوشش می‌دهد.

در بررسی یک شیر سوزنی فولادی، استفاده از این استاندارد می‌تواند اطلاعات مهمی درباره الزامات عمومی شیر ارائه دهد؛ البته باید مشخص شود محصول موردنظر و طراحی آن دقیقاً تحت پوشش کدام الزامات استاندارد قرار دارد.

یکی از نکات مهم در این استاندارد، ارتباط بین Pressure Class، متریال و شرایط دمایی است. به همین دلیل Class 150 را نباید یک مقدار فشار ثابت در تمام دماها در نظر گرفت.

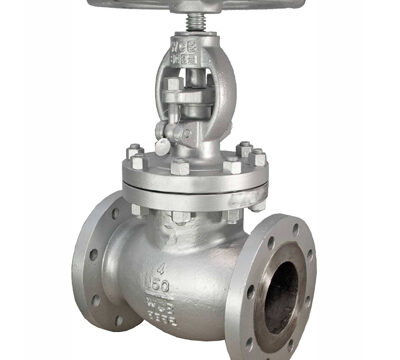

استاندارد ASME B16.5 برای فلنج

ASME B16.5 بیشتر برای ابعاد و ریتینگ فلنج‌ها و فلنج‌های اتصال در محدوده سایزی مشخص مورد استفاده قرار می‌گیرد.

در شیر سوزنی فلنجدار کلاس ۱۵۰، این استاندارد می‌تواند برای بررسی مواردی مانند:

• سایز اسمی فلنج
• Class 150
• قطر خارجی فلنج
• PCD
• تعداد سوراخ‌ها
• قطر سوراخ‌ها
• ضخامت فلنج
• نوع Facing

مورد استفاده قرار گیرد.

بنابراین هنگام بررسی مشخصات اتصال شیر، ذکر استاندارد فلنج اهمیت زیادی دارد.

استاندارد ASME B16.10

ASME B16.10 به ابعاد Face to Face و End to End برخی شیرآلات می‌پردازد. این ابعاد برای طراحی پایپینگ و هماهنگی طول شیر با فضای نصب اهمیت دارند.

اگر شیر مطابق الزامات ابعادی این استاندارد طراحی شده باشد، اطلاعات مربوط به طول نصب باید با استاندارد مربوطه و سایز شیر تطبیق داده شود.

با این حال، همه طراحی‌های شیر سوزنی الزاماً دارای یک طول استاندارد واحد نیستند و باید مشخص شود مدل موردنظر تحت کدام استاندارد ابعادی ساخته شده است.

استاندارد API 598

API 598 یکی از استانداردهای شناخته‌شده در زمینه بازرسی و تست شیرآلات است. این استاندارد الزامات مربوط به آزمون‌هایی مانند تست بدنه و تست نشتی سیت یا نشیمنگاه را مشخص می‌کند.

در پروژه‌های صنعتی، عبارت‌هایی مانند Shell Test، Seat Test و Backseat Test ممکن است در مدارک تست دیده شوند.

البته نوع و دامنه تست باید بر اساس نوع شیر، طراحی و مشخصات فنی پروژه مشخص شود.

تست بدنه یا Shell Test

در تست بدنه، هدف بررسی توانایی قسمت تحت فشار شیر در تحمل فشار آزمایشی و کنترل نشتی احتمالی بدنه است.

بدنه شیر یکی از مهم‌ترین اجزای تحت فشار است و تست آن برای اطمینان از سلامت ساختاری محصول اهمیت دارد.

فشار تست با فشار کاری یکسان نیست و معمولاً طبق استاندارد تست و مشخصات محصول تعیین می‌شود.

تست سیت یا Seat Test

Seat Test برای بررسی عملکرد آب‌بندی محل نشیمنگاه انجام می‌شود. در شیر سوزنی، سیت و عضو سوزنی نقش مهمی در کنترل عبور سیال و قطع جریان دارند.

در این آزمون میزان نشتی مجاز بر اساس استاندارد و نوع شیر مشخص می‌شود.

نوع تست، جهت اعمال فشار و معیار پذیرش باید در مدارک تست محصول مشخص باشد.

تست نشتی خارجی

علاوه بر آب‌بندی داخلی، کنترل نشتی خارجی نیز اهمیت دارد. محل عبور استم و سیستم Packing از نقاطی هستند که باید از نظر نشتی بررسی شوند.

در سرویس‌هایی مانند گاز یا سیالات خطرناک، کنترل انتشار سیال از اطراف استم اهمیت ویژه‌ای دارد و ممکن است پروژه الزامات تکمیلی برای تست انتشار فراری داشته باشد.

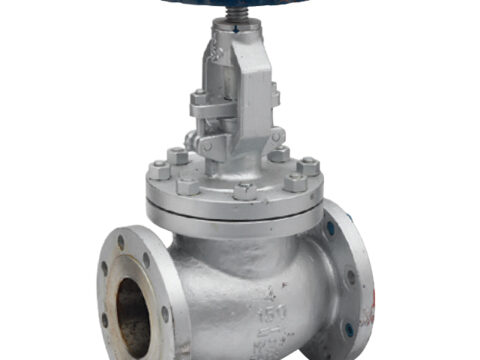

استانداردهای متریال بدنه

استاندارد متریال باید بر اساس روش ساخت قطعه انتخاب شود. برای مثال ASTM A105 مربوط به قطعات فولاد کربنی فورج‌شده است، در حالی که ASTM A216 برای فولاد کربنی ریختگی کاربرد دارد.

بنابراین نباید صرفاً عبارت ASTM را در دیتاشیت درج کرد؛ بلکه استاندارد و گرید دقیق هر قطعه باید مشخص باشد.

قطعه	نمونه استاندارد متریال
بدنه فورج	ASTM A105
قطعه ریختگی فولاد کربنی	ASTM A216
قطعات استنلس استیل فورج	ASTM A182
سیت	طبق طراحی سازنده
استم	طبق مشخصات فنی
پکینگ	طبق سرویس و دمای کاری

این جدول صرفاً نمونه‌ای از استانداردهای متداول است و متریال واقعی باید بر اساس طراحی شیر مشخص شود.

استاندارد طراحی با استاندارد تست متفاوت است

یکی از نکات مهم در مشخصات فنی شیرآلات این است که یک استاندارد لزوماً تمام مراحل طراحی، ساخت و تست را پوشش نمی‌دهد.

برای مثال ممکن است:

ASME B16.34 → الزامات عمومی شیر

ASME B16.5 → ابعاد فلنج

ASME B16.10 → ابعاد نصب در صورت کاربرد

ASTM → مشخصات متریال

API 598 → تست و بازرسی

باشد.

در نتیجه یک شیر می‌تواند هم‌زمان دارای چند استاندارد مختلف باشد که هر کدام بخش خاصی از مشخصات محصول را پوشش می‌دهند.

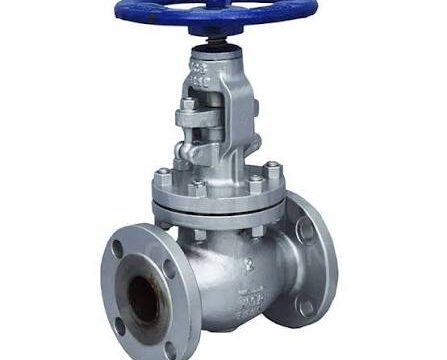

استانداردهای مرتبط با Pressure Class

Class 150 بخشی از سیستم رده‌بندی فشار است و باید در کنار متریال و دمای کاری بررسی شود.

برای یک شیر فولادی، فشار مجاز در دماهای مختلف می‌تواند متفاوت باشد. بنابراین اطلاعات Pressure-Temperature Rating باید از استاندارد یا دیتاشیت معتبر محصول استخراج شود.

در مدارک فنی بهتر است علاوه بر Class 150، فشار و دمای طراحی نیز درج شوند.

استانداردهای جوشکاری در شیر

اگر در ساخت شیر یا قطعات آن عملیات جوشکاری وجود داشته باشد، ممکن است استانداردها و دستورالعمل‌های جداگانه‌ای برای فرآیند جوشکاری و کنترل آن مورد نیاز باشد.

در پروژه‌های حساس، مواردی مانند:

• WPS
• PQR
• Welder Qualification
• NDT

ممکن است طبق مشخصات پروژه درخواست شوند.

این موارد به نوع طراحی و ساخت محصول وابسته هستند و نباید بدون بررسی به تمام شیرهای سوزنی تعمیم داده شوند.

تست‌های غیرمخرب

در برخی پروژه‌ها تست‌های غیرمخرب برای کنترل کیفیت قطعات یا اتصالات مورد نیاز هستند. نوع تست به طراحی و الزامات پروژه بستگی دارد.

برخی روش‌های رایج عبارت‌اند از:

روش	نام انگلیسی	کاربرد کلی
VT	Visual Testing	بازرسی ظاهری
PT	Penetrant Testing	بررسی عیوب سطحی
MT	Magnetic Particle Testing	بررسی عیوب سطحی مواد فرومغناطیس
RT	Radiographic Testing	بررسی داخلی برخی قطعات
UT	Ultrasonic Testing	بررسی عیوب داخلی یا ضخامت

این تست‌ها لزوماً برای تمام شیرهای کلاس ۱۵۰ اجباری نیستند و باید بر اساس مشخصات فنی و الزامات پروژه تعیین شوند.

مدارک تست شیر سوزنی

برای پروژه‌های صنعتی، مدارک کنترل کیفیت می‌توانند بخش مهمی از مستندات شیر باشند. بسته به سطح بازرسی، ممکن است مدارکی مانند موارد زیر درخواست شوند:

• Test Certificate
• Material Certificate
• Inspection Report
• Dimensional Report
• Hydrostatic Test Report
• Certificate of Conformity
• Packing Certificate

نوع مدارک مورد نیاز باید در اسناد خرید یا مشخصات فنی پروژه تعیین شود.

تست هیدرواستاتیک

Hydrostatic Test یکی از روش‌های متداول برای بررسی بدنه و آب‌بندی شیرآلات است. در این روش از سیال تست مناسب، معمولاً آب، برای اعمال فشار آزمایشی استفاده می‌شود.

هدف این تست بررسی استحکام و نشتی قسمت‌های مربوطه است. فشار و مدت زمان تست باید طبق استاندارد مورد استفاده و مشخصات شیر تعیین شود.

نکته مهم این است که فشار تست نباید به عنوان فشار مجاز دائمی شیر در نظر گرفته شود.

استانداردهای Face to Face

ابعاد Face to Face باید با استاندارد اعلام‌شده برای شیر تطبیق داده شود. این موضوع در پروژه‌های پایپینگ اهمیت زیادی دارد، زیرا طول شیر مستقیماً روی فاصله بین فلنج‌های خط اثر می‌گذارد.

اگر شیر از نظر طراحی اختصاصی باشد، ممکن است ابعاد آن با شیرهای استاندارد عمومی متفاوت باشد. بنابراین نقشه ابعادی سازنده باید مرجع نهایی کنترل باشد.

استاندارد فلنج و تست آب‌بندی

در یک شیر فلنجدار، دو گروه مشخصات باید جداگانه بررسی شوند:

مشخصات اتصال فلنجی:
سایز، Class، Facing و ابعاد سوراخ‌کاری.

مشخصات تست:
تست بدنه، سیت و سایر آزمون‌های مورد نیاز.

این دو موضوع به یکدیگر مرتبط هستند، اما یک استاندارد واحد لزوماً همه آنها را پوشش نمی‌دهد.

جدول استانداردهای پیشنهادی در دیتاشیت

برای ثبت مشخصات فنی شیر می‌توان از جدول زیر استفاده کرد:

بخش	استاندارد / مشخصات
Design	استاندارد طراحی اعلام شود
Pressure Class	Class 150
Flange	ASME B16.5 در صورت کاربرد
Face to Face	ASME B16.10 در صورت کاربرد
Body Material	استاندارد و گرید متریال
Casting	استاندارد ریخته‌گری در صورت کاربرد
Forging	استاندارد فورج در صورت کاربرد
Testing	استاندارد تست، مانند API 598 در صورت مشخص شدن
Inspection	طبق استاندارد و الزامات پروژه
NDT	در صورت درخواست پروژه

مشخصات استانداردی در کاتالوگ

در یک کاتالوگ فنی بهتر است استانداردها به شکل شفاف و تفکیک‌شده درج شوند. برای مثال:

Design: استاندارد طراحی مشخص
Flange: ASME B16.5
Face to Face: استاندارد مربوطه
Testing: استاندارد تست مشخص
Body: گرید و استاندارد متریال
Trim: گرید قطعات داخلی

این روش از ایجاد ابهام جلوگیری می‌کند و امکان مقایسه فنی محصول با الزامات پروژه را افزایش می‌دهد.

تطبیق استانداردها با مشخصات پروژه

در پروژه‌های صنعتی ممکن است علاوه بر استانداردهای عمومی، استاندارد یا Specification اختصاصی کارفرما نیز وجود داشته باشد. در این شرایط، شیر باید هم از نظر استاندارد سازنده و هم از نظر الزامات پروژه بررسی شود.

برای مثال ممکن است پروژه برای متریال، تست، بازرسی، مدارک کیفی یا پوشش سطحی الزامات خاصی تعیین کرده باشد.

بنابراین درج استاندارد در دیتاشیت باید دقیق باشد و نباید استانداردی صرفاً برای کامل‌تر شدن مشخصات بدون تطبیق واقعی با محصول درج شود.

چک‌لیست استانداردهای شیر سوزنی

مورد	اطلاعاتی که باید مشخص شود
Design Standard	استاندارد طراحی
Pressure Class	Class 150
Flange Standard	استاندارد فلنج
Face to Face	استاندارد ابعادی
Body Material	استاندارد و گرید
Bonnet Material	استاندارد و گرید
Trim Material	مشخصات قطعات داخلی
Test Standard	استاندارد تست
Hydro Test	وضعیت تست
Seat Test	وضعیت تست
Visual Inspection	وضعیت بازرسی
NDT	در صورت نیاز
Certificates	مدارک قابل ارائه

استانداردهای شیر سوزنی فولادی کلاس ۱۵۰ باید به‌صورت تفکیک‌شده برای طراحی، متریال، فلنج، ابعاد و تست مشخص شوند. استفاده از چند استاندارد در یک محصول کاملاً طبیعی است، اما هر استاندارد باید دقیقاً برای بخش مربوط به خود تعریف شود. برای مشخصات نهایی نیز نقشه فنی، دیتاشیت سازنده و الزامات پروژه باید به‌عنوان مراجع اصلی کنترل شوند.
