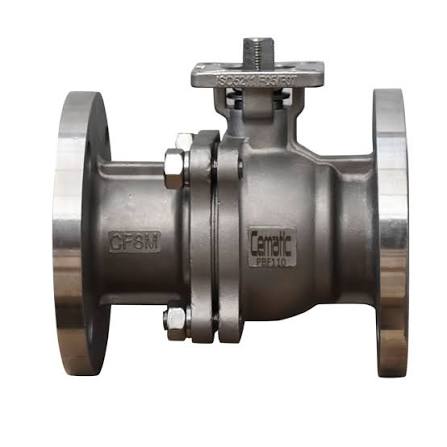

راهنمای انتخاب شیر توپی استنلس استیل برای سیالات صنعتی

انتخاب شیر توپی استنلس استیل برای یک خط صنعتی تنها بر اساس سایز یا جنس بدنه انجام نمی‌شود. نوع سیال، فشار، دما، شرایط خوردگی، نحوه اتصال و تعداد دفعات عملکرد از عوامل مهم در انتخاب بال ولو هستند. در شیرهای فلنجدار کلاس ۱۵۰ نیز باید ریتینگ فشار و دمای واقعی با شرایط خط مطابقت داشته باشد. همچنین جنس بدنه و تریم باید متناسب با محیط کاری انتخاب شود. شناخت این پارامترها کمک می‌کند مشخصات فنی شیر با نیاز واقعی فرایند هماهنگ شود.

نوع سیال اولین معیار انتخاب بال ولو استیل

ماهیت سیال تأثیر مستقیمی بر متریال بدنه و اجزای داخلی شیر دارد. آب، گاز، روغن، مواد شیمیایی و سیالات فرایندی هرکدام شرایط متفاوتی برای انتخاب شیر ایجاد می‌کنند. عواملی مانند خورندگی، میزان کلراید، pH، وجود ذرات جامد و ترکیبات شیمیایی باید بررسی شوند. انتخاب یک شیر صرفاً بر اساس عنوان استنلس استیل، سازگاری آن را با همه سیالات تضمین نمی‌کند. مشخصات واقعی سیال باید پیش از انتخاب متریال و Seat مورد توجه قرار گیرد.

انتخاب بین استنلس استیل ۳۰۴ و ۳۱۶

گریدهای ۳۰۴ و ۳۱۶ از متریال‌های شناخته‌شده در تجهیزات استنلس استیل هستند، اما رفتار آن‌ها در محیط‌های مختلف یکسان نیست. وجود مولیبدن در گریدهای خانواده ۳۱۶ باعث می‌شود در برخی محیط‌های حاوی کلراید مقاومت بیشتری نسبت به ۳۰۴ داشته باشند. با این حال انتخاب گرید باید بر اساس ترکیب واقعی سیال و شرایط محیطی انجام شود. در شیرهای ریختگی ممکن است گریدهایی مانند CF8 و CF8M در مشخصات بدنه دیده شوند. بنابراین نام تجاری «استیل» برای تعیین دقیق متریال کافی نیست.

نقش فشار کاری در انتخاب شیر

فشار خط یکی از اصلی‌ترین پارامترهای انتخاب بال ولو محسوب می‌شود. فشار کاری باید در محدوده مجاز طراحی شیر و استاندارد مربوطه قرار داشته باشد. در مدل‌های کلاس ۱۵۰، عبارت Class 150 یک رده فشار-دما است و نباید آن را به‌عنوان فشار ثابت ۱۵۰ psi در تمام دماها در نظر گرفت. افزایش دما می‌تواند فشار مجاز را تغییر دهد. به همین دلیل Pressure-Temperature Rating باید بر اساس متریال و طراحی واقعی شیر بررسی شود.

اهمیت دمای کاری سیال

دمای سیال علاوه بر بدنه فلزی، روی سیت و سایر اجزای آب‌بندی نیز اثر می‌گذارد. برخی مواد نرم در دماهای بالا خواص مکانیکی متفاوتی پیدا می‌کنند و ممکن است محدوده کاربرد مشخصی داشته باشند. همچنین تغییرات دما می‌تواند روی گشتاور عملکرد و انبساط اجزای شیر اثر بگذارد. بنابراین انتخاب Seat باید هم‌زمان با بررسی دمای واقعی فرایند انجام شود. محدوده دمایی اعلام‌شده برای کل شیر باید با شرایط عملیاتی سیستم مطابقت داشته باشد.

انتخاب Seat بر اساس نوع سرویس

Seat یکی از مهم‌ترین اجزای بال ولو در تماس عملکردی با Ball است و انتخاب آن باید متناسب با سیال و دمای کاری باشد. موادی مانند PTFE و RPTFE در برخی طراحی‌ها استفاده می‌شوند، اما همه شیرهای توپی الزاماً دارای یک نوع سیت نیستند. فشار، دما، ترکیب شیمیایی و تعداد دفعات باز و بسته شدن می‌توانند روی انتخاب سیت اثر بگذارند. در سرویس‌های خاص ممکن است طراحی‌های متفاوتی مورد نیاز باشد. بنابراین Seat Material باید به‌صورت جداگانه در دیتاشیت بررسی شود.

بررسی جنس Ball و Stem

جنس توپ و ساقه نیز باید از جدول متریال شیر مشخص شود و نباید آن را صرفاً از روی جنس بدنه حدس زد. Ball به دلیل تماس با سیال و Seat باید از نظر خوردگی، کیفیت سطح و شرایط کاری مناسب باشد. Stem علاوه بر خوردگی، تحت تنش‌های مکانیکی ناشی از عملکرد شیر قرار می‌گیرد. در سرویس‌های با سیکل کاری بالا، کیفیت و طراحی این اجزا اهمیت بیشتری پیدا می‌کند. بررسی Trim در کنار Body Material تصویر دقیق‌تری از ساختار شیر ارائه می‌دهد.

انتخاب Full Bore یا Reduced Bore

نوع Bore باید بر اساس نیاز فرایند و مشخصات خط انتخاب شود. در Full Bore، مسیر عبور داخلی معمولاً به قطر داخلی خط نزدیک‌تر است و برای برخی کاربردها محدودیت کمتری در مسیر جریان ایجاد می‌کند. Reduced Bore دارای مسیر عبور کوچک‌تری است و می‌تواند در طراحی‌های مختلف مورد استفاده قرار گیرد. انتخاب میان این دو گزینه به دبی، سرعت جریان، طراحی خط و نیاز عملیاتی بستگی دارد. بنابراین Bore باید به‌عنوان یک مشخصه مستقل در دیتاشیت بررسی شود.

اهمیت افت فشار در انتخاب شیر

هر شیر در مسیر جریان می‌تواند مقداری افت فشار ایجاد کند و میزان آن به طراحی داخلی، قطر مسیر عبور و شرایط جریان وابسته است. در برخی خطوط، افت فشار اهمیت بیشتری دارد و باید هنگام انتخاب شیر مورد توجه قرار گیرد. نوع Bore، شکل مسیر داخلی و مشخصات جریان از عوامل مؤثر بر رفتار هیدرولیکی شیر هستند. نباید بدون داشتن اطلاعات فنی و شرایط واقعی جریان، مقدار مشخصی برای افت فشار یک مدل عمومی اعلام کرد. بررسی مشخصات سازنده و داده‌های فرایند برای این موضوع ضروری است.

انتخاب نوع اتصال فلنجی

در خطوط صنعتی، اتصال فلنجی امکان نصب و جداسازی شیر را برای تعمیرات و نگهداری فراهم می‌کند. نوع Face مانند RF یا RTJ باید با فلنج مقابل و گسکت سازگار باشد. استاندارد ابعادی فلنج نیز باید با سیستم لوله‌کشی هماهنگ باشد. در سایزهای مشمول ASME B16.5، اطلاعات ابعادی فلنج بر اساس همان استاندارد بررسی می‌شود. برای سایزهای بزرگ‌تر، استاندارد و سری فلنج باید با دقت بیشتری مشخص شوند.

بررسی کلاس ۱۵۰ در انتخاب شیر

Class 150 یکی از رده‌های فشار-دمای مورد استفاده در شیرها و تجهیزات فرایندی است. این کلاس به‌تنهایی مشخص‌کننده تمام شرایط قابل استفاده شیر نیست و باید همراه با متریال و دمای کاری تفسیر شود. برای مثال، فشار مجاز یک متریال مشخص در دماهای مختلف می‌تواند تغییر کند. بنابراین مقایسه دو شیر کلاس ۱۵۰ تنها بر اساس عدد کلاس، اطلاعات کاملی درباره شرایط کاری آن‌ها ارائه نمی‌دهد. جدول Pressure-Temperature Rating مرجع مهمی برای این بررسی است.

انتخاب متریال برای محیط‌های خورنده

در محیط‌های خورنده، تنها جنس بدنه نباید مورد بررسی قرار گیرد. Ball، Stem، Seat، Packing و سایر قطعات نیز باید با شرایط سیال سازگار باشند. برای محیط‌های دارای کلراید یا مواد شیمیایی خاص، گرید استنلس استیل و نوع آب‌بندی اهمیت بیشتری پیدا می‌کند. شرایط محیط خارجی مانند رطوبت، نمک و مواد شیمیایی موجود در هوا نیز می‌تواند روی اجزای بیرونی اثر بگذارد. انتخاب متریال باید بر اساس مجموعه شرایط داخلی و خارجی انجام شود.

انتخاب شیر برای آب و سیالات عمومی

در خطوط آب صنعتی، خنک‌کننده و برخی سیالات عمومی، بال ولو استنلس استیل می‌تواند در طراحی‌های مختلف مورد استفاده قرار گیرد. با این حال دمای آب، ترکیبات محلول، میزان کلراید و فشار خط باید بررسی شوند. همچنین نوع سیت باید برای شرایط واقعی سرویس مناسب باشد. در خطوطی که احتمال وجود ذرات جامد وجود دارد، شرایط داخلی شیر نیز باید مورد توجه قرار گیرد. انتخاب نهایی باید بر اساس مشخصات فرایند و دیتاشیت شیر انجام شود.

انتخاب شیر برای صنایع شیمیایی

در سرویس‌های شیمیایی، سازگاری متریال اهمیت ویژه‌ای پیدا می‌کند. نوع ماده شیمیایی، غلظت، دما، فشار و احتمال وجود ناخالصی‌ها باید در انتخاب بدنه و تریم بررسی شوند. حتی تغییر جزئی در ترکیب یا غلظت سیال می‌تواند روی رفتار مواد اثر بگذارد. به همین دلیل استفاده از یک گرید مشخص برای تمام سرویس‌های شیمیایی منطقی نیست. جدول متریال و اطلاعات سازگاری شیمیایی باید همراه با شرایط واقعی فرایند بررسی شوند.

انتخاب بال ولو برای گازها

در خطوط گاز، آب‌بندی داخلی و ساقه اهمیت زیادی دارند و شیر باید برای فشار و دمای واقعی سرویس مناسب باشد. نوع Seat و سیستم آب‌بندی Stem باید با شرایط گاز و محدوده دمایی سازگار باشند. در برخی سرویس‌ها الزامات ویژه‌ای برای کنترل انتشار سیال یا ویژگی‌های ایمنی مطرح می‌شود. وجود هر ویژگی خاص مانند Fire Safe یا Anti-Static باید از مشخصات فنی شیر تأیید شود. نباید این قابلیت‌ها را صرفاً به دلیل استنلس استیل بودن شیر فرض کرد.

انتخاب شیر برای روغن و هیدروکربن‌ها

در خطوط روغن و هیدروکربن، فشار، دما، نوع سیال و الزامات آب‌بندی باید هم‌زمان بررسی شوند. مواد آب‌بندی و سیت باید با ترکیب سیال سازگاری داشته باشند و محدوده دمایی آن‌ها مشخص باشد. طراحی Stem و Packing نیز در عملکرد طولانی‌مدت اهمیت دارد. در برخی سرویس‌ها الزامات مربوط به ایمنی حریق یا انتشار فراری ممکن است مطرح شود. این ویژگی‌ها باید از استاندارد پروژه و مدارک فنی مدل مشخص شوند.

تعداد دفعات باز و بسته شدن شیر

Duty Cycle یکی از پارامترهایی است که در انتخاب بال ولو برای خطوطی با عملکرد مکرر اهمیت پیدا می‌کند. عملکرد زیاد می‌تواند باعث افزایش سایش میان Ball و Seat و همچنین افزایش اهمیت سیستم آب‌بندی Stem شود. گشتاور مورد نیاز برای عملکرد نیز باید با شرایط واقعی شیر هماهنگ باشد. اگر شیر قرار است توسط Actuator کنترل شود، تعداد سیکل‌های کاری باید در انتخاب مجموعه شیر و عملگر لحاظ شود. یک طراحی مناسب برای عملکرد محدود لزوماً برای همه شرایط سیکلی یکسان نیست.

انتخاب شیر دستی یا عملگر‌دار

برای خطوطی که کنترل خودکار نیاز دارند، بال ولو می‌تواند همراه با عملگر مناسب تجهیز شود. انتخاب Actuator باید بر اساس گشتاور مورد نیاز شیر، شرایط فشار و طراحی داخلی انجام شود. نوع عملکرد مورد نیاز مانند باز و بسته شدن مشخص یا کنترل‌شده نیز روی انتخاب سیستم اثر دارد. هماهنگی میان Stem، Torque Requirement و Actuator اهمیت زیادی دارد. استفاده از عملگری که برای شرایط واقعی شیر مناسب نباشد می‌تواند عملکرد مجموعه را مختل کند.

بررسی استانداردهای طراحی و تست

استانداردهای مورد استفاده برای شیر می‌توانند اطلاعات مهمی درباره طراحی، ابعاد، تست و الزامات ساخت ارائه دهند. ASME B16.34 یکی از استانداردهای مرتبط با شیرهای فلنجدار، رزوه‌ای و جوشی است و ASME B16.5 مشخصات فلنج‌ها و اتصالات فلنجی را در محدوده مربوطه پوشش می‌دهد. API 608 نیز برای برخی انواع بال ولوهای فلزی مورد استفاده قرار می‌گیرد. API 598 نیز به بازرسی و تست شیرها مربوط است. استاندارد دقیق باید بر اساس طراحی و مشخصات واقعی محصول بررسی شود.

اهمیت گواهی متریال

در پروژه‌های صنعتی، گواهی متریال می‌تواند برای بررسی جنس قطعات فشاربر و برخی اجزای مشخص اهمیت داشته باشد. این مدارک امکان تطبیق متریال اعلام‌شده با مشخصات فنی و الزامات پروژه را فراهم می‌کنند. برای بدنه‌های استنلس استیل ممکن است گریدهایی مانند CF8، CF8M، CF3 یا CF3M در مدارک دیده شوند. با این حال متریال تمام اجزای شیر باید به‌صورت جداگانه بررسی شود. گواهی متریال بخشی از مدارک فنی است و جایگزین بررسی شرایط واقعی سرویس نمی‌شود.

بررسی شرایط محیط نصب

شرایط محیطی فقط برای انتخاب جنس بدنه اهمیت ندارد و باید قطعات خارجی، اتصالات و عملگر نیز در نظر گرفته شوند. محیط‌های دریایی، مرطوب یا دارای مواد شیمیایی می‌توانند روی سطوح خارجی و قطعات اتصال اثر بگذارند. دمای محیط و احتمال یخ‌زدگی یا افزایش دمای موضعی نیز در برخی سیستم‌ها اهمیت دارد. در صورت استفاده از Actuator، شرایط محیط باید برای تجهیزات جانبی آن نیز بررسی شود. انتخاب شیر باید بر اساس شرایط واقعی محل نصب انجام شود.

اهمیت ابعاد و فضای نصب

پیش از انتخاب شیر، فضای موجود در خط و ابعاد کلی شیر باید بررسی شود. Face-to-Face، ارتفاع Stem، محل قرارگیری عملگر و فضای لازم برای تعمیرات می‌توانند روی جانمایی تأثیر داشته باشند. استانداردهایی مانند ASME B16.10 برای برخی ابعاد Face-to-Face و End-to-End مورد استفاده قرار می‌گیرند. با این حال ابعاد واقعی هر مدل باید از دیتاشیت همان شیر تأیید شود. استفاده از اندازه‌های تقریبی ممکن است در زمان نصب باعث مشکل شود.

بررسی جهت و شرایط نصب

بال ولوهای فلنجدار باید مطابق دستورالعمل سازنده و الزامات خط نصب شوند. جهت جریان، موقعیت Stem، دسترسی به عملگر و فضای لازم برای تعمیرات از مواردی هستند که باید بررسی شوند. در بسیاری از طراحی‌های بال ولو، جهت نصب به شرایط و ساختار مدل وابسته است و نباید بدون بررسی دستورالعمل سازنده فرضی تعیین شود. همچنین خط لوله باید به‌درستی ساپورت شده باشد تا بار اضافی به شیر وارد نشود. نصب صحیح بخشی از عملکرد مناسب مجموعه شیر و خط لوله است.

جدول معیارهای اصلی انتخاب بال ولو استنلس استیل

معیار	مواردی که باید بررسی شود
سیال	ترکیب، خورندگی، کلراید، ذرات و خواص شیمیایی
فشار	فشار کاری و Pressure-Temperature Rating
دما	حداقل و حداکثر دمای واقعی سرویس
متریال	Body، Ball، Stem و سایر اجزای در تماس
Seat	جنس، محدوده دما و سازگاری با سیال
Bore	Full Bore یا Reduced Bore
اتصال	Flanged، نوع Face و استاندارد ابعادی
کلاس	Class 150 و ریتینگ واقعی متناسب با دما
عملکرد	دستی یا Actuated و تعداد سیکل‌ها
استاندارد	طراحی، ابعاد و تست بر اساس مشخصات پروژه

اطلاعات مورد نیاز برای بررسی فنی شیر

برای بررسی یک بال ولو استیل، بهتر است اطلاعات فرایند به‌صورت کامل در اختیار باشد. نوع سیال، فشار و دمای کاری، سایز خط، نوع اتصال و شرایط محیطی از اطلاعات اصلی هستند. سپس باید متریال بدنه و تریم، Seat، Bore، کلاس فشار و استانداردهای طراحی بررسی شوند. در صورت استفاده از عملگر، Torque Requirement و نوع عملکرد نیز اهمیت پیدا می‌کند. هرچه اطلاعات واقعی فرایند کامل‌تر باشد، تطبیق مشخصات شیر با شرایط کاری دقیق‌تر انجام می‌شود.

خطاهای رایج در انتخاب شیر توپی استیل

یکی از خطاهای رایج، انتخاب شیر تنها بر اساس سایز و کلاس فشار است بدون آنکه نوع سیال و دما بررسی شود. اشتباه دیگر، فرض یکسان بودن جنس بدنه و تمام قطعات داخلی است. انتخاب سیت بدون توجه به دما و سازگاری شیمیایی نیز می‌تواند باعث عدم تطابق شیر با سرویس شود. همچنین نباید Class 150 را به‌عنوان فشار ثابت در تمام دماها تفسیر کرد. بررسی دیتاشیت، شرایط فرایند و الزامات استاندارد باید هم‌زمان انجام شود.

بررسی نهایی مشخصات در دیتاشیت

پیش از تأیید یک شیر برای کاربرد صنعتی، تمام مشخصات اصلی باید با شرایط خط تطبیق داده شوند. Body، Ball، Stem، Seat، Packing، Bore و Flange باید در کنار فشار، دما و نوع سیال بررسی شوند. استانداردهای طراحی و تست نیز باید با الزامات پروژه سازگار باشند. برای سایزهای بزرگ، استاندارد و سری فلنج اهمیت بیشتری پیدا می‌کند. این بررسی فنی کمک می‌کند انتخاب شیر بر اساس مجموعه‌ای از پارامترهای واقعی انجام شود، نه صرفاً یک مشخصه منفرد.
