استاندارد فلنج و مشخصات اتصال فلنجی شیر سوزنی کلاس ۱۵۰

استاندارد فلنج و مشخصات اتصال فلنجی شیر سوزنی کلاس ۱۵۰ یکی از مهم‌ترین بخش‌های دیتاشیت این نوع شیر صنعتی است. اتصال فلنجی باید از نظر سایز، کلاس فشار، نوع Facing، ابعاد سوراخ‌کاری، متریال، گسکت و پیچ‌ومهره با خط لوله کاملاً هماهنگ باشد.

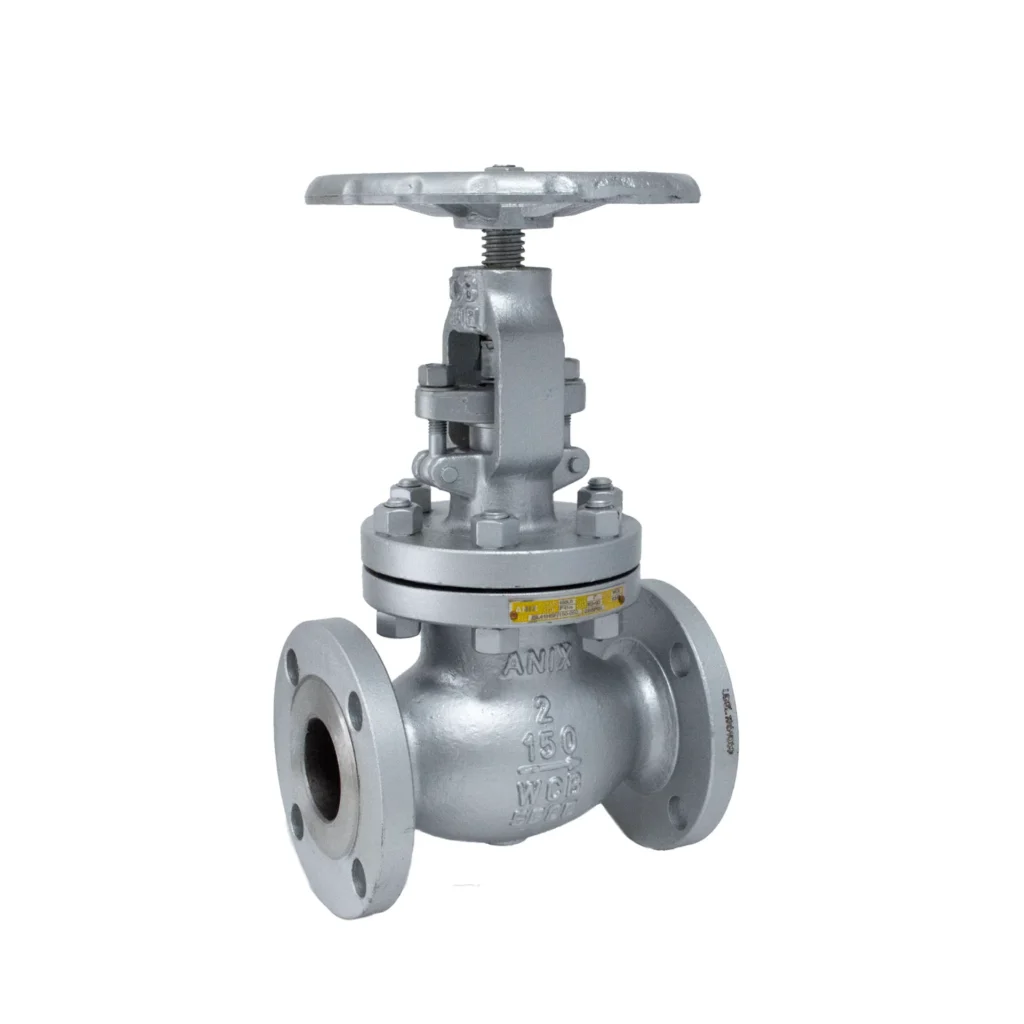

در شیر سوزنی فولادی کلاس ۱۵۰، عبارت Class 150 علاوه بر مشخصات رده فشاری شیر، در مشخصات فلنج نیز مطرح می‌شود. با این حال، Class 150 به معنی فشار ثابت ۱۵۰ psi در تمام دماها نیست و فشار مجاز باید بر اساس متریال و شرایط دمایی بررسی شود.

استاندارد فلنج در شیر سوزنی کلاس ۱۵۰

برای بسیاری از شیرهای فلنجدار با سایزهای مشمول این استاندارد، ASME B16.5 مرجع اصلی ابعاد و رده‌بندی فلنج است. این استاندارد مواردی مانند ابعاد فلنج، کلاس فشار، قطر سوراخ‌کاری، تعداد پیچ‌ها و نوع سطوح اتصال را مشخص می‌کند.

در زمان بررسی یک شیر سوزنی فلنجدار، تنها ذکر عبارت «فلنج کلاس ۱۵۰» کافی نیست. مشخصات کامل اتصال باید شامل سایز اسمی، استاندارد، نوع Facing و اطلاعات ابعادی باشد.

مشخصه	اطلاعات مورد نیاز
Flange Standard	ASME B16.5 در صورت کاربرد
Pressure Class	Class 150
Nominal Size	NPS / DN
Facing	RF یا FF و در صورت کاربرد نوع دیگر
Material	گرید دقیق متریال
Bolt Holes	تعداد و قطر سوراخ‌ها
Bolt Circle	PCD
Flange OD	قطر خارجی
Flange Thickness	ضخامت
Gasket	نوع و مشخصات سازگار

Class 150 در فلنج چیست؟

Class 150 یک رده استاندارد فشار است که برای هماهنگی فلنج، شیر و سایر تجهیزات تحت فشار استفاده می‌شود. فشار مجاز واقعی به متریال و دمای کاری وابسته است.

به همین دلیل در انتخاب شیر سوزنی باید مشخص شود:

Pressure Class + Material + Temperature

این سه پارامتر باید در کنار یکدیگر بررسی شوند. برای مثال فلنج فولاد کربنی و فلنج استنلس استیل ممکن است در یک کلاس اسمی قرار داشته باشند، اما Pressure-Temperature Rating آنها می‌تواند بر اساس متریال متفاوت باشد.

نوع Facing فلنج

یکی از مهم‌ترین مشخصات اتصال فلنجی، نوع سطح آب‌بندی یا Facing است. نوع Facing باید با فلنج مقابل و گسکت انتخاب‌شده هماهنگ باشد.

دو نوع رایج در کاربردهای صنعتی عبارت‌اند از:

نوع Facing	ویژگی کلی
RF	دارای سطح برجسته برای قرارگیری گسکت
FF	سطح تخت فلنج
RTJ	شیار مخصوص رینگ فلزی؛ کاربرد وابسته به طراحی و شرایط سرویس

در شیرهای کلاس ۱۵۰، RF و FF کاربرد دارند، اما RTJ را نباید به‌عنوان ویژگی عمومی تمام فلنج‌های Class 150 در نظر گرفت. استفاده از RTJ باید بر اساس طراحی، استاندارد اتصال و مشخصات پروژه تعیین شود.

فلنج Raised Face یا RF

فلنج Raised Face دارای سطح آب‌بندی برجسته است و در بسیاری از اتصالات صنعتی کاربرد دارد.

در این نوع اتصال، گسکت روی سطح مشخص‌شده قرار می‌گیرد و پیچ‌ها با ایجاد نیروی مناسب، دو سطح فلنج را به یکدیگر فشرده می‌کنند.

در انتخاب RF باید موارد زیر کنترل شوند:

• ابعاد سطح آب‌بندی
• نوع گسکت
• جنس گسکت
• سایز فلنج
• Class
• جنس فلنج مقابل
• روش بستن پیچ‌ها

عدم هماهنگی هر یک از این موارد می‌تواند روی کیفیت آب‌بندی اتصال تأثیر بگذارد.

فلنج Flat Face یا FF

در فلنج Flat Face، سطح فلنج تخت است و کل سطح اتصال در یک صفحه قرار دارد. انتخاب گسکت و روش نصب در این نوع اتصال باید با طراحی فلنج و فلنج مقابل هماهنگ باشد.

نکته مهم این است که RF و FF را نمی‌توان صرفاً بر اساس ترجیح نصاب انتخاب کرد. نوع اتصال باید با فلنج مقابل و الزامات خط لوله سازگار باشد.

ابعاد اصلی فلنج

فلنج شیر سوزنی دارای چندین مشخصه ابعادی مهم است. مهم‌ترین آنها عبارت‌اند از:

• قطر خارجی فلنج
• قطر دایره سوراخ‌کاری یا PCD
• تعداد سوراخ‌های پیچ
• قطر سوراخ‌ها
• ضخامت فلنج
• قطر و مشخصات سطح آب‌بندی
• ابعاد محل اتصال به بدنه یا گردن فلنج

این ابعاد باید با فلنج خط لوله مطابقت داشته باشند.

PCD یا Bolt Circle

PCD یا Pitch Circle Diameter قطر دایره‌ای است که مرکز سوراخ‌های پیچ روی آن قرار می‌گیرد.

این پارامتر یکی از مهم‌ترین مشخصات برای تطبیق دو فلنج است. اگر PCD فلنج شیر با فلنج مقابل یکسان نباشد، اتصال مکانیکی به‌درستی انجام نمی‌شود.

علاوه بر PCD، تعداد و قطر سوراخ‌ها نیز باید بررسی شوند.

تعداد و قطر سوراخ‌های پیچ

فلنج‌های کلاس ۱۵۰ بر اساس سایز و استاندارد دارای آرایش مشخصی برای سوراخ‌های پیچ هستند. بنابراین در هنگام سفارش یا کنترل شیر باید مشخص شود که:

Number of Bolt Holes + Hole Diameter + Bolt Circle

با فلنج خط لوله مطابقت دارد.

برای تعیین ابعاد دقیق نباید صرفاً به جداول عمومی یا اطلاعات غیررسمی تکیه کرد؛ استاندارد مورد استفاده و نقشه سازنده باید مرجع کنترل باشد.

ضخامت فلنج

ضخامت فلنج یکی دیگر از مشخصات هندسی اتصال است. این مقدار بر اساس سایز، Class، استاندارد و طراحی فلنج تعیین می‌شود.

در بررسی فنی یک شیر سوزنی بهتر است ضخامت فلنج در نقشه ابعادی یا مشخصات فنی سازنده کنترل شود.

متریال فلنج

جنس فلنج باید برای فشار، دما و محیط سرویس مناسب باشد. در شیرهای فولادی ممکن است فلنج از فولاد کربنی، استنلس استیل یا آلیاژهای دیگر ساخته شود.

برای قطعات فورج‌شده تحت فشار، استانداردهای متریالی مانند ASTM A105 یا ASTM A182 ممکن است در مشخصات محصول دیده شوند؛ اما انتخاب گرید دقیق باید بر اساس طراحی واقعی شیر انجام شود.

عبارت «Carbon Steel Flange» به‌تنهایی مشخصات کاملی ارائه نمی‌کند. گرید و استاندارد متریال نیز باید مشخص باشد.

تطبیق فلنج شیر با خط لوله

یکی از مهم‌ترین مراحل در انتخاب شیر سوزنی فلنجدار، کنترل تطابق اتصال شیر با خط لوله است.

برای این کار اطلاعات زیر باید مقایسه شوند:

پارامتر	فلنج شیر	فلنج خط
NPS / DN	مشخص شود	مشخص شود
Class	۱۵۰	۱۵۰
Standard	مشخص شود	مشخص شود
Facing	RF / FF	RF / FF
PCD	مشخص شود	مشخص شود
Bolt Holes	مشخص شود	مشخص شود
Hole Diameter	مشخص شود	مشخص شود
Material	مشخص شود	مشخص شود

یکسان بودن صرفاً سایز اسمی برای اطمینان از سازگاری اتصال کافی نیست.

گسکت مناسب فلنج

گسکت نقش اصلی در آب‌بندی محل اتصال فلنج‌ها دارد. انتخاب آن باید بر اساس فشار، دما، نوع سیال، جنس فلنج و نوع Facing انجام شود.

در زمان انتخاب گسکت باید موارد زیر مشخص باشند:

• نوع گسکت
• متریال گسکت
• سایز
• Class
• نوع Facing
• محدوده دمایی
• سازگاری شیمیایی با سیال

برای مثال گسکتی که برای یک سرویس عمومی مناسب است، لزوماً برای سرویس دمای بالا یا سیال خورنده مناسب نخواهد بود.

پیچ، استادبولت و مهره

اتصال فلنجی علاوه بر خود فلنج و گسکت، به سیستم پیچ و مهره مناسب نیاز دارد. ابعاد و جنس پیچ‌ها باید با کلاس فلنج، دمای سرویس و الزامات پروژه هماهنگ باشند.

در کنترل اتصال باید مواردی مانند موارد زیر مشخص شوند:

مشخصه	مورد بررسی
Bolt / Stud Size	سایز پیچ یا استادبولت
Length	طول مناسب
Material	گرید متریال
Nut	نوع و متریال مهره
Quantity	تعداد
Tightening	روش و ترتیب سفت‌کردن

بستن پیچ‌ها به صورت یکنواخت و با روش مناسب برای توزیع صحیح فشار روی گسکت اهمیت دارد.

اهمیت هم‌محوری فلنج‌ها

هنگام نصب شیر سوزنی فلنجدار، دو فلنج باید تا حد امکان هم‌محور باشند. استفاده از شیر برای اصلاح خطای هم‌راستایی لوله روش مناسبی نیست.

در صورت عدم هم‌محوری، ممکن است تنش اضافی به بدنه شیر و اتصال وارد شود. همچنین فشار نامتقارن روی گسکت می‌تواند احتمال نشتی را افزایش دهد.

به همین دلیل قبل از بستن پیچ‌ها باید موقعیت فلنج‌ها و وضعیت خط لوله کنترل شود.

استاندارد ASME B16.5

ASME B16.5 یکی از مراجع مهم برای مشخصات فلنج در سایزهای تحت پوشش آن است. این استاندارد اطلاعاتی درباره:

• ابعاد فلنج
• Pressure Class
• Facing
• سوراخ‌کاری
• ابعاد اتصال

ارائه می‌کند.

در پروژه‌های صنعتی باید بررسی شود که سایز فلنج شیر در محدوده کاربرد استاندارد قرار دارد و طراحی محصول واقعاً بر اساس همان استاندارد انجام شده است.

تفاوت ASME B16.5 و B16.47

برای فلنج‌های با قطرهای بزرگ، استاندارد ASME B16.47 مطرح می‌شود و دامنه آن با B16.5 یکسان نیست.

بنابراین در شیرهای سایز بزرگ نباید به‌صورت خودکار فرض کرد که تمام فلنج‌ها تحت B16.5 قرار دارند. سایز، طراحی، استاندارد اعلام‌شده توسط سازنده و مشخصات پروژه باید بررسی شوند.

این موضوع در خطوط با قطر بزرگ اهمیت بیشتری پیدا می‌کند.

استاندارد فلنج با استاندارد شیر متفاوت است

یکی از نکات مهم در دیتاشیت این است که استاندارد فلنج الزاماً همان استاندارد طراحی کامل شیر نیست.

برای مثال ممکن است یک محصول دارای مشخصات زیر باشد:

Valve Design: استاندارد طراحی شیر
Flange: ASME B16.5
Face to Face: استاندارد ابعادی مربوطه
Material: استاندارد متریال
Testing: استاندارد تست

هر یک از این موارد حوزه متفاوتی را پوشش می‌دهند.

تفاوت Face to Face با ابعاد فلنج

Face to Face طول کلی شیر بین دو سطح انتهایی اتصال است و با ابعاد خود فلنج یکسان نیست.

در طراحی پایپینگ، Face to Face برای تعیین طول نصب شیر اهمیت دارد، در حالی که ابعاد فلنج برای اتصال مکانیکی به خط استفاده می‌شوند.

بنابراین در دیتاشیت بهتر است این دو گروه مشخصات جداگانه درج شوند.

فشار و دمای اتصال فلنجی

فلنج Class 150 نیز مانند خود شیر دارای محدودیت فشار و دما است. فشار مجاز اتصال را باید بر اساس استاندارد، متریال و دمای کاری بررسی کرد.

در شرایط دمای بالا، نباید فشار مجاز در دمای محیط را مستقیماً به شرایط سرویس تعمیم داد.

برای بررسی فنی اتصال، حداقل این موارد باید مشخص باشند:

Class، Material، Design Pressure و Design Temperature

اطلاعات فلنج در دیتاشیت

برای یک دیتاشیت کامل شیر سوزنی فولادی کلاس ۱۵۰، مشخصات زیر می‌تواند ثبت شود:

عنوان	مشخصات
Valve Size	NPS / DN
Flange Size	NPS / DN
Flange Class	Class 150
Flange Standard	ASME B16.5 در صورت کاربرد
Facing	RF / FF / نوع مشخص
Flange Material	گرید دقیق
PCD	مقدار طبق استاندارد
Bolt Holes	تعداد
Hole Diameter	مقدار طبق استاندارد
Flange Thickness	مقدار طبق استاندارد
Gasket	نوع و متریال
Bolt / Stud	سایز و گرید
Face to Face	مقدار طبق طراحی
Drawing	شماره نقشه سازنده

کنترل ابعاد قبل از نصب

قبل از نصب شیر فلنجدار بهتر است موارد زیر کنترل شوند:

1. سایز NPS یا DN
2. Class فلنج
3. استاندارد فلنج
4. نوع Facing
5. PCD
6. تعداد سوراخ‌ها
7. قطر سوراخ‌ها
8. وضعیت گسکت
9. جنس و ابعاد پیچ‌ها
10. هم‌محوری دو فلنج
11. فضای کافی برای نصب و تعمیرات
12. Face to Face شیر

این کنترل‌ها از بروز مشکلات نصب و عدم تطابق اتصال جلوگیری می‌کنند.

مشخصات اتصال در سفارش فنی

در مشخصات فنی شیر سوزنی فولادی کلاس ۱۵۰، بهتر است عبارت کلی «Flanged Connection» با اطلاعات کامل‌تری همراه باشد.

برای مثال ساختار دیتاشیت می‌تواند به این شکل باشد:

Connection: Flanged
Size: NPS / DN مشخص
Class: 150
Flange Standard: استاندارد مشخص
Facing: RF یا FF
Material: گرید مشخص
Gasket: طبق سرویس
Bolt: طبق استاندارد و پروژه
Face to Face: طبق نقشه سازنده

این روش باعث می‌شود واحد مهندسی و پایپینگ بتوانند اتصال شیر را با خط لوله تطبیق دهند.

چک‌لیست استاندارد فلنج

مورد	کنترل فنی
Size	سایز شیر و خط یکسان باشد
Class	رده فشار مشخص باشد
Standard	استاندارد فلنج مشخص باشد
Facing	نوع سطح اتصال مشخص باشد
PCD	با فلنج مقابل تطبیق داده شود
Bolt Holes	تعداد سوراخ‌ها کنترل شود
Hole Diameter	قطر سوراخ‌ها بررسی شود
Material	گرید فلنج مشخص باشد
Gasket	با Facing و سرویس سازگار باشد
Bolting	سایز و متریال مناسب باشد
Alignment	هم‌محوری فلنج‌ها کنترل شود
Drawing	نقشه سازنده بررسی شود

ابعاد دقیق فلنج، سوراخ‌کاری و سایر مشخصات اتصال باید از استاندارد فلنج مورد استفاده و نقشه رسمی سازنده کنترل شوند. همچنین برای انتخاب گسکت و پیچ‌ومهره، فشار، دما، نوع سیال و الزامات پروژه باید هم‌زمان در نظر گرفته شوند.
