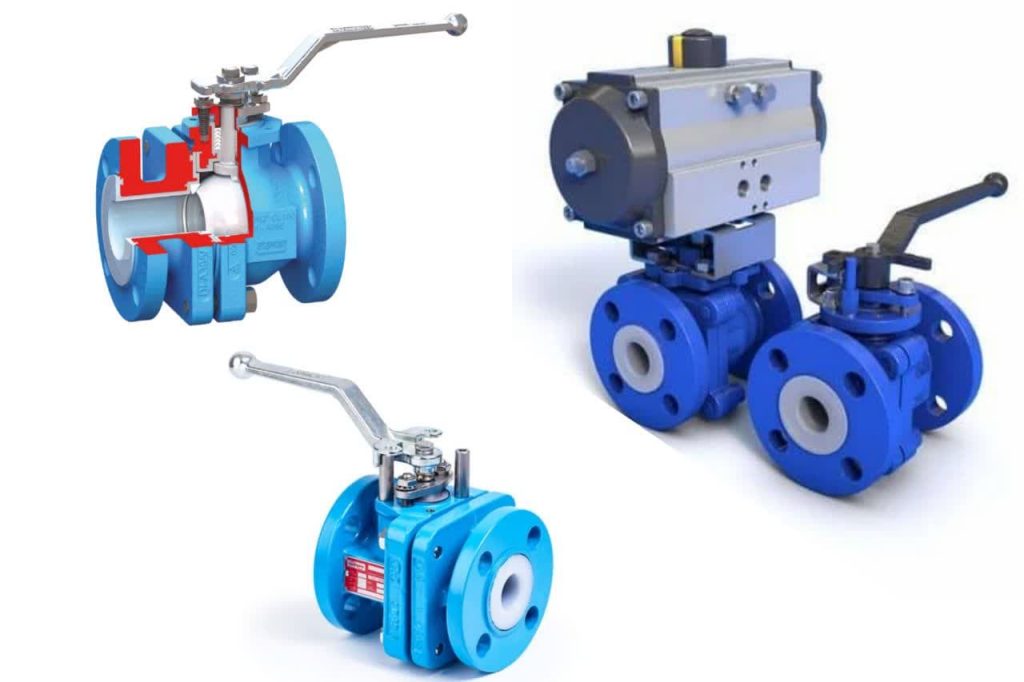

انواع بال ولو داخل تفلون کلاس ۱۵۰ و کاربرد آن‌ها در صنایع مختلف

بال ولو داخل تفلون کلاس ۱۵۰ یکی از انواع پرکاربرد شیرهای توپی در سیستم‌های انتقال و کنترل سیالات است که به دلیل عملکرد سریع، آب‌بندی مناسب و مقاومت قابل توجه نشیمنگاه تفلونی در برابر بسیاری از مواد شیمیایی، در صنایع مختلف مورد استفاده قرار می‌گیرد. در این نوع شیر، یک توپ سوراخ‌دار در داخل بدنه قرار دارد و با چرخش ۹۰ درجه‌ای، مسیر عبور سیال را باز یا بسته می‌کند.

عبارت «داخل تفلون» معمولاً به استفاده از نشیمنگاه یا سیت PTFE در اطراف توپی اشاره دارد؛ در حالی که کلاس ۱۵۰ بیانگر کلاس فشاری شیر است و نباید آن را به معنای تحمل ثابت ۱۵۰ psi در همه شرایط دانست. فشار مجاز واقعی به عواملی مانند استاندارد ساخت، جنس بدنه، دمای سیال، نوع متریال و مشخصات سازنده بستگی دارد.

در ادامه با انواع بال ولو داخل تفلون کلاس ۱۵۰، ساختار آن‌ها و مهم‌ترین کاربردهایشان آشنا می‌شویم.

بال ولو داخل تفلون کلاس ۱۵۰ چیست؟

بال ولو یا شیر توپی، شیری است که عنصر اصلی قطع و وصل جریان در آن یک توپ یا Ball سوراخ‌دار است. هنگامی که سوراخ توپ در امتداد مسیر لوله قرار می‌گیرد، سیال عبور می‌کند و با چرخش ۹۰ درجه‌ای توپ، مسیر بسته می‌شود.

در مدل‌های داخل تفلون، نشیمنگاه اطراف توپ از PTFE یا متریال تفلونی ساخته می‌شود. این بخش نقش مهمی در آب‌بندی شیر دارد و باعث می‌شود در حالت بسته، تماس مناسبی بین توپ و سیت ایجاد شود.

بال ولوهای کلاس ۱۵۰ معمولاً برای کاربردهایی انتخاب می‌شوند که نیاز به قطع و وصل سریع جریان وجود دارد. این شیرها برای کنترل دقیق و دائمی جریان، در همه کاربردها گزینه ایده‌آلی نیستند و انتخاب آن‌ها باید بر اساس نوع سرویس انجام شود.

اجزای اصلی بال ولو داخل تفلون

ساختار بال ولو نسبتاً ساده است، اما هر یک از اجزای آن در عملکرد و طول عمر شیر نقش مهمی دارند.

بدنه شیر

بدنه می‌تواند از موادی مانند فولاد کربنی، استنلس استیل یا آلیاژهای دیگر ساخته شود. انتخاب جنس بدنه به فشار، دما و ماهیت سیال بستگی دارد.

توپی یا Ball

توپی عنصر اصلی قطع و وصل جریان است. سوراخ موجود در مرکز آن هنگام باز شدن شیر در مسیر سیال قرار می‌گیرد.

سیت یا نشیمنگاه تفلونی

سیت PTFE اطراف توپی قرار گرفته و وظیفه آب‌بندی را بر عهده دارد. مقاومت شیمیایی مناسب تفلون یکی از دلایل اصلی استفاده از آن در بسیاری از سرویس‌های صنعتی است.

شفت یا Stem

شفت، حرکت دسته یا عملگر را به توپ منتقل می‌کند. با چرخش شفت، توپ نیز می‌چرخد.

دسته یا عملگر

در سایزهای کوچک و متوسط، شیر ممکن است با دسته دستی باز و بسته شود. در سیستم‌های اتوماتیک، می‌توان از عملگرهای پنوماتیکی یا الکتریکی استفاده کرد.

انواع بال ولو داخل تفلون کلاس ۱۵۰ از نظر نوع اتصال

بال ولوهای کلاس ۱۵۰ را می‌توان بر اساس روش اتصال به لوله نیز دسته‌بندی کرد. انتخاب نوع اتصال به طراحی سیستم، فضای نصب، امکان تعمیر و الزامات پروژه بستگی دارد.

بال ولو فلنجی کلاس ۱۵۰

بال ولو فلنجی یکی از شناخته‌شده‌ترین مدل‌ها در خطوط صنعتی است. در این نوع، شیر دارای فلنج است و از طریق پیچ، مهره و گسکت به فلنج خط لوله متصل می‌شود.

این مدل در خطوطی که نیاز به باز و بسته کردن دوره‌ای شیر یا تعمیرات دارند، کاربرد زیادی دارد.

کاربردها:

• خطوط آب صنعتی
• صنایع نفت و گاز
• پتروشیمی
• تصفیه‌خانه‌ها
• سیستم‌های تأسیساتی
• خطوط انتقال مواد شیمیایی

هماهنگی استاندارد فلنج شیر با فلنج خط، ابعاد، نوع گسکت و مشخصات پیچ‌ها اهمیت زیادی دارد.

بال ولو رزوه‌ای

در سایزهای کوچک‌تر می‌توان از بال ولو رزوه‌ای استفاده کرد. اتصال این مدل به وسیله رزوه انجام می‌شود و به همین دلیل نصب آن معمولاً ساده‌تر و کم‌هزینه‌تر است.

این نوع شیر بیشتر در سیستم‌های کم‌سایز، تأسیسات، آب، هوای فشرده و برخی کاربردهای صنعتی سبک دیده می‌شود.

بال ولو ساکت ولد یا Socket Weld

در این مدل، اتصال شیر به لوله با استفاده از جوش ساکت انجام می‌شود. لوله داخل قسمت مخصوص شیر قرار گرفته و سپس جوشکاری انجام می‌شود.

این روش برای برخی خطوط صنعتی با قطرهای کوچک مناسب است و در شرایطی که اتصال مکانیکی رزوه‌ای مطلوب نیست، می‌تواند گزینه مناسبی باشد.

بال ولو بات ولد یا Butt Weld

در بال ولو بات ولد، اتصال شیر به لوله از طریق جوش لب به لب انجام می‌شود. این روش بیشتر در خطوط صنعتی و فرایندی مورد استفاده قرار می‌گیرد که یک اتصال دائمی و یکپارچه مورد نیاز است.

اجرای صحیح جوش و رعایت دستورالعمل‌های مربوط به آماده‌سازی و هم‌محوری لوله اهمیت زیادی دارد.

بال ولو ویفری یا Wafer

مدل ویفری معمولاً بین دو فلنج قرار می‌گیرد و به کمک پیچ‌های خط در جای خود تثبیت می‌شود. طراحی جمع‌وجور آن باعث می‌شود در برخی سیستم‌هایی که فضای نصب محدود است، انتخاب مناسبی باشد.

البته سازگاری ابعادی و استاندارد شیر با فلنج‌های سیستم باید پیش از خرید بررسی شود.

بال ولو لاگ یا Lug Type

در مدل لاگ، بدنه شیر دارای نقاط اتصال مجزا برای پیچ‌هاست. این ساختار می‌تواند در برخی طراحی‌ها امکان جداسازی و تعمیرات آسان‌تر را فراهم کند.

انتخاب بین مدل‌های فلنجی، ویفری و لاگ به طراحی خط، فشار کاری، فضای نصب و الزامات تعمیراتی بستگی دارد.

انواع بال ولو داخل تفلون بر اساس ساختار بدنه

یک نکته مهم این است که یک‌تکه، دوتکه و سه‌تکه بودن بال ولو، نوع اتصال آن به لوله نیست؛ بلکه به نحوه ساخت و مونتاژ بدنه شیر مربوط می‌شود.

بال ولو یک‌تکه

بدنه یک‌تکه ساختار ساده‌ای دارد و معمولاً برای کاربردهایی مناسب است که هزینه اقتصادی، ابعاد مناسب و سادگی ساخت اهمیت دارد.

در مقابل، تعمیر یا باز کردن برخی مدل‌های یک‌تکه ممکن است نسبت به مدل‌های چندتکه محدودتر باشد.

بال ولو دوتکه

بدنه این شیر از دو قسمت اصلی تشکیل شده است. این ساختار در بسیاری از بال ولوهای صنعتی و تأسیساتی دیده می‌شود و ترکیبی از قیمت مناسب، استحکام و قابلیت سرویس ارائه می‌دهد.

بال ولو سه‌تکه

مدل سه‌تکه معمولاً برای کاربردهایی که تعمیر و نگهداری اهمیت بیشتری دارد، گزینه جذابی است. در این مدل می‌توان در بسیاری از طراحی‌ها اجزای داخلی را بدون خارج کردن کامل بدنه از خط سرویس کرد.

به همین دلیل، مدل سه‌تکه در برخی خطوط فرایندی و صنعتی مورد توجه قرار می‌گیرد.

بال ولو فولادی با سیت تفلونی

بال ولو با بدنه فولاد کربنی و سیت PTFE یکی از گزینه‌های متداول در سرویس‌های صنعتی است. فولاد کربنی استحکام مکانیکی مناسبی ارائه می‌دهد و سیت تفلونی نیز آب‌بندی و مقاومت شیمیایی مناسبی ایجاد می‌کند.

این ترکیب می‌تواند در برخی خطوط آب صنعتی، روغن، هیدروکربن‌ها و سرویس‌های فرایندی استفاده شود؛ البته سازگاری دقیق PTFE و بدنه با سیال و دمای کاری باید بررسی شود.

بال ولو استنلس استیل داخل تفلون

در محیط‌هایی که مقاومت بیشتر در برابر خوردگی اهمیت دارد، بال ولو استنلس استیل با سیت تفلونی می‌تواند انتخاب مناسبی باشد.

این مدل در صنایع غذایی، دارویی، شیمیایی، آب و برخی فرایندهای حساس کاربرد دارد. نوع گرید استنلس استیل نیز باید بر اساس شرایط واقعی سرویس انتخاب شود؛ زیرا همه گریدهای استنلس استیل رفتار یکسانی در برابر تمام مواد شیمیایی ندارند.

کاربرد بال ولو داخل تفلون کلاس ۱۵۰ در صنایع مختلف

صنایع آب و تأسیسات

در خطوط انتقال آب، سیستم‌های توزیع، تأسیسات صنعتی و برخی سامانه‌های تصفیه آب می‌توان از بال ولو برای قطع و وصل سریع جریان استفاده کرد.

عملکرد ۹۰ درجه‌ای آن باعث می‌شود باز و بسته کردن شیر سریع باشد و فضای کمتری برای عملکرد نیاز داشته باشد.

صنایع شیمیایی

یکی از دلایل استفاده از سیت PTFE در بال ولو، مقاومت مناسب این متریال در برابر بسیاری از مواد شیمیایی است.

با این حال، نباید صرفاً بر اساس عبارت «تفلون» تصمیم گرفت. نوع ماده شیمیایی، غلظت، دما، فشار و زمان تماس باید با مشخصات PTFE و سایر اجزای شیر تطبیق داده شود.

صنایع نفت، گاز و پتروشیمی

در برخی خطوط فرایندی نفت، گاز و پتروشیمی از بال ولو برای قطع و وصل جریان سیالات استفاده می‌شود. سرعت عملکرد و قابلیت آب‌بندی مناسب از مزایای مهم این شیرهاست.

در این صنایع، انتخاب شیر باید بر اساس استاندارد پروژه، نوع سیال، فشار و دما، کلاس فشاری، جنس بدنه و الزامات ایمنی انجام شود.

صنایع غذایی

در برخی خطوط صنایع غذایی و نوشیدنی، بال ولوهای دارای بدنه استنلس استیل و سیت مناسب می‌توانند مورد استفاده قرار گیرند.

در این کاربردها علاوه بر جنس شیر، قابلیت شست‌وشو، طراحی داخلی، کیفیت سطح و الزامات بهداشتی اهمیت زیادی دارد.

صنایع دارویی

در صنایع دارویی، کنترل آلودگی و رعایت الزامات بهداشتی اهمیت بسیار بالایی دارد. بنابراین صرفاً انتخاب یک بال ولو استیل با سیت PTFE کافی نیست و مشخصات کامل طراحی، متریال، سطح داخلی و استانداردهای مورد نیاز باید بررسی شود.

سیستم‌های هوای فشرده و تأسیسات صنعتی

در برخی خطوط هوای فشرده، آب صنعتی و سیالات خدماتی، بال ولوهای کلاس ۱۵۰ می‌توانند برای قطع و وصل جریان مورد استفاده قرار گیرند.

سایز، نوع اتصال، فشار کاری و سازگاری سیت با شرایط محیط باید پیش از انتخاب مشخص شود.

مزایای بال ولو داخل تفلون کلاس ۱۵۰

مهم‌ترین مزایای این نوع شیر عبارت‌اند از:

• باز و بسته شدن سریع
• ساختار نسبتاً ساده
• آب‌بندی مناسب در صورت انتخاب صحیح سیت
• افت فشار نسبتاً کم در حالت کاملاً باز
• تنوع در نوع اتصال
• امکان استفاده از بدنه‌های مختلف
• مقاومت شیمیایی مناسب PTFE در بسیاری از سرویس‌ها
• قابلیت استفاده به صورت دستی یا اتوماتیک
• مناسب بودن برای طیف متنوعی از کاربردهای صنعتی

محدودیت‌های سیت تفلونی

با وجود مزایای PTFE، این متریال نیز محدودیت‌هایی دارد. دما و فشار بالا می‌توانند روی عملکرد سیت تأثیر بگذارند و رفتار PTFE در شرایط مختلف باید بر اساس اطلاعات فنی سازنده بررسی شود.

همچنین نوع سیال، وجود ذرات جامد، سرعت جریان و تعداد دفعات باز و بسته شدن شیر می‌تواند روی عمر سیت تأثیرگذار باشد.

بنابراین عبارت «داخل تفلون» به تنهایی برای انتخاب شیر کافی نیست.

کلاس ۱۵۰ در بال ولو چه مفهومی دارد؟

کلاس ۱۵۰ یک رده فشاری استاندارد است که در طراحی و انتخاب تجهیزات فلنجی و شیرآلات صنعتی کاربرد دارد. این عبارت نباید به شکل ساده به معنای «تحمل دقیق ۱۵۰ psi در تمام دماها» تفسیر شود.

حداکثر فشار مجاز شیر به جنس بدنه، دمای کاری، استاندارد طراحی، نوع شیر و مشخصات سازنده وابسته است.

برای مثال، افزایش دمای کاری می‌تواند فشار مجاز بسیاری از متریال‌ها و شیرها را کاهش دهد. بنابراین هنگام خرید باید جدول Pressure-Temperature Rating سازنده بررسی شود.
