اتصالات دوجداره کاروگیت بخش مهمی از شبکه‌های فاضلاب، زهکشی و انتقال آب‌های سطحی را تشکیل می‌دهند و برای ایجاد تغییر مسیر، انشعاب، تغییر قطر و اتصال شاخه‌های مختلف لوله مورد استفاده قرار می‌گیرند. انتخاب نوع اتصال باید بر اساس قطر لوله، مسیر اجرا، نوع شبکه، روش آب‌بندی و شرایط نصب انجام شود؛ زیرا هر قطعه هندسه و کاربرد متفاوتی دارد.
در پروژه‌های اجرایی، استفاده از یک اتصال نامتناسب می‌تواند باعث ایجاد مشکل در هم‌محوری لوله‌ها، دشواری نصب، کاهش کیفیت آب‌بندی یا انتقال نامناسب نیرو به محل اتصال شود. به همین دلیل، مشخص کردن دقیق نوع قطعه قبل از ساخت یا تأمین آن اهمیت زیادی دارد.
اتصالات دوجداره کاروگیت در این مجموعه در محدوده سایز ۱۱۰ تا ۱۲۰۰ میلی‌متر بررسی می‌شوند. در سایزهای ۱۱۰ تا ۲۵۰ میلی‌متر، تولید اتصالات به‌صورت قالبی انجام می‌شود و در محدوده ۲۵۰ تا ۱۲۰۰ میلی‌متر، ساخت اتصالات به‌صورت دست‌ساز و جوشی انجام می‌گیرد. این تفاوت در روش تولید، روی نحوه طراحی، کنترل ابعاد و ساخت قطعات نیز تأثیر دارد.

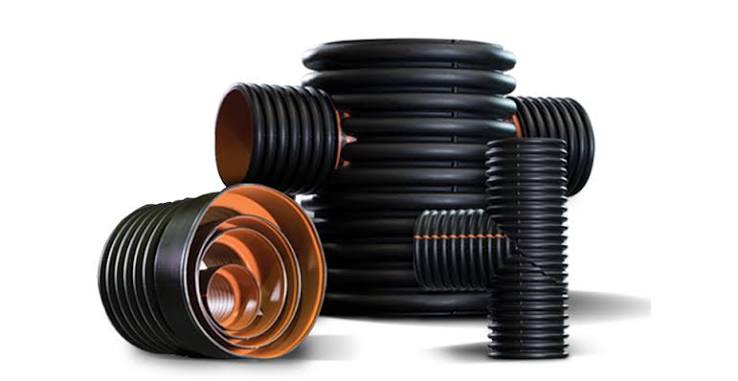

دسته‌بندی اصلی اتصالات دوجداره کاروگیت
اتصالات مورد استفاده در شبکه‌های دوجداره را می‌توان بر اساس کاربرد به چند گروه اصلی تقسیم کرد:
- رابط دوجداره کاروگیت
- زانو دوجداره کاروگیت
- سه‌راهی دوجداره کاروگیت
- تبدیل دوجداره کاروگیت
- چهارراهی در کاربردهای خاص
- اتصال به منهول
- اتصالات انشعابی
- اتصالات اختصاصی و سفارشی
هر کدام از این قطعات برای یک هدف مشخص طراحی می‌شوند و نمی‌توان تنها با توجه به قطر، نوع اتصال را انتخاب کرد.
برای مثال، اگر هدف اتصال دو لوله هم‌قطر در یک مسیر مستقیم باشد، رابط انتخاب می‌شود؛ اما اگر مسیر تغییر کند، استفاده از زانو ضرورت پیدا می‌کند.
رابط دوجداره کاروگیت
رابط یا کوپلر برای اتصال دو شاخه لوله در یک مسیر مستقیم مورد استفاده قرار می‌گیرد. این قطعه زمانی اهمیت بیشتری پیدا می‌کند که طول مسیر از طول شاخه‌های موجود بیشتر باشد و لازم باشد چند شاخه لوله به یکدیگر متصل شوند.
در رابط دوجداره کاروگیت، مهم‌ترین موارد قابل کنترل عبارت‌اند از:
- قطر اتصال
- طول رابط
- قطر داخلی
- قطر خارجی
- محل قرارگیری لوله
- نوع آب‌بندی
- سازگاری با پروفیل لوله
- هم‌محوری دو شاخه
اگر رابط به‌درستی روی دو لوله قرار نگیرد، ممکن است اتصال در شرایط بهره‌برداری دچار نشتی یا جابه‌جایی شود.
رابط واشردار
یکی از روش‌های رایج اتصال، استفاده از رابط همراه با واشر الاستومری است. در این سیستم، آب‌بندی توسط واشر انجام می‌شود و باید محل قرارگیری واشر، سطح لوله و عمق ورود لوله به اتصال به‌درستی کنترل شود.
نوع و ابعاد واشر باید با طراحی اتصال مطابقت داشته باشد. استفاده از واشر نامناسب یا آسیب‌دیده می‌تواند عملکرد کل اتصال را تحت تأثیر قرار دهد.
زانو دوجداره کاروگیت
زانو برای تغییر جهت مسیر لوله استفاده می‌شود. این قطعه در پروژه‌هایی که خط نمی‌تواند به‌صورت مستقیم ادامه پیدا کند، کاربرد زیادی دارد.
زاویه زانو باید بر اساس نقشه اجرایی انتخاب شود. بسته به طراحی شبکه، زانو می‌تواند در زوایای مختلف تولید شود؛ از جمله ۱۵، ۳۰، ۴۵ و ۹۰ درجه.
البته این زوایا تنها نمونه‌های متداول هستند و برای پروژه‌های خاص امکان ساخت زاویه‌های دیگر نیز وجود دارد.
اهمیت زاویه زانو
در زمان انتخاب زانو، فقط زاویه اسمی کافی نیست. باید مشخص شود:
- قطر ورودی چیست؟
- قطر خروجی چیست؟
- زاویه دقیق چقدر است؟
- طول هر شاخه چقدر است؟
- شعاع تغییر مسیر چقدر است؟
- روش اتصال به لوله چیست؟
- اتصال قالبی است یا دست‌ساز و جوشی؟
در زانوهای بزرگ، هندسه قطعه اهمیت بیشتری پیدا می‌کند؛ زیرا تغییر شکل نامناسب می‌تواند باعث ایجاد تنش در محل اتصال یا ایجاد ناهماهنگی با مسیر لوله شود.
زانوهای قالبی در سایزهای کوچک
در محدوده ۱۱۰ تا ۲۵۰ میلی‌متر، زانوها می‌توانند به‌صورت قالبی تولید شوند. استفاده از قالب باعث می‌شود شکل هندسی قطعه در تولیدهای مختلف تکرارپذیرتر باشد.
در کنترل زانوی قالبی باید قطر، زاویه، محل اتصال و سلامت سطح داخلی و خارجی بررسی شود.
وجود ترک، تغییر شکل غیرعادی، سوختگی مواد یا نقص در محل اتصال از مواردی هستند که باید پیش از استفاده کنترل شوند.
زانوهای دست‌ساز و جوشی در سایزهای بزرگ
در سایزهای بزرگ‌تر، به‌خصوص در محدوده ۲۵۰ تا ۱۲۰۰ میلی‌متر، امکان ساخت زانو به‌صورت دست‌ساز و جوشی وجود دارد.
در این روش، اجزای پلی‌اتیلنی بر اساس هندسه مورد نیاز آماده شده و سپس با روش جوش مناسب به یکدیگر متصل می‌شوند.
در زانوهای جوشی، موارد زیر اهمیت زیادی دارند:
- ضخامت قطعات
- دقت برش
- زاویه نهایی
- کیفیت جوش
- هم‌محوری
- یکنواختی محل جوش
- کنترل ابعاد نهایی
مزیت مهم این روش، امکان تولید قطعات با سایز و هندسه سفارشی است.
سه‌راهی دوجداره کاروگیت
سه‌راهی برای ایجاد انشعاب از یک خط اصلی استفاده می‌شود. این قطعه معمولاً دارای یک ورودی اصلی، یک خروجی اصلی و یک شاخه فرعی است.
سه‌راهی می‌تواند به شکل‌های مختلف طراحی شود. مهم‌ترین حالت‌ها عبارت‌اند از:
- سه‌راهی هم‌قطر
- سه‌راهی کاهنده
- سه‌راهی با شاخه فرعی کوچک‌تر
- سه‌راهی با زاویه مشخص
- سه‌راهی اختصاصی
در پروژه‌های فاضلاب، سه‌راهی برای اتصال خطوط فرعی به مسیر اصلی کاربرد زیادی دارد.
مشخصات مورد نیاز برای ساخت سه‌راهی
برای سفارش یا ساخت سه‌راهی بهتر است اطلاعات زیر به‌صورت دقیق ارائه شود:
قطر خط اصلی: مثلاً ۵۰۰ میلی‌متر
قطر شاخه فرعی: مثلاً ۲۵۰ میلی‌متر
زاویه شاخه: مثلاً ۴۵ درجه
طول شاخه‌ها: بر اساس نقشه اجرایی
نوع اتصال: واشردار، جوشی یا روش تعیین‌شده پروژه
جنس: پلی‌اتیلن و گرید مورد نظر
این اطلاعات از ساخت قطعه‌ای که در محل پروژه قابل نصب نیست جلوگیری می‌کند.
سه‌راهی قالبی
سه‌راهی‌های کوچک‌تر می‌توانند در محدوده سایزی ۱۱۰ تا ۲۵۰ میلی‌متر به‌صورت قالبی تولید شوند.
مزیت این روش، کنترل بهتر شکل هندسی و تکرارپذیری قطعه در تولید سری است.
با این حال، سه‌راهی باید از نظر قطر ورودی، قطر خروجی و شاخه فرعی با لوله مورد استفاده تطبیق داده شود.
سه‌راهی دست‌ساز و جوشی
برای سایزهای بزرگ‌تر، سه‌راهی به‌صورت دست‌ساز و جوشی ساخته می‌شود. در این روش، تولیدکننده می‌تواند ابعاد و موقعیت شاخه فرعی را مطابق نقشه پروژه تنظیم کند.
برای مثال، یک سه‌راهی ۱۲۰۰ میلی‌متر می‌تواند دارای یک شاخه فرعی با قطر متفاوت باشد و محل این شاخه نیز بر اساس نقشه تعیین شود.
در چنین قطعاتی، کیفیت جوش، دقت ابعاد و استحکام اتصال اهمیت زیادی دارد.
تبدیل دوجداره کاروگیت
تبدیل برای اتصال دو خط با قطر متفاوت استفاده می‌شود. این قطعه در شبکه‌هایی کاربرد دارد که قطر خط در یک نقطه تغییر می‌کند.
برای مثال، ممکن است یک مسیر با قطر ۵۰۰ میلی‌متر به یک مسیر ۴۰۰ میلی‌متری متصل شود. در چنین شرایطی، استفاده از تبدیل مناسب ضروری است.
مشخصات تبدیل
در یک تبدیل باید حداقل این اطلاعات مشخص باشد:
- قطر بزرگ‌تر
- قطر کوچک‌تر
- طول تبدیل
- قطر داخلی
- قطر خارجی
- ضخامت
- نوع اتصال
- جنس مواد
- روش آب‌بندی
طول تبدیل باید با توجه به شرایط پروژه تعیین شود. یک تبدیل بسیار کوتاه ممکن است تغییر قطر را با هندسه نامناسب ایجاد کند و یک قطعه بسیار بلند نیز می‌تواند فضای بیشتری از خط را اشغال کند.
تبدیل قالبی و جوشی
تبدیل‌های سایز کوچک می‌توانند به‌صورت قالبی تولید شوند. این روش برای قطعاتی با ابعاد مشخص و تولید سری مناسب است.
در سایزهای بزرگ، ساخت دست‌ساز و جوشی امکان ایجاد تبدیل‌های سفارشی را فراهم می‌کند.
در تبدیل‌های جوشی، باید اتصال دو بخش با قطر متفاوت از نظر هم‌محوری و کیفیت جوش کنترل شود.
چهارراهی و اتصالات خاص
اگرچه چهارراهی به اندازه رابط، زانو و سه‌راهی در شبکه‌های معمول استفاده نمی‌شود، اما در برخی پروژه‌های خاص می‌تواند مورد نیاز باشد.
این نوع اتصال معمولاً بر اساس نقشه پروژه ساخته می‌شود و در سایزهای بزرگ، روش دست‌ساز و جوشی انعطاف بیشتری برای ساخت آن ایجاد می‌کند.
همچنین ممکن است پروژه به قطعاتی نیاز داشته باشد که در دسته‌بندی‌های استاندارد قرار نمی‌گیرند. برای مثال:
- اتصال چندشاخه
- اتصال غیرمتقارن
- اتصال به سازه بتنی
- اتصال به منهول خاص
- قطعات با زاویه اختصاصی
در این موارد، ساخت بر اساس نقشه و ابعاد دقیق محل اجرا اهمیت زیادی دارد.
اتصال دوجداره کاروگیت به منهول
یکی از کاربردهای مهم اتصالات، ارتباط لوله دوجداره با منهول است. در این قسمت باید اختلاف بین سازه صلب منهول و لوله انعطاف‌پذیر به‌درستی مدیریت شود.
نوع اتصال باید به‌گونه‌ای انتخاب شود که:
- آب‌بندی مناسب ایجاد کند.
- قطر لوله با ورودی منهول هماهنگ باشد.
- از انتقال تنش غیرضروری جلوگیری شود.
- موقعیت محور لوله درست باشد.
- امکان اجرای صحیح در محل وجود داشته باشد.
برای این نوع اتصال، ابعاد بازشو، قطر لوله، ضخامت دیواره و نوع آب‌بندی باید قبل از ساخت مشخص شود.
مواد اولیه اتصالات
در اتصالات دوجداره کاروگیت، پلی‌اتیلن یکی از مواد اصلی مورد استفاده است. با این حال، کیفیت محصول فقط به نام ماده اولیه وابسته نیست.
در قطعات جوشی بزرگ، سازگاری مواد در محل جوش بسیار مهم است. اگر قطعات دارای مشخصات نامتناسب باشند، کیفیت جوش می‌تواند کاهش پیدا کند.
به همین دلیل باید مشخصات ماده اولیه، گرید، ضخامت و روش جوش مشخص باشد.
در پروژه‌های تخصصی، بهتر است مشخصات مواد اولیه در مدارک فنی یا Specification پروژه ثبت شود.
روش‌های اتصال به لوله
اتصالات دوجداره می‌توانند بر اساس طراحی با روش‌های مختلفی به لوله متصل شوند.
اتصال واشردار
در این روش، واشر الاستومری وظیفه آب‌بندی را بر عهده دارد. محل نشستن واشر باید تمیز و سالم باشد و لوله تا عمق مشخص وارد اتصال شود.
اتصال جوشی
در قطعات بزرگ یا برخی اتصالات خاص، جوشکاری پلی‌اتیلن می‌تواند برای اتصال اجزا مورد استفاده قرار گیرد.
در این روش، آماده‌سازی سطح، دمای مناسب، فشار و زمان جوش اهمیت زیادی دارد.
اتصال اختصاصی
برخی پروژه‌ها ممکن است روش اتصال خاصی داشته باشند که در Specification تعریف شده است. در این حالت، همان روش باید ملاک طراحی و تولید قرار گیرد.
مقایسه انواع اتصالات دوجداره
| نوع اتصال | کاربرد اصلی | محدوده تولید | روش ساخت رایج |
|---|---|---|---|
| رابط | اتصال مستقیم دو لوله | ۱۱۰ تا ۱۲۰۰ | قالبی / جوشی |
| زانو | تغییر مسیر | ۱۱۰ تا ۱۲۰۰ | قالبی / جوشی |
| سه‌راهی | ایجاد انشعاب | ۱۱۰ تا ۱۲۰۰ | قالبی / جوشی |
| تبدیل | تغییر قطر | ۱۱۰ تا ۱۲۰۰ | قالبی / جوشی |
| چهارراهی | چند انشعاب | بیشتر سفارشی | دست‌ساز و جوشی |
| اتصال منهول | ارتباط لوله و منهول | وابسته به پروژه | قالبی / جوشی / اختصاصی |
در این جدول، محدوده ۱۱۰ تا ۲۵۰ بیشتر به تولید قالبی و محدوده ۲۵۰ تا ۱۲۰۰ به ساخت دست‌ساز و جوشی مربوط می‌شود و روش نهایی باید بر اساس طراحی قطعه تعیین شود.
نکات انتخاب اتصال مناسب
برای انتخاب اتصال دوجداره کاروگیت، ابتدا باید مسیر خط بررسی شود.
اگر مسیر مستقیم است، رابط مورد نیاز است. اگر مسیر تغییر جهت دارد، زانو انتخاب می‌شود. برای ایجاد انشعاب، سه‌راهی و برای تغییر قطر، تبدیل استفاده می‌شود.
بعد از مشخص شدن نوع قطعه، باید ابعاد بررسی شوند.
این ابعاد شامل:
- قطر
- طول
- زاویه
- ضخامت
- قطر شاخه فرعی
- محل اتصال
- نوع آب‌بندی
است.
در مرحله بعد، روش تولید تعیین می‌شود. سایزهای ۱۱۰ تا ۲۵۰ قابلیت تولید قالبی دارند و سایزهای ۲۵۰ تا ۱۲۰۰ به‌صورت دست‌ساز و جوشی تولید می‌شوند.
خطاهای رایج در انتخاب اتصالات
یکی از خطاهای رایج، اعلام فقط سایز لوله است. برای مثال، گفتن «سه‌راهی ۵۰۰» اطلاعات کاملی برای ساخت قطعه نیست.
باید مشخص شود سه‌راهی ۵۰۰ × ۵۰۰ است یا ۵۰۰ × ۲۵۰.
همچنین زاویه شاخه و طول قطعه نیز باید مشخص باشد.
خطای دیگر، بی‌توجهی به نوع اتصال است. یک قطعه واشردار با قطعه‌ای که برای جوشکاری طراحی شده، الزامات یکسانی ندارد.
اشتباه بعدی، عدم کنترل ابعاد محل نصب است. حتی اگر اتصال از نظر قطر درست باشد، ممکن است به دلیل طول یا موقعیت نامناسب شاخه در محل قابل اجرا نباشد.
چک‌لیست فنی انتخاب اتصالات
پیش از نهایی کردن هر اتصال، این موارد را مشخص کنید:
- نوع اتصال
- سایز اصلی
- سایز فرعی
- زاویه
- طول
- ضخامت
- قطر داخلی
- قطر خارجی
- جنس
- گرید مواد
- روش تولید
- روش اتصال
- نوع آب‌بندی
- محل نصب
- شرایط دفن
- نقشه یا ابعاد اجرایی
این اطلاعات برای اتصالات بزرگ دست‌ساز و جوشی اهمیت بیشتری دارد.
سوالات متداول درباره انواع اتصالات دوجداره کاروگیت
مهم‌ترین انواع اتصالات دوجداره کاروگیت کدام‌اند؟
رابط، زانو، سه‌راهی و تبدیل از رایج‌ترین انواع هستند. در پروژه‌های خاص نیز چهارراهی، اتصالات منهولی و قطعات اختصاصی تولید می‌شوند.
زانو دوجداره کاروگیت در چه زاویه‌هایی تولید می‌شود؟
زاویه‌های ۱۵، ۳۰، ۴۵ و ۹۰ درجه از حالت‌های متداول هستند، اما در قطعات سفارشی امکان تولید زاویه‌های دیگر نیز وجود دارد.
آیا سه‌راهی دوجداره می‌تواند دو سایز متفاوت داشته باشد؟
بله. سه‌راهی می‌تواند دارای خط اصلی و شاخه فرعی با قطرهای متفاوت باشد و ابعاد هر دو باید هنگام سفارش مشخص شود.
تبدیل دوجداره کاروگیت چه کاربردی دارد؟
تبدیل برای اتصال دو لوله با قطر متفاوت استفاده می‌شود و می‌تواند در مسیر اصلی یا در محل اتصال تجهیزات و سازه‌ها کاربرد داشته باشد.
اتصالات سایز ۱۱۰ تا ۲۵۰ چگونه تولید می‌شوند؟
در این محدوده، اتصالات به‌صورت قالبی تولید می‌شوند و شکل هندسی قطعه توسط قالب ایجاد می‌شود.
اتصالات سایز ۲۵۰ تا ۱۲۰۰ چگونه ساخته می‌شوند؟
در این محدوده، ساخت اتصالات به‌صورت دست‌ساز و جوشی انجام می‌شود و امکان تولید قطعات بزرگ و سفارشی بر اساس نقشه پروژه وجود دارد.
برای ساخت یک اتصال بزرگ چه ابعادی باید اعلام شود؟
علاوه بر سایز، باید طول، قطرهای ورودی و خروجی، زاویه، ضخامت، محل شاخه‌ها، جنس مواد، نوع اتصال و شرایط نصب مشخص شود.
آیا نوع اتصال روی انتخاب واشر تأثیر دارد؟
بله. نوع اتصال و طراحی محل آب‌بندی تعیین می‌کند که چه نوع واشر و چه ابعادی مورد نیاز است. واشر باید با طراحی اتصال و مشخصات پروژه سازگار باشد.
