اتصالات دوجداره کاروگیت یکی از اجزای مهم در اجرای شبکه‌های فاضلاب، زهکشی، جمع‌آوری آب‌های سطحی و خطوط انتقال زیرزمینی هستند. عملکرد صحیح یک خط لوله دوجداره فقط به کیفیت خود لوله وابسته نیست؛ انتخاب اتصال مناسب، روش ساخت اتصال، ابعاد دقیق، نوع مواد اولیه و نحوه آب‌بندی نیز مستقیماً روی دوام و عملکرد شبکه تأثیر می‌گذارد.
اتصالات دوجداره کاروگیت معمولاً برای ایجاد تغییر مسیر، انشعاب‌گیری، تغییر قطر، اتصال دو شاخه لوله یا ارتباط لوله با منهول و سایر سازه‌های شبکه استفاده می‌شوند. این اتصالات می‌توانند به شکل قالبی یا دست‌ساز و جوشی تولید شوند و روش ساخت آن‌ها تا حد زیادی به سایز و نوع قطعه بستگی دارد.
در یک دسته‌بندی کاربردی، اتصالات دوجداره کاروگیت از سایز ۱۱۰ تا ۲۵۰ میلی‌متر به‌صورت قالبی و از سایز ۲۵۰ تا ۱۲۰۰ میلی‌متر به‌صورت دست‌ساز و جوشی تولید می‌شوند. بنابراین هنگام بررسی یک اتصال، فقط نام قطعه کافی نیست و باید سایز، شکل هندسی، نوع اتصال، مواد اولیه و روش ساخت نیز مشخص شود.
ساختار اتصالات دوجداره کاروگیت
لوله‌های دوجداره کاروگیت معمولاً دارای یک جداره داخلی نسبتاً صاف و یک جداره خارجی موج‌دار هستند. طراحی این ساختار باعث می‌شود لوله در برابر بارهای خارجی و شرایط نصب زیرزمینی عملکرد مناسبی داشته باشد.
اتصالات نیز باید با ساختار لوله هماهنگ باشند. سطح داخلی اتصال در مسیر عبور سیال باید تا حد امکان پیوسته و بدون ایجاد مانع غیرضروری باشد، در حالی که قسمت بیرونی باید بتواند شرایط مکانیکی و بارهای واردشده به شبکه را تحمل کند.
در ساخت اتصالات پلی‌اتیلنی دوجداره، بسته به نوع محصول، بخش‌های مختلف می‌توانند از قطعات پلی‌اتیلنی تشکیل شده باشند که با روش مناسب به یکدیگر متصل می‌شوند.
در انتخاب اتصال باید به چند مشخصه اصلی توجه کرد:
- قطر اسمی اتصال
- قطر خارجی و داخلی
- ضخامت جداره
- شکل و ارتفاع پروفیل کاروگیت
- نوع اتصال به لوله
- زاویه اتصال
- طول قطعه
- نوع مواد اولیه
- روش تولید
- نوع آب‌بندی
- شرایط نصب و بهره‌برداری
این مشخصات باید با لوله و سایر اجزای شبکه هماهنگ باشند.
سایزبندی اتصالات دوجداره کاروگیت
سایز یکی از مهم‌ترین مشخصات فنی اتصال است. انتخاب اتصال صرفاً بر اساس قطر اسمی لوله کافی نیست و باید ابعاد واقعی لوله و سیستم اتصال نیز بررسی شود.
در پروژه‌های مختلف، اتصالات دوجداره کاروگیت در محدوده‌های سایزی متفاوت مورد استفاده قرار می‌گیرند. در این سری، محدوده مورد بررسی از ۱۱۰ میلی‌متر تا ۱۲۰۰ میلی‌متر است.
برای سایزهای کوچک‌تر، یعنی ۱۱۰ تا ۲۵۰ میلی‌متر، اتصالات به‌صورت قالبی تولید می‌شوند. قالب باعث می‌شود شکل هندسی قطعه در فرآیند تولید به‌صورت کنترل‌شده ایجاد شود.
در سایزهای بزرگ‌تر، یعنی ۲۵۰ تا ۱۲۰۰ میلی‌متر، تولید به‌صورت دست‌ساز و جوشی انجام می‌شود. در این روش، قطعات پلی‌اتیلنی بر اساس ابعاد مورد نیاز برش خورده، فرم‌دهی و با روش جوش مناسب به یکدیگر متصل می‌شوند.
سایز ۲۵۰ در این تقسیم‌بندی می‌تواند در هر دو محدوده ساخت قرار بگیرد و روش تولید نهایی باید بر اساس سفارش، طراحی تولیدکننده و مشخصات قطعه تعیین شود.
اتصالات قالبی از سایز ۱۱۰ تا ۲۵۰
اتصالات قالبی برای سایزهای کوچک‌تر مزیت مهمی در تکرارپذیری شکل دارند. قالب، هندسه قطعه را تعیین می‌کند و باعث می‌شود محصول در تولیدهای متوالی شکل نسبتاً یکنواختی داشته باشد.
زانو، سه‌راهی، رابط و برخی انواع تبدیل در این محدوده می‌توانند بر اساس قالب اختصاصی تولید شوند.
در کنترل کیفیت اتصال قالبی باید مواردی مانند:
- یکنواختی سطح
- سلامت جداره
- عدم وجود ترک یا سوختگی
- دقت قطر
- دقت محل اتصال
- یکنواختی پروفیل
- سلامت محل آب‌بندی
- تطابق با لوله
بررسی شود.
قالبی بودن به این معنی نیست که اتصال بدون نیاز به کنترل ابعادی قابل استفاده است. اتصال باید با لوله‌ای که قرار است به آن متصل شود کاملاً هماهنگ باشد.
اتصالات دست‌ساز و جوشی از سایز ۲۵۰ تا ۱۲۰۰
در سایزهای بزرگ‌تر، تولید اتصال معمولاً به روش دست‌ساز و جوشی انجام می‌شود. دلیل اصلی این موضوع، افزایش ابعاد قطعه و دشوارتر شدن تولید آن با قالب‌های یکپارچه است.
در این روش، ورق یا قطعات پلی‌اتیلنی با ضخامت و ابعاد مشخص آماده می‌شوند و سپس با توجه به نوع اتصال، فرم داده شده و با فرآیند جوش مناسب به یکدیگر متصل می‌شوند.
کیفیت این نوع اتصال تا حد زیادی به موارد زیر وابسته است:
- کیفیت مواد اولیه
- ضخامت قطعات
- دقت برش
- آماده‌سازی سطح
- دمای جوش
- فشار جوش
- زمان جوش
- مهارت اپراتور
- کنترل هندسه قطعه
- بازرسی محل جوش
در اتصالات بزرگ، کیفیت جوش اهمیت ویژه‌ای دارد، زیرا محل جوش بخشی از ساختار مکانیکی اتصال را تشکیل می‌دهد.
مواد اولیه اتصالات دوجداره کاروگیت
یکی از مهم‌ترین عوامل در عملکرد اتصال، جنس ماده اولیه است. در بسیاری از کاربردهای لوله و اتصالات دوجداره کاروگیت، پلی‌اتیلن به دلیل انعطاف‌پذیری، مقاومت مناسب در برابر بسیاری از مواد شیمیایی و قابلیت جوشکاری مورد استفاده قرار می‌گیرد.
اما عبارت «پلی‌اتیلن» به‌تنهایی برای تعیین مشخصات فنی کافی نیست. باید نوع گرید ماده، مشخصات مکانیکی، روش تولید و الزامات پروژه نیز مشخص باشند.
برای تولید اتصالات دست‌ساز و جوشی، استفاده از مواد اولیه سازگار با لوله اهمیت زیادی دارد. اگر قطعاتی با مشخصات نامتناسب به یکدیگر جوش داده شوند، کیفیت اتصال می‌تواند تحت تأثیر قرار گیرد.
بنابراین در زمان سفارش یا استعلام فنی بهتر است موارد زیر مشخص شود:
- نوع پلی‌اتیلن
- گرید مواد
- مشخصات مکانیکی
- مواد اولیه نو یا شرایط استفاده از مواد بازیافتی طبق الزامات پروژه
- ضخامت قطعات
- روش جوش
- الزامات کنترل کیفیت
در پروژه‌های حساس، مشخصات مواد اولیه باید با استاندارد یا Specification پروژه تطبیق داده شود.

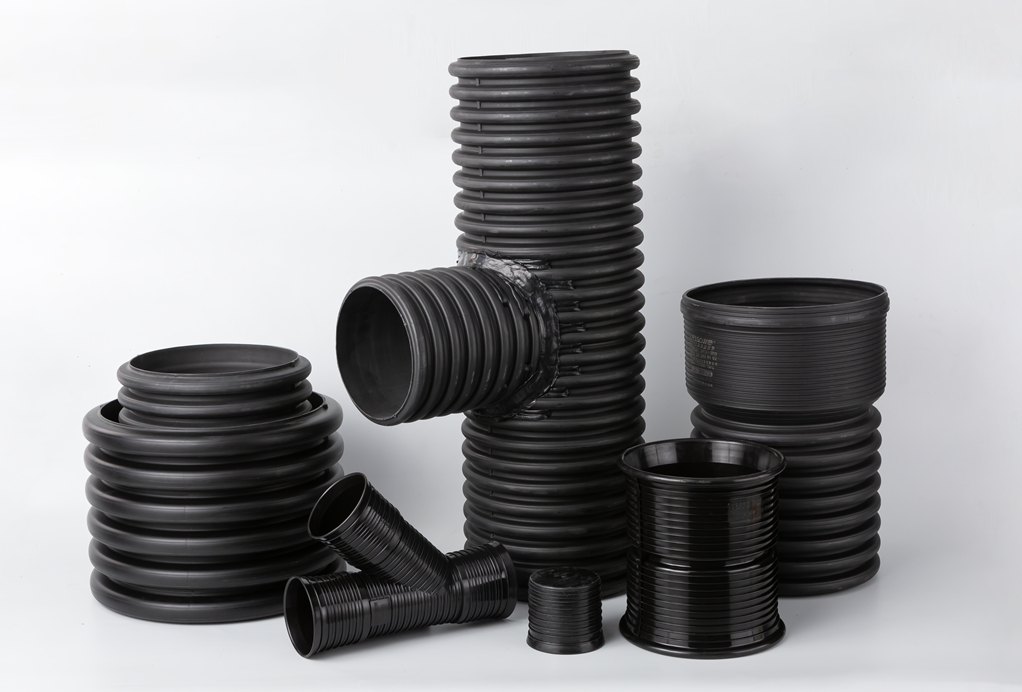

انواع اتصالات دوجداره کاروگیت
اتصالات دوجداره کاروگیت بر اساس عملکرد به چند گروه اصلی تقسیم می‌شوند.
رابط دوجداره کاروگیت
رابط برای اتصال دو شاخه لوله در امتداد یک مسیر استفاده می‌شود. مهم‌ترین نکته در رابط، هم‌محوری دو لوله و ایجاد اتصال پایدار و آب‌بندی‌شده است.
طول رابط، قطر، ساختار داخلی و نحوه قرارگیری در محل اتصال باید با مشخصات لوله هماهنگ باشد.
زانو دوجداره کاروگیت
زانو برای تغییر مسیر خط استفاده می‌شود. زاویه زانو می‌تواند بر اساس طراحی شبکه متفاوت باشد.
زاویه‌های متداول ممکن است شامل ۱۵، ۳۰، ۴۵ و ۹۰ درجه باشند، اما زاویه نهایی باید بر اساس نقشه و شرایط پروژه تعیین شود.
در انتخاب زانو، علاوه بر سایز باید شعاع خم و شکل داخلی مسیر نیز بررسی شود. زانویی که هندسه نامناسب داشته باشد می‌تواند باعث تغییر نامطلوب مسیر جریان یا ایجاد تنش در محل اتصال شود.
سه‌راهی دوجداره کاروگیت
سه‌راهی برای ایجاد انشعاب از خط اصلی استفاده می‌شود. در این قطعه معمولاً یک ورودی اصلی و یک شاخه فرعی وجود دارد.
سه‌راهی می‌تواند با قطرهای مساوی یا متفاوت طراحی شود. برای مثال ممکن است خط اصلی قطر بزرگ‌تری داشته باشد و شاخه فرعی با قطر کوچک‌تر به آن متصل شود.
بنابراین در زمان سفارش سه‌راهی باید قطر خط اصلی و قطر انشعاب به‌صورت جداگانه مشخص شوند.
تبدیل دوجداره کاروگیت
تبدیل برای اتصال دو لوله با قطر متفاوت کاربرد دارد. در این قطعه، مشخص بودن قطر ورودی و خروجی اهمیت زیادی دارد.
تبدیل می‌تواند در شبکه‌هایی استفاده شود که قطر لوله در مسیر تغییر می‌کند یا برای اتصال تجهیزات و سازه‌هایی با ورودی متفاوت مورد نیاز است.
اتصالات اختصاصی
در پروژه‌های بزرگ، همیشه نمی‌توان با اتصالات استاندارد موجود تمام نیازهای اجرایی را پوشش داد. در چنین شرایطی امکان ساخت اتصالات اختصاصی بر اساس نقشه وجود دارد.
اتصالات اختصاصی بزرگ‌تر معمولاً با روش دست‌ساز و جوشی ساخته می‌شوند و باید نقشه ساخت، ابعاد، زاویه‌ها، محل اتصال و نوع مواد اولیه مشخص باشد.
روش‌های اتصال اتصالات دوجداره کاروگیت به لوله
نوع اتصال یکی از مهم‌ترین بخش‌های طراحی و اجرای شبکه است. بسته به نوع لوله و اتصال، روش‌های مختلفی می‌توان استفاده کرد.
یکی از روش‌های رایج، استفاده از کوپلر و آب‌بندی با واشر الاستومری است. در این روش، طراحی اتصال به‌گونه‌ای است که لوله و اتصال در محل مشخص قرار گرفته و آب‌بندی توسط واشر انجام می‌شود.
روش دیگر، جوشکاری پلی‌اتیلن است که در اتصالات دست‌ساز و پروژه‌های خاص کاربرد بیشتری دارد.
در برخی اتصالات، ممکن است ترکیبی از اجزای مکانیکی و آب‌بندی استفاده شود. روش نهایی باید با مشخصات محصول و طراحی شبکه هماهنگ باشد.
نکته مهم این است که نوع اتصال باید پیش از تهیه قطعه مشخص شود. نمی‌توان یک اتصال را بدون توجه به نوع اتصال لوله، صرفاً بر اساس قطر انتخاب کرد.
ابعاد مهم هنگام سفارش اتصال
برای جلوگیری از اشتباه در ساخت یا تأمین اتصال، بهتر است اطلاعات فنی به‌صورت کامل اعلام شود.
حداقل مشخصات مورد نیاز شامل موارد زیر است:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع اتصال | زانو، سه‌راهی، تبدیل، رابط و… |
| سایز | قطر اسمی یا مشخصات ابعادی لوله |
| سایز شاخه فرعی | در سه‌راهی و اتصالات انشعابی |
| زاویه | مخصوص زانو و برخی اتصالات خاص |
| طول | طول کلی یا طول هر شاخه |
| جنس | پلی‌اتیلن و گرید مورد نیاز |
| نوع ساخت | قالبی یا دست‌ساز و جوشی |
| نوع اتصال | واشردار، جوشی یا روش مشخص پروژه |
| نوع آب‌بندی | واشر و مشخصات آن |
| کاربرد | فاضلاب، زهکشی، آب سطحی و… |
| شرایط نصب | دفنی، منهولی یا شرایط خاص |
این اطلاعات باعث می‌شود اتصال دقیقاً متناسب با شرایط واقعی پروژه تولید شود.
تفاوت اتصال قالبی و جوشی
مهم‌ترین تفاوت این دو روش در فرآیند تولید و کنترل هندسه قطعه است.
در روش قالبی، شکل اتصال از طریق قالب ایجاد می‌شود و برای تولید سری قطعات در سایزهای مشخص مناسب است.
در روش دست‌ساز و جوشی، قطعه بر اساس ابعاد مورد نیاز ساخته می‌شود و امکان تولید هندسه‌های متنوع‌تر و سایزهای بزرگ‌تر وجود دارد.
به همین دلیل برای پروژه‌ای که به یک سه‌راهی بزرگ با ابعاد اختصاصی نیاز دارد، روش دست‌ساز و جوشی انعطاف بیشتری ایجاد می‌کند.
از طرف دیگر، در اتصالات جوشی باید کنترل کیفیت جوش با دقت بیشتری انجام شود.
کنترل ابعادی اتصالات دوجداره کاروگیت
کنترل ابعادی فقط اندازه‌گیری قطر اتصال نیست. بسته به نوع قطعه باید چندین بعد کنترل شود.
در یک اتصال بزرگ ممکن است موارد زیر اهمیت داشته باشند:
- قطر داخلی
- قطر خارجی
- طول کلی
- طول هر شاخه
- زاویه اتصال
- محل قرارگیری شاخه فرعی
- ضخامت قطعات
- ارتفاع پروفیل
- موقعیت محل اتصال
- هم‌محوری
برای مثال، در یک سه‌راهی دوجداره، اگر محل شاخه فرعی چند سانتی‌متر با موقعیت طراحی اختلاف داشته باشد، ممکن است در زمان نصب با مسیر واقعی خط هماهنگ نشود.
به همین دلیل ساخت اتصالات پروژه‌ای بزرگ بهتر است بر اساس نقشه یا ابعاد دقیق محل نصب انجام شود.
کاربرد اتصالات دوجداره کاروگیت
این اتصالات در پروژه‌های مختلفی کاربرد دارند؛ از جمله:
- شبکه‌های جمع‌آوری فاضلاب
- خطوط زهکشی
- انتقال آب‌های سطحی
- شبکه‌های فاضلاب شهری
- پروژه‌های عمرانی
- محوطه‌سازی صنعتی
- زهکشی راه‌ها
- سیستم‌های جمع‌آوری روان‌آب
- اتصال لوله به منهول
- خطوط زیرزمینی انتقال سیالات
در هر کاربرد، شرایط بارگذاری، نوع خاک، عمق دفن، نوع سیال و روش اجرای شبکه باید در انتخاب اتصال لحاظ شود.
نکات مهم انتخاب اتصال برای پروژه
برای انتخاب صحیح اتصال دوجداره کاروگیت، این موارد را به‌ترتیب بررسی کنید:
اول، سایز لوله را مشخص کنید. قطر اسمی به‌تنهایی ممکن است کافی نباشد و ابعاد واقعی محل اتصال باید کنترل شود.
دوم، نوع اتصال را مشخص کنید. باید معلوم باشد قطعه رابط، زانو، سه‌راهی، تبدیل یا اتصال اختصاصی است.
سوم، روش اتصال را تعیین کنید. اتصال واشردار و اتصال جوشی الزامات متفاوتی دارند.
چهارم، جنس و گرید مواد اولیه را مشخص کنید. مواد اتصال باید با سیستم لوله و الزامات پروژه سازگار باشند.
پنجم، ابعاد اجرایی را کنترل کنید. طول، قطر، زاویه و محل شاخه‌ها باید قبل از ساخت مشخص باشند.
ششم، روش تولید را در نظر بگیرید. در سایزهای ۱۱۰ تا ۲۵۰، تولید قالبی رایج است و در سایزهای ۲۵۰ تا ۱۲۰۰، تولید دست‌ساز و جوشی امکان ساخت اتصالات بزرگ و سفارشی را فراهم می‌کند.
چک‌لیست فنی اتصالات دوجداره کاروگیت
قبل از تأیید اتصال برای پروژه، موارد زیر بررسی شود:
- سایز لوله مشخص شده است.
- قطر داخلی و خارجی کنترل شده است.
- نوع اتصال مشخص است.
- زاویه قطعه در صورت نیاز تعیین شده است.
- طول اتصال مشخص است.
- سایز شاخه فرعی در اتصالات انشعابی مشخص است.
- جنس مواد اولیه مشخص است.
- روش تولید مشخص است.
- نوع اتصال به لوله تعیین شده است.
- نوع آب‌بندی مشخص است.
- ابعاد محل نصب بررسی شده است.
- کیفیت جوش در قطعات دست‌ساز کنترل شده است.
- اتصال با لوله اصلی از نظر ابعاد و جنس سازگار است.
سوالات متداول درباره اتصالات دوجداره کاروگیت
اتصالات دوجداره کاروگیت در چه سایزهایی تولید می‌شوند؟
محدوده تولید این اتصالات می‌تواند از حدود ۱۱۰ تا ۱۲۰۰ میلی‌متر باشد. در این دسته‌بندی، سایزهای ۱۱۰ تا ۲۵۰ میلی‌متر به‌صورت قالبی و سایزهای ۲۵۰ تا ۱۲۰۰ میلی‌متر به‌صورت دست‌ساز و جوشی تولید می‌شوند.
تفاوت اتصال قالبی با اتصال دست‌ساز و جوشی چیست؟
در اتصال قالبی، شکل قطعه توسط قالب ایجاد می‌شود؛ اما در روش دست‌ساز و جوشی، قطعه از اجزای پلی‌اتیلنی ساخته و با جوش به یکدیگر متصل می‌شود. روش دوم برای سایزهای بزرگ‌تر و ساخت اتصالات اختصاصی انعطاف بیشتری دارد.
جنس اتصالات دوجداره کاروگیت چیست؟
در بسیاری از کاربردها، ماده اصلی پلی‌اتیلن است؛ اما گرید مواد و مشخصات دقیق آن باید بر اساس لوله، روش تولید و Specification پروژه تعیین شود.
آیا همه اتصالات دوجداره با واشر متصل می‌شوند؟
خیر. نوع اتصال می‌تواند واشردار، جوشی یا بر اساس طراحی خاص پروژه باشد. روش اتصال باید با ساختار لوله و مشخصات اتصال هماهنگ شود.
برای ساخت اتصال دوجداره بزرگ چه اطلاعاتی لازم است؟
حداقل باید سایز لوله، نوع اتصال، قطر شاخه‌ها، زاویه، طول، جنس مواد اولیه، روش اتصال و شرایط نصب مشخص شود. برای قطعات بزرگ و اختصاصی، نقشه یا ابعاد دقیق محل نصب نیز اهمیت زیادی دارد.
آیا سایز اسمی برای انتخاب اتصال کافی است؟
خیر. علاوه بر سایز اسمی باید قطر واقعی، نوع پروفیل، ابعاد محل اتصال، روش آب‌بندی و سایر مشخصات اجرایی بررسی شود.
اتصالات دوجداره کاروگیت بیشتر در چه پروژه‌هایی استفاده می‌شوند؟
شبکه‌های فاضلاب، زهکشی، انتقال آب‌های سطحی، جمع‌آوری روان‌آب، پروژه‌های عمرانی و خطوط زیرزمینی از مهم‌ترین کاربردهای این اتصالات هستند.
