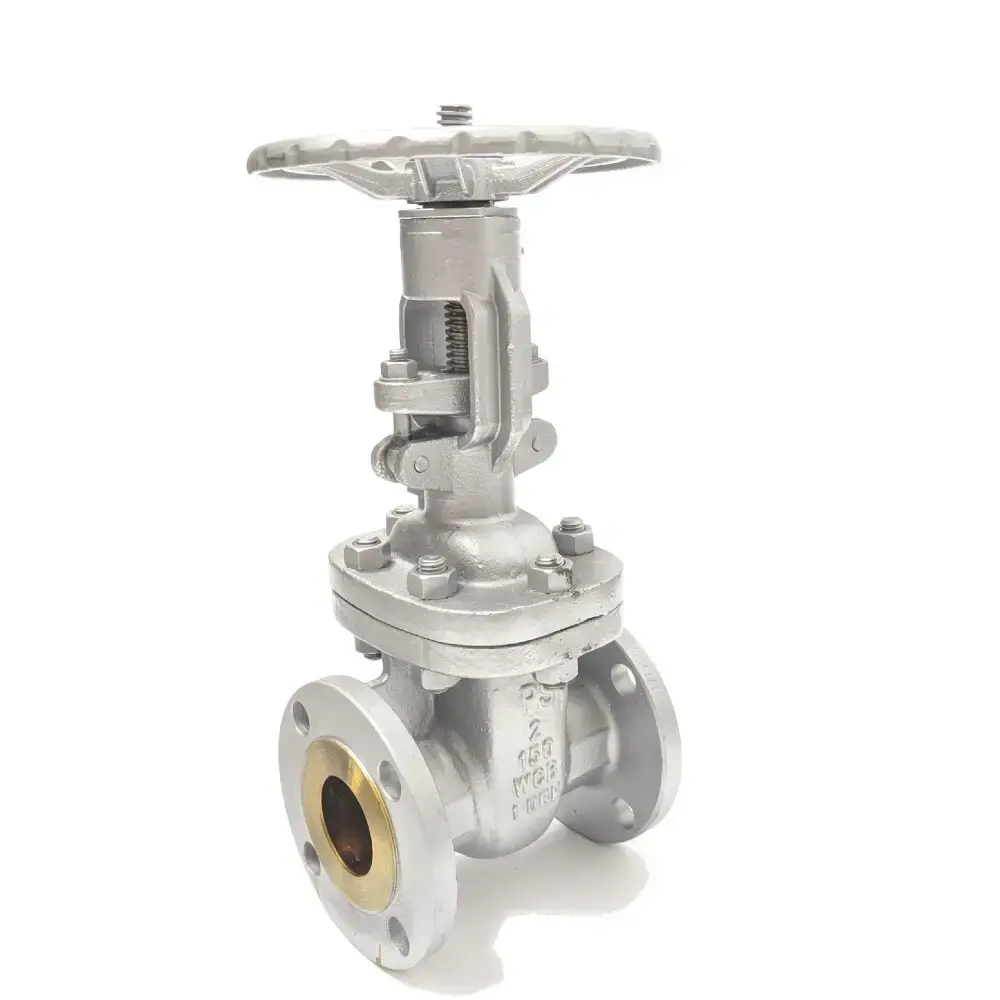

گیت ولو فولادی کلاس ۱۵۰ یکی از شیرآلات صنعتی پرکاربرد در سیستمهای پایپینگ است که برای قطع و وصل جریان سیالات در خطوط لوله مورد استفاده قرار میگیرد. ساختار این شیر بهگونهای است که با حرکت عمودی گیت، مسیر عبور سیال بهطور کامل باز یا بسته میشود. به همین دلیل، گیت ولو بیشتر برای شرایطی کاربرد دارد که هدف اصلی، ایجاد مسیر عبور کامل یا قطع جریان باشد و نه تنظیم مداوم دبی.
استفاده از گیت ولو فولادی کلاس ۱۵۰ در صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع شیمیایی، تأسیسات صنعتی، خطوط انتقال آب و بسیاری از پروژههای فرایندی دیده میشود. انتخاب صحیح این شیر به عواملی مانند سایز خط، نوع سیال، دمای کاری، فشار، جنس بدنه و تریم، نوع اتصال و استاندارد ساخت وابسته است.
نکته مهم این است که عبارت Class 150 بهتنهایی به معنی تحمل ثابت ۱۵۰ psi در تمام شرایط کاری نیست. ریتینگ فشار و دمای شیر بر اساس متریال و استاندارد مربوطه تعیین میشود و برای انتخاب نهایی باید جدول Pressure-Temperature Rating محصول بررسی شود.
گیت ولو فولادی کلاس ۱۵۰ در سیستمهای پایپینگ چه کاربردی دارد؟
مهمترین وظیفه گیت ولو، ایجاد امکان قطع کامل جریان در یک بخش از خط لوله است. زمانی که شیر کاملاً باز باشد، مسیر عبور جریان در طراحی مناسب، نسبتاً مستقیم و کممحدودیت است و زمانی که کاملاً بسته شود، جریان در آن بخش متوقف میشود.
به همین دلیل این شیر در نقاطی از شبکه نصب میشود که نیاز به ایزوله کردن تجهیزات یا بخش مشخصی از خط وجود دارد. برای مثال، در یک واحد صنعتی میتوان از گیت ولو در ورودی یا خروجی تجهیزات، خطوط انتقال، انشعابات اصلی و بخشهایی که برای تعمیرات نیاز به جداسازی دارند استفاده کرد.
گیت ولو معمولاً برای تنظیم پیوسته جریان انتخاب نمیشود. قرار دادن گیت در وضعیت نیمهباز برای مدت طولانی میتواند باعث ایجاد شرایط نامناسب جریان، سایش اجزای داخلی و کاهش عمر کاری شیر شود. برای کنترل دبی، بسته به شرایط سرویس، شیرهایی مانند Globe Valve یا Control Valve ممکن است انتخاب مناسبتری باشند.
استفاده از گیت ولو فولادی کلاس ۱۵۰ در صنایع نفت، گاز و پتروشیمی
یکی از مهمترین حوزههای مصرف گیت ولوهای فولادی، صنایع نفت و گاز و واحدهای پتروشیمی است. در این صنایع، خطوط لوله متعددی برای انتقال سیالات، خوراک، محصولات فرایندی و سرویسهای جانبی وجود دارد و امکان قطع جریان در بخشهای مختلف اهمیت زیادی دارد.
گیت ولو کلاس ۱۵۰ میتواند در پروژههایی استفاده شود که ریتینگ فشار و دمای موردنیاز خط با ظرفیت واقعی شیر مطابقت داشته باشد. در زمان انتخاب برای سرویسهای نفت و گاز، تنها توجه به سایز و Class کافی نیست و باید عواملی مانند جنس متریال، نوع سیال، دمای کاری، خوردگی، الزامات آببندی و استانداردهای پروژه نیز بررسی شوند.
در سرویسهای حساس، مشخصات فنی درجشده در Datasheet و مدارک سازنده باید با الزامات پروژه مطابقت داشته باشد.
کاربرد گیت ولو کلاس ۱۵۰ در خطوط انتقال سیالات
گیت ولو فولادی کلاس ۱۵۰ میتواند در بخشهای مختلف خطوط انتقال سیالات نصب شود. کاربرد آن معمولاً زمانی اهمیت بیشتری پیدا میکند که لازم باشد یک قسمت از سیستم برای تعمیر، سرویس، بازرسی یا تغییرات اجرایی از مدار خارج شود.
از جمله محلهای کاربرد میتوان به موارد زیر اشاره کرد:
- خطوط انتقال آب صنعتی
- خطوط فرایندی کارخانهها
- خطوط نفت و فرآوردههای نفتی
- برخی خطوط گاز با شرایط کاری متناسب
- واحدهای پتروشیمی
- نیروگاهها و تأسیسات انرژی
- صنایع شیمیایی
- سیستمهای انتقال سیالات صنعتی
- خطوط ورودی و خروجی تجهیزات
- بخشهایی از شبکه که نیاز به ایزولاسیون دارند
البته مناسب بودن Class 150 برای هر خط باید بر اساس شرایط واقعی سرویس و جدول فشار-دما بررسی شود.
نقش گیت ولو در قطع و وصل جریان
ساختار گیت ولو برای عملکرد On/Off طراحی شده است. در حالت باز، گیت از مسیر عبور سیال خارج میشود و در حالت بسته، مسیر را مسدود میکند.
این ویژگی باعث شده است گیت ولو برای خطوطی که به عبور جریان با افت فشار کمتر در حالت کاملاً باز نیاز دارند، مورد توجه قرار گیرد. با این حال، عملکرد واقعی شیر به طراحی داخلی، نوع گیت، سیت، قطر مسیر عبور، متریال و کیفیت ساخت نیز وابسته است.
برای بهرهبرداری صحیح، باز و بسته کردن شیر باید متناسب با دستورالعمل سازنده انجام شود و از اعمال نیروی غیرمجاز به Handwheel یا Stem جلوگیری شود.
ساختار گیت ولو فولادی کلاس ۱۵۰
گیت ولو فولادی از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد شیر دارند. مهمترین اجزا عبارتاند از:
بدنه یا Body
بدنه، محفظه اصلی شیر است و مسیر عبور سیال را در خود جای میدهد. فولاد کربنی یکی از متریالهای رایج برای ساخت بدنه گیت ولوهای صنعتی است، اما بسته به شرایط سرویس میتوان از فولادهای زنگنزن یا آلیاژی نیز استفاده کرد.
گیت یا Gate
گیت قطعهای است که با حرکت خود مسیر عبور سیال را باز یا بسته میکند. طراحی گیت میتواند بر عملکرد، آببندی و شرایط نگهداری شیر تأثیر داشته باشد.
سیت یا Seat
سیت محل تماس گیت در زمان بسته شدن شیر است و نقش مهمی در آببندی دارد. جنس و طراحی سیت باید متناسب با سیال، فشار، دما و شرایط کاری انتخاب شود.
استم یا Stem
Stem حرکت موردنیاز برای جابهجایی گیت را منتقل میکند. در طراحیهای مختلف، ممکن است Stem به شکل Rising Stem یا Non-Rising Stem باشد.
Bonnet
Bonnet قسمت بالایی بدنه است که اجزایی مانند Stem و بخشهای مربوط به آببندی را در خود جای میدهد. طراحی اتصال Bonnet به Body نیز بسته به نوع شیر و استاندارد ساخت متفاوت است.
مزایای استفاده از گیت ولو فولادی کلاس ۱۵۰
یکی از دلایل استفاده گسترده از گیت ولو فولادی، امکان استفاده از آن در طیف متنوعی از خطوط صنعتی است. برخی مزایای مهم آن عبارتاند از:
- مناسب برای قطع و وصل جریان
- امکان استفاده در سایزهای مختلف
- قابلیت استفاده در خطوط صنعتی متعدد
- مقاومت مناسب بدنه فولادی در شرایط کاری متناسب
- امکان انتخاب متریالهای مختلف
- تنوع در طراحی و نوع اتصال
- قابلیت استفاده برای ایزوله کردن بخشهایی از خط
- مناسب بودن برای بسیاری از پروژههای پایپینگ
- امکان انتخاب بر اساس استاندارد و مشخصات فنی پروژه
با این حال، هیچ نوع گیت ولو را نمیتوان بدون بررسی شرایط سرویس برای تمام خطوط مناسب دانست.
چه زمانی گیت ولو کلاس ۱۵۰ انتخاب مناسبی است؟
انتخاب گیت ولو کلاس ۱۵۰ زمانی منطقی است که مشخصات واقعی خط با ریتینگ فشار و دمای شیر مطابقت داشته باشد و کاربرد موردنظر نیز قطع و وصل جریان باشد.
برای تصمیمگیری باید حداقل موارد زیر مشخص شوند:
سایز خط: قطر نامی لوله و شیر باید با طراحی سیستم هماهنگ باشد.
فشار کاری: فشار واقعی خط باید با Pressure Rating شیر در دمای کاری مطابقت داشته باشد.
دمای سیال: افزایش دما میتواند ریتینگ مجاز فشار را تحت تأثیر قرار دهد.
نوع سیال: آب، گاز، نفت، مواد شیمیایی و سیالات خورنده به متریالهای متفاوتی نیاز دارند.
جنس بدنه و تریم: متریال باید با شرایط خوردگی، دما و فشار سازگار باشد.
نوع اتصال: در بسیاری از پروژههای صنعتی، گیت ولو به صورت فلنجی انتخاب میشود؛ اما نوع اتصال باید مطابق طراحی خط و استاندارد پروژه باشد.
استاندارد ساخت: مشخصات استانداردی و مدارک فنی سازنده باید پیش از خرید بررسی شوند.
گیت ولو فولادی کلاس ۱۵۰ فلنجی برای چه پروژههایی مناسب است؟
گیت ولو فلنجی زمانی کاربرد دارد که شیر باید به وسیله فلنج و پیچ و مهره به خط لوله متصل شود. این نوع اتصال در بسیاری از پروژههای صنعتی به دلیل قابلیت جداسازی در زمان تعمیرات مورد استفاده قرار میگیرد.
در زمان انتخاب، فقط توجه به Class 150 کافی نیست. ابعاد فلنج، نوع Face، سایز، استاندارد اتصال و مشخصات لوله نیز باید با یکدیگر هماهنگ باشند.
همچنین گسکت و پیچومهرههای مورد استفاده باید متناسب با شرایط کاری و مشخصات فلنج انتخاب شوند.
نکات مهم برای انتخاب گیت ولو فولادی کلاس ۱۵۰
برای خرید یا تأمین این محصول بهتر است مشخصات زیر قبل از استعلام آماده باشد:
- نوع شیر: Gate Valve
- Pressure Class: Class 150
- سایز اسمی
- نوع سیال
- فشار کاری
- دمای کاری
- متریال Body
- متریال Gate
- متریال Stem
- نوع Seat
- نوع اتصال
- استاندارد ساخت
- استاندارد تست
- نوع Stem
- نوع Bonnet
- شرایط نصب
- مدارک فنی موردنیاز پروژه
ارائه این اطلاعات به سازنده یا تأمینکننده باعث میشود پیشنهاد فنی دقیقتری دریافت شود و احتمال انتخاب محصول نامتناسب کاهش پیدا کند.
هنگام خرید گیت ولو فولادی کلاس ۱۵۰ چه مدارکی اهمیت دارد؟
در خریدهای صنعتی، مشخصات درجشده روی پلاک شیر تنها معیار کافی برای ارزیابی محصول نیست. بسته به سطح حساسیت پروژه، مدارکی مانند Datasheet، Material Certificate، گزارش تست و مدارک انطباق با استانداردهای موردنیاز پروژه ممکن است درخواست شود.
برای پروژههای صنعتی بزرگتر، بهتر است مشخصات فنی محصول پیش از خرید با استانداردهای پروژه و مدارک مهندسی مانند P&ID و Valve Specification تطبیق داده شود.
گیت ولو فولادی کلاس ۱۵۰ برای چه سیالاتی قابل استفاده است؟
پاسخ این سؤال به متریال و طراحی دقیق شیر وابسته است. فولاد کربنی، استنلس استیل و فولادهای آلیاژی رفتار یکسانی در برابر همه سیالات ندارند.
بنابراین نمیتوان صرفاً بر اساس عبارت «فولادی کلاس ۱۵۰» اعلام کرد که یک شیر برای هر نوع سیالی مناسب است. نوع سیال، ترکیب شیمیایی، دما، فشار، میزان خورندگی و الزامات آببندی باید در انتخاب لحاظ شوند.
سوالات متداول درباره گیت ولو فولادی کلاس ۱۵۰
آیا Class 150 به معنی فشار کاری ۱۵۰ psi است؟
خیر. Class 150 یک ریتینگ استاندارد فشار-دما است و فشار مجاز شیر به عواملی مانند متریال و دمای کاری وابسته است. برای تعیین فشار مجاز باید جدول Pressure-Temperature Rating مربوط به محصول بررسی شود.
گیت ولو فولادی کلاس ۱۵۰ بیشتر برای چه کاری استفاده میشود؟
کاربرد اصلی آن قطع و وصل جریان و ایزوله کردن بخشهایی از خطوط لوله است. استفاده از گیت ولو برای کنترل دائمی و تنظیم دبی معمولاً کاربرد اصلی این نوع شیر نیست.
آیا گیت ولو کلاس ۱۵۰ برای خطوط نفت و گاز مناسب است؟
در صورت مطابقت فشار، دما، متریال، نوع سیال، استاندارد و الزامات پروژه، میتواند مورد استفاده قرار گیرد. انتخاب نهایی باید بر اساس مشخصات واقعی سرویس انجام شود.
گیت ولو فولادی کلاس ۱۵۰ در چه سایزهایی تولید میشود؟
این شیر در سایزهای مختلف صنعتی تولید میشود و سایز قابل تأمین به سازنده، استاندارد، طراحی و سفارش پروژه بستگی دارد. سایز باید بر اساس قطر نامی خط و مشخصات سیستم انتخاب شود.
تفاوت گیت ولو فولادی و استنلس استیل کلاس ۱۵۰ چیست؟
مهمترین تفاوت در متریال ساخت و مقاومت آنها در برابر شرایط محیطی و سیال است. فولاد کربنی برای بسیاری از سرویسهای عمومی صنعتی کاربرد دارد، در حالی که استنلس استیل در شرایطی که مقاومت به خوردگی اهمیت بیشتری دارد میتواند انتخاب شود.
آیا گیت ولو کلاس ۱۵۰ برای تنظیم جریان مناسب است؟
کاربرد اصلی گیت ولو قطع و وصل جریان است. استفاده مداوم از شیر در وضعیت نیمهباز میتواند باعث سایش و شرایط نامناسب جریان شود؛ بنابراین برای کنترل دقیق دبی معمولاً باید نوع مناسب دیگری از شیرآلات بررسی شود.
در زمان استعلام گیت ولو فولادی کلاس ۱۵۰ چه اطلاعاتی باید ارائه شود؟
حداقل باید سایز، Class، نوع سیال، فشار، دما، متریال موردنیاز، نوع اتصال، استاندارد و شرایط کاری مشخص شود. برای پروژههای صنعتی، ارائه Datasheet یا Valve Specification میتواند دقت استعلام را بیشتر کند.
آیا نوع سیت در انتخاب گیت ولو اهمیت دارد؟
بله. نوع و متریال سیت بر آببندی، مقاومت در برابر سیال، دما، فشار و شرایط کاری تأثیر دارد و باید متناسب با سرویس انتخاب شود.
آیا گیت ولو کلاس ۱۵۰ نیاز به نگهداری دارد؟
بله. بازرسی دورهای، بررسی نشتی، کنترل وضعیت Stem و Packing، بررسی خوردگی و اطمینان از عملکرد صحیح شیر میتواند به حفظ عملکرد آن کمک کند. دوره نگهداری به نوع سرویس و دستورالعمل سازنده وابسته است.
هنگام انتخاب گیت ولو فولادی کلاس ۱۵۰ مهمترین اشتباه چیست؟
یکی از اشتباهات رایج، انتخاب شیر صرفاً بر اساس سایز و Class است. فشار و دمای واقعی، نوع سیال، متریال، استاندارد، نوع سیت، اتصال و الزامات پروژه نیز باید همزمان بررسی شوند.
