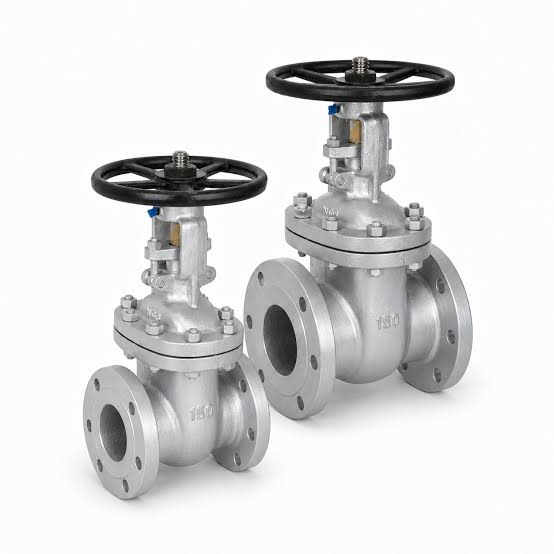

گیت ولو فولادی کلاس ۱۵۰ برای نفت، گاز و پتروشیمی؛ کاربرد و الزامات فنی

گیت ولو فولادی کلاس ۱۵۰ یکی از شیرآلاتی است که در بسیاری از سیستم‌های پایپینگ صنایع نفت، گاز و پتروشیمی برای قطع و وصل جریان و ایزوله کردن بخش‌های مختلف خط مورد استفاده قرار می‌گیرد. در این صنایع، انتخاب شیر تنها بر اساس سایز و Class انجام نمی‌شود و عواملی مانند نوع سیال، فشار، دما، متریال، استاندارد ساخت، نوع آب‌بندی و شرایط نصب باید هم‌زمان بررسی شوند.

در واحدهای فرایندی، خطوط انتقال، تجهیزات جانبی و بخش‌های مختلف تأسیسات صنعتی، گاهی لازم است یک قسمت از سیستم برای تعمیرات، بازرسی یا عملیات بهره‌برداری از مدار خارج شود. گیت ولو می‌تواند در چنین شرایطی به عنوان یکی از تجهیزات ایزولاسیون مورد استفاده قرار گیرد.

نکته مهم این است که Class 150 به معنی فشار ثابت ۱۵۰ psi در تمام شرایط کاری نیست. ریتینگ واقعی شیر به متریال و دمای کاری وابسته است و باید بر اساس جدول Pressure-Temperature Rating و استاندارد مربوطه بررسی شود.

کاربرد گیت ولو فولادی کلاس ۱۵۰ در صنایع نفت و گاز

در صنایع نفت و گاز، خطوط لوله وظیفه انتقال مواد اولیه، محصولات، گازها و سیالات جانبی را بر عهده دارند. در بسیاری از این خطوط، نیاز به شیرهایی وجود دارد که بتوانند جریان را در حالت باز یا بسته مدیریت کنند.

گیت ولو به دلیل ساختار خود بیشتر برای On/Off Service و ایزولاسیون مناسب است. زمانی که شیر کاملاً باز باشد، مسیر عبور جریان باز می‌شود و در وضعیت بسته، جریان در بخش موردنظر متوقف می‌شود.

کاربردهای آن می‌تواند شامل موارد زیر باشد:

• خطوط انتقال سیالات نفتی
• برخی خطوط گاز
• خطوط ورودی و خروجی تجهیزات
• بخش‌هایی از واحدهای فرایندی
• خطوط سرویس‌های جانبی
• سیستم‌های انتقال مواد اولیه و محصولات
• نقاط ایزولاسیون تجهیزات
• بخش‌هایی از خطوط که برای تعمیرات باید از مدار خارج شوند

البته استفاده از Class 150 باید با فشار و دمای واقعی خط مطابقت داشته باشد.

گیت ولو کلاس ۱۵۰ در واحدهای پتروشیمی

واحدهای پتروشیمی معمولاً دارای شبکه گسترده‌ای از خطوط فرایندی هستند که سیالات مختلف با شرایط متفاوت در آن‌ها جریان دارند. بنابراین مشخصات شیر باید با سرویس هر خط تطبیق داده شود.

در چنین پروژه‌هایی ممکن است یک گیت ولو در یک خط با سیال نسبتاً عمومی و شیر دیگری در خطی با شرایط شیمیایی متفاوت مورد استفاده قرار گیرد. بنابراین نمی‌توان صرفاً بر اساس یک مدل عمومی، تمام کاربردها را یکسان در نظر گرفت.

در زمان انتخاب باید مواردی مانند:

• نوع ماده عبوری
• فشار طراحی
• دمای طراحی
• خوردگی
• متریال Body
• متریال Trim
• نوع Seat
• نوع اتصال
• استاندارد پروژه

بررسی شوند.

چرا ایزولاسیون در صنایع نفت و گاز اهمیت دارد؟

یکی از مهم‌ترین کاربردهای گیت ولو، فراهم کردن امکان جداسازی یک قسمت از سیستم است. در واحدهای صنعتی، ممکن است یک تجهیز نیاز به تعمیر، بازرسی یا تعویض داشته باشد، در حالی که سایر قسمت‌های سیستم باید همچنان در مدار باقی بمانند.

در این شرایط، شیر ایزولاسیون می‌تواند جریان را در بخش مشخصی متوقف کند.

گیت ولو به دلیل ساختار مناسب برای باز و بسته شدن کامل، در بسیاری از نقاطی که هدف اصلی ایزولاسیون است مورد استفاده قرار می‌گیرد.

با این حال، طراحی نهایی سیستم باید توسط تیم مهندسی پروژه انجام شود و محل نصب هر شیر بر اساس P&ID، Line List و فلسفه بهره‌برداری تعیین شود.

آیا گیت ولو کلاس ۱۵۰ برای گاز مناسب است؟

پاسخ به این سؤال به شرایط واقعی سرویس بستگی دارد. گازها از نظر ترکیب شیمیایی، فشار، دما و میزان خورندگی می‌توانند تفاوت زیادی داشته باشند.

در صورتی که فشار و دمای خط در محدوده مجاز شیر باشد و متریال و سیستم آب‌بندی نیز با سرویس سازگار باشند، گیت ولو می‌تواند در برخی خطوط گاز مورد استفاده قرار گیرد.

برای سرویس گاز، توجه به آب‌بندی Stem و Seat اهمیت بیشتری پیدا می‌کند و باید مشخصات محصول با الزامات پروژه تطبیق داده شود.

گیت ولو فولادی کلاس ۱۵۰ در خطوط نفتی

در خطوط انتقال نفت و برخی فرآورده‌های نفتی، شیرهای قطع و وصل برای ایزوله کردن بخش‌های مختلف خط مورد نیاز هستند.

فولاد کربنی در بسیاری از کاربردهای صنعتی برای بدنه گیت ولو مورد استفاده قرار می‌گیرد، اما انتخاب متریال به ترکیب سیال و شرایط کاری وابسته است.

اگر سیال دارای ترکیبات خورنده یا شرایط ویژه باشد، ممکن است لازم باشد متریال Body و Trim با دقت بیشتری انتخاب شوند.

بنابراین در یک خط نفتی نیز عبارت «گیت ولو فولادی کلاس ۱۵۰» به‌تنهایی اطلاعات کافی برای انتخاب محصول نیست.

نقش متریال در سرویس‌های نفت و پتروشیمی

در صنایع نفت و پتروشیمی، متریال یکی از مهم‌ترین بخش‌های مشخصات شیر است. فولاد کربنی، استنلس استیل و برخی فولادهای آلیاژی می‌توانند در شرایط مختلف مورد استفاده قرار گیرند.

انتخاب متریال باید با موارد زیر هماهنگ باشد:

نوع سیال: ترکیب شیمیایی سیال می‌تواند روی انتخاب متریال تأثیر بگذارد.

دما: دمای بالا می‌تواند ریتینگ فشار-دما و خواص مکانیکی متریال را تحت تأثیر قرار دهد.

فشار: متریال و طراحی شیر باید برای فشار و دمای مربوطه مناسب باشند.

خوردگی: نوع و شدت خوردگی باید در انتخاب Body و Trim لحاظ شود.

استاندارد پروژه: گرید متریال باید مطابق مشخصات فنی پروژه انتخاب شود.

انتخاب Trim برای گیت ولو در صنایع نفت و گاز

در سرویس‌های صنعتی حساس، تنها جنس بدنه اهمیت ندارد. مجموعه Trim نیز باید با شرایط سرویس هماهنگ باشد.

اجزایی مانند Gate، Seat و Stem در عملکرد و آب‌بندی شیر نقش دارند. اگر این قطعات در برابر سیال یا شرایط کاری مقاومت کافی نداشته باشند، حتی یک بدنه مناسب نیز نمی‌تواند عملکرد مطلوب کل شیر را تضمین کند.

به همین دلیل، در زمان استعلام بهتر است Trim به صورت مشخص در Datasheet یا Valve Specification تعیین شود.

اهمیت Seat در گیت ولوهای مورد استفاده در پتروشیمی

Seat وظیفه ایجاد آب‌بندی در وضعیت بسته شیر را بر عهده دارد. نوع و متریال Seat باید با دما، فشار و سیال سازگار باشد.

در سرویس‌های فرایندی، انتخاب نامناسب Seat می‌تواند باعث نشتی یا کاهش عمر مفید شیر شود.

همچنین شرایط واقعی بهره‌برداری، تعداد دفعات باز و بسته شدن و نوع سیال می‌توانند در انتخاب طراحی سیت مؤثر باشند.

اهمیت Stem و Packing در سرویس‌های فرایندی

Stem از طریق انتقال حرکت به Gate، نقش مهمی در عملکرد مکانیکی شیر دارد. در اطراف Stem نیز سیستم Packing وظیفه کنترل نشتی را بر عهده دارد.

در صنایع نفت، گاز و پتروشیمی، کنترل نشتی اهمیت ویژه‌ای دارد. بنابراین در پروژه‌های حساس ممکن است الزامات مشخصی برای طراحی و آب‌بندی Stem در نظر گرفته شود.

نوع Packing باید برای دما، فشار و نوع سیال مناسب باشد و وضعیت آن در زمان بهره‌برداری نیز باید تحت کنترل قرار گیرد.

استانداردهای مورد توجه در گیت ولو صنایع نفت و گاز

استاندارد مورد استفاده به نوع شیر و الزامات پروژه بستگی دارد. در این حوزه ممکن است استانداردهایی مانند ASME B16.34، ASME B16.10، ASME B16.5 و API 600 در بخش‌های مختلف طراحی، ابعاد، اتصال یا ساخت مورد توجه قرار گیرند.

البته نباید تصور کرد تمام این استانداردها برای هر گیت ولو به یک شکل و به صورت هم‌زمان الزام‌آور هستند.

در زمان خرید باید مشخص شود هر استاندارد برای کدام بخش محصول درخواست شده است و آیا مدل پیشنهادی سازنده در دامنه کاربرد آن استاندارد قرار دارد یا خیر.

گیت ولو فلنجی کلاس ۱۵۰ در پروژه‌های نفت و پتروشیمی

مدل فلنجی در بسیاری از سیستم‌های صنعتی کاربرد دارد زیرا امکان جداسازی شیر از خط را برای تعمیر یا تعویض فراهم می‌کند.

در زمان انتخاب گیت ولو فلنجی باید موارد زیر با خط هماهنگ باشند:

• سایز فلنج
• Class
• استاندارد فلنج
• نوع Face
• ابعاد Face-to-Face
• مشخصات سوراخ‌های پیچ
• گسکت
• پیچ و مهره

عدم تطابق هر یک از این موارد می‌تواند نصب شیر را با مشکل مواجه کند.

گیت ولو کلاس ۱۵۰ برای چه بخش‌هایی از یک واحد صنعتی مناسب است؟

محل استفاده شیر باید بر اساس طراحی فرایند تعیین شود. گیت ولو می‌تواند در بخش‌هایی مانند خطوط ورودی و خروجی تجهیزات، خطوط انتقال، نقاط ایزولاسیون و بخش‌هایی از شبکه سرویس‌های صنعتی قرار گیرد.

در برخی سیستم‌ها نیز ممکن است شیر در کنار تجهیزات فرایندی نصب شود تا در زمان تعمیرات بتوان تجهیز را از سایر قسمت‌های خط جدا کرد.

با این حال، محل دقیق نصب باید از روی مدارک مهندسی پروژه تعیین شود و انتخاب شیر نباید صرفاً بر اساس کاربرد عمومی آن انجام گیرد.

آیا گیت ولو برای کنترل دبی در صنایع پتروشیمی مناسب است؟

کاربرد اصلی گیت ولو، قطع و وصل جریان است و معمولاً برای کنترل مداوم دبی انتخاب نمی‌شود.

قرار دادن گیت در وضعیت نیمه‌باز برای مدت طولانی می‌تواند شرایط نامناسب جریان و سایش قطعات داخلی ایجاد کند. در صورتی که فرآیند به کنترل دقیق دبی نیاز داشته باشد، باید شیر مناسب کنترل جریان بر اساس شرایط سرویس انتخاب شود.

به همین دلیل، در پروژه‌های پتروشیمی باید وظیفه هر شیر در P&ID و مشخصات فنی به صورت دقیق تعیین شود.

بررسی فشار و دمای گیت ولو کلاس ۱۵۰ در صنایع فرایندی

در پروژه‌های نفت و گاز، فشار و دما معمولاً از اطلاعات اصلی برای انتخاب شیر هستند.

برای ارزیابی گیت ولو کلاس ۱۵۰ باید فشار و دمای واقعی با Pressure-Temperature Rating متناسب با متریال و استاندارد شیر مقایسه شوند.

افزایش دما می‌تواند فشار مجاز را تغییر دهد؛ بنابراین استفاده از یک عدد ثابت برای تمام شرایط کاری روش مناسبی نیست.

اطلاعات زیر باید قبل از تأیید شیر مشخص باشند:

• Design Pressure
• Design Temperature
• Operating Pressure
• Operating Temperature
• Material
• Standard
• Fluid

الزامات خرید گیت ولو برای پروژه‌های نفت و گاز

در خرید پروژه‌ای، بهتر است مشخصات شیر به صورت کامل در درخواست خرید درج شود. اطلاعات مهم شامل موارد زیر است:

1. نوع شیر: Gate Valve
2. Class 150
3. سایز NPS یا DN
4. نوع اتصال
5. نوع Face
6. متریال Body
7. متریال Trim
8. نوع Seat
9. نوع Stem
10. نوع Bonnet
11. فشار طراحی
12. دمای طراحی
13. نوع سیال
14. استاندارد طراحی
15. استاندارد تست
16. الزامات بازرسی
17. مدارک فنی موردنیاز

هرچه مشخصات سفارش دقیق‌تر باشند، احتمال دریافت محصول نامتناسب کاهش پیدا می‌کند.

مدارک فنی مهم هنگام تأمین گیت ولو پتروشیمی

برای پروژه‌های صنعتی ممکن است مدارکی مانند Datasheet، Drawing، Material Certificate، Test Report و Certificate of Conformity درخواست شوند.

در پروژه‌های حساس، مدارک باید با سفارش خرید و مشخصات فنی پروژه مطابقت داده شوند.

همچنین اطلاعات روی Name Plate شیر باید با مدارک تحویلی هماهنگ باشد.

بازرسی گیت ولو فولادی کلاس ۱۵۰ قبل از تحویل

بازرسی می‌تواند شامل کنترل ظاهری، ابعادی، متریال و مدارک باشد.

در کنترل ظاهری مواردی مانند وضعیت بدنه، فلنج‌ها، Stem، Handwheel، سطوح اتصال و نشانه‌های خوردگی قابل بررسی هستند.

کنترل ابعادی نیز می‌تواند شامل سایز، Face-to-Face، مشخصات فلنج و سایر ابعاد تعیین‌شده در سفارش باشد.

نوع بازرسی و سطح کنترل باید مطابق الزامات پروژه و قرارداد تعیین شود.

نکات مهم برای انتخاب گیت ولو کلاس ۱۵۰ در صنایع نفت، گاز و پتروشیمی

برای انتخاب دقیق‌تر محصول بهتر است این موارد به صورت هم‌زمان بررسی شوند:

• کاربرد شیر در سیستم
• نوع سیال
• فشار و دمای کاری
• Pressure-Temperature Rating
• متریال Body
• متریال Trim
• نوع Seat
• نوع اتصال
• استاندارد طراحی
• استاندارد تست
• شرایط محیط نصب
• الزامات آب‌بندی
• مدارک فنی
• الزامات بازرسی

این اطلاعات کمک می‌کنند شیر بر اساس شرایط واقعی پروژه انتخاب شود، نه صرفاً بر اساس نام محصول.

سوالات متداول درباره گیت ولو فولادی کلاس ۱۵۰ در نفت، گاز و پتروشیمی

آیا گیت ولو کلاس ۱۵۰ برای صنایع نفت و گاز مناسب است؟

در صورتی که فشار، دما، متریال، نوع سیال، استاندارد و الزامات پروژه با مشخصات شیر مطابقت داشته باشند، می‌تواند در برخی سرویس‌های نفت و گاز مورد استفاده قرار گیرد.

آیا گیت ولو کلاس ۱۵۰ برای خطوط گاز قابل استفاده است؟

بسته به نوع گاز، فشار، دما، متریال و الزامات آب‌بندی، امکان استفاده وجود دارد. انتخاب نهایی باید بر اساس مشخصات واقعی سرویس انجام شود.

آیا گیت ولو برای خطوط نفتی کاربرد دارد؟

بله، گیت ولو در برخی خطوط نفت و فرآورده‌های نفتی برای قطع و وصل و ایزولاسیون مورد استفاده قرار می‌گیرد. متریال و طراحی باید با مشخصات سیال و شرایط خط سازگار باشند.

آیا گیت ولو کلاس ۱۵۰ برای پتروشیمی مناسب است؟

می‌تواند در بخش‌هایی از واحدهای پتروشیمی مورد استفاده قرار گیرد، مشروط بر اینکه شرایط فشار، دما، سیال، متریال و استاندارد پروژه با مشخصات شیر مطابقت داشته باشد.

آیا گیت ولو برای کنترل جریان در واحد پتروشیمی مناسب است؟

کاربرد اصلی گیت ولو قطع و وصل جریان است. برای کنترل مداوم و دقیق دبی معمولاً باید شیر مناسب کنترل جریان بر اساس نیاز فرایند انتخاب شود.

مهم‌ترین متریال برای گیت ولو صنایع نفت و گاز چیست؟

یک متریال واحد برای تمام سرویس‌ها وجود ندارد. فولاد کربنی، استنلس استیل و فولاد آلیاژی بسته به شرایط سرویس و گرید موردنیاز می‌توانند مورد استفاده قرار گیرند.

در خرید گیت ولو پتروشیمی چه استانداردهایی اهمیت دارند؟

بسته به مشخصات پروژه، استانداردهایی مانند ASME B16.34، ASME B16.10، ASME B16.5 و در موارد قابل اعمال API 600 می‌توانند در طراحی، ابعاد، اتصال یا ساخت محصول مورد توجه باشند.

آیا Class 150 برای تمام خطوط نفت و گاز مناسب است؟

خیر. Class باید بر اساس فشار و دمای واقعی خط و Pressure-Temperature Rating متناسب با متریال شیر بررسی شود.

چه مدارکی برای گیت ولو پروژه‌های نفت و گاز اهمیت دارند؟

بسته به پروژه، مدارکی مانند Datasheet، Drawing، Material Certificate، Test Report و مدارک انطباق یا بازرسی ممکن است درخواست شوند.

هنگام استعلام گیت ولو فولادی کلاس ۱۵۰ برای پتروشیمی چه اطلاعاتی لازم است؟

سایز، Class، نوع سیال، فشار، دما، متریال Body و Trim، نوع Seat، نوع اتصال، استانداردهای موردنیاز و مدارک فنی مورد درخواست از مهم‌ترین اطلاعات هستند.
