مشخصات فنی گیت ولو A216 WCB؛ ساختار، استانداردها و کاربردها
گیت ولو فولادی یکی از شیرهای اصلی در بسیاری از خطوط انتقال و فرایندی است؛ شیری که وظیفه آن معمولاً قطع یا برقراری کامل جریان است، نه تنظیم مداوم دبی. در میان گیت ولوهای فولادی مورد استفاده در صنایع نفت، گاز، پتروشیمی و نیروگاهی، مدلهایی با بدنه ساختهشده از ASTM A216 Grade WCB جایگاه مهمی دارند.
WCB یک گرید ریختگی از فولاد کربنی است که برای قطعات تحت فشار در دماهای مختلف مورد استفاده قرار میگیرد. ترکیب این متریال با طراحی گیت ولو، امکان استفاده از شیر را در طیف وسیعی از خطوط صنعتی فراهم میکند؛ البته انتخاب نهایی همیشه باید بر اساس فشار، دما، نوع سیال، کلاس فشاری و استاندارد پروژه انجام شود.
در این مقاله، ساختار گیت ولو A216 WCB، مشخصات متریال، استانداردهای رایج، انواع طراحی و مهمترین کاربردهای آن را بررسی میکنیم.

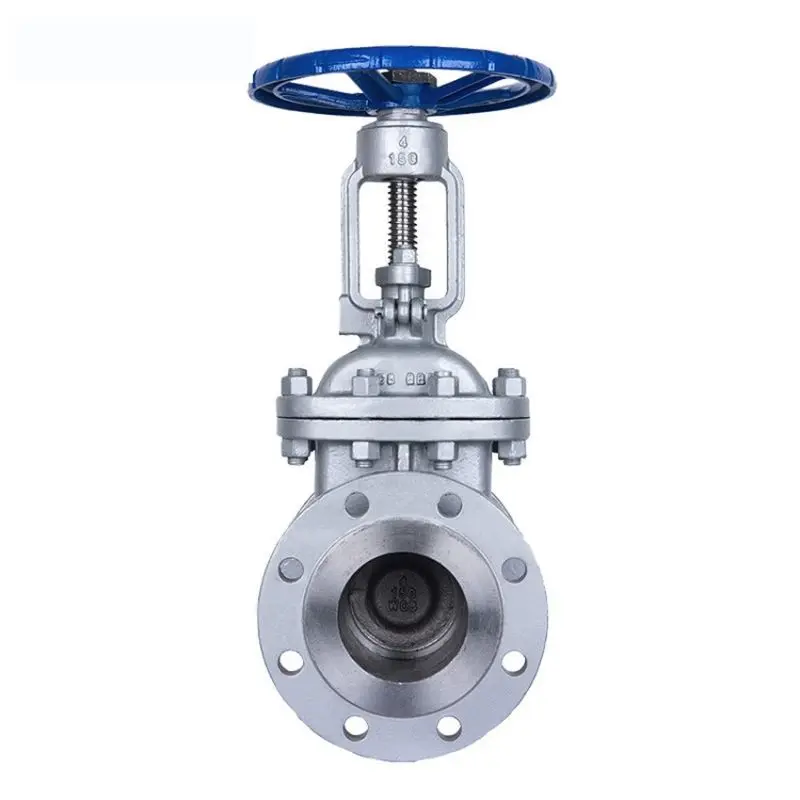

گیت ولو A216 WCB چیست؟
گیت ولو یا Gate Valve شیری خطی است که با بالا و پایین رفتن یک دیسک یا گیت، مسیر عبور سیال را باز یا مسدود میکند.
در حالت کاملاً باز، گیت از مسیر جریان کنار میرود و در بسیاری از طراحیها مسیر عبور نسبتاً مستقیم ایجاد میشود. در حالت بسته، گیت روی سیتها قرار گرفته و جریان را متوقف میکند.
در گیت ولو A216 WCB، متریال اصلی بدنه از ASTM A216 WCB انتخاب شده است. نکته مهم این است که A216 WCB مشخصکننده متریال بدنه ریختگی است و بهتنهایی کلاس فشاری شیر، نوع تریم یا تمام اجزای داخلی آن را تعیین نمیکند.
ASTM A216 WCB چه متریالی است؟
استاندارد ASTM A216 مشخصات فولادهای ریختگی مناسب برای قطعات تحت فشار را پوشش میدهد و گرید WCB یکی از گریدهای شناختهشده آن است.
حرف WCB نام گرید متریال است و نباید آن را با یک کلاس فشار اشتباه گرفت. به همین دلیل عبارتهایی مانند «A216 WCB کلاس ۳۰۰» دو مشخصه متفاوت را در کنار یکدیگر بیان میکنند:
- A216 WCB: جنس و گرید بدنه
- Class 300: رده فشاری شیر و اجزای مرتبط طبق استاندارد مربوطه
WCB به دلیل استحکام مکانیکی مناسب و کاربرد گسترده در تجهیزات فرایندی، یکی از انتخابهای رایج برای بدنه شیرآلات فولادی است.
اجزای اصلی گیت ولو A216 WCB
شناخت اجزای شیر برای بررسی فنی آن اهمیت زیادی دارد. گیت ولو فقط از بدنه و گیت تشکیل نشده و عملکرد آببندی آن به مجموعهای از قطعات وابسته است.
بدنه یا Body
بدنه اصلیترین قطعه شیر است و پوسته تحت فشار را تشکیل میدهد. در مدل مورد بحث، بدنه از فولاد ریختگی A216 WCB ساخته میشود.
ضخامت بدنه، طراحی هندسی، نوع اتصال و روش ساخت باید با استاندارد و کلاس فشاری شیر هماهنگ باشد.
گیت یا Gate
گیت قطعهای است که به صورت عمودی حرکت میکند و مسیر جریان را باز یا مسدود میسازد.
بسته به طراحی، گیت میتواند به شکل Solid Wedge، Flexible Wedge یا Split Wedge ساخته شود.
سیت یا Seat
سیت محل تماس گیت با بدنه یا رینگهای آببندی است. جنس و طراحی سیت تأثیر مستقیمی بر عملکرد آببندی و محدوده کاربرد شیر دارد.
در بسیاری از گیت ولوهای صنعتی، رینگهای سیت میتوانند از متریالهای مختلف و متناسب با سرویس انتخاب شوند.
Stem یا ساقه
Stem حرکت ایجادشده توسط فلکه یا عملگر را به گیت منتقل میکند. طراحی Stem میتواند از نوع Rising Stem یا Non-Rising Stem باشد.
در مدل Rising Stem، حرکت Stem هنگام باز و بسته شدن شیر قابل مشاهده است؛ در حالی که در مدل Non-Rising Stem، ساقه در داخل محدوده بدنه حرکت میکند.
Bonnet یا کلاهک
Bonnet قسمت بالایی بدنه است که مجموعه Stem و اجزای مرتبط با آن را در خود جای میدهد و به بدنه متصل میشود.
Packing
Packing اطراف Stem قرار گرفته و وظیفه جلوگیری از خروج سیال از محل عبور Stem را بر عهده دارد.
انتخاب جنس Packing باید با فشار، دما و نوع سیال سازگار باشد.
انواع گیت ولو A216 WCB از نظر طراحی گیت
گیت ولو با گیت Solid Wedge
در این طراحی، گیت به شکل گوهای یکپارچه ساخته میشود. ساختار نسبتاً ساده آن باعث شده در بسیاری از شیرهای صنعتی مورد استفاده قرار گیرد.
گیت ولو Flexible Wedge
در گیت انعطافپذیر، طراحی گیت امکان مقدار مشخصی تغییر شکل الاستیک را فراهم میکند. این ویژگی میتواند در برخی شرایط به تطبیق بهتر گیت و سیت کمک کند.
گیت ولو Split Wedge
در این نوع، گیت از دو بخش تشکیل میشود و طراحی آن با هدف ایجاد شرایط مناسب برای آببندی در سرویسهای مشخص انجام میگیرد.
انتخاب بین این طراحیها باید بر اساس شرایط سرویس و دستورالعمل سازنده انجام شود و نمیتوان یک نوع را برای تمام خطوط بهترین گزینه دانست.
گیت ولو A216 WCB کلاس ۱۵۰، ۳۰۰ و ۶۰۰
یکی از مهمترین مشخصات هنگام انتخاب شیر، Pressure Class است. گیت ولوهای دارای بدنه A216 WCB میتوانند با کلاسهای فشاری مختلف تولید شوند.
کلاس ۱۵۰
برای بسیاری از سرویسهای عمومی و خطوطی با شرایط فشار و دمای مناسب قابل استفاده است.
کلاس ۳۰۰
برای شرایطی که رده فشاری بالاتری مورد نیاز است، استفاده میشود و در بسیاری از خطوط فرایندی و صنعتی دیده میشود.
کلاس ۶۰۰
برای سرویسهایی با الزامات فشاری بالاتر کاربرد دارد و در بخشهایی از صنایع نفت، گاز، پتروشیمی و نیروگاهی مورد استفاده قرار میگیرد.
با این حال، کلاس ۱۵۰، ۳۰۰ یا ۶۰۰ به تنهایی فشار قابل تحمل شیر را در هر دمایی مشخص نمیکند. Pressure-Temperature Rating باید بر اساس استاندارد و متریال مربوطه بررسی شود.
استانداردهای مهم گیت ولو A216 WCB
در شیرآلات صنعتی، تنها جنس بدنه اهمیت ندارد؛ استاندارد طراحی، تست، ابعاد و اتصال نیز باید مشخص باشد.
برخی استانداردهای رایج عبارتاند از:
- ASTM A216: مشخصات فولاد ریختگی WCB
- API 600: الزامات گیت ولوهای فولادی برای کاربردهای مشخص صنعتی
- ASME B16.34: الزامات عمومی شیرآلات فلزی
- ASME B16.5: ابعاد و مشخصات فلنجها در محدوده مربوطه
- API 598: الزامات بازرسی و تست شیرآلات
- استانداردهای مربوط به جوشکاری و مواد، متناسب با طراحی و پروژه
البته استاندارد مورد نیاز باید بر اساس مشخصات فنی پروژه و دیتاشیت شیر تعیین شود.
تفاوت گیت ولو WCB با استنلس استیل
گیت ولو WCB و گیت ولو استنلس استیل هر دو در صنعت کاربرد دارند، اما برای شرایط یکسانی طراحی نشدهاند.
WCB یک فولاد کربنی ریختگی است و در بسیاری از سرویسهای صنعتی عمومی و فرایندی گزینهای متداول و اقتصادی محسوب میشود.
استنلس استیل در محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد میتواند انتخاب مناسبتری باشد.
با این حال، انتخاب بین این دو فقط بر اساس مقاومت خوردگی انجام نمیشود و باید نوع سیال، دما، فشار، هزینه و الزامات پروژه نیز بررسی شود.
کاربرد گیت ولو A216 WCB در صنایع نفت و گاز
گیت ولوهای فولادی WCB در بخشهای مختلف صنعت نفت و گاز مورد استفاده قرار میگیرند؛ بهخصوص در خطوطی که هدف اصلی، قطع و وصل کامل جریان است.
این شیرها میتوانند در برخی خطوط انتقال، تجهیزات فرایندی، واحدهای بهرهبرداری و سیستمهای جانبی مورد استفاده قرار گیرند.
در سرویسهای نفت و گاز، انتخاب دقیق متریال، تریم، کلاس فشار و استاندارد ساخت اهمیت زیادی دارد.
کاربرد در پالایشگاه و پتروشیمی
واحدهای پالایشگاهی و پتروشیمی شامل خطوطی با فشار و دمای متفاوت هستند. گیت ولو A216 WCB میتواند در بخشی از این خطوط به عنوان شیر ایزولیشن استفاده شود.
در این کاربردها باید مشخص شود که سیال چه ویژگیهایی دارد و آیا WCB و متریال اجزای داخلی برای آن سرویس مناسب هستند یا خیر.
کاربرد در نیروگاهها
در نیروگاهها، خطوط آب، سوخت، بخار و سایر سیالات وجود دارند و برای هر سرویس باید شیر متناسب با فشار و دمای کاری انتخاب شود.
WCB میتواند در برخی تجهیزات و خطوط نیروگاهی مورد استفاده قرار گیرد، اما سرویسهای دما و فشار بالا به بررسی دقیق متریال و کلاس فشاری نیاز دارند.
آیا گیت ولو برای کنترل دبی مناسب است؟
بهطور معمول، گیت ولو برای قطع و وصل کامل جریان طراحی میشود، نه کنترل مداوم دبی.
قرار دادن گیت در وضعیت نیمهباز میتواند باعث افزایش سرعت موضعی جریان، آشفتگی و فرسایش سطوح داخلی شود. به همین دلیل، اگر هدف اصلی سیستم تنظیم مداوم جریان باشد، معمولاً باید سراغ شیرهای مناسبتر برای این کار رفت.
مزایای گیت ولو A216 WCB
مهمترین مزایای این شیر عبارتاند از:
- استحکام مناسب بدنه
- تنوع در کلاسهای فشاری
- قابلیت استفاده در بسیاری از خطوط صنعتی
- افت فشار نسبتاً کم در حالت کاملاً باز
- مناسب بودن برای ایزوله کردن خطوط
- تنوع در طراحی گیت و تریم
- امکان تولید با اتصال فلنجی و سایر آرایشهای مورد نیاز پروژه
- کاربرد گسترده در صنایع نفت، گاز، پتروشیمی و نیروگاهی
محدودیتها و نکات مهم در استفاده
گیت ولو برای باز و بسته شدن کامل طراحی شده است و عملکرد مداوم در وضعیت نیمهباز میتواند باعث آسیب به اجزای داخلی شود.
همچنین سرعت باز و بسته شدن گیت ولو معمولاً از شیرهای Quarter-Turn مانند بال ولو کمتر است. در برخی کاربردها نیز به دلیل تعداد دور مورد نیاز فلکه، فضای بیشتری برای عملکرد شیر لازم است.
از طرف دیگر، متریال WCB در همه محیطهای خورنده بهترین انتخاب نیست و در سرویسهای خاص ممکن است نیاز به متریال یا تریم متفاوت وجود داشته باشد.
هنگام خرید گیت ولو A216 WCB چه مشخصاتی را بررسی کنیم؟
قبل از خرید یا انتخاب شیر، بهتر است مشخصات زیر از روی دیتاشیت یا پلاک فنی بررسی شوند:
- سایز اسمی یا NPS
- کلاس فشاری
- متریال بدنه: ASTM A216 WCB
- نوع گیت
- نوع Stem
- متریال سیت و تریم
- نوع اتصال و استاندارد فلنج
- دمای کاری
- فشار کاری
- نوع سیال
- استاندارد طراحی و تست
- نوع عملگر یا مکانیزم دستی
این اطلاعات از خرید شیری که فقط از نظر ظاهری مشابه محصول مورد نیاز است اما از نظر فنی با خط سازگاری ندارد، جلوگیری میکند.
قیمت گیت ولو A216 WCB به چه عواملی بستگی دارد؟
قیمت این شیر به یک عامل محدود نیست. سایز، کلاس فشاری، نوع گیت، تریم، نوع اتصال، استاندارد ساخت، برند و کیفیت متریال همگی میتوانند روی قیمت اثر بگذارند.
برای مثال، یک گیت ولو WCB کلاس ۶۰۰ از نظر طراحی و الزامات ساخت با یک مدل کلاس ۱۵۰ یکسان نیست. همچنین نوع تریم و متریال سیت نیز میتواند اختلاف قیمت ایجاد کند.
بنابراین هنگام مقایسه قیمت، بهتر است ابتدا مشخصات فنی دو شیر یکسان شود و سپس قیمتها مقایسه شوند.
انتخاب گیت ولو A216 WCB بر اساس شرایط واقعی سرویس
گیت ولو فولادی A216 WCB یک انتخاب رایج برای بسیاری از خطوط صنعتی است، اما مناسب بودن آن به نام متریال محدود نمیشود. فشار، دما، نوع سیال، کلاس فشاری، تریم، نوع گیت و استاندارد مورد نیاز پروژه باید در کنار یکدیگر بررسی شوند.
اگر شیر برای یک خط نفت، گاز، پتروشیمی یا نیروگاهی انتخاب میشود، توجه به دیتاشیت سازنده و استانداردهای پروژه اهمیت بیشتری پیدا میکند. در نهایت، انتخاب صحیح زمانی اتفاق میافتد که مشخصات واقعی سرویس با قابلیتهای فنی شیر تطبیق داده شود؛ نه اینکه صرفاً بر اساس سایز، کلاس یا جنس بدنه تصمیمگیری شود.
