مشخصات فنی گیت ولو فولادی کلاس ۱۵۰؛ بررسی سایز، متریال و نوع اتصال

گیت ولو فولادی کلاس ۱۵۰ یکی از شیرآلات پرکاربرد در خطوط پایپینگ صنعتی است که برای قطع و وصل جریان سیال مورد استفاده قرار می‌گیرد. در زمان انتخاب این محصول، توجه به نام شیر و Class 150 به‌تنهایی کافی نیست؛ زیرا عملکرد و قابلیت استفاده از گیت ولو به مجموعه‌ای از مشخصات فنی مانند سایز، متریال بدنه، نوع گیت، جنس سیت، متریال استم، نوع اتصال، نوع بونت، استاندارد ساخت و شرایط فشار و دمای کاری وابسته است.

در پروژه‌های صنعتی، کوچک‌ترین اختلاف میان مشخصات سفارش و مشخصات واقعی خط می‌تواند باعث انتخاب نادرست شیر شود. به همین دلیل، هنگام خرید گیت ولو فولادی کلاس ۱۵۰ بهتر است مشخصات فنی محصول از روی Datasheet، کاتالوگ سازنده و مدارک فنی کنترل شود.

نکته مهم درباره Class 150 این است که این عبارت نباید به‌صورت مستقیم معادل فشار ثابت ۱۵۰ psi در تمام شرایط کاری در نظر گرفته شود. فشار مجاز شیر بر اساس متریال، دما و استاندارد مربوطه تعیین می‌شود و برای انتخاب نهایی باید جدول Pressure-Temperature Rating بررسی شود.

مهم‌ترین مشخصات فنی گیت ولو فولادی کلاس ۱۵۰

مشخصات فنی گیت ولو مجموعه‌ای از اطلاعات است که قابلیت استفاده از شیر را در یک سیستم مشخص تعیین می‌کند. مهم‌ترین مواردی که در Datasheet یا استعلام فنی باید بررسی شوند عبارت‌اند از:

• نوع شیر: Gate Valve
• Pressure Class: Class 150
• سایز اسمی یا Nominal Size
• متریال بدنه
• متریال گیت
• متریال Stem
• جنس Seat
• نوع Bonnet
• نوع Stem
• نوع اتصال
• استاندارد طراحی و ساخت
• استاندارد تست
• نوع Face در اتصال فلنجی
• فشار و دمای طراحی
• نوع سیال
• شرایط کاری
• الزامات آب‌بندی
• نوع عملگر یا Handwheel

این مشخصات در کنار یکدیگر تعیین می‌کنند که یک گیت ولو فولادی کلاس ۱۵۰ برای چه خط و سرویسی مناسب است.

سایز گیت ولو فولادی کلاس ۱۵۰ چگونه انتخاب می‌شود؟

سایز شیر باید با طراحی خط لوله هماهنگ باشد. گیت ولوهای فولادی کلاس ۱۵۰ در سایزهای مختلف تولید یا تأمین می‌شوند و انتخاب سایز بر اساس قطر نامی خط، دبی، طراحی پایپینگ و مشخصات تجهیزات انجام می‌شود.

در پروژه‌های صنعتی، سایز شیر معمولاً بر اساس NPS یا DN مشخص می‌شود. برای مثال، ممکن است در یک پروژه از گیت ولوهای ۲، ۳، ۴، ۶، ۸ یا ۱۰ اینچ استفاده شود. با این حال، انتخاب سایز صرفاً با توجه به قطر لوله انجام نمی‌شود و باید با مدارک مهندسی پروژه مطابقت داشته باشد.

یکی از اشتباهات رایج این است که کاربر صرفاً بر اساس قطر خارجی لوله، سایز شیر را انتخاب کند. در سیستم‌های استاندارد، سایز نامی و مشخصات اتصال باید با استانداردهای مربوط به لوله و فلنج هماهنگ باشند.

گیت ولو فولادی کلاس ۱۵۰ در چه سایزهایی کاربرد دارد؟

محدوده سایزی قابل ارائه به سازنده، مدل شیر و استاندارد طراحی بستگی دارد. گیت ولو کلاس ۱۵۰ می‌تواند در خطوط کوچک و بزرگ صنعتی مورد استفاده قرار گیرد، اما همه تولیدکنندگان الزاماً تمام سایزها را با یک طراحی یا متریال عرضه نمی‌کنند.

در هنگام استعلام بهتر است سایز به‌صورت دقیق همراه با واحد اندازه‌گیری مشخص شود. همچنین باید مشخص شود که منظور از سایز، سایز اسمی شیر است یا مشخصات واقعی اتصال.

برای پروژه‌های بزرگ، بهتر است سایز هر شیر با P&ID، Line List و Valve Schedule تطبیق داده شود.

متریال بدنه گیت ولو فولادی کلاس ۱۵۰

بدنه مهم‌ترین بخش ساختاری گیت ولو است و وظیفه تحمل فشار داخلی و ایجاد محفظه عبور سیال را بر عهده دارد. انتخاب جنس بدنه به فشار، دما، نوع سیال، شرایط خوردگی و الزامات پروژه بستگی دارد.

فولاد کربنی

فولاد کربنی یکی از متریال‌های رایج برای گیت ولوهای صنعتی است. گریدهایی مانند ASTM A216 WCB در بسیاری از شیرآلات فولادی ریختگی کاربرد دارند.

این نوع متریال می‌تواند برای طیف وسیعی از سرویس‌های صنعتی استفاده شود، مشروط بر اینکه مشخصات فشار، دما و سیال با قابلیت متریال مطابقت داشته باشد.

استنلس استیل

در شرایطی که مقاومت به خوردگی اهمیت بیشتری دارد، ممکن است از متریال‌های استنلس استیل استفاده شود. گریدهای مورد استفاده به نوع سرویس و طراحی شیر بستگی دارند.

برای نمونه، در برخی طراحی‌ها متریال‌هایی مانند CF8 یا CF8M برای قطعات ریختگی استنلس استیل به کار می‌روند.

فولاد آلیاژی

برای برخی سرویس‌های دما و فشار بالاتر یا شرایط خاص، استفاده از فولادهای آلیاژی می‌تواند مورد توجه قرار گیرد. انتخاب دقیق باید بر اساس استاندارد، شرایط سرویس و مشخصات سازنده انجام شود.

جنس گیت در گیت ولو چه اهمیتی دارد؟

گیت مستقیماً در فرآیند باز و بسته شدن مسیر جریان نقش دارد. این قطعه باید در برابر شرایط مکانیکی، فشار و اثرات سیال مقاومت کافی داشته باشد.

نوع گیت می‌تواند بر اساس طراحی شیر متفاوت باشد و از جمله طراحی‌های رایج می‌توان به Wedge Gate اشاره کرد. در برخی شیرها، گیت به صورت Solid Wedge و در برخی طراحی‌ها به شکل‌های دیگر ساخته می‌شود.

انتخاب طراحی گیت باید با توجه به فشار، دما، سیال و استاندارد مورد استفاده انجام شود.

متریال Seat در گیت ولو فولادی کلاس ۱۵۰

سیت یکی از مهم‌ترین قطعات برای ایجاد آب‌بندی است. محل تماس میان Gate و Seat باید به‌گونه‌ای طراحی شود که شیر در وضعیت بسته بتواند عملکرد مورد انتظار را داشته باشد.

سیت ممکن است فلزی یا دارای متریال‌های آب‌بندی خاص باشد. نوع سیت باید بر اساس:

• دمای سیال
• فشار کاری
• نوع سیال
• میزان خوردگی
• شرایط آب‌بندی
• دفعات باز و بسته شدن
• استاندارد و طراحی شیر

انتخاب شود.

در سرویس‌های حساس، صرفاً انتخاب بدنه فولادی کافی نیست و باید سازگاری تمامی قطعات داخلی با سیال بررسی شود.

استم یا Stem در گیت ولو کلاس ۱۵۰

Stem وظیفه انتقال حرکت از مکانیزم باز و بسته کردن شیر به گیت را دارد. طراحی Stem در گیت ولوها می‌تواند به شکل Rising Stem یا Non-Rising Stem باشد.

در Rising Stem، حرکت Stem هنگام باز و بسته شدن قابل مشاهده است و همین ویژگی می‌تواند در تشخیص وضعیت شیر کمک‌کننده باشد. در Non-Rising Stem، Stem در محدوده مشخصی حرکت چرخشی دارد و طول کلی آن تغییر مشابه نوع Rising Stem ندارد.

انتخاب نوع Stem به طراحی شیر، فضای نصب و الزامات بهره‌برداری بستگی دارد.

نوع Bonnet در گیت ولو فولادی

Bonnet قسمت فوقانی بدنه است و اجزایی مانند Stem و مجموعه آب‌بندی را در خود جای می‌دهد. نوع اتصال Bonnet به Body می‌تواند در طراحی‌های مختلف متفاوت باشد.

از نظر ساختار، ممکن است با طراحی‌هایی مانند:

• Bolted Bonnet
• Pressure Seal Bonnet
• Welded Bonnet

مواجه شویم.

انتخاب نوع Bonnet به سایز شیر، فشار، دما، استاندارد ساخت و طراحی سازنده بستگی دارد.

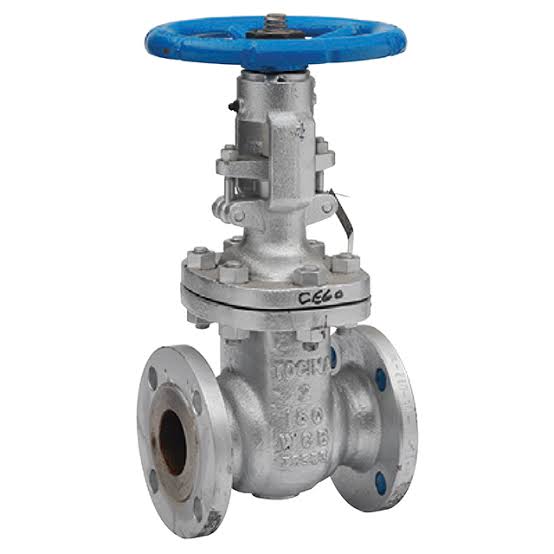

گیت ولو فلنجی کلاس ۱۵۰ و مشخصات اتصال

گیت ولو فولادی کلاس ۱۵۰ در بسیاری از پروژه‌های صنعتی به صورت فلنجی استفاده می‌شود. اتصال فلنجی این امکان را فراهم می‌کند که شیر در زمان تعمیر یا تعویض از خط جدا شود.

در هنگام انتخاب شیر فلنجی باید موارد زیر بررسی شود:

• سایز فلنج
• استاندارد فلنج
• Pressure Class
• نوع Face
• تعداد سوراخ‌های پیچ
• قطر سوراخ‌ها
• ابعاد Face-to-Face
• نوع گسکت
• مشخصات پیچ و مهره

هماهنگی این مشخصات با فلنج خط اهمیت زیادی دارد؛ زیرا حتی در صورت مناسب بودن سایز و Class شیر، عدم تطابق مشخصات فلنج می‌تواند نصب را با مشکل مواجه کند.

تفاوت Rising Stem و Non-Rising Stem

یکی از مشخصاتی که هنگام خرید گیت ولو فولادی باید به آن توجه شود، نوع Stem است.

در Rising Stem، استم هنگام باز و بسته شدن حرکت خطی قابل مشاهده دارد. این ساختار امکان مشاهده وضعیت شیر را ساده‌تر می‌کند، اما به فضای بیشتری در قسمت بالای شیر نیاز دارد.

در Non-Rising Stem، فضای موردنیاز بالای شیر می‌تواند کمتر باشد و این طراحی در شرایطی که محدودیت ارتفاع وجود دارد مورد توجه قرار می‌گیرد.

بنابراین انتخاب میان این دو مدل باید بر اساس شرایط نصب و طراحی پروژه انجام شود.

نوع آب‌بندی گیت ولو فولادی کلاس ۱۵۰

آب‌بندی گیت ولو تنها به Seat محدود نمی‌شود. بخش Stem نیز نیازمند سیستم آب‌بندی مناسب است تا از خروج سیال از اطراف استم جلوگیری شود.

Packing یکی از اجزای مهم این قسمت است و وضعیت آن می‌تواند روی نشتی شیر تأثیر مستقیم داشته باشد.

در هنگام انتخاب محصول، نوع Packing و قابلیت آن برای دمای کاری و نوع سیال باید بررسی شود. برای سرویس‌های حساس، الزامات خاص مربوط به انتشار فرار سیالات نیز ممکن است مطرح باشد.

استانداردهای مهم در مشخصات فنی گیت ولو

استاندارد یکی از مهم‌ترین بخش‌های Datasheet شیر است. بسته به نوع و کاربرد گیت ولو، استانداردهای مختلفی می‌توانند در طراحی، ابعاد، تست و اتصال آن نقش داشته باشند.

از استانداردهای شناخته‌شده در این حوزه می‌توان به موارد زیر اشاره کرد:

• ASME B16.34 برای الزامات و ریتینگ فشار-دما و برخی مشخصات شیرآلات
• ASME B16.10 برای ابعاد Face-to-Face و End-to-End
• ASME B16.5 برای فلنج‌ها و اتصالات فلنجی در محدوده‌های تحت پوشش آن
• استانداردهای مرتبط با طراحی و ساخت گیت ولو مانند API 600، در مواردی که برای محصول و پروژه قابل اعمال باشند

استاندارد دقیق باید بر اساس مشخصات شیر و نیاز پروژه انتخاب شود و نباید صرفاً به دلیل درج نام یک استاندارد روی کاتالوگ، آن را برای تمام مدل‌ها قابل اعمال دانست.

فشار و دمای کاری گیت ولو کلاس ۱۵۰

یکی از مهم‌ترین موارد در انتخاب شیر، بررسی رابطه میان فشار و دما است. عبارت Class 150 به معنی آن نیست که شیر در تمام دماها فشار یکسانی را تحمل می‌کند.

با افزایش دما، ریتینگ مجاز فشار می‌تواند تغییر کند. همچنین گروه متریال بدنه و طراحی شیر بر مقدار مجاز فشار-دما تأثیرگذار است.

بنابراین برای تعیین قابلیت واقعی گیت ولو باید موارد زیر مشخص باشند:

Pressure: فشار واقعی سیستم

Temperature: دمای واقعی سرویس

Material: متریال بدنه و قطعات تحت فشار

Standard: استاندارد حاکم بر طراحی و ساخت

این چهار مورد باید با جدول Pressure-Temperature Rating سازنده تطبیق داده شوند.

چه اطلاعاتی برای استعلام فنی گیت ولو لازم است؟

برای دریافت پیشنهاد دقیق از تولیدکننده یا تأمین‌کننده، بهتر است اطلاعات زیر در درخواست خرید درج شود:

1. نوع شیر: Gate Valve
2. Class: 150
3. سایز: DN یا NPS
4. نوع سیال
5. فشار کاری
6. دمای کاری
7. متریال بدنه
8. متریال تریم
9. نوع Seat
10. نوع اتصال
11. استاندارد طراحی
12. استاندارد تست
13. نوع Stem
14. نوع Bonnet
15. نوع Face در مدل فلنجی
16. شرایط محیطی و نصب
17. مدارک فنی موردنیاز

هرچه اطلاعات اولیه کامل‌تر باشد، احتمال دریافت پیشنهاد فنی نامتناسب کمتر خواهد شد.

هنگام بررسی گیت ولو فولادی کلاس ۱۵۰ چه مواردی کنترل شود؟

پیش از تأیید محصول، مشخصات شیر با سفارش خرید مقایسه شود. پلاک شیر باید اطلاعات اصلی مانند سایز، Class، متریال و مشخصات سازنده را مطابق مدارک سفارش نشان دهد.

همچنین بررسی ظاهری بدنه، فلنج‌ها، Stem، Handwheel و سطوح آب‌بندی می‌تواند در زمان تحویل اهمیت داشته باشد.

برای خریدهای پروژه‌ای، مدارک کیفی و گزارش تست نیز باید مطابق سطح بازرسی تعیین‌شده در قرارداد بررسی شوند.

سوالات متداول درباره مشخصات فنی گیت ولو فولادی کلاس ۱۵۰

مهم‌ترین مشخصات فنی گیت ولو کلاس ۱۵۰ چیست؟

سایز، متریال بدنه، نوع گیت، جنس Seat، متریال Stem، نوع Bonnet، نوع اتصال، فشار و دمای کاری و استاندارد ساخت از مهم‌ترین مشخصات هستند.

آیا تمام گیت ولوهای کلاس ۱۵۰ از فولاد کربنی ساخته می‌شوند؟

خیر. گیت ولو کلاس ۱۵۰ می‌تواند با متریال‌های مختلفی مانند فولاد کربنی، استنلس استیل و برخی فولادهای آلیاژی تولید شود. انتخاب متریال به شرایط سرویس بستگی دارد.

آیا گیت ولو کلاس ۱۵۰ حتماً باید فلنجی باشد؟

خیر. نوع اتصال به طراحی و کاربرد شیر بستگی دارد. گیت ولوها می‌توانند با انواع مختلف اتصال تولید شوند، اما در پروژه‌های صنعتی، مدل فلنجی کاربرد گسترده‌ای دارد.

منظور از Face-to-Face در گیت ولو چیست؟

Face-to-Face به فاصله بین سطوح انتهایی شیر در مسیر نصب اشاره دارد. این ابعاد برای هماهنگی شیر با فضای پایپینگ اهمیت دارد و در استانداردهای مربوطه مشخص می‌شود.

تفاوت Body و Trim در گیت ولو چیست؟

Body بخش اصلی و تحت فشار شیر است، در حالی که Trim به مجموعه‌ای از قطعات داخلی و مرتبط با عملکرد و آب‌بندی شیر گفته می‌شود. ترکیب دقیق Trim به طراحی و استاندارد محصول وابسته است.

آیا متریال سیت در گیت ولو اهمیت زیادی دارد؟

بله. سیت مستقیماً با عملکرد آب‌بندی شیر ارتباط دارد و باید با فشار، دما و نوع سیال سازگار باشد.

چگونه سایز مناسب گیت ولو کلاس ۱۵۰ را انتخاب کنیم؟

سایز باید بر اساس طراحی خط، سایز نامی لوله، مشخصات جریان و مدارک مهندسی پروژه تعیین شود. انتخاب صرفاً بر اساس قطر خارجی لوله روش مناسبی نیست.

آیا Class 150 برای تمام متریال‌ها یک فشار ثابت دارد؟

خیر. ریتینگ فشار-دما به متریال و دمای کاری وابسته است. برای تعیین فشار مجاز باید جدول مربوط به استاندارد و متریال شیر بررسی شود.

برای استعلام گیت ولو فولادی کلاس ۱۵۰ چه اطلاعاتی باید به فروشنده بدهیم؟

سایز، Class، نوع سیال، فشار، دما، متریال، نوع اتصال، استاندارد و شرایط کاری حداقل اطلاعات موردنیاز برای یک استعلام فنی مناسب هستند.

آیا استاندارد ساخت گیت ولو در انتخاب آن اهمیت دارد؟

بله. استاندارد مشخص می‌کند محصول بر اساس چه الزامات طراحی، ابعادی، فشار-دما و تستی ساخته یا ارزیابی شده است. استاندارد انتخابی باید با مشخصات پروژه مطابقت داشته باشد.
