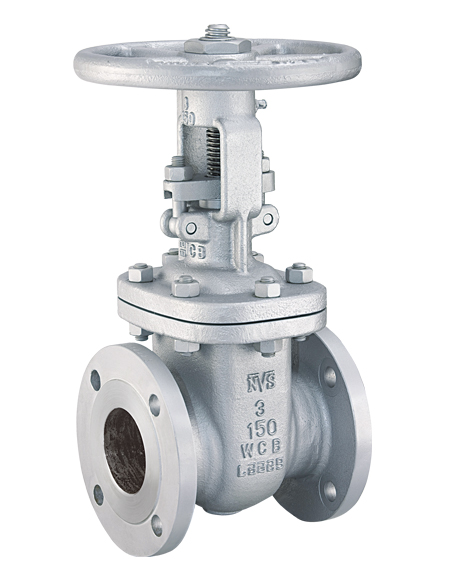

استاندارد گیت ولو فولادی کلاس ۱۵۰؛ ASME، API و الزامات ساخت

گیت ولو فولادی کلاس ۱۵۰ یکی از شیرآلات صنعتی پرکاربرد در سیستم‌های پایپینگ است که انتخاب آن فقط بر اساس سایز و Pressure Class انجام نمی‌شود. در پروژه‌های صنعتی، استاندارد طراحی، الزامات ساخت، متریال، ابعاد، تست و نوع اتصال نقش مهمی در تعیین مشخصات واقعی شیر دارند.

استانداردهای ASME و API در بخش‌های مختلف طراحی و ساخت شیرآلات صنعتی مورد استفاده قرار می‌گیرند. البته هر استاندارد برای موضوع مشخصی کاربرد دارد و نباید تصور کرد که تمام گیت ولوهای فولادی کلاس ۱۵۰ الزاماً باید تحت یک استاندارد واحد تولید شوند.

در زمان خرید یا تأمین گیت ولو، ابتدا باید مشخص شود پروژه چه استانداردهایی را برای طراحی و ساخت محصول تعیین کرده است. سپس مشخصات سازنده، Datasheet، نقشه فنی، متریال و مدارک تست با الزامات پروژه تطبیق داده شوند.

نکته مهم دیگر این است که Class 150 به معنی فشار ثابت ۱۵۰ psi در تمام شرایط نیست. ریتینگ فشار-دما به متریال و استاندارد مربوطه وابسته است و باید بر اساس شرایط واقعی سرویس بررسی شود.

استانداردهای گیت ولو فولادی کلاس ۱۵۰ چه نقشی در انتخاب شیر دارند؟

استانداردها در واقع چارچوب فنی مورد استفاده برای طراحی، ساخت، ابعاد، اتصال، تست و ارزیابی شیر را مشخص می‌کنند. این موضوع باعث می‌شود محصولی که برای یک پروژه صنعتی انتخاب می‌شود، مشخصات قابل کنترل و قابل تطبیقی داشته باشد.

برای مثال، ممکن است یک استاندارد روی الزامات کلی شیر و ریتینگ فشار-دما تمرکز داشته باشد، استاندارد دیگری ابعاد Face-to-Face را مشخص کند و استاندارد دیگری الزامات طراحی و ساخت نوع خاصی از گیت ولو را پوشش دهد.

بنابراین هنگام بررسی یک گیت ولو فولادی کلاس ۱۵۰، بهتر است استانداردها به صورت تفکیک‌شده بررسی شوند و برای هر بخش مشخص شود که کدام استاندارد حاکم است.

ASME B16.34 و ارتباط آن با گیت ولو فولادی

یکی از استانداردهای مهم در حوزه شیرآلات صنعتی، ASME B16.34 است. این استاندارد در ارتباط با الزامات شیرآلات، از جمله موضوعات مرتبط با ریتینگ فشار-دما، ابعاد و برخی الزامات ساخت مورد استفاده قرار می‌گیرد.

در انتخاب گیت ولو کلاس ۱۵۰، توجه به این نکته اهمیت دارد که Pressure Class باید در کنار متریال و دمای کاری بررسی شود. نمی‌توان تنها با دیدن عبارت Class 150 درباره فشار مجاز شیر در همه شرایط تصمیم‌گیری کرد.

به همین دلیل، اطلاعات استاندارد و متریال باید همراه با جدول Pressure-Temperature Rating محصول بررسی شوند.

ASME B16.10 چه چیزی را درباره گیت ولو مشخص می‌کند؟

یکی از مشخصات مهم در زمان نصب شیر، طول کلی آن در راستای خط است. استاندارد ASME B16.10 برای ابعاد Face-to-Face و End-to-End برخی شیرآلات و تجهیزات مربوط به پایپینگ مورد استفاده قرار می‌گیرد.

این موضوع در پروژه‌هایی اهمیت زیادی دارد که محل نصب شیر از قبل طراحی شده باشد. اگر طول گیت ولو با فضای پیش‌بینی‌شده در پایپینگ هماهنگ نباشد، نصب محصول می‌تواند با مشکلات اجرایی مواجه شود.

به همین دلیل، در زمان خرید گیت ولو فولادی کلاس ۱۵۰ باید علاوه بر سایز و Class، ابعاد فنی شیر نیز با نقشه و طراحی خط تطبیق داده شود.

ارتباط ASME B16.5 با گیت ولو فلنجی کلاس ۱۵۰

در بسیاری از پروژه‌های صنعتی، گیت ولو فولادی کلاس ۱۵۰ به صورت فلنجی نصب می‌شود. در این حالت مشخصات فلنج اهمیت زیادی پیدا می‌کند.

ASME B16.5 یکی از استانداردهای شناخته‌شده برای فلنج‌ها و اتصالات فلنجی در محدوده‌های تحت پوشش آن است. در انتخاب شیر فلنجی باید مواردی مانند سایز، Class، ابعاد فلنج، نوع Face و مشخصات سوراخ‌های پیچ با خط لوله هماهنگ باشند.

برای مثال، صرفاً یکسان بودن سایز اسمی شیر و خط به معنی سازگاری کامل دو طرف اتصال نیست. استاندارد فلنج، Class، نوع Face و سایر ابعاد نیز باید بررسی شوند.

API 600 در گیت ولوهای فولادی چه کاربردی دارد؟

API 600 یکی از استانداردهای شناخته‌شده در زمینه گیت ولوهای فولادی است و برای محصولاتی که در دامنه کاربرد آن قرار می‌گیرند، الزامات مشخصی را مطرح می‌کند.

در پروژه‌های نفت، گاز و پتروشیمی، ممکن است در مشخصات فنی خرید، استانداردهای API نیز در کنار استانداردهای ASME تعیین شوند. با این حال، نباید تصور کرد که هر گیت ولو فولادی کلاس ۱۵۰ بدون توجه به طراحی و کاربرد، الزاماً مشمول API 600 است.

در زمان خرید باید بررسی شود که مدل موردنظر سازنده واقعاً برای استاندارد مشخص‌شده طراحی شده و مدارک لازم برای اثبات انطباق آن نیز قابل ارائه باشد.

تفاوت نقش استانداردهای ASME و API در انتخاب گیت ولو

یکی از نکات مهم در خرید شیرآلات صنعتی، تشخیص تفاوت کاربرد استانداردهاست.

به صورت کلی می‌توان این استانداردها را از نظر نقش فنی چنین بررسی کرد:

• ASME B16.34: الزامات و ریتینگ مرتبط با شیرآلات و فشار-دما
• ASME B16.10: ابعاد Face-to-Face و End-to-End
• ASME B16.5: مشخصات فلنج‌ها و اتصالات فلنجی در محدوده مربوطه
• API 600: الزامات مربوط به برخی گیت ولوهای فولادی در دامنه کاربرد استاندارد

این استانداردها لزوماً جایگزین یکدیگر نیستند. ممکن است یک گیت ولو برای طراحی و ریتینگ تحت الزامات یک استاندارد قرار گیرد، ابعاد آن با استاندارد دیگری کنترل شود و الزامات ساخت آن نیز بر اساس استاندارد مربوط به نوع شیر بررسی شود.

الزامات متریال در ساخت گیت ولو فولادی کلاس ۱۵۰

یکی از مهم‌ترین بخش‌های کنترل ساخت، بررسی متریال قطعات است. بدنه، بونت، گیت، استم و سایر اجزا باید مطابق مشخصات فنی سفارش تولید شوند.

برای نمونه، فولاد کربنی در بسیاری از گیت ولوهای صنعتی کاربرد دارد و گریدهایی مانند ASTM A216 WCB در برخی طراحی‌های ریختگی مورد استفاده قرار می‌گیرند.

اما انتخاب متریال فقط بر اساس نام فولاد انجام نمی‌شود. فشار، دما، نوع سیال، شرایط خوردگی و الزامات پروژه نیز باید در نظر گرفته شوند.

در صورت استفاده از استنلس استیل یا فولادهای آلیاژی نیز باید گرید دقیق و محل استفاده آن در قطعات مشخص باشد.

الزامات مربوط به گیت، سیت و تریم

قطعات داخلی شیر مستقیماً بر عملکرد و آب‌بندی آن تأثیر دارند. به همین دلیل در پروژه‌های صنعتی، مشخصات Trim اهمیت زیادی دارد.

در زمان سفارش بهتر است مشخص شود:

• جنس گیت چیست؟
• جنس Seat چیست؟
• متریال Stem چیست؟
• نوع سیت فلزی است یا طراحی دیگری دارد؟
• سطوح آب‌بندی چگونه ساخته و پرداخت شده‌اند؟
• تریم موردنظر پروژه چیست؟

این اطلاعات باید با Datasheet و مشخصات فنی سازنده مطابقت داشته باشند.

در سرویس‌های حساس، تنها اعلام «گیت ولو فولادی کلاس ۱۵۰» برای تعیین مشخصات محصول کافی نیست.

الزامات ساخت بدنه و بونت

بدنه و بونت از قطعات مهم تحت فشار هستند و کیفیت ساخت آن‌ها مستقیماً با قابلیت اطمینان شیر ارتباط دارد.

در گیت ولوهای فولادی، فرآیند تولید می‌تواند با توجه به طراحی و متریال شامل روش‌هایی مانند ریخته‌گری یا روش‌های ساخت دیگر باشد. پس از تولید نیز کنترل ابعادی، بررسی کیفیت سطح و در صورت نیاز آزمون‌های مربوط به قطعات تحت فشار اهمیت پیدا می‌کند.

اتصال Body و Bonnet نیز باید مطابق طراحی شیر و استاندارد مورد استفاده انجام شود. نوع Bonnet می‌تواند بسته به طراحی محصول متفاوت باشد.

تست گیت ولو فولادی کلاس ۱۵۰ چگونه بررسی می‌شود؟

تست یکی از مهم‌ترین مراحل کنترل کیفیت شیر قبل از تحویل است. هدف از آزمون‌ها، بررسی عملکرد و آب‌بندی شیر و اطمینان از مناسب بودن آن برای شرایط تعیین‌شده در سفارش است.

نوع و دامنه تست به استاندارد، مشخصات پروژه و الزامات خرید بستگی دارد.

از جمله مواردی که ممکن است در فرآیند تست بررسی شوند می‌توان به موارد زیر اشاره کرد:

• تست بدنه
• تست آب‌بندی
• بررسی عملکرد باز و بسته شدن
• کنترل نشتی
• بررسی مشخصات ابعادی
• کنترل مشخصات متریال
• بررسی عملکرد Stem و اجزای مکانیکی

گزارش تست باید در صورت درخواست پروژه توسط سازنده ارائه شود و اطلاعات آن با مشخصات سفارش تطبیق داده شود.

تست بدنه و تست Seat در گیت ولو

در تست بدنه، هدف اصلی بررسی مقاومت بخش‌های تحت فشار و اطمینان از نبود نشتی غیرمجاز از بدنه یا اتصالات مربوطه است.

تست Seat نیز بیشتر روی عملکرد آب‌بندی شیر در وضعیت بسته تمرکز دارد. نوع آزمون، فشار تست و روش اجرای آن باید بر اساس استاندارد تست و مشخصات فنی مربوطه تعیین شود.

بنابراین بهتر است هنگام خرید، علاوه بر عبارت کلی «تست شده»، مشخص شود شیر بر اساس چه الزامات و چه استانداردی مورد آزمون قرار گرفته است.

تست عملکرد گیت ولو قبل از تحویل

عملکرد مکانیکی شیر نیز اهمیت زیادی دارد. شیر باید بتواند در محدوده طراحی‌شده به شکل صحیح باز و بسته شود.

در این مرحله مواردی مانند حرکت مناسب Stem، عملکرد Handwheel، وضعیت Gate و عملکرد سیستم آب‌بندی می‌توانند بررسی شوند.

در پروژه‌هایی که شیر در شرایط خاص نصب می‌شود، ممکن است تست‌های اضافی یا بازرسی‌های ویژه نیز در سفارش تعریف شوند.

مدارک فنی مورد نیاز برای گیت ولو فولادی کلاس ۱۵۰

در پروژه‌های صنعتی، کیفیت محصول تنها با مشاهده ظاهری شیر مشخص نمی‌شود. مدارک فنی نیز بخشی از فرآیند کنترل محصول هستند.

بسته به سطح پروژه، ممکن است مدارکی مانند موارد زیر درخواست شوند:

• Datasheet
• Drawing
• Material Certificate
• Test Report
• Certificate of Conformity
• گزارش بازرسی
• مدارک مربوط به استاندارد ساخت
• مدارک تست فشار
• مدارک کنترل متریال

همه این مدارک برای تمام پروژه‌ها الزامی نیستند و سطح مستندات باید مطابق قرارداد، مشخصات فنی و الزامات کارفرما تعیین شود.

پلاک مشخصات گیت ولو چه اطلاعاتی دارد؟

Name Plate یکی از اولین مواردی است که هنگام تحویل شیر بررسی می‌شود. اطلاعات درج‌شده روی پلاک باید با سفارش خرید و مدارک فنی مطابقت داشته باشد.

بسته به طراحی و سازنده، ممکن است اطلاعاتی مانند موارد زیر روی پلاک درج شود:

• نام سازنده
• سایز
• Class
• متریال
• شماره یا کد محصول
• فشار یا ریتینگ مربوطه
• استاندارد
• شماره سریال

وجود اطلاعات دقیق روی پلاک، شناسایی محصول و تطبیق آن با مدارک پروژه را ساده‌تر می‌کند.

کنترل انطباق گیت ولو با سفارش خرید

پس از دریافت محصول، بهتر است مشخصات واقعی شیر با Purchase Order، Datasheet و Drawing مقایسه شود.

این کنترل می‌تواند شامل موارد زیر باشد:

کنترل سایز: سایز اسمی شیر باید با سفارش مطابقت داشته باشد.

کنترل Class: عبارت Class 150 باید با مشخصات سفارش یکسان باشد.

کنترل متریال: متریال Body و قطعات مشخص‌شده باید با مدارک تطبیق داده شود.

کنترل اتصال: نوع اتصال و مشخصات فلنج باید بررسی شوند.

کنترل ابعاد: Face-to-Face و سایر ابعاد مهم باید با طراحی خط هماهنگ باشند.

کنترل مدارک: گواهی‌ها و گزارش‌های تست باید در صورت درخواست پروژه بررسی شوند.

الزامات بازرسی گیت ولو در پروژه‌های صنعتی

سطح بازرسی به اهمیت شیر، نوع سیال، حساسیت خط و مشخصات قرارداد بستگی دارد. در برخی پروژه‌ها بازرسی صرفاً هنگام تحویل انجام می‌شود، در حالی که در پروژه‌های حساس ممکن است فرآیند کنترل از مرحله بررسی مدارک و متریال تا تست نهایی ادامه داشته باشد.

در چنین شرایطی، بهتر است Inspection and Test Plan یا الزامات بازرسی پروژه از ابتدا مشخص باشد.

این موضوع باعث می‌شود تولیدکننده، تأمین‌کننده و واحد کنترل کیفیت از ابتدا بدانند چه مواردی باید مستند و تأیید شوند.

الزامات انتخاب گیت ولو استاندارد برای پروژه

انتخاب یک گیت ولو استاندارد نباید تنها با مشاهده نام ASME یا API روی کاتالوگ انجام شود. باید مشخص شود:

1. استاندارد برای چه بخشی از شیر اعمال شده است؟
2. آیا مدل موردنظر در دامنه کاربرد آن استاندارد قرار دارد؟
3. Pressure Class محصول با شرایط سرویس مطابقت دارد؟
4. متریال با دما و نوع سیال سازگار است؟
5. ابعاد شیر با طراحی پایپینگ هماهنگ است؟
6. نوع اتصال با فلنج یا لوله مطابقت دارد؟
7. تست‌های موردنیاز پروژه انجام شده‌اند؟
8. مدارک فنی قابل ارائه هستند؟

پاسخ دقیق به این موارد، ارزیابی فنی محصول را بسیار قابل‌اعتمادتر از بررسی صرفاً نام و Class شیر می‌کند.

هنگام خرید گیت ولو فولادی کلاس ۱۵۰ چه اطلاعاتی باید در درخواست فنی درج شود؟

برای جلوگیری از ابهام در زمان استعلام، بهتر است اطلاعات موردنیاز از ابتدا به شکل مشخص در درخواست خرید درج شوند:

• Gate Valve
• Class 150
• سایز NPS یا DN
• نوع اتصال
• نوع Face
• متریال Body
• متریال Trim
• نوع Seat
• نوع Stem
• نوع Bonnet
• فشار طراحی
• دمای طراحی
• نوع سیال
• استاندارد طراحی
• استاندارد تست
• الزامات بازرسی
• مدارک موردنیاز
• شرایط نصب

هرچه این اطلاعات کامل‌تر باشند، احتمال تفاوت میان محصول پیشنهادی و نیاز واقعی پروژه کاهش پیدا می‌کند.

سوالات متداول درباره استاندارد گیت ولو فولادی کلاس ۱۵۰

آیا همه گیت ولوهای فولادی کلاس ۱۵۰ باید API 600 باشند؟

خیر. API 600 برای گیت ولوهای فولادی در دامنه کاربرد خود الزامات مشخصی دارد و استفاده از آن باید بر اساس نوع محصول و نیاز پروژه بررسی شود. نمی‌توان صرفاً بر اساس Class 150 نتیجه گرفت که محصول حتماً مشمول API 600 است.

ASME B16.34 چه ارتباطی با گیت ولو دارد؟

این استاندارد در حوزه شیرآلات صنعتی، از جمله الزامات و ریتینگ فشار-دما و برخی مشخصات مرتبط با طراحی و ساخت شیرها کاربرد دارد. تطبیق نهایی باید با مشخصات محصول و پروژه انجام شود.

ASME B16.10 برای گیت ولو چه اهمیتی دارد؟

این استاندارد برای ابعاد Face-to-Face و End-to-End برخی شیرآلات کاربرد دارد. این ابعاد برای هماهنگی شیر با فضای موجود در سیستم پایپینگ اهمیت دارند.

آیا ASME B16.5 استاندارد ساخت گیت ولو است؟

خیر. ASME B16.5 عمدتاً به فلنج‌ها و اتصالات فلنجی در محدوده تحت پوشش آن مربوط است. در گیت ولو فلنجی، مشخصات اتصال فلنج باید با الزامات مربوطه هماهنگ باشد.

آیا استاندارد گیت ولو روی فشار قابل تحمل آن تأثیر دارد؟

بله، اما فشار مجاز فقط از روی نام استاندارد یا Class تعیین نمی‌شود. متریال و دمای کاری نیز در تعیین Pressure-Temperature Rating نقش دارند.

تست گیت ولو فولادی کلاس ۱۵۰ شامل چه مواردی است؟

بسته به استاندارد و مشخصات پروژه، می‌تواند شامل آزمون‌های مربوط به بدنه، Seat، نشتی و عملکرد شیر باشد. نوع و فشار تست باید مطابق استاندارد مربوطه و الزامات سفارش تعیین شود.

آیا ارائه Material Certificate برای گیت ولو ضروری است؟

این موضوع به سطح پروژه و الزامات خرید بستگی دارد. در پروژه‌های صنعتی ممکن است برای تأیید متریال قطعات، گواهی متریال درخواست شود.

چگونه مطمئن شویم گیت ولو خریداری‌شده مطابق استاندارد سفارش است؟

باید Datasheet، Drawing، پلاک شیر، مدارک متریال، گزارش تست و سایر مدارک موردنیاز با Purchase Order و مشخصات فنی پروژه تطبیق داده شوند.

آیا استاندارد ساخت با استاندارد تست گیت ولو یکی است؟

الزاماً خیر. ممکن است طراحی و ساخت شیر بر اساس یک استاندارد مشخص انجام شود و آزمون‌های آن طبق استاندارد یا الزامات تست مرتبط صورت گیرد. به همین دلیل باید هر مورد جداگانه در مدارک فنی بررسی شود.

مهم‌ترین نکته در انتخاب استاندارد گیت ولو فولادی کلاس ۱۵۰ چیست؟

مهم‌ترین موضوع، تطبیق استاندارد مورد استفاده با نوع شیر، شرایط سرویس، متریال، فشار و دما، نوع اتصال و الزامات پروژه است. درج نام یک استاندارد به‌تنهایی برای تأیید فنی محصول کافی نیست.
