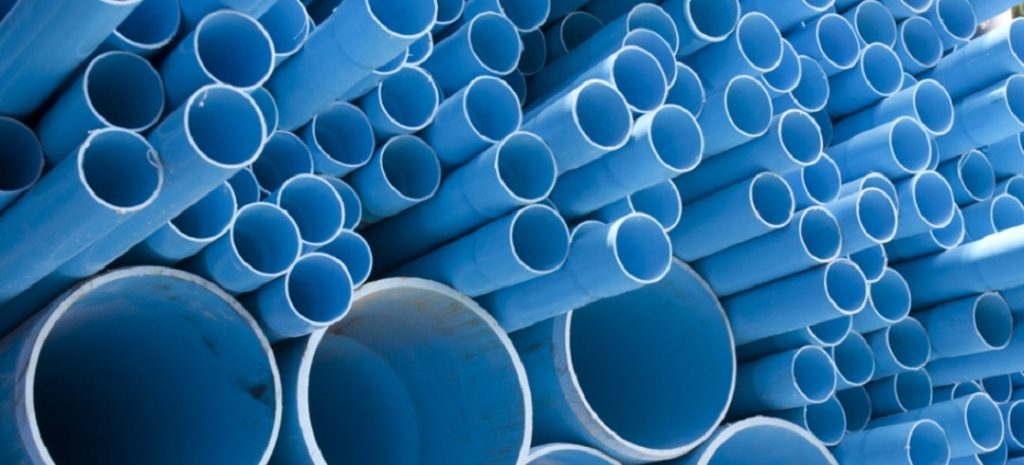

لوله‌های UPVC (Unplasticized Polyvinyl Chloride) یکی از محصولات پرکاربرد در سیستم‌های لوله‌کشی ساختمانی، عمرانی و تأسیساتی هستند. وزن نسبتاً پایین، مقاومت مناسب در برابر خوردگی، سطح داخلی صاف و تنوع سایز و اتصالات باعث شده است این لوله‌ها در پروژه‌های مختلف مورد استفاده قرار گیرند.
کاربرد UPVC فقط به یک نوع شبکه محدود نمی‌شود. بسته به نوع محصول، ضخامت دیواره، قطر، فشار کاری، استاندارد تولید و طراحی سیستم، می‌توان از این لوله‌ها در شبکه‌های فاضلاب، تخلیه آب، آبرسانی تحت فشار، زهکشی، حفاظت کابل و برخی خطوط صنعتی استفاده کرد.
با این حال، همه لوله‌های UPVC برای تمام کاربردها مناسب نیستند. لوله‌ای که برای فاضلاب ثقلی طراحی شده، الزاماً برای انتقال آب تحت فشار مناسب نیست. بنابراین هنگام انتخاب باید مشخصات واقعی محصول با شرایط پروژه تطبیق داده شود.
لوله UPVC چیست؟
UPVC نوعی پلی‌وینیل کلراید سخت و بدون نرم‌کننده است که برای تولید انواع لوله و اتصالات مورد استفاده قرار می‌گیرد.
در فرآیند تولید، مواد اولیه PVC به همراه افزودنی‌های مورد نیاز آماده شده و پس از شکل‌دهی در اکسترودر، به‌صورت لوله تولید می‌شوند. سپس لوله از مراحل کالیبراسیون، خنک‌کاری، برش و کنترل کیفیت عبور می‌کند.
نبود نرم‌کننده در ساختار UPVC باعث می‌شود این ماده نسبت به PVC نرم انعطاف‌پذیری کمتری داشته باشد و برای کاربردهایی که به یک لوله نسبتاً سخت و پایدار نیاز دارند، گزینه مناسبی باشد.
خواص مکانیکی و شیمیایی لوله به فرمولاسیون مواد، فرآیند تولید، ضخامت دیواره و استاندارد محصول وابسته است.
مهم‌ترین ویژگی‌های لوله UPVC
لوله‌های UPVC در کاربردهای مناسب می‌توانند مزایای مختلفی داشته باشند.
یکی از ویژگی‌های مهم آن‌ها مقاومت در برابر خوردگی است. برخلاف بسیاری از لوله‌های فلزی، UPVC در شرایط معمول دچار زنگ‌زدگی نمی‌شود و برای محیط‌های مرطوب و برخی سیالات شیمیایی گزینه مناسبی است.
وزن پایین‌تر نسبت به بسیاری از لوله‌های فلزی نیز باعث می‌شود حمل، برش و نصب آن‌ها در بسیاری از پروژه‌ها ساده‌تر باشد.
سطح داخلی نسبتاً صاف لوله نیز می‌تواند به کاهش مقاومت جریان کمک کند؛ البته عملکرد هیدرولیکی نهایی به قطر داخلی، زبری، شیب، دبی و شرایط واقعی سیستم بستگی دارد.
در کنار این مزایا، محدودیت‌هایی مانند حساسیت به دمای بالا، رفتار متفاوت در برابر ضربه و اهمیت شرایط نصب باید در نظر گرفته شوند.
کاربرد لوله UPVC در شبکه فاضلاب
یکی از شناخته‌شده‌ترین کاربردهای لوله UPVC، استفاده در شبکه‌های فاضلاب ساختمانی و شهری است.
در سیستم‌های فاضلاب ثقلی، لوله باید بتواند جریان را با شیب مناسب منتقل کند و در برابر شرایط محیطی و سیال فاضلاب عملکرد قابل قبولی داشته باشد.
لوله‌های UPVC در این حوزه می‌توانند برای خطوط جمع‌آوری فاضلاب ساختمان، رایزرهای فاضلاب، خطوط تخلیه و بخش‌هایی از شبکه‌های زیرزمینی مورد استفاده قرار گیرند.
اتصال لوله‌ها معمولاً به کمک سوکت و واشر یا روش‌های اتصال متناسب با نوع محصول انجام می‌شود. کیفیت اتصال اهمیت زیادی دارد؛ زیرا ورود خاک یا آب زیرزمینی به شبکه و همچنین خروج فاضلاب می‌تواند عملکرد سیستم را مختل کند.
البته انتخاب لوله فاضلابی باید براساس استاندارد محصول، قطر، ضخامت، کلاس یا مشخصات مکانیکی و شرایط دفن انجام شود.
استفاده از UPVC در سیستم‌های تخلیه آب
علاوه بر فاضلاب، لوله‌های UPVC در برخی سیستم‌های تخلیه و انتقال آب غیرتحت فشار نیز کاربرد دارند.
برای مثال، در ساختمان‌ها می‌توان از این لوله‌ها برای انتقال آب حاصل از شست‌وشو، تخلیه تجهیزات یا بخش‌هایی از سیستم‌های زهکشی استفاده کرد.
سطح صاف داخلی می‌تواند در انتقال جریان و کاهش تجمع رسوبات در شرایط مناسب مؤثر باشد.
در چنین کاربردهایی، شیب‌بندی صحیح اهمیت زیادی دارد. حتی اگر لوله از نظر جنس و قطر مناسب باشد، اجرای نادرست شیب، وجود نقاط شکم‌دار یا اتصالات نامناسب می‌تواند باعث کاهش سرعت تخلیه و ایجاد گرفتگی شود.
به همین دلیل طراحی هیدرولیکی و اجرای صحیح باید در کنار انتخاب لوله مورد توجه قرار گیرد.
کاربرد لوله UPVC در آبرسانی
برخی لوله‌های UPVC برای انتقال آب تحت فشار طراحی و تولید می‌شوند و در این حالت، محصول باید دارای مشخصات فنی متناسب با فشار کاری سیستم باشد.
در شبکه‌های آبرسانی، پارامترهایی مانند فشار اسمی، قطر خارجی، ضخامت دیواره، نوع اتصال و استاندارد تولید اهمیت زیادی دارند.
لوله UPVC فشار قوی را نباید با لوله UPVC فاضلابی یکسان دانست. هرکدام برای شرایط متفاوتی طراحی می‌شوند و ظرفیت فشار آن‌ها به ساختار محصول و استاندارد مربوطه وابسته است.
در سیستم‌های آبرسانی همچنین کیفیت آب، دمای سیال و الزامات بهداشتی باید بررسی شود؛ به‌خصوص اگر لوله برای آب شرب مورد استفاده قرار گیرد.
لوله UPVC در زهکشی
یکی دیگر از کاربردهای این خانواده از محصولات، استفاده در برخی سیستم‌های زهکشی است.
هدف از زهکشی، جمع‌آوری و هدایت آب اضافی از اطراف ساختمان، محوطه، زمین کشاورزی یا سازه‌های زیرزمینی است.
در این کاربرد، طراحی سوراخ‌ها یا منافذ زهکشی، نوع پوشش اطراف لوله، مصالح فیلتر و نحوه اجرای بستر اهمیت زیادی دارد.
لوله UPVC سوراخ‌دار می‌تواند در برخی سیستم‌های زهکشی مورد استفاده قرار گیرد، اما نوع محصول باید مشخصاً برای این کاربرد طراحی شده باشد.
استفاده از لوله بدون در نظر گرفتن شرایط خاک و مسیر جریان آب می‌تواند باعث ورود ذرات ریز، گرفتگی منافذ یا کاهش عملکرد زهکشی شود.
استفاده از لوله UPVC برای حفاظت کابل
لوله‌های UPVC در برخی پروژه‌ها به‌عنوان غلاف و مسیر حفاظت کابل‌های برق و مخابرات نیز استفاده می‌شوند.
در این کاربرد، هدف اصلی انتقال سیال نیست، بلکه ایجاد یک مسیر مکانیکی برای عبور و محافظت از کابل است.
لوله می‌تواند کابل را در برابر تماس مستقیم با خاک، رطوبت، ضربه‌های مکانیکی و برخی آسیب‌های محیطی محافظت کند.
قطر لوله باید به‌گونه‌ای انتخاب شود که کابل‌ها بدون فشار و با شعاع خم مناسب داخل آن قرار گیرند. همچنین در مسیرهای زیرزمینی، عمق دفن، نوع خاک، بار ترافیکی و روش اجرای ترانشه باید در طراحی لحاظ شود.
لوله مورد استفاده برای کابل نیز باید مشخصاً برای کاربرد برق یا مخابرات و شرایط پروژه مناسب باشد و نمی‌توان هر لوله UPVC را بدون بررسی به‌عنوان لوله محافظ کابل استفاده کرد.
کاربرد UPVC در تأسیسات ساختمانی
در پروژه‌های ساختمانی، لوله‌های UPVC در بخش‌های مختلفی از تأسیسات مورد استفاده قرار می‌گیرند.
سیستم‌های فاضلاب، تخلیه آب، برخی مسیرهای تهویه و کاربردهای تأسیساتی از جمله حوزه‌هایی هستند که ممکن است از این لوله‌ها استفاده کنند.
یکی از مزیت‌های اجرایی آن‌ها وزن پایین و امکان برش و اتصال نسبتاً ساده است. این ویژگی برای اجرای مسیرهای متعدد داخل ساختمان اهمیت دارد.
در کنار لوله، اتصالاتی مانند زانو، سه‌راهی، تبدیل، رابط، کپ و سیفون نیز برای ایجاد مسیر کامل مورد استفاده قرار می‌گیرند.
انتخاب اتصال باید از نظر قطر، نوع اتصال و کاربرد با لوله هماهنگ باشد تا سیستم در محل اتصالات دچار نشتی یا کاهش عملکرد نشود.
استفاده از لوله UPVC در پروژه‌های عمرانی
در پروژه‌های عمرانی نیز بسته به نوع محصول می‌توان از لوله UPVC در سیستم‌های زیرزمینی استفاده کرد.
خطوط فاضلاب، تخلیه آب، زهکشی محوطه و برخی مسیرهای عبور کابل از جمله کاربردهای قابل بررسی هستند.
در کاربردهای زیرزمینی، تنها مقاومت خود لوله اهمیت ندارد. بستر، خاک اطراف، تراکم مصالح، عمق دفن و بار خارجی نیز در عملکرد نهایی لوله مؤثر هستند.
به همین دلیل لوله باید به‌عنوان بخشی از یک سیستم لوله و خاک طراحی شود.
در پروژه‌هایی که بار ترافیکی یا عمق دفن زیاد است، باید مشخصات مکانیکی محصول و الزامات استاندارد مربوطه دقیقاً بررسی شود.
کاربرد لوله UPVC در برخی خطوط صنعتی
UPVC در برابر بسیاری از مواد شیمیایی مقاومت مناسبی دارد و به همین دلیل در برخی خطوط صنعتی و فرآیندی نیز مورد استفاده قرار می‌گیرد.
با این حال، مقاومت شیمیایی UPVC مطلق نیست. نوع ماده شیمیایی، غلظت، دما و مدت تماس می‌توانند بر رفتار لوله تأثیر بگذارند.
برای مثال، لوله‌ای که برای یک ماده شیمیایی در دمای محیط مناسب است، ممکن است در همان سیال و در دمای بالاتر شرایط متفاوتی داشته باشد.
بنابراین در کاربردهای صنعتی، بررسی جدول سازگاری شیمیایی سازنده و محدوده فشار و دمای محصول ضروری است.
جدول کاربردهای اصلی لوله UPVC
| کاربرد | نوع سیستم | نکته مهم |
|---|---|---|
| فاضلاب ساختمانی | ثقلی | شیب و آب‌بندی اتصالات اهمیت دارد |
| فاضلاب زیرزمینی | ثقلی | شرایط دفن و بار خارجی باید بررسی شود |
| تخلیه آب | غیرتحت فشار | قطر و شیب بر عملکرد اثر دارند |
| آبرسانی | تحت فشار | Pressure Rating محصول باید کنترل شود |
| زهکشی | زیرزمینی | طراحی منافذ و بستر اهمیت دارد |
| حفاظت کابل | برق و مخابرات | قطر، عمق دفن و بار خارجی مهم است |
| تأسیسات ساختمانی | متنوع | انتخاب محصول بر اساس کاربرد انجام می‌شود |
| برخی خطوط صنعتی | فرآیندی | سازگاری شیمیایی باید بررسی شود |
این جدول یک دسته‌بندی عمومی است و برای انتخاب محصول نهایی باید مشخصات فنی همان مدل بررسی شود.
تفاوت لوله UPVC فاضلابی و فشار قوی
یکی از اشتباهات رایج، یکسان در نظر گرفتن تمام لوله‌های UPVC است.
لوله فاضلابی معمولاً برای سیستم‌های ثقلی طراحی می‌شود و مشخصات آن بر اساس شرایط تخلیه و بارهای واردشده در زمان نصب تعیین می‌شود.
در مقابل، لوله UPVC فشار قوی برای تحمل فشار داخلی مشخص طراحی شده و پارامترهایی مانند فشار اسمی و ضخامت دیواره در انتخاب آن اهمیت زیادی دارند.
بنابراین اگر هدف انتقال آب تحت فشار باشد، استفاده از لوله‌ای که صرفاً با عنوان UPVC فاضلابی شناخته می‌شود، بدون بررسی مشخصات فنی صحیح نیست.
همچنین روش اتصال، ضخامت و استاندارد دو گروه می‌تواند با یکدیگر متفاوت باشد.
UPVC در برابر لوله‌های فلزی
در بسیاری از کاربردها، UPVC به‌عنوان جایگزینی برای برخی لوله‌های فلزی مورد بررسی قرار می‌گیرد.
وزن پایین‌تر، مقاومت در برابر خوردگی و سهولت نسبی اجرا از ویژگی‌هایی هستند که می‌توانند UPVC را برای برخی پروژه‌ها جذاب کنند.
از طرف دیگر، لوله‌های فلزی در بسیاری از سرویس‌های دما بالا، فشارهای مشخص و کاربردهای مکانیکی سنگین مزایای خاص خود را دارند.
بنابراین نمی‌توان UPVC را جایگزین عمومی تمام لوله‌های فلزی دانست. انتخاب باید بر اساس فشار، دما، سیال، بار خارجی، عمر طراحی و شرایط نصب انجام شود.
عوامل مؤثر بر طول عمر لوله UPVC
عمر مفید لوله UPVC فقط به جنس ماده بستگی ندارد.
دما، فشار، تابش مستقیم خورشید، نوع سیال، بار خارجی، کیفیت نصب و شرایط محیطی همگی می‌توانند بر عملکرد آن تأثیر بگذارند.
در سیستم‌های زیرزمینی، اجرای صحیح بستر و خاکریزی اطراف لوله اهمیت زیادی دارد. تراکم نامناسب یا وارد شدن بارهای پیش‌بینی‌نشده می‌تواند باعث تغییر شکل یا آسیب لوله شود.
در کاربردهای روی زمین نیز قرار گرفتن طولانی‌مدت در معرض تابش UV می‌تواند برای برخی محصولات مشکل‌ساز باشد؛ مگر اینکه محصول برای چنین شرایطی طراحی یا پایدارسازی شده باشد.
به همین دلیل شرایط واقعی نصب باید هنگام انتخاب محصول در نظر گرفته شود.
روش اتصال لوله‌های UPVC
نوع اتصال بر اساس کاربرد و طراحی محصول متفاوت است.
یکی از روش‌های رایج، اتصال سوکتی با واشر الاستومری است که در بسیاری از خطوط فاضلابی و زیرزمینی مورد استفاده قرار می‌گیرد.
در برخی محصولات نیز اتصال با چسب حلالی یا روش‌های خاص مورد استفاده قرار می‌گیرد.
کیفیت برش، تمیز بودن سطح، سالم بودن واشر، هم‌راستایی لوله و رعایت عمق ورود از عوامل مؤثر بر کیفیت اتصال هستند.
در سیستم‌های تحت فشار، اتصال باید علاوه بر آب‌بندی، توان تحمل نیروهای واردشده را نیز داشته باشد و دقیقاً مطابق دستورالعمل سازنده اجرا شود.
نکات مهم در انتخاب لوله UPVC
برای انتخاب صحیح بهتر است ابتدا کاربرد دقیق مشخص شود.
اطلاعات زیر معمولاً برای شروع انتخاب لازم هستند:
- نوع کاربرد
- قطر اسمی یا خارجی
- ضخامت دیواره
- فشار کاری در صورت وجود
- دمای کاری
- نوع سیال
- شرایط نصب
- زیرزمینی یا روی زمین بودن
- نوع اتصال
- بار خارجی
- استاندارد مورد نیاز
- برند و مشخصات سازنده
اگر لوله برای آب شرب استفاده می‌شود، الزامات مربوط به تماس با آب آشامیدنی نیز باید بررسی شود.
در پروژه‌های عمرانی، مشخصات محصول باید با نقشه‌ها، محاسبات و مشخصات فنی پروژه تطبیق داده شود.
قیمت لوله UPVC به چه عواملی بستگی دارد؟
قیمت لوله UPVC به عوامل مختلفی وابسته است.
قطر، ضخامت، نوع محصول، فشار کاری، طول شاخه، مواد اولیه، استاندارد، برند سازنده و مقدار سفارش از عوامل مهم هستند.
لوله‌ای که برای انتقال آب تحت فشار تولید شده است، ممکن است از نظر قیمت با یک لوله فاضلابی هم‌قطر متفاوت باشد.
همچنین نوع اتصال و وجود سوکت یا واشر می‌تواند بر قیمت نهایی اثر بگذارد.
بنابراین مقایسه قیمت تنها براساس قطر لوله می‌تواند نتیجه دقیقی ایجاد نکند و بهتر است مشخصات فنی محصولات نیز در کنار قیمت بررسی شوند.
مهم‌ترین مصارف لوله UPVC را چگونه تفکیک کنیم؟
برای شناخت کاربرد لوله UPVC باید ابتدا نوع سیستم مشخص شود.
اگر هدف انتقال فاضلاب ثقلی باشد، لوله باید از نظر قطر، سختی، آب‌بندی و شرایط دفن برای این کاربرد مناسب باشد.
اگر سیستم تحت فشار باشد، فشار اسمی، ضخامت دیواره، دمای سیال و نوع اتصال اهمیت بیشتری پیدا می‌کنند.
برای حفاظت کابل نیز پارامترهایی مانند قطر داخلی، قابلیت عبور کابل، مقاومت مکانیکی و شرایط دفن مورد توجه قرار می‌گیرند.
در کاربردهای صنعتی نیز سازگاری شیمیایی، دما و فشار باید در کنار استاندارد محصول بررسی شوند.
بنابراین یک لوله UPVC خوب، لزوماً برای همه سیستم‌ها مناسب نیست؛ بلکه محصول مناسب، محصولی است که مشخصات آن با شرایط واقعی پروژه هماهنگ باشد.
لوله UPVC؛ انتخابی وابسته به نوع سیستم
لوله‌های UPVC به دلیل مقاومت مناسب در برابر خوردگی، وزن نسبتاً پایین، سطح داخلی صاف و تنوع محصولات، در بسیاری از پروژه‌های ساختمانی و عمرانی کاربرد دارند.
از شبکه‌های فاضلاب و تخلیه آب گرفته تا آبرسانی تحت فشار، زهکشی، حفاظت کابل و برخی خطوط صنعتی، می‌توان از انواع مختلف این لوله استفاده کرد؛ اما نوع دقیق محصول باید متناسب با کاربرد انتخاب شود.
در نهایت، قطر، ضخامت، فشار، دما، نوع سیال، شرایط نصب، بار خارجی، نوع اتصال و استاندارد تولید عواملی هستند که باید هنگام انتخاب لوله UPVC در نظر گرفته شوند.
اگر این پارامترها به‌درستی بررسی شوند، می‌توان از قابلیت‌های UPVC در سیستم‌های مختلف استفاده کرد و احتمال خرابی، نشتی یا انتخاب نادرست محصول را کاهش داد.
