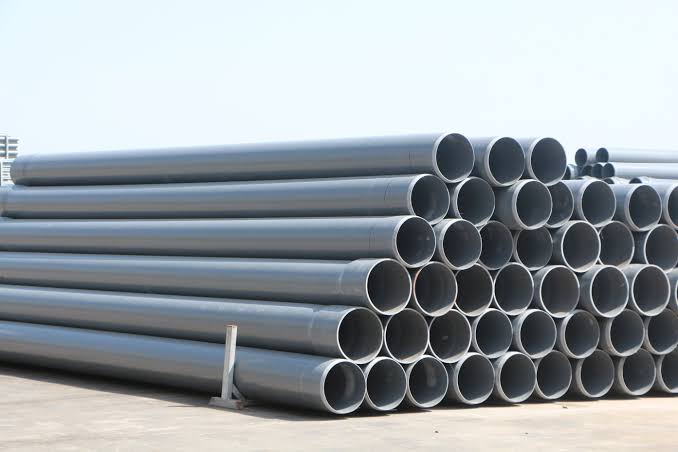

لوله پلیکا در پروژه‌های ساختمانی و عمرانی؛ مزایا و محدودیت‌ها

لوله پلیکا یکی از محصولات پرکاربرد بر پایه PVC سخت یا PVC-U است که در بسیاری از پروژه‌های ساختمانی، عمرانی و تأسیساتی برای انتقال فاضلاب، آب، زهکشی و حفاظت از کابل‌ها مورد استفاده قرار می‌گیرد. وزن نسبتاً پایین، مقاومت مناسب در برابر خوردگی، سطح داخلی صاف و امکان اجرای اتصالات متنوع باعث شده است این نوع لوله در پروژه‌های مختلف جایگاه قابل توجهی داشته باشد.

البته همه لوله‌های پلیکا برای یک کاربرد تولید نمی‌شوند. لوله مورد استفاده در شبکه فاضلاب از نظر طراحی و مشخصات فنی می‌تواند با لوله PVC مخصوص انتقال آب تحت فشار یا لوله مخصوص حفاظت کابل متفاوت باشد. به همین دلیل، انتخاب لوله باید براساس نوع کاربرد، قطر، ضخامت، فشار، دما، نوع اتصال و استاندارد محصول انجام شود.

در پروژه‌های عمرانی نیز شرایط نصب اهمیت زیادی دارد. عمق دفن، نوع خاک، بار ترافیکی، کیفیت بستر، نحوه اجرای اتصالات و تراکم خاک اطراف لوله می‌توانند بر عملکرد نهایی سیستم اثر بگذارند. بنابراین مزایای لوله پلیکا زمانی به‌خوبی قابل استفاده هستند که محصول مناسب با روش اجرایی صحیح ترکیب شود.

لوله پلیکا چیست؟

لوله پلیکا نام رایجی است که در بازار ایران برای بسیاری از لوله‌های ساخته‌شده از PVC یا PVC-U استفاده می‌شود. PVC-U نوعی پلی‌وینیل کلراید سخت‌شده است که بدون استفاده از نرم‌کننده‌های انعطاف‌دهنده تولید می‌شود.

این ماده قابلیت شکل‌دهی مناسب، مقاومت قابل قبول در برابر بسیاری از مواد شیمیایی و وزن نسبتاً پایین دارد. لوله‌های PVC معمولاً با فرآیند Extrusion تولید می‌شوند؛ در این فرآیند مواد اولیه پس از آماده‌سازی و اختلاط، وارد دستگاه اکسترودر شده و پس از شکل‌گیری، خنک و کالیبره می‌شوند.

پس از تولید لوله، عملیات برش، ایجاد سوکت در مدل‌های مربوطه، کنترل ابعادی و بررسی کیفیت انجام می‌شود.

مشخصات محصول نهایی به نوع PVC، طراحی لوله، ضخامت دیواره، قطر و استاندارد تولید وابسته است.

ساختار لوله پلیکا

ساختار لوله پلیکا معمولاً از یک دیواره نسبتاً یکنواخت و سطح داخلی صاف تشکیل شده است. همین سطح صاف می‌تواند در سیستم‌های انتقال ثقلی به کاهش مقاومت جریان نسبت به برخی لوله‌های زبرتر کمک کند.

ضخامت دیواره براساس کاربرد و مشخصات محصول تعیین می‌شود. در لوله‌های تحت فشار، ضخامت و رده فشاری اهمیت بیشتری دارد، در حالی که در لوله‌های فاضلابی ثقلی، مقاومت در برابر بار خارجی و شرایط دفن نیز اهمیت زیادی پیدا می‌کند.

در برخی محصولات، انتهای لوله به‌صورت Socket طراحی می‌شود تا امکان اتصال لوله‌ها با استفاده از واشر یا چسب مخصوص، مطابق طراحی محصول، فراهم شود.

بنابراین شکل ظاهری مشابه لوله‌ها به معنی یکسان بودن قابلیت‌های آن‌ها نیست.

مشخصات فنی لوله پلیکا

پارامترهای فنی لوله باید متناسب با کاربرد بررسی شوند.

مشخصه	توضیحات
جنس	PVC / PVC-U
ساخت	اکسترود شده
قطر	براساس DN، OD یا مشخصات محصول
ضخامت دیواره	وابسته به سایز و نوع کاربرد
نوع لوله	فاضلابی، فشار، زهکشی، حفاظت کابل و سایر مدل‌ها
اتصال	سوکتی، واشردار، چسبی یا سایر روش‌های مجاز
مقاومت شیمیایی	مناسب برای بسیاری از محیط‌ها، وابسته به سیال
مقاومت خوردگی	فاقد زنگ‌زدگی فلزی
سطح داخلی	نسبتاً صاف
فشار کاری	وابسته به مدل، قطر، ضخامت و دما
دمای کاری	وابسته به نوع PVC و مشخصات سازنده
استاندارد	وابسته به کاربرد و بازار
رنگ	بسته به نوع محصول و سازنده

در زمان خرید نباید تنها براساس عبارت «لوله پلیکا» تصمیم گرفت. نوع دقیق محصول، استاندارد، ضخامت و کاربرد باید مشخص باشند.

کاربرد لوله پلیکا در شبکه فاضلاب

یکی از شناخته‌شده‌ترین کاربردهای لوله پلیکا در سیستم‌های فاضلاب ساختمانی و شبکه‌های فاضلاب ثقلی است.

در این سیستم‌ها، جریان معمولاً تحت تأثیر شیب و نیروی گرانش حرکت می‌کند و لوله تحت فشار داخلی قابل‌توجهی قرار ندارد. سطح داخلی صاف PVC می‌تواند به عبور مناسب جریان کمک کند.

لوله‌های فاضلابی PVC در مسیرهای افقی، رایزرها، انشعابات و برخی شبکه‌های زیرزمینی مورد استفاده قرار می‌گیرند.

در سیستم‌های زیرزمینی، علاوه بر جنس لوله باید مقاومت حلقوی و شرایط خاک نیز بررسی شود. استفاده از لوله‌ای که برای شرایط دفن طراحی نشده است، می‌تواند در اثر بار خارجی یا اجرای نامناسب دچار تغییر شکل شود.

استفاده در فاضلاب ساختمان

در ساختمان‌ها، لوله پلیکا می‌تواند برای انتقال فاضلاب سرویس‌های بهداشتی، آشپزخانه، حمام و سایر نقاط تخلیه مورد استفاده قرار گیرد.

اتصالاتی مانند زانو، سه‌راهی، تبدیل، رابط و سیفون امکان ایجاد مسیرهای مختلف را فراهم می‌کنند.

در اجرای فاضلاب ساختمان، شیب مناسب، نصب صحیح اتصالات و دسترسی به نقاط مورد نیاز برای تعمیرات اهمیت زیادی دارد.

همچنین در سیستم‌های فاضلابی باید مسیر به‌گونه‌ای طراحی شود که از ایجاد گرفتگی، برگشت فاضلاب و انتشار بوی نامطبوع جلوگیری شود. نوع اتصال نیز باید مطابق سیستم لوله انتخاب شود.

کاربرد لوله پلیکا در زهکشی

لوله‌های PVC در برخی سیستم‌های زهکشی نیز مورد استفاده قرار می‌گیرند. در این کاربرد ممکن است از لوله‌های سوراخ‌دار استفاده شود تا آب موجود در خاک از طریق سوراخ‌های تعبیه‌شده وارد لوله شود.

سیستم زهکشی می‌تواند برای کنترل آب اطراف ساختمان، زمین‌های کشاورزی، محوطه‌ها، راه‌ها و پروژه‌های عمرانی اجرا شود.

در این کاربرد، تنها انتخاب لوله کافی نیست و عواملی مانند جنس خاک، دانه‌بندی، شیب، فیلتر، ژئوتکستایل، عمق دفن و محل تخلیه آب نیز باید در طراحی لحاظ شوند.

لوله زهکشی سوراخ‌دار با لوله فاضلاب معمولی یکسان نیست و نباید بدون توجه به طراحی سیستم جایگزین یکدیگر شوند.

لوله پلیکا برای حفاظت کابل برق

یکی دیگر از کاربردهای مهم PVC، استفاده از لوله به‌عنوان مسیر محافظ کابل‌های برق، مخابرات و برخی تأسیسات زیرزمینی است.

در این کاربرد، لوله الزاماً برای انتقال سیال طراحی نشده است؛ بلکه وظیفه اصلی آن محافظت مکانیکی کابل در برابر فشار خاک، ضربه، رطوبت و عوامل محیطی است.

انتخاب قطر لوله باید به اندازه‌ای باشد که کابل‌ها بدون اعمال کشش یا فشار غیرمجاز داخل مسیر قرار گیرند.

در پروژه‌های دفن مستقیم نیز عمق ترانشه و شرایط بارگذاری باید براساس مشخصات پروژه تعیین شود.

لوله پلیکا در شبکه آب

PVC-U در برخی سیستم‌های انتقال آب نیز کاربرد دارد، اما باید میان لوله PVC فاضلابی و لوله PVC تحت فشار تفاوت قائل شد.

لوله فاضلابی برای جریان ثقلی طراحی می‌شود و نباید به‌صورت خودسرانه در خطوط تحت فشار استفاده شود.

در مقابل، لوله‌های PVC فشار دارای مشخصات مشخصی برای فشار کاری هستند و انتخاب آن‌ها براساس قطر، ضخامت، رده فشاری، دما و استاندارد انجام می‌شود.

بنابراین اگر هدف انتقال آب تحت فشار باشد، باید دقیقاً محصولی انتخاب شود که سازنده آن را برای چنین سرویسی تأیید کرده است.

مزایای لوله پلیکا

لوله پلیکا در کاربردهای مناسب مزایای مختلفی دارد.

وزن نسبتاً پایین

وزن لوله‌های PVC در بسیاری از سایزها نسبت به برخی لوله‌های فلزی کمتر است. این ویژگی می‌تواند حمل، جابه‌جایی و نصب را ساده‌تر کند.

در پروژه‌های ساختمانی که تعداد زیادی شاخه لوله مورد استفاده قرار می‌گیرد، وزن کمتر می‌تواند در سرعت اجرای کار نیز مؤثر باشد.

مقاومت در برابر خوردگی

PVC مانند فولاد دچار زنگ‌زدگی فلزی نمی‌شود. به همین دلیل در بسیاری از محیط‌های مرطوب و زیرزمینی می‌تواند مزیت داشته باشد.

البته این موضوع به معنی مقاومت مطلق در برابر تمام مواد شیمیایی نیست و سازگاری PVC با سیال یا محیط باید براساس اطلاعات فنی محصول بررسی شود.

سطح داخلی صاف

سطح داخلی نسبتاً صاف می‌تواند باعث کاهش مقاومت در برابر جریان در مقایسه با برخی مواد با سطح زبرتر شود.

این ویژگی در سیستم‌های فاضلابی و انتقال سیال می‌تواند به عملکرد هیدرولیکی مناسب کمک کند؛ البته قطر داخلی، شیب، دبی و شرایط واقعی سیستم نیز اهمیت دارند.

نصب نسبتاً ساده

برخی سیستم‌های PVC با اتصال سوکتی و واشردار یا چسبی اجرا می‌شوند و برای نصب آن‌ها به تجهیزات سنگین جوشکاری فلزات نیاز نیست.

روش اتصال باید دقیقاً مطابق نوع محصول باشد. برای مثال، استفاده از چسب روی سیستمی که برای اتصال واشردار طراحی شده است، روش صحیحی نیست.

مقاومت مناسب در برابر بسیاری از مواد شیمیایی

PVC در برابر طیف قابل توجهی از مواد شیمیایی مقاومت دارد، اما دامنه این مقاومت به نوع ماده، غلظت و دما وابسته است.

در سرویس‌های شیمیایی، باید Compatibility Chart سازنده یا اطلاعات معتبر متریال بررسی شود.

محدودیت‌های لوله پلیکا

در کنار مزایا، لوله پلیکا محدودیت‌هایی نیز دارد.

حساسیت به ضربه در شرایط خاص

PVC در دماهای پایین یا هنگام اعمال ضربه شدید می‌تواند نسبت به برخی مواد انعطاف‌پذیرتر، رفتار شکننده‌تری داشته باشد.

به همین دلیل حمل، بارگیری و نصب باید با دقت انجام شود و از وارد کردن ضربه مستقیم به لوله جلوگیری شود.

محدودیت دمایی

PVC برای تمام دماها مناسب نیست. افزایش دما می‌تواند روی خواص مکانیکی و فشار مجاز لوله تأثیر بگذارد.

اگر لوله برای آب گرم، سیال داغ یا محیط با دمای بالا استفاده شود، باید محدوده دمایی مجاز محصول بررسی شود.

وابستگی عملکرد زیرزمینی به نصب

در لوله‌های PVC دفنی، عملکرد تنها به مقاومت خود لوله وابسته نیست. بستر، خاک اطراف، تراکم، عمق دفن و بارهای خارجی همگی بر رفتار لوله تأثیر دارند.

اجرای نامناسب می‌تواند باعث تغییر شکل، جابه‌جایی یا آسیب به اتصالات شود.

محدودیت در برخی سرویس‌های صنعتی

اگر سیال دمای بالا، فشار زیاد یا ترکیب شیمیایی خاصی داشته باشد، ممکن است PVC گزینه مناسبی نباشد.

در این شرایط، موادی مانند CPVC، PP، PE، PVDF، استنلس استیل یا آلیاژهای دیگر بسته به شرایط سرویس قابل بررسی هستند.

تفاوت لوله پلیکا فاضلابی و تحت فشار

ویژگی	لوله PVC فاضلابی	لوله PVC تحت فشار
کاربرد اصلی	انتقال ثقلی فاضلاب	انتقال سیال تحت فشار
فشار داخلی	معمولاً پایین	دارای Pressure Rating
طراحی	براساس شرایط فاضلاب و بار خارجی	براساس فشار داخلی و شرایط سرویس
اتصال	واشردار، سوکتی یا چسبی طبق محصول	بسته به سیستم
معیار انتخاب	قطر، شیب، بار خارجی، دفن	فشار، قطر، ضخامت، دما
کاربرد	فاضلاب و زهکشی	آب و سیالات مجاز تحت فشار

این دو محصول را نباید صرفاً براساس قطر ظاهری یکسان، جایگزین یکدیگر در نظر گرفت.

تفاوت لوله پلیکا و پلی‌اتیلن

لوله پلیکا و پلی‌اتیلن هر دو در سیستم‌های مختلف کاربرد دارند، اما رفتار مکانیکی آن‌ها متفاوت است.

PVC معمولاً سخت‌تر و صلب‌تر است، در حالی که PE انعطاف‌پذیری بیشتری دارد و می‌تواند در برابر برخی تغییرشکل‌های زمین رفتار متفاوتی نشان دهد.

در شبکه‌های فاضلاب ثقلی، انتخاب میان این دو باید براساس قطر، سختی حلقوی، شرایط خاک، روش اتصال، عمق دفن و استاندارد محصول انجام شود.

در خطوط تحت فشار نیز فشار کاری، دما و روش اتصال اهمیت زیادی پیدا می‌کنند.

بنابراین نمی‌توان گفت یک ماده همیشه بهتر از دیگری است؛ کاربرد واقعی و شرایط پروژه تعیین‌کننده هستند.

روش‌های اتصال لوله پلیکا

روش اتصال به نوع محصول و طراحی سیستم بستگی دارد.

اتصال سوکتی و واشردار

در بسیاری از لوله‌های فاضلابی، یک سر لوله دارای سوکت و شیار مخصوص واشر است. واشر در محل خود قرار می‌گیرد و لوله دیگر پس از آماده‌سازی داخل سوکت قرار داده می‌شود.

تمیزی، سلامت واشر، هم‌راستایی و عمق صحیح ورود لوله برای آب‌بندی اهمیت دارند.

اتصال چسبی

در برخی سیستم‌های PVC از Solvent Cement برای اتصال استفاده می‌شود.

سطح دو قطعه باید تمیز و آماده‌سازی شود و چسب مناسب همان سیستم مورد استفاده قرار گیرد.

استفاده از چسب نامناسب یا اجرای ناقص می‌تواند باعث کاهش استحکام و آب‌بندی اتصال شود.

نکات مهم در نصب لوله پلیکا

اجرای صحیح لوله به اندازه کیفیت محصول اهمیت دارد.

در نصب زیرزمینی باید ابتدا بستر مناسب آماده شود. سپس لوله در مسیر قرار گرفته و خاک اطراف آن به‌صورت کنترل‌شده متراکم می‌شود.

در نقاط اتصال، نباید نیرو یا تنش غیرضروری به لوله وارد شود.

برای شبکه‌های فاضلاب، شیب خط باید مطابق طراحی حفظ شود. تغییرات نامناسب شیب می‌تواند باعث کاهش سرعت خودشست‌وشویی و افزایش احتمال تجمع مواد شود.

همچنین در مسیرهای طولانی باید امکان دسترسی برای بازرسی و تعمیرات در نظر گرفته شود.

عوامل مؤثر بر قیمت لوله پلیکا

قیمت لوله پلیکا به مشخصات محصول و شرایط بازار وابسته است.

عوامل مهم عبارت‌اند از:

• قطر لوله
• ضخامت دیواره
• نوع PVC
• کاربرد فاضلابی یا تحت فشار
• استاندارد تولید
• برند سازنده
• طول شاخه
• نوع اتصال
• کیفیت مواد اولیه
• رنگ و مشخصات ظاهری
• حجم سفارش
• هزینه حمل

لوله‌ای با ضخامت بیشتر یا طراحی مخصوص فشار، طبیعتاً الزاماً قیمت یکسانی با لوله فاضلابی هم‌قطر ندارد.

بنابراین مقایسه قیمت باید براساس مشخصات فنی یکسان انجام شود.

استانداردهای مرتبط با لوله پلیکا

استاندارد لوله PVC به کاربرد و بازار هدف بستگی دارد.

برای برخی لوله‌های PVC-U فاضلابی و زهکشی زیرزمینی، استاندارد EN 1401 مورد استفاده قرار می‌گیرد.

برای سیستم‌های PVC-U انتقال آب تحت فشار، EN 1452 و ISO 1452 از استانداردهای شناخته‌شده هستند.

در بازار آمریکای شمالی نیز استانداردهایی مانند ASTM D1785 برای برخی لوله‌های PVC تحت فشار و ASTM D2665 برای برخی لوله‌های فاضلابی و DWV مطرح هستند.

استاندارد دقیق باید براساس نوع محصول، کاربرد، کشور مقصد و مشخصات پروژه تعیین شود.

چه عواملی باعث خرابی لوله پلیکا می‌شوند؟

خرابی لوله PVC می‌تواند دلایل مختلفی داشته باشد:

• انتخاب محصول نامناسب برای کاربرد
• فشار یا دمای بیشتر از محدوده مجاز
• ضربه شدید هنگام حمل
• اجرای نامناسب بستر
• تراکم نامناسب خاک اطراف
• نصب نادرست اتصال
• آسیب‌دیدگی واشر
• استفاده از چسب نامناسب
• تابش طولانی‌مدت UV در کاربردهای فضای باز
• تماس با مواد شیمیایی ناسازگار
• بار خارجی بیشتر از ظرفیت طراحی

به همین دلیل، در زمان بررسی خرابی باید هم محصول و هم شرایط نصب و بهره‌برداری بررسی شوند.

هنگام خرید لوله پلیکا چه اطلاعاتی لازم است؟

برای جلوگیری از خرید اشتباه، بهتر است اطلاعات زیر مشخص باشد:

1. نوع کاربرد
2. فاضلابی، زهکشی، آب تحت فشار یا حفاظت کابل
3. قطر اسمی یا قطر خارجی
4. ضخامت دیواره
5. طول شاخه
6. نوع اتصال
7. فشار کاری در صورت وجود
8. دمای کاری
9. نوع سیال
10. استاندارد مورد نیاز
11. برند یا سازنده
12. شرایط دفن و بار خارجی
13. تعداد مورد نیاز
14. نیاز به گواهی یا مدارک فنی

در پروژه‌های عمرانی، مشخصات محصول باید با نقشه‌ها، مشخصات فنی پروژه و شرایط واقعی نصب تطبیق داده شود.

لوله پلیکا در پروژه‌های ساختمانی و عمرانی؛ انتخاب بر اساس کاربرد

لوله پلیکا به دلیل وزن مناسب، مقاومت در برابر خوردگی، سطح داخلی صاف و تنوع محصول، در بسیاری از پروژه‌های ساختمانی و عمرانی مورد استفاده قرار می‌گیرد. شبکه‌های فاضلاب، زهکشی، تأسیسات ساختمانی، حفاظت کابل و برخی خطوط انتقال آب از جمله کاربردهای مهم آن هستند.

با این حال، لوله پلیکا یک محصول با کاربرد واحد نیست و مشخصات آن براساس نوع سرویس تغییر می‌کند. لوله فاضلابی، لوله PVC تحت فشار و لوله مخصوص حفاظت کابل را نمی‌توان تنها براساس جنس PVC یکسان در نظر گرفت.

در نهایت، انتخاب صحیح باید براساس نوع کاربرد، قطر، ضخامت، فشار، دما، نوع سیال، شرایط دفن، بار خارجی، روش اتصال و استاندارد محصول انجام شود. در پروژه‌های زیرزمینی نیز کیفیت بستر و اجرای صحیح خاک اطراف لوله به اندازه انتخاب خود لوله اهمیت دارد.
