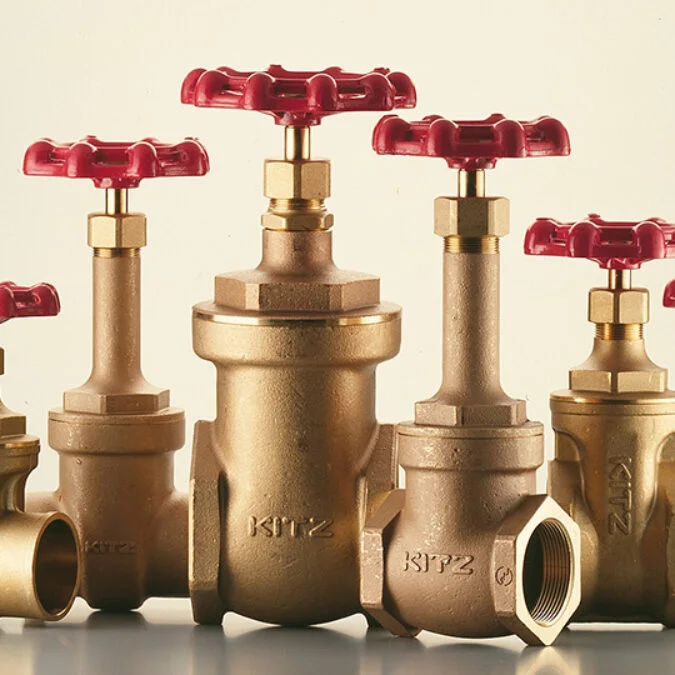

معرفی و کاربرد شیر فلکه برنزی KITZ 150-300

شیر فلکه برنزی KITZ 150-300 یکی از گزینه‌های مورد استفاده در خطوط لوله برای قطع و وصل جریان است که با بدنه برنزی و طراحی شیر کشویی تولید می‌شود. شرکت KITZ ژاپن مدل‌های مختلفی از شیرهای Gate Valve برنزی را در رده‌های فشاری متفاوت ارائه می‌کند که بسته به مدل، نوع اتصال و ساختار داخلی آن‌ها می‌تواند متفاوت باشد.

در بین این محصولات، مدل‌های Class 150 و Class 300 برای شرایط کاری متفاوت طراحی شده‌اند. برای نمونه، در کاتالوگ رسمی KITZ، مدل AK150E به‌عنوان شیر فلکه برنزی کلاس ۱۵۰ با بدنه و اجزای اصلی از Cast Bronze CAC406 معرفی شده است. همچنین یک مدل کلاس ۳۰۰ با ساختار متفاوت، بدنه و بونت برنزی و اتصال رزوه‌ای NPT در محصولات KITZ وجود دارد.

انتخاب میان کلاس ۱۵۰ و ۳۰۰ تنها بر اساس نام کلاس انجام نمی‌شود و باید فشار، دما، نوع سیال، سایز، نوع اتصال و مشخصات دقیق مدل بررسی شود.

شیر فلکه برنزی KITZ 150-300 چیست؟

شیر فلکه یا Gate Valve برای قطع و وصل جریان در خطوط لوله استفاده می‌شود. مکانیزم اصلی این شیر بر پایه حرکت خطی دیسک یا گیت است؛ به این صورت که با چرخاندن فلکه، دیسک در مسیر عمودی حرکت کرده و مسیر عبور سیال را باز یا مسدود می‌کند.

برخلاف برخی شیرهای کنترلی، وظیفه اصلی Gate Valve ایزوله کردن خط است و استفاده از آن برای تنظیم مداوم دبی در وضعیت نیمه‌باز معمولاً توصیه نمی‌شود.

شیرهای برنزی KITZ در این گروه می‌توانند با ساختارهایی مانند Inside Screw، Rising Stem یا Non-Rising Stem تولید شوند؛ بنابراین برای شناسایی دقیق محصول باید کد یا Fig. شیر بررسی شود.

مشخصات فنی شیر فلکه برنزی KITZ کلاس ۱۵۰

یکی از مدل‌های رسمی KITZ، Fig. AK150E است که به‌عنوان Class 150 Cast Bronze Gate Valve معرفی شده است. این مدل دارای بونت پیچی، ساختار Inside Screw و ساقه غیرصعودی است و در سایزهای ۳/۸ تا ۲ اینچ عرضه می‌شود. اتصال آن طبق مشخصات رسمی، رزوه‌ای با استاندارد ASME B1.20.1 است.

مشخصه	مشخصات
برند	KITZ ژاپن
نوع شیر	Gate Valve
متریال بدنه	Cast Bronze
گرید بدنه	CAC406
متریال بونت	Cast Bronze / CAC406
متریال ساقه	Cast Bronze / CAC406
متریال دیسک	Cast Bronze / CAC406
کلاس فشاری	Class 150
نوع بونت	Screwed Bonnet
ساختار ساقه	Non-Rising Stem
نوع اتصال	Threaded
استاندارد اتصال	ASME B1.20.1
سایز مدل AK150E	۳/۸ تا ۲ اینچ
عملکرد	دستی

مشخصات فوق مربوط به Fig. AK150E است؛ بنابراین در زمان خرید باید کد دقیق محصول با اطلاعات کاتالوگ و دیتاشیت همان مدل تطبیق داده شود.

مشخصات شیر فلکه برنزی KITZ کلاس ۳۰۰

KITZ در گروه شیرهای برنزی خود، مدل‌های کلاس ۳۰۰ را نیز ارائه می‌کند. یکی از مدل‌های معرفی‌شده در کاتالوگ رسمی، دارای Union Bonnet، Rising Stem و اتصال رزوه‌ای NPT است.

این مدل با بدنه و بونت Cast Bronze و ساقه و دیسک برنزی ساخته شده و محدوده سایزی آن از ۳/۸ تا ۲ اینچ اعلام شده است. طبق اطلاعات کاتالوگ، فشار W.O.G. بدون شوک برای این مدل ۶٫۸۹ MPa معادل ۱۰۰۰ psi و فشار بخار اشباع ۲٫۰۷ MPa معادل ۳۰۰ psi اعلام شده است. این اعداد مربوط به همان مدل و شرایط مشخص‌شده توسط سازنده هستند و نباید به تمام شیرهای کلاس ۳۰۰ تعمیم داده شوند.

مشخصه	Class 150	Class 300
نوع شیر	Gate Valve	Gate Valve
متریال بدنه	Cast Bronze	Cast Bronze
ساختار	بسته به مدل	بسته به مدل
کلاس فشاری	۱۵۰	۳۰۰
اتصال	بسته به مدل	Threaded / NPT در مدل موردنظر
ساقه	بسته به مدل	Rising Stem در مدل موردنظر
کاربرد اصلی	قطع و وصل جریان	قطع و وصل جریان در شرایط فشاری بالاتر
انتخاب نهایی	بر اساس شرایط سرویس	بر اساس شرایط سرویس

بنابراین تفاوت کلاس ۱۵۰ و ۳۰۰ فقط در عدد درج‌شده روی شیر خلاصه نمی‌شود و باید مشخصات کامل محصول بررسی شود.

ساختار شیر فلکه برنزی KITZ

شیر فلکه برنزی از چند بخش اصلی تشکیل می‌شود که عملکرد مجموعه را امکان‌پذیر می‌کنند.

بدنه برنزی

بدنه بخش اصلی شیر است و مسیر عبور سیال را در خود جای می‌دهد. در مدل‌های مورد بررسی KITZ، بدنه از Cast Bronze ساخته شده و در برخی مدل‌ها گرید CAC406 برای آن اعلام شده است.

بونت

بونت در قسمت بالایی بدنه قرار دارد و مجموعه ساقه و اجزای مربوط به عملکرد شیر را نگه می‌دارد. نوع اتصال بونت نیز بسته به مدل می‌تواند متفاوت باشد.

ساقه

ساقه نیروی چرخشی فلکه را به مکانیزم داخلی منتقل می‌کند. بسته به طراحی شیر، ممکن است ساقه از نوع Rising Stem یا Non-Rising Stem باشد.

در مدل AK150E، ساختار Non-Rising Stem اعلام شده است؛ در حالی که مدل کلاس ۳۰۰ معرفی‌شده در کاتالوگ KITZ دارای Rising Stem است.

دیسک

دیسک یا گیت با حرکت خود مسیر عبور سیال را باز یا مسدود می‌کند. جنس دیسک نیز در مدل‌های مورد اشاره KITZ از برنز اعلام شده است.

فلکه دستی

این شیرها به‌صورت دستی کار می‌کنند و با چرخاندن فلکه، دیسک در مسیر مناسب قرار می‌گیرد.

کاربرد شیر فلکه برنزی KITZ 150-300

مهم‌ترین کاربرد این شیرها قطع و وصل جریان است. زمانی که لازم است یک بخش از سیستم برای تعمیرات، سرویس یا ایزوله‌سازی از مدار خارج شود، Gate Valve می‌تواند مورد استفاده قرار گیرد.

کاربردهای این نوع شیر بسته به مدل و شرایط مجاز سرویس می‌تواند شامل موارد زیر باشد:

• خطوط آب و تأسیسات
• سیستم‌های لوله‌کشی ساختمانی
• خطوط خدماتی
• برخی سیستم‌های صنعتی
• خطوطی که به شیر قطع و وصل دستی نیاز دارند
• سیستم‌هایی که استفاده از شیر برنزی برای شرایط سیال مناسب است

با این حال، نوع سیال و شرایط کاری باید قبل از انتخاب بررسی شود؛ زیرا یک شیر برنزی لزوماً برای تمام سیالات و شرایط دمایی مناسب نیست.

تفاوت کلاس ۱۵۰ و ۳۰۰ در شیر فلکه KITZ

کلاس فشاری یکی از معیارهای مهم در انتخاب شیر است. به‌طور کلی، شیر کلاس ۳۰۰ برای رده فشاری بالاتری نسبت به کلاس ۱۵۰ طراحی شده است؛ اما نمی‌توان تنها با مشاهده عدد Class، فشار مجاز را برای هر دما و هر سیال تعیین کرد.

برای مثال، در مدل AK150E مشخصات محصول تحت عنوان Class 150 Cast Bronze Gate Valve ارائه شده است. در مقابل، مدل کلاس ۳۰۰ مورد اشاره KITZ دارای مشخصات فشاری متفاوتی برای W.O.G. و بخار است.

بنابراین هنگام انتخاب باید فشار و دمای واقعی خط با Pressure-Temperature Rating همان مدل مقایسه شود.

مزایای شیر فلکه برنزی KITZ

استفاده از برنز در ساخت شیرهای تأسیساتی و لوله‌کشی مزایایی دارد که باعث شده این متریال در بسیاری از کاربردها مورد استفاده قرار گیرد.

مقاومت مناسب در برابر خوردگی: برنز در بسیاری از محیط‌های مرطوب عملکرد مناسبی دارد.

ساختار ساده: مکانیزم Gate Valve نسبتاً ساده است و برای قطع و وصل خط کاربرد مناسبی دارد.

تنوع مدل: KITZ مدل‌های مختلفی از شیرهای برنزی را در کلاس‌ها و اتصالات متفاوت ارائه می‌کند.

تنوع اتصال: بسته به مدل، شیرهای برنزی KITZ می‌توانند با اتصال رزوه‌ای یا فلنجی عرضه شوند.

عملکرد دستی: عدم نیاز به اکچویتور در کاربردهای دستی، ساختار سیستم را ساده‌تر می‌کند.

استاندارد و نوع اتصال

یکی از مهم‌ترین موارد در خرید شیر فلکه برنزی، توجه به نوع اتصال است.

برای مثال، در مدل AK150E اتصال رزوه‌ای بر اساس ASME B1.20.1 اعلام شده است. در برخی دیگر از مدل‌های برنزی KITZ نیز اتصال NPT یا اتصال فلنجی با استانداردهای متفاوت ارائه می‌شود.

به همین دلیل، هنگام خرید باید نوع رزوه یا فلنج با مشخصات خط لوله کاملاً مطابقت داشته باشد.

شیر فلکه برنزی KITZ برای چه سیالاتی مناسب است؟

مناسب بودن شیر برای یک سیال خاص به متریال بدنه، دیسک، ساقه، پکینگ، آب‌بندی و همچنین فشار و دمای سرویس بستگی دارد.

در نتیجه نمی‌توان صرفاً بر اساس برنزی بودن شیر، آن را برای هر نوع سیال مناسب دانست. برای کاربردهای خاص باید اطلاعات سازنده و محدودیت‌های مدل موردنظر بررسی شود.

همچنین در کاتالوگ برخی مدل‌های برنزی KITZ محدودیت‌هایی برای استفاده با گازهای قابل اشتعال یا سمی ذکر شده است؛ بنابراین استفاده در سرویس گاز نیازمند بررسی دقیق مدل و تأییدیه‌های مربوطه است.

نکات مهم هنگام خرید شیر فلکه برنزی KITZ 150-300

برای انتخاب صحیح این محصول بهتر است موارد زیر بررسی شود:

• کلاس فشاری ۱۵۰ یا ۳۰۰
• مدل و Fig. دقیق شیر
• سایز اسمی
• جنس بدنه و قطعات داخلی
• نوع ساقه
• نوع بونت
• نوع اتصال
• استاندارد رزوه یا فلنج
• فشار کاری
• دمای کاری
• نوع سیال
• شرایط نصب
• اصالت کالا و مشخصات سازنده

به‌خصوص در پروژه‌های صنعتی، انتخاب بر اساس عبارت کلی «شیر فلکه برنزی KITZ 150-300» کافی نیست و باید کد فنی دقیق محصول مشخص شود.

قیمت شیر فلکه برنزی KITZ 150-300

قیمت شیر فلکه برنزی KITZ به عوامل مختلفی مانند کلاس، سایز، مدل، نوع اتصال، مشخصات فنی و موجودی بازار بستگی دارد.

طبیعی است که یک شیر کلاس ۳۰۰ با مشخصات فنی متفاوت الزاماً قیمت مشابهی با مدل کلاس ۱۵۰ نداشته باشد. همچنین نوع اتصال و ساختار داخلی نیز می‌تواند بر قیمت تأثیر بگذارد.

به همین دلیل، برای استعلام دقیق بهتر است سایز، کلاس، مدل و نوع اتصال به‌صورت کامل مشخص شود.

انتخاب شیر فلکه برنزی KITZ 150 یا ۳۰۰

شیر فلکه برنزی KITZ کلاس ۱۵۰ و ۳۰۰ برای کاربردهای قطع و وصل جریان در سیستم‌های مختلف طراحی شده‌اند، اما هر مدل مشخصات فنی و محدوده کاری مخصوص خود را دارد.

مدل‌های کلاس ۱۵۰ مانند AK150E با بدنه، بونت، ساقه و دیسک از Cast Bronze و ساختار Non-Rising Stem در محدوده سایزی مشخص ارائه می‌شوند. مدل‌های کلاس ۳۰۰ نیز با طراحی و رده فشاری متفاوت در سبد محصولات KITZ قرار دارند.

در نهایت، انتخاب بین Class 150 و Class 300 باید بر اساس فشار و دمای واقعی سیستم، نوع سیال، سایز خط، نوع اتصال و مشخصات دقیق مدل انجام شود. توجه به این موارد باعث می‌شود شیر انتخاب‌شده از نظر فنی با شرایط پروژه هماهنگ باشد و عملکرد مطمئن‌تری در طول زمان داشته باشد.
