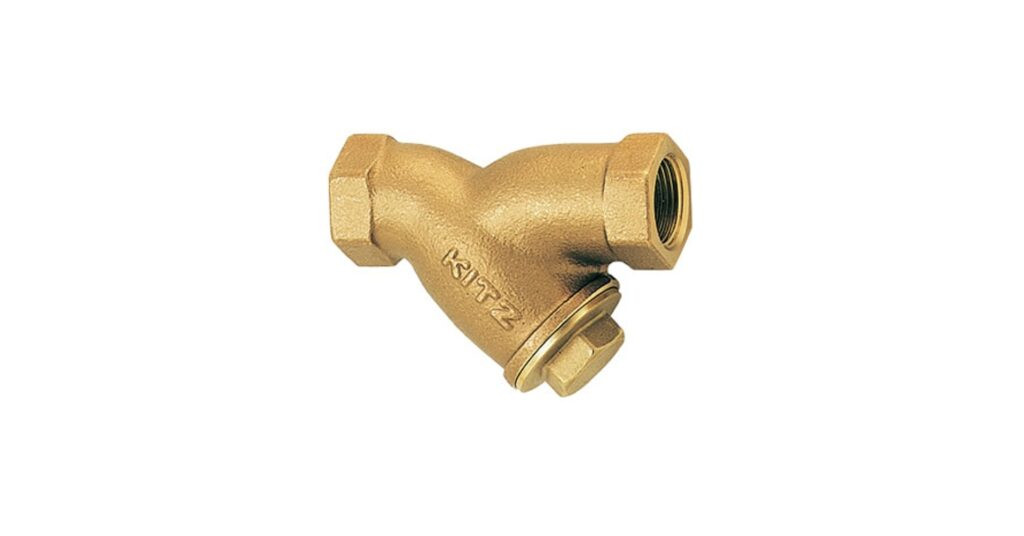

مشخصات و کاربرد صافی برنجی کیتز (KITZ)

صافی برنجی کیتز (KITZ) یا Y Type Strainer یکی از تجهیزات مهم در خطوط لوله برای جداسازی ذرات جامد، رسوبات و ناخالصی‌های موجود در سیال است. این تجهیز پیش از بسیاری از شیرآلات، پمپ‌ها، تجهیزات اندازه‌گیری و سایر اجزای حساس نصب می‌شود تا از ورود ذرات ناخواسته به داخل سیستم جلوگیری کند.

کیتز (KITZ) در گروه محصولات برنزی و برنجی خود، مدل‌های مختلفی از صافی‌های نوع Y را تولید می‌کند. برای نمونه، Fig. Y یک صافی نوع Y با بدنه Cast Bronze، کاور Forged Brass و اتصال رزوه‌ای است که در سایزهای ۳/۸ تا ۳ اینچ عرضه می‌شود.

بنابراین عنوان «صافی برنجی کیتز» در بازار باید با مشخصات دقیق مدل تطبیق داده شود؛ زیرا در مدل‌های مختلف ممکن است بدنه از برنز و بخش‌هایی مانند کاور از برنج ساخته شده باشند.

صافی Y کیتز چیست؟

صافی یا Strainer تجهیزی است که برای حذف ذرات جامد از جریان سیال استفاده می‌شود. برخلاف فیلترهای ظریف که ممکن است برای جداسازی ذرات بسیار کوچک طراحی شوند، صافی‌های Y معمولاً برای محافظت از تجهیزات و جلوگیری از ورود آلودگی‌های نسبتاً درشت به بخش‌های پایین‌دست سیستم مورد استفاده قرار می‌گیرند.

در صافی Y، مسیر عبور سیال از داخل بدنه عبور کرده و ذرات جامد توسط Screen یا توری داخلی گرفته می‌شوند. شکل Y بدنه باعث شده است محفظه توری با زاویه‌ای نسبت به مسیر اصلی قرار بگیرد.

این ساختار امکان دسترسی به توری برای تمیزکاری و سرویس را نیز فراهم می‌کند.

مشخصات فنی صافی برنجی KITZ

یکی از مدل‌های اصلی این خانواده، KITZ Fig. Y است که به‌عنوان Class 150 (10K) Cast Bronze Y Type Strainer معرفی شده است. مشخصات رسمی این مدل به شرح زیر است:

مشخصه	مشخصات
برند	کیتز (KITZ)
نوع تجهیز	Y Type Strainer
مدل	Fig. Y
متریال بدنه	Cast Bronze
متریال کاور	Forged Brass C3771
کلاس	Class 150 (10K)
نوع اتصال	رزوه‌ای
استاندارد اتصال	JIS B0203
نوع درپوش	Screwed Cap
سایز	۳/۸ تا ۳ اینچ
استاندارد تست	KITZ Standard
گسکت	Non-asbestos sheet gasket
عملکرد	جداسازی ذرات از سیال

کیتز برای مدل Y فشار مجاز آب ساکن را در بازه دمایی ۲۹- تا ۱۲۰ درجه سانتی‌گراد برابر با ۱٫۶ مگاپاسکال برای سایزهای ۳/۸ تا ۲ اینچ و ۱٫۴ مگاپاسکال برای سایزهای ۲½ و ۳ اینچ اعلام کرده است. این مقادیر مربوط به همین مدل و شرایط مشخص‌شده توسط سازنده است و نباید به سایر مدل‌های KITZ تعمیم داده شود.

ساختار صافی Y کیتز

صافی Y از چند بخش اصلی تشکیل می‌شود که هر کدام وظیفه مشخصی در فرآیند جداسازی ذرات دارند.

بدنه صافی

بدنه مسیر اصلی عبور سیال را تشکیل می‌دهد و محفظه توری را در خود جای می‌دهد. در مدل Fig. Y، بدنه از Cast Bronze ساخته شده است.

توری یا Screen

توری داخلی مهم‌ترین بخش صافی است و وظیفه آن به دام انداختن ذرات جامد موجود در جریان است. اندازه مش توری باید متناسب با نوع سیال و میزان فیلتراسیون موردنیاز انتخاب شود.

کاور

کاور قسمت پایینی محفظه صافی را می‌بندد و امکان دسترسی به توری را برای سرویس و تمیزکاری فراهم می‌کند. در مدل Y، کاور از Forged Brass C3771 ساخته شده است.

گسکت

بین کاور و بدنه از گسکت برای ایجاد آب‌بندی استفاده می‌شود. کیتز برای مدل Y از Non-asbestos sheet gasket استفاده کرده است.

عملکرد صافی برنجی KITZ چگونه است؟

عملکرد صافی Y بسیار ساده است.

سیال از ورودی وارد بدنه می‌شود و در مسیر عبور از داخل صافی، از توری داخلی عبور می‌کند. ذرات جامد و آلودگی‌هایی که اندازه آن‌ها از منافذ توری بزرگ‌تر است، روی Screen باقی می‌مانند.

سیال تصفیه‌شده از خروجی خارج شده و به سمت تجهیزات پایین‌دست حرکت می‌کند.

با گذشت زمان، تجمع ذرات روی توری می‌تواند باعث افزایش افت فشار شود. در این شرایط، توری باید مطابق دستورالعمل سرویس و شرایط سیستم بررسی و تمیز شود.

کاربرد صافی Y کیتز

مهم‌ترین کاربرد صافی KITZ، محافظت از تجهیزات پایین‌دست در برابر ذرات جامد و آلودگی‌های موجود در سیال است.

این نوع صافی می‌تواند در سیستم‌های مختلفی مانند موارد زیر مورد استفاده قرار گیرد:

• خطوط آبرسانی
• سیستم‌های تأسیسات ساختمان
• خطوط آب سرد و گرم
• سیستم‌های پمپاژ
• خطوط خدماتی
• ورودی برخی شیرآلات
• حفاظت از پمپ‌ها
• حفاظت از تجهیزات اندازه‌گیری
• خطوطی که وجود ذرات جامد می‌تواند به تجهیزات آسیب برساند

انتخاب مدل مناسب باید بر اساس نوع سیال، فشار، دما، سایز خط و مشخصات فنی سازنده انجام شود.

چرا قبل از تجهیزات از صافی استفاده می‌شود؟

بسیاری از تجهیزات موجود در خطوط لوله نسبت به وجود ذرات جامد حساس هستند. برای مثال، ورود شن، زنگ‌زدگی، رسوبات یا ذرات حاصل از عملیات نصب می‌تواند باعث آسیب به سطوح آب‌بندی یا اختلال در عملکرد تجهیزات شود.

به همین دلیل، نصب صافی در بخش مناسب خط می‌تواند نقش محافظتی داشته باشد.

برای مثال، در یک سیستم پمپاژ، قرار گرفتن صافی در موقعیت مناسب می‌تواند از ورود برخی ذرات به تجهیزات پایین‌دست جلوگیری کند. البته محل دقیق نصب باید بر اساس طراحی سیستم و توصیه سازنده تجهیزات تعیین شود.

تفاوت صافی Y و فیلتر

صافی و فیلتر هر دو برای جداسازی ذرات استفاده می‌شوند، اما از نظر طراحی و کاربرد یکسان نیستند.

ویژگی	صافی Y	فیلتر
نام انگلیسی	Y Type Strainer	Filter
شکل رایج	Y شکل	متنوع
کاربرد اصلی	حذف ذرات و محافظت از تجهیزات	فیلتراسیون با درجات مختلف
ساختار	ساده‌تر	بسته به نوع فیلتر پیچیده‌تر
سرویس توری	معمولاً امکان‌پذیر	بسته به طراحی
کاربرد در خطوط لوله	بسیار رایج	وابسته به نوع سیستم

در نتیجه نباید هر صافی را معادل یک فیلتر دقیق دانست. انتخاب میان این دو به میزان فیلتراسیون موردنیاز و شرایط فرآیند بستگی دارد.

تفاوت صافی برنجی و برنزی KITZ

یکی از نکات مهم هنگام خرید محصولات KITZ، تفاوت میان Brass و Bronze است.

در مدل Fig. Y، بدنه از Cast Bronze و کاور از Forged Brass C3771 ساخته شده است. بنابراین اگر محصول در بازار با عنوان «صافی برنجی کیتز» معرفی شود، ممکن است منظور محصولی باشد که در خانواده برنجی و برنزی قرار دارد، نه اینکه تمام بدنه آن از برنج ساخته شده باشد.

مدل‌های دیگر نیز ممکن است ترکیب متریال متفاوتی داشته باشند. برای مثال، Fig. YK یک صافی Y نوع رزوه‌ای با بدنه Cast Bronze است و دارای توری ۴۰ Mesh در سایزهای ۳/۸ تا ۲ اینچ است.

بنابراین هنگام سفارش باید کد دقیق Fig. و متریال هر بخش بررسی شود.

انواع صافی Y کیتز

KITZ چند مدل مختلف از صافی‌های Y را با توجه به فشار، استاندارد اتصال و نوع کاربرد ارائه می‌کند.

صافی KITZ Fig. Y

مدل Y دارای بدنه Cast Bronze، کاور Forged Brass و اتصال رزوه‌ای JIS B0203 است و در سایزهای ۳/۸ تا ۳ اینچ تولید می‌شود.

صافی KITZ Fig. AKY

مدل AKY نیز یک صافی Y از جنس Cast Bronze است که دارای اتصال رزوه‌ای مطابق ASME B1.20.1 بوده و در سایزهای ۳/۸ تا ۳ اینچ عرضه می‌شود.

صافی KITZ Fig. YK

مدل YK دارای بدنه Cast Bronze و توری ۴۰ Mesh است و در سایزهای ۳/۸ تا ۲ اینچ ارائه می‌شود. این مدل در برخی کاربردهای تأسیساتی که توری ۴۰ مش مورد نیاز است، گزینه قابل بررسی است.

صافی KITZ Fig. YNK

مدل YNK نیز یک صافی Y از نوع Lead Free Cast Bronze است. این مدل در سایزهای ۱/۲ تا ۲ اینچ تولید شده و دارای توری ۴۰ Mesh است. کیتز برای این مدل تأییدیه‌هایی از جمله MLIT و Japan Water Works Association را برای سایزهای مشخص اعلام کرده است.

تفاوت مدل‌های Y، YK و YNK

برای انتخاب بهتر، می‌توان این مدل‌ها را به‌صورت کلی با یکدیگر مقایسه کرد:

مدل	بدنه	توری	اتصال	سایز
Y	Cast Bronze	بسته به مدل/مشخصات	JIS B0203	۳/۸ تا ۳ اینچ
YK	Cast Bronze	۴۰ Mesh	JIS B0203	۳/۸ تا ۲ اینچ
YNK	Lead Free Cast Bronze	۴۰ Mesh	JIS B0203	۱/۲ تا ۲ اینچ
AKY	Cast Bronze	طبق مشخصات مدل	ASME B1.20.1	۳/۸ تا ۳ اینچ

این جدول برای مقایسه اولیه است و برای خرید باید دیتاشیت مدل دقیق بررسی شود.

استاندارد اتصال صافی KITZ

نوع رزوه یکی از مهم‌ترین موارد در انتخاب صافی است.

مدل Y دارای اتصال رزوه‌ای مطابق JIS B0203 است.

مدل AKY با اتصال رزوه‌ای مطابق ASME B1.20.1 ارائه می‌شود.

همچنین مدل PN16YE با اتصال BS21 (JIS B0203) و بدنه Cast Bronze در سایزهای ۱/۲ تا ۲ اینچ تولید می‌شود.

بنابراین تنها تطبیق سایز اسمی کافی نیست و باید نوع و استاندارد رزوه نیز با خط لوله هماهنگ باشد.

مزایای صافی برنجی و برنزی KITZ

صافی‌های Y کیتز، متناسب با مدل، می‌توانند مزایایی مانند موارد زیر داشته باشند:

محافظت از تجهیزات:
با جلوگیری از عبور ذرات جامد، از برخی تجهیزات پایین‌دست محافظت می‌کنند.

ساختار ساده:
مکانیزم داخلی صافی نسبت به بسیاری از تجهیزات فیلتراسیون پیچیده نیست.

قابلیت سرویس توری:
در مدل‌های دارای کاور پیچی، دسترسی به بخش داخلی برای تمیزکاری امکان‌پذیر است.

تنوع مدل:
KITZ صافی‌های Y را با متریال، سایز، استاندارد اتصال و مشخصات مختلف عرضه می‌کند.

مناسب برای سیستم‌های تأسیساتی:
مدل‌های برنزی و برنجی این خانواده در بخش‌هایی از شبکه‌های آب و تأسیسات کاربرد دارند.

نکات مهم هنگام انتخاب صافی KITZ

برای انتخاب صافی مناسب باید موارد زیر بررسی شوند:

• مدل و کد دقیق KITZ
• سایز خط
• جنس بدنه
• جنس کاور
• جنس توری
• Mesh توری
• نوع سیال
• فشار کاری
• دمای کاری
• نوع اتصال
• استاندارد رزوه
• میزان آلودگی سیال
• میزان افت فشار قابل قبول
• فضای مورد نیاز برای سرویس و تمیزکاری

به‌خصوص اندازه توری اهمیت زیادی دارد؛ زیرا توری بسیار ریز می‌تواند جداسازی بیشتری ایجاد کند، اما ممکن است سریع‌تر دچار گرفتگی و افزایش افت فشار شود.

قیمت صافی برنجی کیتز

قیمت صافی KITZ به عواملی مانند مدل، سایز، متریال بدنه و کاور، نوع توری، استاندارد اتصال، کلاس فشاری و موجودی بازار بستگی دارد.

برای مثال، مدل دارای توری ۴۰ Mesh با مدل استاندارد بدون این مشخصه ممکن است قیمت متفاوتی داشته باشد. همچنین مدل‌های Lead Free یا مدل‌هایی با استاندارد اتصال متفاوت نیز می‌توانند قیمت متفاوتی داشته باشند.

بنابراین برای استعلام قیمت دقیق، بهتر است کد مدل، سایز و نوع اتصال مشخص باشد.

انتخاب صحیح صافی برنجی کیتز

صافی برنجی کیتز (KITZ) در بسیاری از موارد به خانواده صافی‌های Y Type Strainer این شرکت اشاره دارد. یکی از مدل‌های شناخته‌شده، Fig. Y است که بدنه آن از Cast Bronze و کاور آن از Forged Brass C3771 ساخته شده و با اتصال رزوه‌ای JIS B0203 در سایزهای ۳/۸ تا ۳ اینچ عرضه می‌شود.

در کنار این مدل، گزینه‌هایی مانند YK، YNK و AKY نیز با مشخصات متفاوت در محصولات KITZ وجود دارند. بنابراین هنگام خرید نباید تنها بر اساس عنوان «صافی برنجی» تصمیم گرفت؛ بلکه مدل دقیق، متریال بدنه، نوع توری، Mesh، سایز، فشار و دمای کاری و استاندارد اتصال باید با شرایط واقعی سیستم مطابقت داده شود.

انتخاب صحیح صافی می‌تواند نقش مهمی در کاهش ورود ذرات به تجهیزات پایین‌دست و حفظ عملکرد مناسب سیستم لوله‌کشی داشته باشد.
