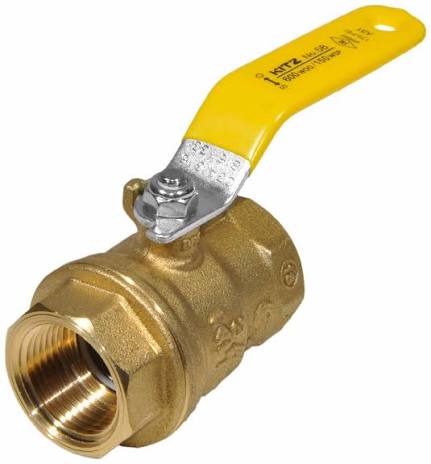

معرفی شیر گازی برنجی KITZ ژاپن؛ انواع و مشخصات
شیر گازی برنجی KITZ ژاپن یکی از محصولات شناختهشده این برند برای استفاده در خطوط و تجهیزات گاز است. KITZ بخشی از محصولات خود را با بدنه برنجی فورجشده و طراحی اختصاصی برای سرویس گاز تولید میکند. این شیرها در مدلها و سایزهای مختلف عرضه میشوند و بسته به مدل میتوانند برای گاز شهری، LPG و برخی کاربردهای عمومی گاز مورد استفاده قرار گیرند.
در انتخاب شیر گازی، تنها جنس بدنه اهمیت ندارد؛ بلکه نوع گاز، فشار و دمای کاری، سایز، نوع رزوه، متریال سیت و آببندی و همچنین تأییدیههای مورد نیاز پروژه باید بررسی شود. KITZ در کاتالوگ رسمی خود، گروهی از شیرهای گازی برنجی را برای تجهیزات مصرفکننده گاز و خطوط عمومی گاز معرفی کرده است.
شیر گازی برنجی KITZ چیست؟
شیر گازی برنجی KITZ نوعی بال ولو برنجی است که برای قطع و وصل جریان گاز طراحی شده است. در این نوع شیر، یک توپ سوراخدار در مسیر سیال قرار دارد و با چرخش آن، مسیر جریان باز یا بسته میشود.
ساختار بال ولو باعث میشود عملیات قطع و وصل جریان با چرخش کوتاه دسته انجام شود. به همین دلیل شیرهای توپی در بسیاری از سیستمهای گاز بهعنوان شیرهای قطع و وصل مورد استفاده قرار میگیرند.
در محصولات گازی KITZ، استفاده از برنج فورجشده در بدنه و طراحی اختصاصی برای سرویس گاز از ویژگیهای مهم برخی مدلها است.
انواع شیر گازی برنجی KITZ
محصولات گازی KITZ بر اساس مدل، سایز، نوع اتصال و شرایط سرویس تفاوت دارند. در میان شیرهای برنجی مخصوص گاز میتوان مدلهایی با ساختار رزوهای و طراحیهای متفاوت را مشاهده کرد.
یکی از مدلهای معرفیشده در کاتالوگ KITZ، Fig. TG است که بهعنوان یک شیر توپی برنجی مخصوص سرویس گاز معرفی شده است. این مدل دارای بدنه و کپ بدنه از برنج فورجشده، ساقه مقاوم در برابر زینکزدایی، سیت PTFE و اورینگ NBR است.
شیر گازی برنجی KITZ مدل TG
مدل TG یک بال ولو برنجی با اتصال رزوهای است که برای سرویس گاز طراحی شده است. طبق کاتالوگ KITZ، این مدل دارای بدنه و کپ فورجشده، ساقه Blowout-Proof، دو آببندی اورینگ در ساقه و سیت PTFE است.
این شیر برای سرویس گاز تا دمای ۴۰ درجه سانتیگراد و فشار اعلامشده ۰٫۹۸ MPa معادل ۱۴۲ psi معرفی شده است. اتصال رزوهای این مدل نیز در کاتالوگ با استاندارد BS21 ذکر شده است.
مشخصات فنی شیر گازی برنجی KITZ مدل TG
| مشخصه | مقدار / توضیحات |
|---|---|
| برند | KITZ ژاپن |
| نوع شیر | بال ولو گازی |
| مدل | Fig. TG |
| متریال بدنه | Forged Brass |
| متریال کپ | Forged Brass |
| متریال ساقه | Dezincification Resistant Brass |
| متریال بال | Forged Brass / Stainless Steel در برخی سایزها |
| سیت بال | PTFE |
| اورینگ | NBR |
| نوع اتصال | رزوهای |
| استاندارد رزوه | BS21 |
| فشار سرویس گاز | ۰٫۹۸ MPa / 142 psi |
| دمای اعلامشده | ۴۰°C |
| سایزهای اسمی | ¼ تا ۳ اینچ |
| عملکرد | دستی |
| کاربرد | سرویس گاز |
مشخصات فوق مربوط به مدل TG طبق کاتالوگ برنج و برنز KITZ است و برای سفارش باید مدل و سایز دقیق محصول با دیتاشیت همان نسخه تطبیق داده شود.
متریال شیر گازی KITZ
یکی از ویژگیهای مهم شیر گازی برنجی KITZ، استفاده از برنج فورجشده در ساخت بدنه است. در مدل TG، بدنه و کپ از Forged Brass ساخته شدهاند.
ساقه نیز از برنج مقاوم در برابر زینکزدایی ساخته شده است. این موضوع در شیرهای برنجی اهمیت دارد، زیرا انتخاب آلیاژ مناسب میتواند در دوام قطعه و عملکرد آن در شرایط کاری تأثیرگذار باشد.
در بخش آببندی، PTFE برای سیت بال و NBR برای اورینگ ساقه استفاده شده است. سازگاری این مواد با نوع گاز و شرایط کاری باید بر اساس مشخصات سازنده و شرایط واقعی سرویس بررسی شود.
طراحی آببندی شیر گازی برنجی KITZ
آببندی مناسب یکی از مهمترین الزامات شیرهای مورد استفاده در خطوط گاز است. در مدل TG، ساقه دارای طراحی Blowout-Proof و دو اورینگ برای آببندی است.
همچنین استفاده از سیت PTFE در بخش بال باعث ایجاد آببندی میان بال و بدنه میشود. این مجموعه باید در محدوده فشار و دمای تعیینشده توسط سازنده مورد استفاده قرار گیرد.
در کاربردهای گاز، کیفیت آببندی اهمیت بیشتری دارد؛ زیرا کوچکترین نشتی میتواند از نظر ایمنی و عملکرد سیستم اهمیت داشته باشد.
سایزهای شیر گازی برنجی KITZ
مدل TG در محدوده سایزی ¼ تا ۳ اینچ ارائه شده است. این محدوده شامل سایزهای متداول خطوط کوچک و متوسط تأسیساتی است.
| سایز | قطر اسمی تقریبی |
|---|---|
| ¼ اینچ | ۸ میلیمتر |
| ⅜ اینچ | ۱۰ میلیمتر |
| ½ اینچ | ۱۵ میلیمتر |
| ¾ اینچ | ۲۰ میلیمتر |
| ۱ اینچ | ۲۵ میلیمتر |
| ۱¼ اینچ | ۳۲ میلیمتر |
| ۱½ اینچ | ۴۰ میلیمتر |
| ۲ اینچ | ۵۰ میلیمتر |
| ۲½ اینچ | ۶۵ میلیمتر |
| ۳ اینچ | ۸۰ میلیمتر |
انتخاب سایز شیر نباید صرفاً بر اساس قطر لوله انجام شود و شرایط دبی، افت فشار و طراحی شبکه نیز باید در نظر گرفته شود.
فشار کاری شیر گازی KITZ
برای مدل TG، KITZ فشار سرویس گاز را در دمای ۴۰°C برابر ۰٫۹۸ MPa یا ۱۴۲ psi اعلام کرده است.
این عدد مربوط به شرایط مشخصشده توسط سازنده است و نباید آن را بهعنوان یک فشار ثابت برای تمام دماها و شرایط کاری در نظر گرفت.
هنگام انتخاب شیر باید فشار واقعی سیستم، دمای کار، نوع گاز و مدل دقیق شیر همزمان بررسی شوند.
کاربرد شیر گازی برنجی KITZ
شیرهای گازی برنجی KITZ برای کاربردهای مختلف مرتبط با گاز عرضه میشوند. طبق اطلاعات رسمی KITZ، این گروه شامل شیرهای مخصوص تجهیزات مصرفکننده گاز شهری و LPG و همچنین شیرهای مورد استفاده در خطوط عمومی گاز است.
از جمله کاربردهای قابل بررسی میتوان به موارد زیر اشاره کرد:
- خطوط گاز تأسیسات
- سیستمهای گاز شهری
- برخی تجهیزات LPG
- خطوط عمومی گاز
- تجهیزات مصرفکننده گاز
- انشعابات و خطوط فرعی گاز
البته مناسب بودن هر مدل برای یک کاربرد خاص باید از روی مشخصات همان محصول بررسی شود.
تفاوت شیر گازی برنجی با شیر برنجی معمولی
هر شیر برنجی الزاماً برای استفاده در خطوط گاز مناسب نیست.
شیر گازی باید برای سرویس گاز طراحی شده باشد و مشخصات مربوط به آببندی، فشار، دما و الزامات ایمنی آن با کاربرد مورد نظر مطابقت داشته باشد.
به همین دلیل هنگام خرید شیر گازی KITZ نباید فقط به عبارت Brass Ball Valve توجه کرد؛ بلکه باید مدل مشخصاً برای سرویس گاز معرفی شده باشد.
این موضوع در کاتالوگ KITZ نیز قابل مشاهده است؛ برای مثال مدل TG بهصورت مشخص با عبارت Designed for Gas Service معرفی شده است.
مزایای شیر گازی برنجی KITZ
برخی ویژگیهای قابل توجه شیرهای گازی برنجی KITZ عبارتاند از:
- استفاده از بدنه برنجی فورجشده در مدلهای مربوطه
- طراحی مخصوص سرویس گاز
- عملکرد سریع بال ولو
- ساختار رزوهای
- تنوع سایز
- استفاده از متریالهای مشخص برای سیت و آببندی
- طراحی ساقه مقاوم در برابر بیرونزدگی در مدل TG
- قابلیت استفاده در برخی سیستمهای گاز شهری و LPG، مطابق مدل و الزامات مربوطه
این ویژگیها باید در کنار مشخصات فنی دقیق مدل و شرایط پروژه بررسی شوند.
نکات مهم هنگام خرید شیر گازی KITZ
برای انتخاب شیر گازی برنجی مناسب، چند عامل اصلی باید بررسی شود:
نوع گاز
ابتدا باید مشخص شود شیر برای چه نوع گازی استفاده خواهد شد؛ برای مثال گاز شهری یا LPG. تأیید سازنده برای سرویس موردنظر اهمیت دارد.
سایز شیر
سایز شیر باید با خط لوله و ظرفیت جریان مورد نیاز هماهنگ باشد.
فشار و دما
فشار و دمای واقعی سیستم باید با محدوده مجاز شیر مطابقت داشته باشد.
نوع رزوه
نوع رزوه باید دقیقاً با لوله یا اتصال مقابل هماهنگ باشد. در مدل TG، اتصال رزوهای BS21 اعلام شده است.
متریال آببندی
سیت و اورینگ باید با سیال و شرایط کاری سازگار باشند.
تأییدیه و استاندارد
در کاربردهای گاز، علاوه بر مشخصات فنی، باید تأییدیهها و الزامات قانونی مربوط به محل نصب و نوع سرویس نیز بررسی شوند. KITZ برای برخی محصولات گازی خود، تأییدیههای مرتبط با تجهیزات مصرفکننده گاز را اعلام کرده است.
شیر گازی برنجی KITZ؛ انتخابی برای خطوط گاز
شیر گازی برنجی KITZ ژاپن در مدلهای مختلف برای کاربردهای گاز عرضه میشود و مدلهایی مانند TG با بدنه برنجی فورجشده، سیت PTFE، اورینگ NBR و اتصال رزوهای برای سرویس گاز طراحی شدهاند.
در زمان انتخاب این شیرها، توجه به نوع گاز، سایز، نوع رزوه، فشار و دمای کاری، متریال آببندی و تأییدیههای مورد نیاز اهمیت زیادی دارد. همچنین نباید تمام شیرهای برنجی KITZ را برای سرویس گاز یکسان در نظر گرفت؛ مدل دقیق محصول باید بر اساس کاربرد موردنظر انتخاب شود.
در نتیجه، انتخاب صحیح شیر گازی برنجی KITZ زمانی امکانپذیر است که مشخصات فنی محصول با شرایط واقعی خط گاز مطابقت داشته باشد.
