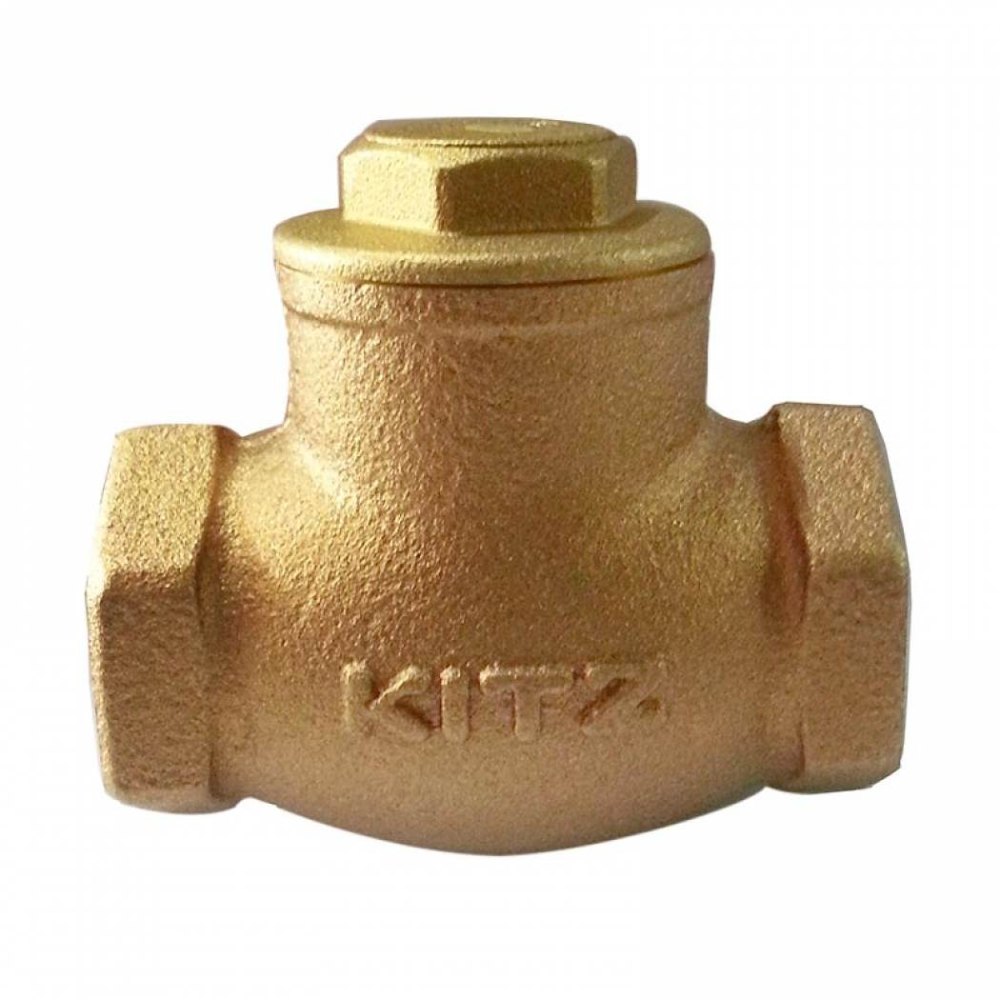

مشخصات و کاربرد شیر خودکار دریچهای برنجی کیتز (KITZ)
شیر خودکار دریچهای کیتز (KITZ) یا Swing Check Valve یکی از انواع شیرهای یکطرفه است که برای جلوگیری از برگشت جریان در خطوط لوله استفاده میشود. این نوع شیر بدون نیاز به فلکه یا عملگر خارجی و بر اساس جهت و فشار جریان کار میکند. زمانی که سیال در جهت صحیح حرکت میکند، دیسک باز شده و با کاهش یا معکوس شدن جریان، دیسک به سمت نشیمنگاه حرکت کرده و مسیر برگشت را مسدود میکند.
KITZ ژاپن مدلهای مختلفی از شیرهای خودکار دریچهای را در گروه شیرهای برنزی ارائه میکند. برای نمونه، مدل AKR بهعنوان Class 125 Cast Bronze Swing Check Valve با اتصال رزوهای معرفی شده و در محدوده سایزی ۳/۸ تا ۴ اینچ تولید میشود. در این مدل، بدنه از برنز ریختگی و دیسک از برنج فورجشده ساخته شده است.
به همین دلیل، در زمان خرید باید به تفاوت میان بدنه برنزی و دیسک برنجی توجه کرد و محصول را صرفاً بر اساس عنوان «شیر خودکار برنجی» انتخاب نکرد.
شیر خودکار دریچهای KITZ چیست؟
شیر خودکار دریچهای یا Swing Check Valve نوعی شیر یکطرفه است که وظیفه اصلی آن جلوگیری از برگشت سیال در خط لوله است.
در این شیر، یک دیسک در داخل بدنه قرار دارد که مانند یک دریچه حول محور خود حرکت میکند. عبور جریان در جهت مجاز باعث باز شدن دیسک میشود. زمانی که سرعت جریان کاهش پیدا کند یا فشار در سمت خروجی بیشتر شود، دیسک به سمت نشیمنگاه برگشته و مسیر جریان معکوس را میبندد.
یکی از مهمترین ویژگیهای این نوع شیر، عدم نیاز به اپراتور برای باز و بسته کردن شیر است. عملکرد آن بهصورت خودکار و تحت تأثیر شرایط جریان انجام میشود.
مشخصات فنی شیر خودکار دریچهای KITZ
یکی از مدلهای قابل توجه در این گروه، KITZ Fig. AKR است که بهعنوان شیر یکطرفه دریچهای برنزی کلاس ۱۲۵ معرفی شده است. مشخصات اعلامشده توسط سازنده برای این مدل در جدول زیر آمده است.
| مشخصه | مشخصات |
|---|---|
| برند | KITZ ژاپن |
| نوع شیر | Swing Check Valve |
| نام فارسی | شیر خودکار دریچهای / شیر یکطرفه دریچهای |
| مدل | Fig. AKR |
| کلاس | Class 125 |
| متریال بدنه | Cast Bronze |
| متریال دیسک | Forged Brass |
| نوع اتصال | رزوهای |
| استاندارد اتصال | ASME B1.20.1 |
| نوع کلاهک | Screwed Cap |
| سایز | ۳/۸ تا ۴ اینچ |
| عملکرد | خودکار |
| استاندارد تست | KITZ Standard |
در این مدل، بدنه از Cast Bronze و دیسک از Forged Brass C3771 ساخته شده است. بنابراین اگر هدف خرید محصولی با بدنه کاملاً برنجی باشد، باید مدل دقیق دیگری از محصولات KITZ بررسی شود.
ساختار شیر خودکار دریچهای KITZ
ساختار Swing Check Valve نسبت به بسیاری از شیرهای کنترلی سادهتر است، اما هر بخش آن در عملکرد صحیح شیر نقش دارد.
بدنه شیر
بدنه، مسیر اصلی عبور سیال را تشکیل میدهد و دیسک و نشیمنگاه را در خود جای میدهد. در مدل AKR، جنس بدنه Cast Bronze اعلام شده است.
دیسک
دیسک مهمترین بخش متحرک شیر است. در مدل AKR، دیسک از Forged Brass C3771 ساخته شده است. این دیسک با تغییر شرایط جریان باز و بسته میشود.
محور دیسک
دیسک حول محور خود حرکت میکند و همین حرکت چرخشی باعث باز و بسته شدن مسیر میشود. به همین دلیل این محصول در گروه Swing Check Valve قرار میگیرد.
کلاهک رزوهای
در مدل AKR از Screwed Cap استفاده شده است. این ساختار امکان دسترسی به اجزای داخلی شیر را در صورت نیاز به سرویس فراهم میکند.
عملکرد شیر خودکار دریچهای چگونه است؟
عملکرد این شیر را میتوان در سه مرحله ساده توضیح داد.
مرحله اول؛ شروع جریان:
با ایجاد فشار و جریان در جهت صحیح، نیروی سیال باعث حرکت دیسک و باز شدن مسیر میشود.
مرحله دوم؛ عبور جریان:
در زمان عبور سیال، دیسک در وضعیت باز قرار دارد و جریان از داخل شیر عبور میکند.
مرحله سوم؛ توقف یا برگشت جریان:
هنگامی که جریان کاهش پیدا کند یا تمایل به برگشت داشته باشد، دیسک به سمت نشیمنگاه حرکت کرده و مسیر برگشت را میبندد.
به همین دلیل شیر خودکار دریچهای میتواند از تجهیزات پاییندست در برابر Reverse Flow محافظت کند.
کاربرد شیر خودکار دریچهای KITZ
مهمترین کاربرد این شیر جلوگیری از برگشت جریان در خطوط لوله است. بر اساس نوع مدل و محدوده کاری، چنین شیرهایی میتوانند در سیستمهای مختلف تأسیساتی و لولهکشی مورد استفاده قرار گیرند.
برخی کاربردهای متداول عبارتاند از:
- خطوط آبرسانی
- سیستمهای تأسیساتی
- خطوط انتقال آب
- سیستمهای پمپاژ
- خطوط خدماتی
- حفاظت از تجهیزات در برابر برگشت جریان
- خطوطی که جریان باید فقط در یک جهت حرکت کند
در سیستمهای پمپاژ، نصب یک شیر یکطرفه مناسب میتواند از برگشت سیال به سمت پمپ پس از توقف آن جلوگیری کند؛ البته محل نصب و انتخاب نوع شیر باید بر اساس طراحی واقعی سیستم انجام شود.
تفاوت شیر خودکار دریچهای با شیر فلکه
شیر خودکار دریچهای و شیر فلکه هر دو در خطوط لوله مورد استفاده قرار میگیرند، اما عملکرد متفاوتی دارند.
| ویژگی | شیر خودکار دریچهای | شیر فلکه |
|---|---|---|
| عملکرد | خودکار | دستی |
| وظیفه اصلی | جلوگیری از برگشت جریان | قطع و وصل جریان |
| نیاز به فلکه | ندارد | دارد |
| جهت جریان | یکطرفه | معمولاً دوطرفه |
| عملگر خارجی | ندارد | فلکه دستی یا عملگر |
| کاربرد اصلی | جلوگیری از Reverse Flow | ایزوله کردن خط |
بنابراین این دو شیر جایگزین مستقیم یکدیگر نیستند. اگر هدف قطع کامل یک خط باشد، شیر فلکه گزینه مناسبتری است؛ اما اگر جلوگیری از برگشت جریان مدنظر باشد، باید از شیر یکطرفه استفاده شود.
تفاوت Swing Check Valve و Lift Check Valve
شیرهای یکطرفه تنها به نوع دریچهای محدود نمیشوند و طراحیهای مختلفی دارند.
در Swing Check Valve، دیسک حول یک محور حرکت میکند و مانند دریچه باز و بسته میشود. در مقابل، در Lift Check Valve عضو مسدودکننده بهصورت خطی حرکت میکند.
KITZ هر دو نوع طراحی را در محصولات خود دارد. برای مثال، یک مدل از شیرهای برنزی KITZ با عنوان Class 150 Lift Check Valve و اتصال رزوهای معرفی شده است.
بنابراین هنگام خرید، تنها عبارت «شیر خودکار» کافی نیست و باید نوع مکانیزم داخلی نیز مشخص شود.
اتصال شیر خودکار دریچهای KITZ
نوع اتصال یکی از موارد مهم در انتخاب شیر است. مدل AKR دارای اتصال رزوهای با استاندارد ASME B1.20.1 است و در محدوده سایزی ۳/۸ تا ۴ اینچ ارائه میشود.
KITZ در سایر مدلهای شیرهای یکطرفه برنزی نیز از استانداردهای مختلف اتصال استفاده میکند. برای مثال، مدل PN16R با اتصال رزوهای مطابق BS21 / JIS B0203 در سایزهای ۱/۲ تا ۲ اینچ عرضه شده است.
به همین دلیل، هنگام سفارش باید استاندارد رزوه با اتصال موجود در خط لوله مطابقت داده شود.
شیر خودکار دریچهای KITZ برنجی یا برنزی؟
یکی از نکات مهم درباره این محصول، تفاوت اصطلاح Brass و Bronze است.
در برخی محصولات KITZ، بدنه از Cast Bronze و دیسک از Forged Brass ساخته شده است. مدل AKR نمونهای از همین ساختار است.
بنابراین اگر در بازار محصولی با عنوان «شیر خودکار دریچهای برنجی KITZ» معرفی شده باشد، بهتر است قبل از خرید مشخص شود که منظور فروشنده:
- بدنه برنجی است،
- دیسک برنجی است،
- یا بهطور کلی محصول در گروه شیرهای برنجی و برنزی KITZ قرار گرفته است.
این تفاوت از نظر مشخصات فنی اهمیت دارد و نباید تنها بر اساس عنوان محصول تصمیمگیری کرد.
مزایای شیر خودکار دریچهای KITZ
از مهمترین مزایای این نوع شیر میتوان به موارد زیر اشاره کرد:
عملکرد خودکار:
برای باز و بسته شدن شیر به اپراتور یا فلکه نیاز نیست.
جلوگیری از برگشت جریان:
مهمترین وظیفه شیر، جلوگیری از حرکت سیال در جهت مخالف است.
ساختار ساده:
مکانیزم Swing Check نسبتاً ساده است و اجزای متحرک محدودی دارد.
تنوع مدل:
KITZ شیرهای یکطرفه را در متریال، سایز، کلاس و نوع اتصال مختلف ارائه میکند.
قابلیت استفاده در سیستمهای تأسیساتی:
مدلهای برنزی و برنجی KITZ در بخشهایی از سیستمهای لولهکشی و تأسیسات کاربرد دارند.
نکات مهم هنگام انتخاب شیر خودکار KITZ
برای انتخاب صحیح این محصول باید چند عامل بهصورت همزمان بررسی شود:
- نوع شیر؛ Swing یا Lift
- جنس بدنه
- جنس دیسک
- سایز خط
- کلاس یا رده فشاری
- فشار کاری
- دمای کاری
- نوع سیال
- نوع اتصال
- استاندارد رزوه
- جهت نصب
- شرایط جریان
- مدل و کد دقیق KITZ
بهخصوص در سیستمهایی که پمپ یا تجهیزات حساس وجود دارد، انتخاب نادرست شیر یکطرفه میتواند باعث عملکرد نامناسب سیستم و ایجاد ضربه یا برگشت جریان شود.
قیمت شیر خودکار دریچهای KITZ
قیمت شیر خودکار دریچهای KITZ به عواملی مانند مدل، سایز، متریال بدنه و دیسک، کلاس فشاری، نوع اتصال و موجودی بازار بستگی دارد.
برای مثال، یک شیر Class 125 با اتصال رزوهای و بدنه Cast Bronze الزاماً قیمت یکسانی با مدلهای ۱۰K، PN16 یا مدلهای دارای اتصال فلنجی ندارد.
بنابراین برای استعلام قیمت دقیق بهتر است کد محصول، سایز و مشخصات فنی موردنیاز مشخص شود.
انتخاب صحیح شیر خودکار دریچهای KITZ
شیر خودکار دریچهای KITZ برای جلوگیری از برگشت جریان در خطوط لوله طراحی شده و مدلهای مختلف آن با ساختار و متریال متفاوت تولید میشوند. مدل AKR یکی از نمونههای رسمی KITZ است که دارای بدنه Cast Bronze، دیسک Forged Brass، اتصال رزوهای و رده Class 125 است.
نکته مهم در خرید این محصول، توجه به تفاوت میان بدنه برنزی و دیسک برنجی و همچنین بررسی دقیق مدل، سایز، استاندارد اتصال، فشار و دمای کاری است. انتخاب شیر بر اساس مشخصات واقعی سیستم، باعث میشود عملکرد یکطرفه شیر با نیاز خط لوله هماهنگ باشد و از برگشت ناخواسته جریان جلوگیری شود.
