مشخصات فنی شیر سماوری برنجی زیر گیج و کاربردهای آن
شیر سماوری برنجی زیر گیج یکی از شیرهای کوچک و کاربردی در سیستمهای اندازهگیری فشار است که بین خط فرایندی و گیج فشار نصب میشود. این شیر امکان قطع و وصل ارتباط گیج با خط را فراهم میکند و در زمان تعمیر، تعویض یا کالیبراسیون گیج، نقش مهمی در ایمنی و سهولت سرویس تجهیزات دارد.
ساختار این شیر معمولاً ساده و کمحجم است و از یک بدنه برنجی، پلاگ یا قطعه داخلی چرخشی، محور و اجزای آببندی تشکیل میشود. استفاده از برنج باعث شده این نوع شیر در بسیاری از کاربردهای عمومی مانند هوا، آب، گازهای غیرخورنده و تجهیزات اندازهگیری گزینهای اقتصادی باشد.
با این حال، انتخاب شیر زیر گیج نباید صرفاً براساس سایز یا جنس بدنه انجام شود. نوع سیال، فشار و دمای کاری، نوع رزوه، جنس آببندی و سازگاری متریال با سیال از مهمترین مواردی هستند که باید پیش از خرید بررسی شوند.

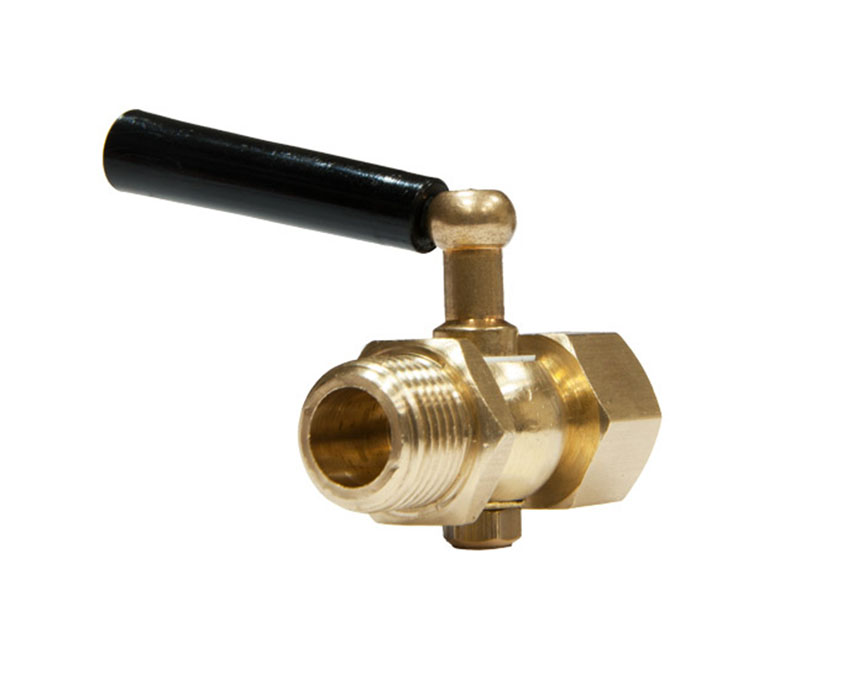

شیر سماوری برنجی زیر گیج چیست؟
شیر سماوری یا Plug Valve شیری است که عنصر اصلی آن یک پلاگ یا مخروطک چرخشی است. با چرخاندن این قطعه، مسیر عبور سیال باز یا بسته میشود.
در مدل زیر گیج، شیر بهگونهای طراحی میشود که بتوان آن را در مسیر اتصال گیج فشار قرار داد. در حالت عادی، مسیر بین خط و گیج باز است و فشار سیال به گیج منتقل میشود. با بستن شیر، ارتباط گیج با خط قطع شده و امکان جدا کردن یا سرویس گیج فراهم میشود.
این عملکرد ساده، یکی از دلایل استفاده گسترده از شیرهای کوچک زیر گیج در تجهیزات اندازهگیری فشار است.
ساختار شیر سماوری برنجی زیر گیج
ساختمان این شیر معمولاً شامل چند بخش اصلی است:
- بدنه برنجی
- پلاگ یا سماور داخلی
- استم یا محور
- دسته یا اهرم
- سیستم آببندی
- ورودی و خروجی رزوهای
بدنه وظیفه تحمل فشار و ایجاد مسیر عبور سیال را بر عهده دارد. پلاگ داخلی با چرخش خود مسیر جریان را باز یا بسته میکند و سیستم آببندی از نشت سیال در اطراف محور یا محل اتصال جلوگیری میکند.
طراحی فشرده شیر باعث میشود فضای کمی در اطراف گیج اشغال شود و نصب آن در تابلوها، تجهیزات اندازهگیری و خطوط ابزار دقیق سادهتر باشد.
چرا از برنج در ساخت شیر زیر گیج استفاده میشود؟
برنج یکی از متریالهای رایج برای شیرهای کوچک و ابزار دقیق عمومی است. ترکیب مناسب قابلیت ماشینکاری، مقاومت خوردگی در بسیاری از محیطهای معمول و قیمت مناسب باعث شده این آلیاژ در ساخت شیرهای زیر گیج کاربرد زیادی داشته باشد.
با این حال، برنج برای تمام سیالات مناسب نیست. در سرویسهای خورنده، دما و فشار بالا یا برخی گازهای خاص، باید سازگاری متریال با شرایط فرایند بررسی شود.
بنابراین عبارت Brass بهتنهایی برای تعیین مناسب بودن شیر کافی نیست و باید گرید دقیق آلیاژ و مشخصات سازنده نیز در نظر گرفته شود.
مشخصات فنی شیر سماوری برنجی زیر گیج
مشخصات دقیق شیر بسته به طراحی و سازنده متفاوت است، اما پارامترهای زیر در زمان انتخاب اهمیت زیادی دارند:
| مشخصه | گزینههای متداول |
|---|---|
| نوع شیر | Plug Valve / شیر سماوری |
| متریال بدنه | Brass / برنج |
| کاربرد اصلی | نصب زیر گیج فشار |
| نوع عملکرد | دستی |
| نوع اتصال | رزوهای |
| نوع رزوه | NPT، BSP و سایر رزوههای متناسب با محصول |
| سایز | معمولاً سایزهای کوچک |
| نوع آببندی | متناسب با طراحی شیر |
| سیال | آب، هوا، برخی گازها و سیالات سازگار |
| فشار کاری | وابسته به طراحی و دمای کاری |
| دمای کاری | وابسته به متریال و آببندی |
| نصب | بین خط و گیج یا در مجموعه اندازهگیری |
اعداد دقیق فشار و دما باید از کاتالوگ یا دیتاشیت همان مدل استخراج شوند؛ زیرا حتی دو شیر برنجی با ظاهر مشابه ممکن است Pressure Rating متفاوتی داشته باشند.
انواع اتصال شیر زیر گیج
اتصال رزوهای رایجترین روش در شیرهای کوچک زیر گیج است. نوع رزوه باید با اتصال گیج و لوله یا تجهیزات متصلشونده هماهنگ باشد.
رزوه NPT
NPT یکی از رزوههای متداول در تجهیزات صنعتی و ابزار دقیق است. این رزوه مخروطی بوده و در بسیاری از سیستمهای آمریکایی و محصولات صنعتی بینالمللی استفاده میشود.
رزوه BSP
در برخی تجهیزات و سیستمهای اروپایی و آسیایی، رزوههای خانواده BSP کاربرد دارند. انتخاب BSP یا NPT باید دقیقاً براساس مشخصات گیج و خط انجام شود.
نکته مهم این است که NPT و BSP را نباید صرفاً به دلیل نزدیک بودن ابعاد ظاهری، جایگزین یکدیگر در نظر گرفت.
کاربرد شیر سماوری برنجی زیر گیج
کاربرد اصلی این شیر، کنترل ارتباط بین گیج فشار و خط فرایندی است.
از جمله کاربردهای آن میتوان به موارد زیر اشاره کرد:
- خطوط هوای فشرده
- تجهیزات پنوماتیک
- سیستمهای آب
- پمپها
- کمپرسورها
- تجهیزات تأسیساتی
- خطوط ابزار دقیق عمومی
- تابلوهای اندازهگیری
- سیستمهای کنترل فشار
- تجهیزات تست و اندازهگیری
در بسیاری از این کاربردها، شیر زیر گیج امکان میدهد بدون تخلیه کامل فشار سیستم، ارتباط گیج با خط در زمان مناسب قطع شود؛ البته روش ایمن سرویس باید مطابق طراحی سیستم و الزامات ایمنی انجام شود.
تفاوت شیر زیر گیج با شیر سوزنی
شیر سماوری و شیر سوزنی از نظر عملکرد داخلی یکسان نیستند.
شیر سماوری معمولاً برای قطع و وصل سریع مسیر طراحی شده است، در حالی که شیر سوزنی به دلیل طراحی مخروطی و مسیر عبور کوچک، قابلیت کنترل دقیقتر جریان را دارد.
اگر هدف اصلی فقط قطع ارتباط گیج با خط باشد، شیر سماوری میتواند انتخاب مناسبی باشد. اما در کاربردهایی که نیاز به کنترل تدریجی جریان، تنظیم فشار یا محدود کردن دبی وجود دارد، ممکن است شیر سوزنی گزینه مناسبتری باشد.
| ویژگی | شیر سماوری زیر گیج | شیر سوزنی |
|---|---|---|
| مکانیزم | پلاگ چرخشی | سوزن و نشیمنگاه |
| عملکرد اصلی | قطع و وصل | کنترل و تنظیم جریان |
| سرعت عملکرد | بالا | معمولاً پایینتر |
| کنترل دقیق دبی | محدود | مناسبتر |
| کاربرد زیر گیج | رایج | رایج در برخی آرایشها |
| ساختار | ساده | مناسب برای تنظیم تدریجی |
شیر سماوری برنجی یا استیل زیر گیج؟
انتخاب بین برنج و استنلس استیل به شرایط سرویس بستگی دارد.
شیر برنجی معمولاً برای کاربردهای عمومی و سیالاتی که با برنج سازگار هستند، انتخاب اقتصادیتری است. در مقابل، شیر استنلس استیل برای بسیاری از محیطهای خورنده و شرایط سختتر گزینه مناسبتری است.
اما نباید صرفاً به دلیل مقاومت بالاتر استیل، آن را در همه شرایط انتخاب کرد. نوع سیال، کلراید، دما، فشار و الزامات پروژه باید بررسی شوند.
| معیار | برنج | استنلس استیل |
|---|---|---|
| قیمت اولیه | معمولاً اقتصادیتر | معمولاً بالاتر |
| ماشینکاری | مناسب | مناسب |
| مقاومت خوردگی عمومی | مناسب | بالاتر در بسیاری از محیطها |
| کاربردهای عمومی | بسیار رایج | رایج |
| محیطهای خورنده | محدودتر | معمولاً مناسبتر |
| ابزار دقیق عمومی | مناسب | مناسب |
فشار و دمای کاری شیر زیر گیج
یکی از مهمترین مشخصات فنی شیر، فشار مجاز آن است. نباید فشار کاری شیر را فقط از روی اندازه یا جنس بدنه تخمین زد.
Pressure Rating به طراحی شیر، گرید متریال، دمای کاری، نوع آببندی و استاندارد ساخت وابسته است. افزایش دما نیز میتواند فشار مجاز برخی شیرها را کاهش دهد.
بنابراین اگر شیر زیر گیج برای یک سیستم فشار بالا انتخاب میشود، باید فشار و دمای واقعی خط با محدوده مجاز اعلامشده توسط سازنده مقایسه شود.
اهمیت آببندی در شیر سماوری
آببندی مناسب در شیرهای زیر گیج اهمیت زیادی دارد، زیرا این تجهیزات مستقیماً در مجموعه اندازهگیری فشار قرار میگیرند.
سیستم آببندی میتواند در قسمت پلاگ، استم و اتصالات قرار داشته باشد. نوع متریال آببندی نیز باید با دمای کاری و نوع سیال سازگار باشد.
در سرویسهای گازی، کنترل نشتی اهمیت بیشتری پیدا میکند و کیفیت ماشینکاری سطوح، طراحی پلاگ و سیت و کیفیت مونتاژ میتواند بر عملکرد نهایی تأثیر بگذارد.
نکات نصب شیر سماوری زیر گیج
برای نصب این شیر بهتر است چند نکته فنی رعایت شود:
- نوع رزوه گیج و شیر را پیش از نصب بررسی کنید.
- از اعمال گشتاور بیش از حد روی بدنه یا اتصال گیج خودداری کنید.
- جهت نصب را مطابق دستورالعمل سازنده در نظر بگیرید.
- از آببندی مناسب و سازگار با سیال استفاده کنید.
- از وارد کردن تنش مکانیکی ناشی از وزن گیج به شیر جلوگیری کنید.
- پیش از بهرهبرداری، مجموعه را از نظر نشتی بررسی کنید.
- برای سرویس یا تعویض گیج، ابتدا فشار مجموعه را طبق روش ایمن تخلیه یا ایزوله کنید.
در سیستمهای حساس، استفاده از تجهیزات تکمیلی مانند منیفولد گیج، شیر تخلیه یا شیر ایزوله مناسب میتواند بر اساس طراحی سیستم مورد نیاز باشد.
هنگام خرید شیر سماوری برنجی زیر گیج چه مواردی را بررسی کنیم؟
برای خرید دقیق، بهتر است اطلاعات زیر مشخص باشد:
- سایز اتصال
- نوع رزوه؛ NPT یا BSP
- فشار کاری
- دمای کاری
- نوع سیال
- متریال بدنه
- متریال آببندی
- نوع گیج مورد استفاده
- استاندارد مورد نیاز
- برند و کشور سازنده
- تعداد مورد نیاز
این اطلاعات به فروشنده یا واحد فنی اجازه میدهد محصولی متناسب با کاربرد واقعی پیشنهاد دهد.
قیمت شیر سماوری برنجی زیر گیج
قیمت این شیر به عوامل مختلفی بستگی دارد و نمیتوان یک قیمت ثابت برای تمام مدلها در نظر گرفت.
جنس و گرید برنج، سایز، نوع رزوه، فشار کاری، کیفیت آببندی، برند سازنده و استاندارد محصول از مهمترین عوامل تعیینکننده قیمت هستند.
همچنین شیرهای مخصوص ابزار دقیق یا مدلهایی که برای فشار بالاتر طراحی شدهاند، ممکن است نسبت به مدلهای عمومی قیمت بیشتری داشته باشند.
در زمان استعلام قیمت، بهتر است علاوه بر نام محصول، مشخصات فنی مورد نیاز نیز اعلام شود تا امکان مقایسه واقعی بین محصولات وجود داشته باشد.
انتخاب شیر سماوری برنجی برای گیج فشار
شیر سماوری برنجی زیر گیج یک قطعه کوچک اما مهم در مجموعه اندازهگیری فشار است. انتخاب صحیح آن میتواند به ایزوله کردن گیج، سادهتر شدن تعمیرات و کاهش ریسک آسیب به تجهیزات اندازهگیری کمک کند.
برای کاربردهای عمومی، برنج میتواند گزینهای اقتصادی و کاربردی باشد؛ اما در سرویسهای خورنده، فشار و دمای بالا یا کاربردهای حساس، انتخاب متریال و طراحی باید با دقت بیشتری انجام شود.
در نهایت، برای انتخاب مناسب شیر زیر گیج، نوع اتصال، فشار و دمای کاری، نوع سیال، متریال بدنه، سیستم آببندی و مشخصات گیج باید همزمان بررسی شوند. همین جزئیات است که یک شیر معمولی را از محصول مناسب برای یک سیستم اندازهگیری صنعتی متمایز میکند.
