لوله و اتصالات فولادی؛ معرفی انواع و مشخصات فنی

لوله و اتصالات فولادی از اصلی‌ترین اجزای سیستم‌های پایپینگ در صنایع نفت، گاز، پتروشیمی، نیروگاه، آب و فاضلاب، صنایع شیمیایی، تأسیسات مکانیکی و بسیاری از واحدهای فرآیندی هستند. لوله وظیفه انتقال سیال را بر عهده دارد و اتصالات فولادی برای تغییر مسیر، ایجاد انشعاب، تغییر قطر، اتصال بخش‌های مختلف خط و در برخی موارد اتصال تجهیزات به سیستم لوله‌کشی استفاده می‌شوند.

انتخاب لوله و اتصالات فولادی باید بر اساس مجموعه‌ای از پارامترهای مکانیکی، حرارتی و فرآیندی انجام شود. قطر اسمی، ضخامت جداره، رده لوله، جنس فولاد، فشار و دمای طراحی، نوع سیال، روش اتصال، استاندارد ساخت، خوردگی و شرایط نصب از مهم‌ترین پارامترهای مؤثر در انتخاب هستند. بنابراین انتخاب محصول صرفاً بر اساس سایز یا قیمت، بدون بررسی شرایط سرویس، نمی‌تواند مبنای مناسبی برای یک سیستم پایپینگ صنعتی باشد.

در خطوط صنعتی، هماهنگی میان Pipe، Fitting، Flange، Valve و سایر اجزای سیستم اهمیت زیادی دارد. اختلاف در متریال، Schedule، کلاس فشاری، ابعاد اتصال یا استاندارد می‌تواند موجب عدم تطابق قطعات و افزایش ریسک نشتی یا خرابی شود. به همین دلیل مشخصات لوله و اتصالات باید با P&ID، Line List، Piping Class و مشخصات فنی پروژه تطبیق داده شود.

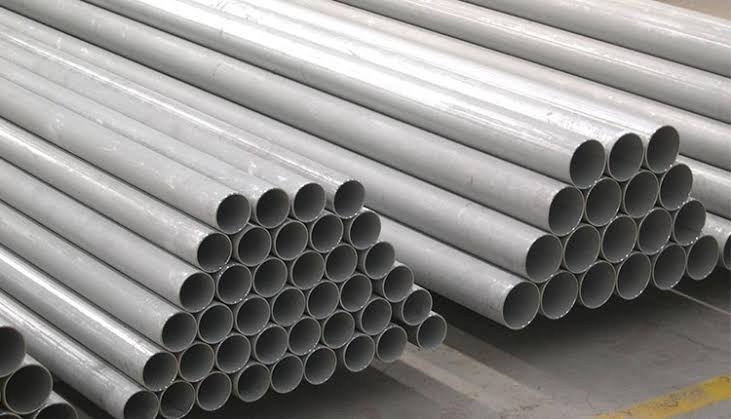

لوله فولادی چیست؟

لوله فولادی یک مقطع توخالی است که از فولاد کربنی، فولاد آلیاژی یا فولاد زنگ‌نزن تولید می‌شود و برای انتقال سیالات، گازها، بخار یا در برخی کاربردها برای سازه و تجهیزات مکانیکی مورد استفاده قرار می‌گیرد.

لوله‌ها از نظر روش تولید به دو گروه اصلی Seamless و Welded تقسیم می‌شوند. در لوله Seamless، لوله بدون درز طولی جوش‌کاری تولید می‌شود، در حالی که در لوله Welded ورق یا نوار فولادی پس از شکل‌دهی به وسیله فرآیند جوشکاری به شکل لوله درمی‌آید.

انتخاب Seamless یا Welded به فشار، دما، سایز، استاندارد، نوع سرویس و الزامات پروژه وابسته است. بنابراین نمی‌توان به‌صورت عمومی یکی را برای تمام کاربردهای صنعتی مناسب‌تر دانست.

انواع لوله فولادی

لوله‌های فولادی را می‌توان بر اساس روش تولید، متریال، ضخامت، کاربرد و استاندارد به گروه‌های مختلف تقسیم کرد.

لوله مانیسمان یا Seamless

لوله مانیسمان یا Seamless Pipe فاقد درز جوشی طولی است و در بسیاری از خطوط فرآیندی و سرویس‌هایی که الزامات مکانیکی و فشاری مشخصی دارند استفاده می‌شود.

لوله‌های Seamless در گریدها و ضخامت‌های مختلف تولید می‌شوند و انتخاب آن‌ها باید بر اساس استاندارد، متریال، Schedule، فشار و دمای طراحی انجام شود. لوله‌های کربن استیل Seamless مانند برخی گریدهای مورد استفاده در سرویس‌های دما و فشار بالا در صنایع نفت، گاز و نیروگاهی کاربرد دارند.

لوله درزدار یا Welded Pipe

در لوله‌های Welded، بدنه لوله از ورق یا نوار فولادی شکل‌دهی شده و محل اتصال با روش جوشکاری به یکپارچگی می‌رسد. بسته به روش تولید، ساختار درز جوش و فرآیند شکل‌دهی می‌تواند متفاوت باشد.

لوله‌های درزدار در طیف وسیعی از سایزها و کاربردها استفاده می‌شوند و در بسیاری از پروژه‌های انتقال آب، سیالات صنعتی، خطوط فرآیندی و سرویس‌های مختلف کاربرد دارند. انتخاب نوع Welded Pipe باید بر اساس استاندارد و شرایط طراحی خط انجام شود.

لوله کربن استیل

Carbon Steel Pipe یکی از پرکاربردترین انواع لوله در صنایع است. هزینه مناسب، خواص مکانیکی قابل قبول و قابلیت ساخت و جوشکاری باعث شده این نوع لوله در بسیاری از سیستم‌های پایپینگ استفاده شود.

با وجود کاربرد گسترده، کربن استیل در برابر خوردگی محیطی و برخی سیالات خورنده نیاز به تمهیدات حفاظتی دارد. پوشش، رنگ، سیستم Cathodic Protection یا انتخاب متریال مناسب‌تر بسته به شرایط پروژه می‌تواند برای کنترل خوردگی مورد استفاده قرار گیرد.

لوله استنلس استیل

Stainless Steel Pipe به دلیل مقاومت بالاتر در برابر بسیاری از مکانیزم‌های خوردگی در صنایع شیمیایی، غذایی، دارویی، نفت و گاز و برخی سرویس‌های حرارتی مورد استفاده قرار می‌گیرد.

انتخاب گرید Stainless Steel باید بر اساس نوع سیال، دما، غلظت مواد شیمیایی و احتمال خوردگی موضعی انجام شود. صرف استفاده از عنوان Stainless Steel به معنی مناسب‌بودن لوله برای تمام محیط‌های خورنده نیست.

اتصالات فولادی چیست؟

اتصالات فولادی یا Steel Fittings قطعاتی هستند که برای تغییر هندسه، جهت، قطر یا انشعاب در مسیر لوله‌کشی مورد استفاده قرار می‌گیرند. اتصالات می‌توانند به روش جوشی، رزوه‌ای یا در برخی کاربردها با اتصال مکانیکی به خط متصل شوند.

در پایپینگ صنعتی، اتصالات جوشی Butt Weld از مهم‌ترین گروه‌ها محسوب می‌شوند. این اتصالات شامل زانو، سه‌راهی، تبدیل، کپ و انواع خاص‌تر برای شرایط فرآیندی هستند.

انتخاب اتصال باید از نظر سایز، ضخامت، Schedule، متریال، استاندارد ابعادی و نوع اتصال با لوله هماهنگ باشد. برای مثال اتصال جوشی رده ۴۰ الزاماً برای هر لوله‌ای با سایز اسمی مشابه قابل استفاده نیست و ضخامت واقعی و مشخصات انتهایی دو قطعه باید بررسی شود.

انواع اتصالات فولادی

زانویی فولادی

Elbow برای تغییر جهت مسیر لوله استفاده می‌شود. زانوهای ۴۵ و ۹۰ درجه از پرکاربردترین انواع هستند و در برخی سیستم‌ها زانوهای با زاویه‌های دیگر نیز مورد استفاده قرار می‌گیرند.

از نظر شعاع نیز زانوها می‌توانند Long Radius یا Short Radius باشند. انتخاب شعاع زانو روی افت فشار، فضای نصب و هندسه سیستم اثر دارد.

در طراحی خطوط فرآیندی، تعداد زانوها و تغییرات ناگهانی مسیر می‌تواند بر Pressure Drop اثر بگذارد. به همین دلیل آرایش Elbowها باید در محاسبات هیدرولیکی و طراحی پایپینگ لحاظ شود.

سه‌راهی فولادی

Tee برای ایجاد انشعاب از مسیر اصلی استفاده می‌شود. سه‌راهی می‌تواند Equal Tee یا Reducing Tee باشد.

در Equal Tee، قطر شاخه و مسیر اصلی در محل اتصال مشخصات یکسانی دارند، در حالی که در Reducing Tee قطر شاخه از مسیر اصلی متفاوت است. انتخاب نوع مناسب باید بر اساس دبی، سایز خطوط و طراحی فرآیند انجام شود.

تبدیل فولادی

Reducer برای اتصال دو مسیر با قطرهای متفاوت مورد استفاده قرار می‌گیرد. دو نوع اصلی آن Concentric Reducer و Eccentric Reducer هستند.

Concentric Reducer دارای محور مشترک در دو طرف است، در حالی که در Eccentric Reducer محور دو طرف از یکدیگر فاصله دارد. انتخاب نوع Reducer به آرایش خط، وضعیت نصب و رفتار سیال بستگی دارد.

در خطوط مکش پمپ، انتخاب جهت نصب Eccentric Reducer می‌تواند اهمیت ویژه‌ای داشته باشد؛ زیرا ایجاد Pocket یا تجمع هوا و گاز در مسیر مکش می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.

کپ فولادی

Cap برای مسدودکردن انتهای یک مسیر لوله استفاده می‌شود. Steel Cap می‌تواند به صورت Butt Weld در خطوط جوشی نصب شود و در برخی سیستم‌ها برای بستن موقت یا دائم انتهای خط مورد استفاده قرار گیرد.

در انتخاب Cap باید سایز، ضخامت، Schedule، متریال و استاندارد ابعادی با مشخصات لوله هماهنگ باشد.

نیپل فولادی

Nipple یک قطعه لوله‌ای کوتاه است که معمولاً برای اتصال تجهیزات، شیرها یا بخش‌های مختلف سیستم در سایزهای کوچک مورد استفاده قرار می‌گیرد. بسته به طراحی، نیپل می‌تواند رزوه‌ای یا دارای سایر انواع اتصال باشد.

در کاربردهای صنعتی، طول، نوع رزوه، متریال و Pressure Rating باید با شرایط سرویس هماهنگ باشد.

تفاوت لوله و اتصالات فولادی

لوله و Fitting از نظر عملکرد یکسان نیستند. Pipe وظیفه اصلی انتقال سیال را بر عهده دارد، در حالی که Fitting برای تغییر هندسه یا ایجاد ارتباط بین بخش‌های مختلف سیستم استفاده می‌شود.

لوله معمولاً بر اساس Nominal Pipe Size، Schedule، متریال و استاندارد مشخص می‌شود. اتصالات علاوه بر سایز و متریال، دارای پارامترهایی مانند زاویه، Radius، نوع انشعاب، ضخامت و نوع End Preparation هستند.

این تفاوت باعث می‌شود هنگام خرید، صرفاً تطبیق قطر اسمی کافی نباشد. برای ایجاد یک اتصال صحیح باید مشخصات ابعادی و متریال هر دو قطعه بررسی شود.

سایز لوله و اتصالات فولادی

سایز لوله معمولاً با Nominal Pipe Size یا NPS مشخص می‌شود. در سیستم‌های متریک نیز ممکن است از DN برای بیان قطر اسمی استفاده شود.

قطر اسمی الزاماً برابر با قطر خارجی یا داخلی واقعی لوله نیست. برای مثال در بسیاری از سیستم‌های استاندارد، قطر خارجی لوله‌های یک NPS مشخص ثابت می‌ماند اما با تغییر Schedule، ضخامت جداره و قطر داخلی تغییر می‌کند.

در اتصالات نیز سایز اسمی باید با سایز لوله هماهنگ باشد. با این حال در اتصالات کاهنده، دو یا چند سایز متفاوت روی یک قطعه وجود دارد.

Schedule یا رده لوله چیست؟

Schedule روشی برای بیان ضخامت جداره لوله است. رده‌هایی مانند Sch 10، Sch 40، Sch 80 و رده‌های بالاتر در سیستم‌های مختلف مورد استفاده قرار می‌گیرند.

افزایش Schedule معمولاً به معنی افزایش ضخامت جداره و کاهش قطر داخلی برای یک قطر خارجی مشخص است. این موضوع می‌تواند روی وزن لوله، ظرفیت فشار و افت فشار تأثیر بگذارد.

بنابراین در زمان خرید، عبارت‌هایی مانند «لوله ۴ اینچ» به تنهایی برای تعیین محصول کافی نیستند و باید Schedule، متریال و استاندارد نیز مشخص شود.

مشخصات فنی مهم لوله فولادی

برای انتخاب یک لوله فولادی صنعتی معمولاً مجموعه‌ای از مشخصات باید بررسی شود:

مشخصه	مفهوم
NPS / DN	سایز اسمی لوله
OD	قطر خارجی
ID	قطر داخلی
Wall Thickness	ضخامت جداره
Schedule	رده ضخامت
Material Grade	گرید متریال
Length	طول لوله
Manufacturing Method	Seamless یا Welded
Standard	استاندارد ساخت
Design Pressure	فشار طراحی
Design Temperature	دمای طراحی
Corrosion Allowance	ضخامت اضافه برای خوردگی

Corrosion Allowance یکی از پارامترهای مهم در طراحی برخی خطوط صنعتی است. اگر خوردگی داخلی یا خارجی در طول عمر طراحی پیش‌بینی شود، ممکن است ضخامت اضافی برای جبران کاهش ضخامت در نظر گرفته شود.

مشخصات فنی مهم اتصالات فولادی

اتصالات نیز باید از نظر مشخصات فنی با Line Specification مطابقت داشته باشند. پارامترهای اصلی شامل موارد زیر هستند:

• Nominal Size
• Schedule
• Material Grade
• Fitting Type
• Angle
• Radius
• End Preparation
• Wall Thickness
• Manufacturing Standard
• Pressure/Temperature Service
• Heat Treatment در صورت نیاز
• Testing و Inspection Requirements

در اتصالات Butt Weld، آماده‌سازی انتهای اتصال یا Bevel از پارامترهای مهم برای عملیات جوشکاری است و باید با ضخامت و روش جوشکاری لوله هماهنگ باشد.

متریال لوله و اتصالات فولادی

متریال لوله و اتصالات باید بر اساس نوع سیال، فشار، دما، خوردگی، جوشکاری و الزامات مکانیکی انتخاب شود.

Carbon Steel

Carbon Steel در خطوط عمومی و فرآیندی کاربرد بسیار گسترده‌ای دارد. گرید انتخابی باید با استاندارد پروژه و شرایط سرویس مطابقت داشته باشد.

Alloy Steel

در شرایط دمایی بالا یا سرویس‌هایی که خواص مکانیکی ویژه نیاز دارند، Alloy Steel مورد استفاده قرار می‌گیرد. نوع آلیاژ و عملیات حرارتی آن باید مطابق مشخصات فنی پروژه تعیین شود.

Stainless Steel

Stainless Steel برای سرویس‌هایی که مقاومت خوردگی اهمیت دارد استفاده می‌شود. انتخاب گرید باید بر اساس مکانیزم خوردگی واقعی انجام شود.

Duplex و آلیاژهای ویژه

در برخی سرویس‌های خورنده یا فشار و دمای خاص، Duplex، Super Duplex و آلیاژهای پایه نیکل می‌توانند مورد استفاده قرار گیرند. هزینه بالاتر این متریال‌ها معمولاً با الزامات عملکردی خاص سیستم مرتبط است.

استانداردهای لوله و اتصالات فولادی

استاندارد محصول باید بر اساس نوع Pipe یا Fitting و کاربرد آن تعیین شود. در پروژه‌های صنعتی، استانداردهای ASME، ASTM، API و سایر استانداردهای مرتبط ممکن است برای ابعاد، متریال، ساخت و تست مورد استفاده قرار گیرند.

برای اتصالات Butt Weld، استانداردهای ابعادی مانند ASME B16.9 در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرند. استانداردهای متریال نیز بسته به جنس و نوع محصول تعیین می‌شوند.

در مورد لوله‌های کربن استیل نیز استاندارد متریال باید دقیقاً با سرویس موردنظر مطابقت داشته باشد. برای نمونه، لوله‌های مورد استفاده در سرویس‌های دما و فشار بالا ممکن است تحت مشخصات متریال متفاوتی از لوله‌های عمومی قرار گیرند.

در خرید صنعتی، ذکر عبارت کلی «لوله فولادی استاندارد» کافی نیست و باید Specification دقیق، Grade، Size، Thickness و Standard مشخص باشد.

اتصال لوله و اتصالات فولادی به روش جوشکاری

یکی از رایج‌ترین روش‌های اتصال در پایپینگ صنعتی، Butt Welding است. در این روش انتهای لوله و اتصال پس از آماده‌سازی مناسب، در امتداد یکدیگر قرار گرفته و توسط فرآیند جوشکاری به هم متصل می‌شوند.

کیفیت اتصال جوشی به پارامترهایی مانند متریال، ضخامت، فرآیند جوشکاری، WPS، PQR، نوع Filler، پیش‌گرم، دمای بین‌پاسی و عملیات حرارتی پس از جوشکاری وابسته است.

در پروژه‌های حساس، بازرسی جوش نیز ممکن است شامل Visual Testing، Radiographic Testing، Ultrasonic Testing یا سایر روش‌های NDT باشد. نوع و میزان بازرسی باید مطابق مشخصات پروژه و استاندارد مربوطه تعیین شود.

فلنج و اتصالات فلنجی در سیستم فولادی

Flange یکی از اجزای مهم برای ایجاد اتصال قابل جداسازی در خطوط لوله است. فلنج‌ها در اتصال تجهیزات، شیرآلات، خطوط و بخش‌هایی که نیاز به تعمیرات دوره‌ای دارند استفاده می‌شوند.

فلنج‌ها می‌توانند در انواعی مانند Weld Neck، Slip-On، Blind، Socket Weld و Threaded تولید شوند. انتخاب نوع فلنج به فشار، دما، سایز، نوع اتصال و شرایط سرویس بستگی دارد.

در اتصال فلنجی، فقط انتخاب خود Flange کافی نیست. Gasket، Bolt، Nut، Flange Face و Torque سفت‌کردن نیز باید با Pressure Class و استاندارد سیستم هماهنگ باشند.

فشار و دمای طراحی در انتخاب لوله و اتصالات

Design Pressure و Design Temperature از مهم‌ترین پارامترهای طراحی پایپینگ هستند. ضخامت لوله و Pressure Rating اتصالات باید توانایی تحمل شرایط طراحی را با درنظرگرفتن الزامات ایمنی و Corrosion Allowance داشته باشند.

افزایش دما می‌تواند ظرفیت تحمل فشار برخی متریال‌ها را کاهش دهد. به همین دلیل مقایسه محصولات صرفاً بر اساس یک مقدار فشار اسمی می‌تواند گمراه‌کننده باشد.

در خطوط بخار، هیدروکربن، روغن داغ و فرآیندهای دمای بالا، باید Pressure-Temperature Rating تمام اجزای سیستم از جمله Pipe، Fitting، Flange و Valve با یکدیگر سازگار باشد.

کاربرد لوله و اتصالات فولادی

لوله و اتصالات فولادی در صنایع مختلف کاربرد دارند:

صنعت نفت و گاز

در خطوط انتقال نفت و گاز، خطوط فرآیندی، Utility و بخش‌های مختلف واحدهای صنعتی از انواع مختلف Pipe و Fitting استفاده می‌شود. انتخاب محصول در این صنایع به فشار، دما، خوردگی، نوع سیال و الزامات ایمنی وابسته است.

پتروشیمی و صنایع شیمیایی

در صنایع شیمیایی، مقاومت خوردگی و سازگاری متریال اهمیت بالایی دارد. نوع Stainless Steel، Alloy Steel یا سایر آلیاژها باید بر اساس ترکیب شیمیایی سیال و شرایط فرآیند انتخاب شود.

نیروگاه‌ها

در نیروگاه‌ها لوله و اتصالات برای خطوط آب، بخار، کندانس، سوخت و سایر مدارهای فرآیندی استفاده می‌شوند. در خطوط بخار، دما و فشار بالا اهمیت ویژه‌ای دارند.

آب و فاضلاب

لوله‌های فولادی در برخی خطوط انتقال آب، ایستگاه‌های پمپاژ، تأسیسات و پروژه‌های خاص مورد استفاده قرار می‌گیرند. حفاظت در برابر خوردگی در این کاربردها اهمیت زیادی دارد.

صنایع و تأسیسات ساختمانی

در برخی سیستم‌های موتورخانه، اطفای حریق، تأسیسات مکانیکی و خطوط انتقال سیالات نیز Pipe و Fitting فولادی استفاده می‌شوند.

عوامل مؤثر بر قیمت لوله و اتصالات فولادی

قیمت لوله و اتصالات فولادی به مشخصات فنی و شرایط بازار وابسته است و نمی‌توان یک قیمت ثابت برای تمام محصولات ارائه کرد.

مهم‌ترین عوامل عبارت‌اند از:

• جنس و Grade فولاد
• Seamless یا Welded بودن لوله
• سایز اسمی
• Schedule و ضخامت
• استاندارد ساخت
• برند و کشور سازنده
• طول لوله
• وزن محصول
• نوع اتصال فولادی
• کلاس و مشخصات فشاری
• نوع عملیات حرارتی
• مدارک متریال و تست
• شرایط حمل و تأمین

در اتصالات، نوع محصول نیز تأثیر زیادی بر قیمت دارد. یک زانو، سه‌راهی، تبدیل یا فلنج با سایز و متریال مشخص، بسته به نوع ساخت، ضخامت، استاندارد و کشور سازنده می‌تواند قیمت متفاوتی داشته باشد.

راهنمای خرید لوله فولادی

هنگام خرید لوله فولادی، ابتدا باید مشخصات فنی خط مشخص شود. اطلاعاتی مانند NPS، Schedule، Material Grade، Seamless یا Welded بودن، Standard، Length و شرایط سرویس باید در سفارش خرید درج شود.

در پروژه‌های صنعتی، بررسی Certificate و مدارک کیفیت اهمیت زیادی دارد. MTC یا Mill Test Certificate می‌تواند اطلاعاتی درباره Heat Number، ترکیب شیمیایی، خواص مکانیکی و مشخصات متریال ارائه دهد.

همچنین باید مشخصات واقعی محصول با سفارش خرید و مدارک فنی تطبیق داده شود. کنترل قطر خارجی، ضخامت، طول، وضعیت سطح و Marking از مراحل مهم بازرسی هنگام تحویل است.

راهنمای خرید اتصالات فولادی

برای خرید Fitting باید نوع اتصال، سایز، Schedule، متریال، استاندارد و نوع End Preparation مشخص باشد. برای مثال مشخصات یک زانوی فولادی باید شامل Angle، Radius، Size، Thickness و Material Grade باشد.

در اتصالات جوشی، بررسی Bevel و ضخامت اتصال اهمیت زیادی دارد. عدم تطابق ضخامت یا آماده‌سازی انتهای اتصال با لوله می‌تواند فرآیند جوشکاری و کیفیت اتصال نهایی را تحت تأثیر قرار دهد.

در خرید اتصالات وارداتی یا پروژه‌های حساس نیز بررسی MTC، Certificate of Conformity، Heat Number و گزارش‌های بازرسی می‌تواند برای Traceability و کنترل کیفیت ضروری باشد.

اشتباهات رایج در انتخاب لوله و اتصالات فولادی

یکی از اشتباهات رایج، خرید لوله صرفاً بر اساس سایز اسمی است. عبارت‌هایی مانند «لوله ۴ اینچ» یا «اتصال ۶ اینچ» مشخصات کاملی برای سفارش صنعتی نیستند و باید Schedule، متریال و استاندارد نیز مشخص شود.

اشتباه دیگر، عدم تطابق Schedule لوله و Fitting است. هرچند ممکن است قطر اسمی دو قطعه یکسان باشد، اختلاف ضخامت یا مشخصات انتهایی می‌تواند اجرای اتصال را با مشکل مواجه کند.

انتخاب متریال بدون بررسی سیال نیز یکی از خطاهای مهم است. فولادی که برای یک سرویس آب مناسب است، الزاماً برای یک محیط شیمیایی خورنده یا دمای بالا مناسب نخواهد بود.

همچنین حذف Corrosion Allowance از محاسبات طراحی در خطوطی که احتمال خوردگی وجود دارد می‌تواند موجب کاهش ضخامت مؤثر لوله در طول عمر سیستم شود.

در نهایت، خرید محصول بدون بررسی استاندارد، Certificate، Heat Number و مشخصات واقعی سازنده می‌تواند ریسک عدم انطباق محصول با پروژه را افزایش دهد. برای خرید صنعتی، مشخصات Pipe و Fitting باید پیش از سفارش با Piping Class، Line List، شرایط فرآیندی و الزامات متریال پروژه تطبیق داده شود.
