اتصالات فولادی (Steel Pipe Fittings) یکی از اجزای اصلی در ساخت، توسعه و تغییر مسیر خطوط لوله صنعتی و تأسیساتی هستند. لوله بهتنهایی نمیتواند یک شبکه کامل ایجاد کند و برای تغییر جهت، ایجاد انشعاب، اتصال خطوط با قطرهای متفاوت و بستن انتهای مسیر به انواع مختلف اتصالات نیاز است.
اتصالات فولادی به دلیل استحکام مکانیکی مناسب، تنوع ابعادی و امکان استفاده در خطوط با فشار و دمای مختلف، در پروژههای نفت و گاز، پتروشیمی، نیروگاه، صنایع شیمیایی، آب و فاضلاب، تأسیسات مکانیکی و بسیاری از خطوط فرآیندی مورد استفاده قرار میگیرند.

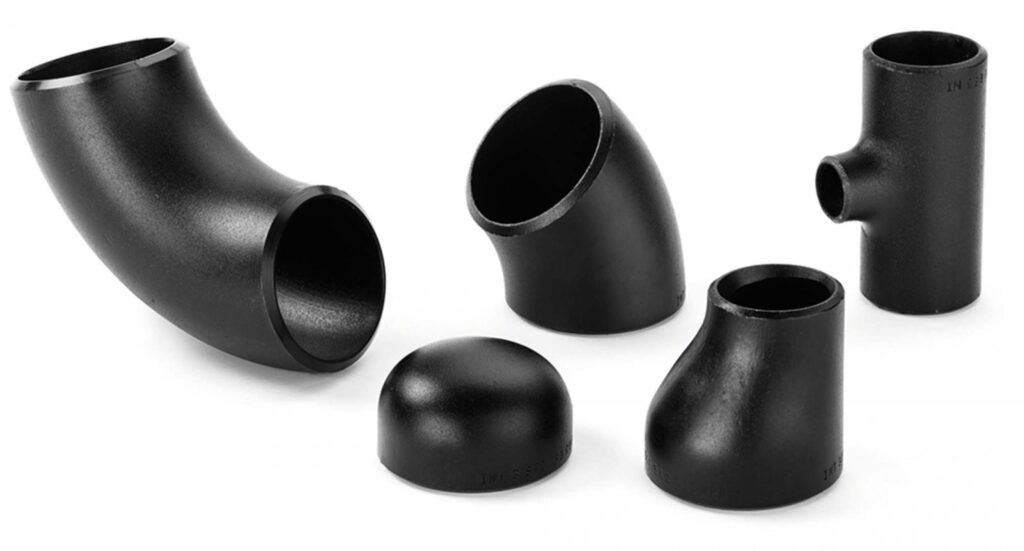

این اتصالات در مدلهای مختلفی مانند زانو، سهراهی، تبدیل، کپ، بوشن و نیپل تولید میشوند و از نظر روش اتصال نیز میتوان آنها را در گروههای جوشی، دندهای و Socket Weld قرار داد.
با این حال، انتخاب اتصال فولادی تنها بر اساس سایز انجام نمیشود. نوع فولاد، ضخامت، Schedule، روش اتصال، فشار، دما، نوع سیال و استاندارد ساخت باید با شرایط واقعی خط هماهنگ باشند.
اتصال فولادی چه نقشی در خطوط لوله دارد؟
اتصالات فولادی برای تکمیل هندسه یک سیستم لولهکشی استفاده میشوند. مسیر یک خط لوله معمولاً کاملاً مستقیم نیست و ممکن است نیاز به تغییر جهت، انشعاب، کاهش قطر یا مسدود کردن یک مسیر وجود داشته باشد.
در چنین شرایطی، اتصالات بهعنوان اجزای تکمیلکننده شبکه عمل میکنند.
برای مثال، زانو امکان تغییر مسیر خط را فراهم میکند، سهراهی برای ایجاد انشعاب به کار میرود و تبدیل ارتباط بین دو لوله با قطر متفاوت را ممکن میسازد.
در پروژههای صنعتی، انتخاب اتصال مناسب علاوه بر تأثیر بر مسیر جریان، روی عملیات نصب، جوشکاری، تعمیرات و عملکرد مکانیکی خط نیز تأثیر دارد.
به همین دلیل اتصالات باید از مرحله طراحی تا خرید و اجرا، مطابق مشخصات فنی پروژه انتخاب شوند.
انواع اتصالات فولادی از نظر شکل
تنوع هندسی اتصالات باعث میشود بتوان تقریباً برای هر آرایش متداول در خطوط لوله، قطعه مناسب انتخاب کرد.
زانو فولادی
زانو (Elbow) برای تغییر جهت مسیر لوله استفاده میشود. رایجترین مدلها زانوهای ۴۵ و ۹۰ درجه هستند، اما بسته به طراحی خط مدلهای دیگری نیز وجود دارند.
زانوها از نظر شعاع خم نیز میتوانند متفاوت باشند. مدلهای Long Radius و Short Radius از نمونههای شناختهشده هستند.
انتخاب شعاع زانو میتواند روی افت فشار، فضای نصب و رفتار جریان تأثیر داشته باشد. در خطوط صنعتی، نوع زانو باید مطابق نقشه و مشخصات فنی پروژه تعیین شود.
سهراهی فولادی
سهراهی (Tee) برای ایجاد انشعاب از یک خط اصلی استفاده میشود.
سهراهی مساوی دارای انشعابی با قطر برابر با مسیر اصلی است، در حالی که در سهراهی کاهنده قطر انشعاب متفاوت است.
در طراحی خطوط فرآیندی، سهراهی باید علاوه بر ابعاد، از نظر ضخامت و مقاومت مکانیکی نیز با شرایط خط هماهنگ باشد.
تبدیل فولادی
تبدیل (Reducer) برای اتصال دو خط با قطر متفاوت استفاده میشود.
تبدیلها معمولاً به دو گروه Concentric Reducer و Eccentric Reducer تقسیم میشوند.
در تبدیل هممرکز، محور دو لوله روی یک خط قرار دارد، اما در تبدیل غیرهممرکز، محور لولهها نسبت به یکدیگر جابهجا میشود.
انتخاب میان این دو نوع به نوع سرویس، آرایش خط، شرایط جریان و الزامات طراحی بستگی دارد.
کپ فولادی
Cap برای بستن انتهای لوله استفاده میشود.
در خطوطی که یک مسیر بهصورت دائمی یا موقت باید بسته شود، کپ میتواند به انتهای لوله متصل شود.
کپهای فولادی بهویژه در سیستمهای جوشی کاربرد زیادی دارند و ضخامت و ابعاد آنها باید با مشخصات خط هماهنگ باشد.
اتصالات فولادی جوشی
یکی از مهمترین گروههای اتصالات فولادی، Butt Weld Fittings یا اتصالات جوشی لببهلب هستند.
در این نوع اتصال، انتهای اتصال و لوله در مقابل یکدیگر قرار گرفته و پس از آمادهسازی لبهها، عملیات جوشکاری انجام میشود.
اتصالات Butt Weld در خطوط صنعتی به دلیل ایجاد یک مسیر نسبتاً یکپارچه و امکان استفاده در طیف وسیعی از سایزها و سرویسها بسیار رایج هستند.
استانداردهایی مانند ASME B16.9 برای اتصالات جوشی کارخانهای در محدوده کاربرد خود مورد استفاده قرار میگیرند. با این حال، استاندارد ابعادی باید همراه با مشخصات متریال و الزامات پروژه بررسی شود.
اتصالات Socket Weld فولادی
در Socket Weld Fittings، لوله داخل سوکت اتصال قرار میگیرد و سپس از قسمت بیرونی اتصال، جوش انجام میشود.
این روش بیشتر در برخی خطوط با قطرهای کوچک و کاربردهای صنعتی مورد استفاده قرار میگیرد.
اتصالات Socket Weld میتوانند برای ایجاد اتصال جمعوجور در فضاهای محدود مناسب باشند، اما نحوه نصب، فاصله داخلی، آمادهسازی و الزامات جوشکاری باید مطابق استاندارد و دستورالعمل اجرایی انجام شود.
ASME B16.11 یکی از استانداردهای شناختهشده برای برخی اتصالات فورجشده Socket Weld و Threaded در محدوده مشخص خود است.
اتصالات دندهای فولادی
اتصالات Threaded بدون نیاز به جوشکاری به لوله یا اتصال رزوهای مقابل متصل میشوند.
این محصولات در برخی خطوط تأسیساتی، خدماتی، ابزار دقیق و خطوط با سایزهای کوچک مورد استفاده قرار میگیرند.
یکی از مهمترین نکات در این اتصالات، تعیین دقیق استاندارد رزوه است. رزوههایی مانند NPT و BSP از نظر هندسه و استاندارد یکسان نیستند و نباید بدون بررسی با یکدیگر جایگزین شوند.
در آببندی رزوه نیز باید از نوار PTFE، خمیر آببندی یا سیلنت مناسب با شرایط سرویس استفاده شود؛ البته نوع ماده آببندی باید با فشار، دما و نوع سیال سازگار باشد.
مشخصات فنی اتصالات فولادی
برای انتخاب اتصال فولادی، مجموعهای از مشخصات باید همزمان بررسی شود.
| مشخصه | اهمیت |
|---|---|
| نوع اتصال | تعیین شکل و کاربرد قطعه |
| سایز | هماهنگی با قطر لوله |
| متریال | تعیین خواص مکانیکی و مقاومت خوردگی |
| Schedule | مرتبط با ضخامت اتصال |
| نوع اتصال | Butt Weld، Socket Weld یا Threaded |
| استاندارد ساخت | تعیین الزامات ابعادی و ساخت |
| فشار کاری | تعیین محدوده استفاده |
| دمای کاری | تأثیرگذار بر ظرفیت مجاز |
| نوع سیال | تعیینکننده انتخاب متریال |
| ضخامت | مؤثر بر مقاومت مکانیکی |
| شعاع زانو | مؤثر بر مسیر و رفتار جریان |
| مدارک متریال | اهمیت در پروژههای صنعتی |
برای مثال، اعلام «زانو فولادی ۴ اینچ» اطلاعات کاملی برای خرید نیست. باید مشخص شود زانو چه نوعی است، چه گریدی دارد، چه Schedule یا ضخامت و چه استانداردی برای آن مورد نیاز است.
گریدهای رایج فولاد در اتصالات
اتصالات فولادی بسته به کاربرد با متریالهای مختلفی تولید میشوند.
فولاد کربنی
فولادهای کربنی یکی از رایجترین گزینهها برای خطوط صنعتی هستند.
گریدهای مختلف فولاد کربنی بسته به استاندارد و کاربرد میتوانند در خطوط آب، هوا، نفت، گاز، تأسیسات و برخی سرویسهای فرآیندی استفاده شوند.
انتخاب گرید باید براساس مشخصات متریال پروژه انجام شود و نمیتوان تمام اتصالات فولادی کربنی را از نظر عملکرد یکسان در نظر گرفت.
فولاد آلیاژی
در شرایطی که دما یا الزامات مکانیکی خاص وجود داشته باشد، ممکن است از فولادهای آلیاژی استفاده شود.
این متریالها معمولاً برای سرویسهای مشخص طراحی میشوند و انتخاب آنها باید براساس استاندارد، دما، فشار و ترکیب سیال انجام شود.
فولاد زنگنزن
اتصالات Stainless Steel نیز در گروه اتصالات فولادی قرار میگیرند، اما به دلیل ویژگیهای متفاوت آنها معمولاً بهعنوان یک گروه متریالی مجزا در خرید و طراحی شناخته میشوند.
گریدهایی مانند ۳۰۴، ۳۰۴L، ۳۱۶ و ۳۱۶L در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند.
Schedule در اتصالات فولادی چیست؟
Schedule یکی از پارامترهای مهم در اتصالات جوشی و برخی سیستمهای لولهکشی است و با ضخامت دیواره ارتباط دارد.
برای مثال، Schedule 40 و Schedule 80 لزوماً به معنی یک فشار ثابت برای تمام سایزها و شرایط کاری نیستند. ظرفیت واقعی اتصال به سایز، متریال، دما، طراحی و استاندارد مربوطه بستگی دارد.
همچنین ضخامت اتصال باید با مشخصات لوله و طراحی جوش هماهنگ باشد.
به همین دلیل در زمان سفارش باید علاوه بر سایز، Schedule یا ضخامت مورد نیاز نیز مشخص شود.
فشار و دمای کاری اتصالات فولادی
فشار قابل تحمل یک اتصال فولادی را نمیتوان صرفاً از روی جنس فولاد یا سایز آن تعیین کرد.
پارامترهایی مانند ضخامت، نوع اتصال، گرید متریال، دمای کاری، هندسه قطعه و استاندارد ساخت روی ظرفیت فشار تأثیر دارند.
افزایش دما نیز میتواند باعث کاهش محدوده فشار مجاز برخی متریالها شود.
بنابراین در پروژههای تحت فشار باید فشار و دمای طراحی با جداول و الزامات استاندارد مربوطه تطبیق داده شود.
استانداردهای مهم اتصالات فولادی
بسته به نوع اتصال، استانداردهای متفاوتی ممکن است مورد استفاده قرار گیرند.
برخی استانداردهای شناختهشده عبارتاند از:
- ASME B16.9 برای برخی اتصالات جوشی کارخانهای
- ASME B16.11 برای برخی اتصالات فورجشده Socket Weld و Threaded
- ASME B16.25 برای الزامات مرتبط با انتهای جوشی
- استانداردهای ASTM برای مشخصات متریال برخی اتصالات
- استانداردهای EN برای اتصالات فولادی در سیستمهای اروپایی
- استانداردهای پروژه یا مشخصات فنی کارفرما
استاندارد دقیق باید بر اساس نوع اتصال، جنس، سایز، روش ساخت و کاربرد پروژه تعیین شود.
کاربرد اتصالات فولادی در صنایع نفت و گاز
در خطوط نفت و گاز، اتصالات فولادی برای تغییر مسیر، ایجاد انشعاب و اتصال بخشهای مختلف شبکه مورد استفاده قرار میگیرند.
در این صنایع، انتخاب متریال و استاندارد اهمیت بالایی دارد؛ زیرا خطوط ممکن است با فشار، دما و سیالات مختلف کار کنند.
در سرویسهای حساس، علاوه بر نوع اتصال، مواردی مانند گواهی متریال، قابلیت ردیابی محصول، تستها و بازرسیهای جوش نیز اهمیت پیدا میکنند.
برای سرویسهای حاوی ترکیبات خورنده مانند H₂S نیز انتخاب متریال باید مطابق الزامات پروژه و استانداردهای مربوط به سرویس انجام شود.
اتصالات فولادی در پتروشیمی و صنایع شیمیایی
در صنایع شیمیایی و پتروشیمی، اتصالات بخشی از شبکههای فرآیندی هستند و باید با سیال موجود سازگاری داشته باشند.
نوع ماده شیمیایی، غلظت، دما، فشار و سرعت جریان میتوانند روی انتخاب متریال تأثیر بگذارند.
در چنین پروژههایی ممکن است فولاد کربنی، فولاد آلیاژی، استنلس استیل یا آلیاژهای تخصصیتر مورد استفاده قرار گیرند.
بنابراین انتخاب یک گرید عمومی برای تمام سرویسها روش مناسبی نیست و باید مشخصات فرآیند مبنای انتخاب قرار گیرد.
کاربرد اتصالات فولادی در تأسیسات
در تأسیسات مکانیکی، اتصالات فولادی میتوانند در خطوط آب، آتشنشانی، هوای فشرده، گرمایش، سرمایش و سایر سیستمهای خدماتی مورد استفاده قرار گیرند.
در خطوط تأسیساتی، علاوه بر تحمل فشار، سهولت نصب و تعمیرات نیز اهمیت دارد.
در سیستمهای آب یا محیطهای مرطوب، موضوع خوردگی باید مورد توجه قرار گیرد. در چنین شرایطی ممکن است رنگ، پوشش ضدخوردگی، گالوانیزه بودن یا انتخاب متریال مقاومتر در طراحی لحاظ شود.
نوع اتصال نیز باید با روش اجرای خط و تجهیزات موجود هماهنگ باشد.
نقش اتصالات در تغییر مسیر و کاهش افت فشار
انتخاب اتصال فقط به ایجاد مسیر مکانیکی محدود نمیشود و میتواند روی رفتار جریان نیز تأثیر داشته باشد.
برای مثال، استفاده از زانوی مناسب میتواند مسیر تغییر جهت جریان را با شرایط طراحی هماهنگ کند. در مقابل، انتخاب هندسه نامناسب یا ایجاد تغییرات شدید در مسیر ممکن است افت فشار و آشفتگی جریان را افزایش دهد.
در خطوط حساس، تعداد اتصالات، نوع زانو، شعاع خم و نحوه آرایش انشعابات باید در طراحی هیدرولیکی مورد توجه قرار گیرد.
این موضوع بهخصوص در خطوطی که دبی بالا یا افت فشار مجاز محدودی دارند اهمیت بیشتری پیدا میکند.
جوشکاری اتصالات فولادی
کیفیت جوش یکی از مهمترین عوامل عملکرد اتصال جوشی است.
پیش از جوشکاری باید نوع متریال، ضخامت، آمادهسازی لبه، همراستایی و فرآیند جوش مشخص باشد.
در پروژههای صنعتی معمولاً WPS، PQR و صلاحیت جوشکار مطابق الزامات پروژه و استانداردهای مربوطه مورد توجه قرار میگیرند.
پس از جوشکاری نیز ممکن است بازرسیهای مختلفی مانند VT، PT، MT، RT یا UT براساس حساسیت سرویس و الزامات پروژه انجام شوند.
بنابراین کیفیت یک اتصال جوشی تنها به خود قطعه وابسته نیست و فرآیند اجرا نیز نقش مهمی دارد.
عوامل مؤثر بر خوردگی اتصالات فولادی
فولاد، بهخصوص فولاد کربنی، در محیطهای مرطوب و خورنده میتواند دچار خوردگی شود.
عوامل مختلفی مانند رطوبت، اکسیژن، ترکیبات شیمیایی، دمای بالا و شرایط محیطی روی سرعت خوردگی تأثیر دارند.
برای کاهش ریسک خوردگی ممکن است از پوششهای محافظ، رنگ صنعتی، گالوانیزه کردن یا متریال مقاومتر استفاده شود.
در خطوط مدفون نیز علاوه بر پوشش، شرایط خاک و سیستم حفاظت در برابر خوردگی باید در طراحی بررسی شوند.
تفاوت اتصالات فولادی و استنلس استیل
اگرچه استنلس استیل نیز از خانواده فولادهاست، اما در بازار و پروژهها معمولاً بهصورت گروهی جداگانه بررسی میشود.
| ویژگی | فولاد کربنی | استنلس استیل |
|---|---|---|
| مقاومت عمومی به خوردگی | معمولاً پایینتر | معمولاً بالاتر |
| نیاز به پوشش | در بسیاری از محیطها بیشتر | بسته به گرید و محیط |
| هزینه اولیه | معمولاً پایینتر | معمولاً بالاتر |
| گریدهای رایج | Carbon Steel Grades | ۳۰۴/۳۱۶ و سایر گریدها |
| کاربرد | خطوط عمومی و صنعتی | محیطهای خورندهتر و کاربردهای تخصصی |
| جوشکاری | وابسته به گرید | نیازمند کنترل متریال و فرآیند |
| انتخاب نهایی | براساس سرویس | براساس سرویس |
این مقایسه کلی است و نباید بدون توجه به شرایط واقعی سرویس برای انتخاب متریال استفاده شود.
عوامل مؤثر بر قیمت اتصالات فولادی
قیمت اتصالات فولادی به عوامل مختلفی بستگی دارد.
مهمترین موارد عبارتاند از:
- نوع اتصال
- سایز
- Schedule
- گرید فولاد
- روش تولید
- استاندارد
- برند سازنده
- وزن قطعه
- نوع پوشش
- مدارک متریال
- تست و بازرسی
- مقدار سفارش
- شرایط بازار
برای مثال، قیمت یک زانوی فولادی کربنی و یک زانوی استنلس استیل با سایز و شکل مشابه، به دلیل تفاوت متریال میتواند اختلاف زیادی داشته باشد.
همچنین اتصالات دارای مدارک متریال و الزامات تست ویژه معمولاً با محصولات عمومی بازار قابل مقایسه نیستند.
هنگام خرید اتصالات فولادی چه اطلاعاتی لازم است؟
برای استعلام و خرید دقیق بهتر است اطلاعات زیر مشخص باشند:
- نوع اتصال
- سایز DN یا NPS
- نوع متریال و گرید
- Schedule یا ضخامت
- روش اتصال
- استاندارد ساخت
- فشار طراحی
- دمای طراحی
- نوع سیال
- شرایط خوردگی
- نوع پوشش، در صورت نیاز
- الزامات جوشکاری
- نیاز به تست و بازرسی
- مدارک متریال
- تعداد مورد نیاز
در پروژههای صنعتی بهتر است اطلاعات محصول با Piping Material Specification، نقشههای ایزومتریک و MTO تطبیق داده شود.
نکات مهم نصب اتصالات فولادی
نصب صحیح اتصال فولادی به اندازه انتخاب آن اهمیت دارد.
در اتصالات جوشی باید همراستایی لوله و اتصال، فاصله ریشه، آمادهسازی لبه و فرآیند جوشکاری مطابق دستورالعمل اجرایی کنترل شود.
در اتصالات رزوهای نیز تمیزی رزوه، نوع آببند و گشتاور بستن اهمیت دارد.
همچنین نباید از خود اتصال برای جبران ناهماهنگی شدید لولهها استفاده کرد. اعمال تنش اضافی به اتصال میتواند در بلندمدت باعث آسیب، ترک یا نشتی شود.
پس از نصب نیز بسته به نوع سیستم، تست فشار، تست نشتی یا بازرسیهای مورد نیاز باید انجام شود.
نقش اتصالات فولادی در توسعه خطوط لوله
یکی از مزایای مهم اتصالات، امکان توسعه و تغییر آرایش شبکه است.
هنگام اضافه شدن یک خط جدید، ممکن است به سهراهی، تبدیل، زانو یا اتصالات دیگر نیاز باشد. انتخاب قطعه مناسب باعث میشود توسعه خط با مشخصات بخش موجود هماهنگ باشد.
در این مرحله باید به تفاوت متریال، ضخامت، فشار و دمای بخش جدید و قدیمی توجه شود.
همچنین در خطوط موجود، قبل از هرگونه تغییر باید وضعیت فشار، سیال، خوردگی و امکان ایزوله کردن بخش موردنظر بررسی شود.
در نتیجه توسعه یک خط فقط اضافه کردن چند اتصال و لوله نیست و باید با طراحی و الزامات ایمنی سیستم هماهنگ باشد.
اتصالات فولادی؛ بخش مهمی از یک شبکه مهندسیشده
اتصالات فولادی امکان ساخت مسیرهای پیچیده و کاربردی در خطوط لوله را فراهم میکنند و برای تغییر جهت، انشعابگیری، تغییر قطر و بستن انتهای مسیر مورد استفاده قرار میگیرند. زانو، سهراهی، تبدیل، کپ و انواع اتصالات دندهای و جوشی، بخش مهمی از این خانواده را تشکیل میدهند.
استحکام مناسب فولاد و تنوع بالای گریدها باعث شده این محصولات در خطوط صنعتی، نفت و گاز، پتروشیمی، نیروگاه، تأسیسات و بسیاری از سیستمهای فرآیندی کاربرد داشته باشند. با این حال، فولاد بودن اتصال بهتنهایی مشخصکننده مناسب بودن آن برای یک سرویس خاص نیست.
در انتخاب نهایی باید سایز، گرید متریال، Schedule، نوع اتصال، فشار، دما، نوع سیال، استاندارد ساخت و شرایط خوردگی همزمان بررسی شوند. در اتصالات جوشی نیز کیفیت فرآیند جوشکاری، بازرسی و مدارک فنی اهمیت زیادی دارد.
در نهایت، یک اتصال فولادی مناسب باید نهتنها از نظر ابعادی با لوله هماهنگ باشد، بلکه از نظر مکانیکی، متریالی و فرآیندی با شرایط واقعی خط و الزامات پروژه مطابقت داشته باشد.
