شیر سهراهی برنجی KITZ ژاپن؛ مشخصات فنی، کاربرد و نحوه انتخاب

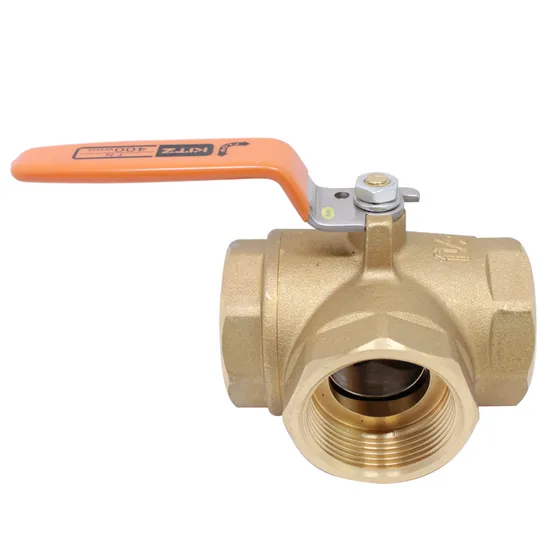

شیر سهراهی برنجی KITZ ژاپن یکی از انواع بال ولوهای سهراهی این برند است که برای کنترل و تغییر مسیر جریان در خطوط لوله مورد استفاده قرار میگیرد. این نوع شیر به دلیل داشتن سه مسیر ورودی و خروجی، در سیستمهایی که نیاز به هدایت جریان بین چند مسیر وجود دارد، کاربرد دارد.
یکی از مدلهای شناختهشده این گروه، KITZ Fig. TN از Type 400 است که با بدنه برنج فورجشده، اتصال رزوهای، طراحی استاندارد بور، ساختار سهراهی دو سیت و پورت L تولید میشود. این مدل در سایزهای ¼ تا ۳ اینچ عرضه شده و برای سرویسهای مشخص آب، روغن و گاز دارای محدوده فشار و دمای تعریفشده است.
شیر سهراهی برنجی KITZ چیست؟
شیر سهراهی برنجی KITZ یک Three-Way Ball Valve است که عضو مسدودکننده آن به شکل توپی طراحی شده است. با چرخش بال، مسیر عبور سیال تغییر میکند و جریان میتواند از یک مسیر به مسیر دیگر هدایت شود.
در مدل TN، طراحی شیر بهصورت ۳-Way، ۲-Seat و L-Port است. این ساختار باعث میشود شیر برای برخی کاربردهای تغییر مسیر جریان و انتخاب مسیر مناسب در خطوط لوله مورد استفاده قرار گیرد.
در انتخاب شیرهای سهراهی باید به تفاوت L-Port و T-Port توجه کرد؛ زیرا شکل مسیر داخلی بال تعیین میکند که در هر وضعیت دسته، کدام مسیرها به یکدیگر متصل شوند.
مشخصات فنی شیر سهراهی KITZ مدل TN
| مشخصه | مشخصات |
|---|---|
| برند | KITZ ژاپن |
| مدل | Fig. TN |
| سری | Type 400 |
| نوع شیر | بال ولو سهراهی |
| ساختار | ۳-Way / 2-Seat |
| نوع پورت | L-Port |
| نوع بور | Standard Bore |
| متریال بدنه | Forged Brass |
| متریال درپوش بدنه | Forged Brass |
| متریال ساقه | Brass |
| متریال بال | Forged Brass |
| جنس سیت | PTFE |
| نوع اتصال | رزوهای |
| استاندارد اتصال | JIS B0203 |
| سایز | ¼ تا ۳ اینچ |
| عملکرد | دستی |
| کاربردهای اعلامشده | آب، روغن و گاز، متناسب با شرایط کاری |
مشخصات فوق بر اساس دیتاشیت KITZ برای مدل TN است. در این مدل، بدنه و بال از برنج فورجشده و سیت از PTFE معرفی شدهاند.
طراحی L-Port در شیر سهراهی KITZ
یکی از مهمترین مشخصات مدل TN، استفاده از L-Port است. در شیرهای سهراهی، نوع پورت داخلی بال اهمیت زیادی دارد؛ زیرا نحوه گردش دسته و مسیرهای باز و بستهشدن شیر را تعیین میکند.
در طراحی L-Port، مسیر داخلی بال به شکل L است و در هر وضعیت مشخص، دو مسیر به یکدیگر متصل میشوند. بنابراین این مدل بیشتر برای کاربردهایی مناسب است که هدف، انتقال جریان از یک مسیر به مسیر دیگر باشد.
در مقابل، شیرهای سهراهی T-Port میتوانند امکان ارتباط متفاوتی میان سه مسیر ایجاد کنند. به همین دلیل هنگام جایگزینی یک شیر سهراهی، تنها توجه به سایز و رزوه کافی نیست و باید نوع پورت نیز با نیاز سیستم مطابقت داشته باشد.
متریال شیر سهراهی برنجی KITZ
در مدل TN، بدنه و بدنهکپ از Forged Brass، ساقه از برنج و بال نیز از برنج فورجشده ساخته شده است. سیت شیر نیز PTFE است.
استفاده از بدنه برنجی فورجشده، این محصول را در گروه شیرآلات برنجی مناسب برای بسیاری از کاربردهای تأسیساتی و عمومی قرار میدهد. با این حال، انتخاب شیر باید بر اساس سازگاری تمام اجزای در تماس با سیال انجام شود و نباید تنها جنس بدنه ملاک قرار گیرد.
فشار کاری شیر سهراهی KITZ
در کاتالوگ KITZ برای Type 400 سهراهی برنجی، فشار W.O.G. non-shock برابر ۲٫۷۶ MPa (400 psi) و برای W.O.G. در دمای ۱۵۰°C برابر ۰٫۶۹ MPa (100 psi) اعلام شده است.
این اعداد باید در کنار نوع سیال، دما و شرایط واقعی سرویس بررسی شوند. بنابراین نباید عبارت ۴۰۰ PSI را بهعنوان فشار ثابت و مستقل از دما برای تمام شرایط کاری در نظر گرفت.
سایزهای شیر سهراهی برنجی KITZ
مدل TN در محدوده سایزی ¼ تا ۳ اینچ، معادل ۸ تا ۸۰ میلیمتر ارائه شده است.
| سایز اسمی | کاربرد متداول |
|---|---|
| ¼ اینچ | خطوط کوچک و تجهیزات تأسیساتی |
| ⅜ اینچ | خطوط کوچک |
| ½ اینچ | تأسیسات و خطوط عمومی |
| ¾ اینچ | خطوط فرعی |
| ۱ اینچ | خطوط متوسط |
| ۱¼ اینچ | خطوط تأسیساتی |
| ۱½ اینچ | خطوط با دبی بالاتر |
| ۲ اینچ | خطوط متوسط |
| ۲½ اینچ | خطوط بزرگتر |
| ۳ اینچ | خطوط با ظرفیت بالاتر |
انتخاب سایز باید بر اساس قطر واقعی خط، دبی مورد نیاز و مشخصات سیستم انجام شود و صرفاً بر اساس سایز اتصالات موجود انتخاب نشود.
اتصال رزوهای شیر سهراهی KITZ
مدل TN دارای اتصال رزوهای است و دیتاشیت KITZ، JIS B0203 را برای اتصال آن اعلام میکند. در کاتالوگ محصولات برنجی KITZ نیز برای این سری، گزینههای رزوهای مطابق BS21 یا NPT معرفی شدهاند؛ بنابراین هنگام خرید باید مشخص شود شیر موردنظر دقیقاً با کدام نوع رزوه ارائه میشود.
این موضوع اهمیت زیادی دارد، زیرا رزوههای مختلف الزاماً بدون بررسی مشخصات با یکدیگر قابل جایگزینی نیستند.
کاربرد شیر سهراهی برنجی KITZ
کاربرد اصلی شیر سهراهی، تغییر مسیر یا انتخاب مسیر جریان است. مدل TN طبق مشخصات سازنده برای سرویسهای W.O.G. و در محدودههای تعریفشده برای آب، روغن و گاز معرفی شده است.
برخی کاربردهای قابل بررسی عبارتاند از:
- تأسیسات آب
- خطوط روغن
- برخی سیستمهای گاز
- تجهیزات تأسیساتی
- خطوط دارای چند مسیر جریان
- سیستمهایی که نیاز به تغییر مسیر دستی دارند
- برخی کاربردهای عمومی صنعتی
برای سرویس گاز، باید مدل دقیق شیر، مشخصات فشار و دما و الزامات و تأییدیههای مربوط به پروژه بررسی شود.
تفاوت شیر سهراهی برنجی با شیر دوطرفه
تفاوت اصلی در تعداد مسیرهای قابل مدیریت است.
در یک بال ولو دوطرفه، شیر معمولاً برای باز و بسته کردن یک مسیر مستقیم استفاده میشود؛ اما شیر سهراهی امکان مدیریت جریان میان سه مسیر را فراهم میکند.
به همین دلیل شیر سهراهی در سیستمهایی که نیاز به تغییر مسیر وجود دارد، میتواند جایگزین مناسبی برای استفاده از چند شیر دوطرفه باشد؛ البته این موضوع به طراحی سیستم و نحوه کنترل جریان بستگی دارد.
مزایای شیر سهراهی برنجی KITZ
از مهمترین ویژگیهای این مدل میتوان به موارد زیر اشاره کرد:
- طراحی سهراهی برای مدیریت چند مسیر
- بدنه برنجی فورجشده
- طراحی L-Port
- ساختار دو سیت
- اتصال رزوهای
- تنوع سایزی از ¼ تا ۳ اینچ
- سیت PTFE
- امکان استفاده در سرویسهای مشخص آب، روغن و گاز
- عملکرد دستی و ساده
البته هر یک از این ویژگیها باید در کنار شرایط واقعی پروژه بررسی شود.
نکات مهم در انتخاب شیر سهراهی KITZ
برای خرید شیر سهراهی برنجی KITZ، چند پارامتر اصلی باید بررسی شود:
نوع پورت
ابتدا باید مشخص شود که سیستم به L-Port یا T-Port نیاز دارد. نوع پورت مستقیماً بر مسیر جریان تأثیر میگذارد.
سایز
سایز شیر باید با مشخصات خط و دبی مورد نیاز هماهنگ باشد.
نوع رزوه
نوع رزوه باید با لوله یا اتصال مقابل مطابقت داشته باشد. در محصولات KITZ ممکن است بسته به مدل و بازار، استانداردهای مختلف رزوهای وجود داشته باشد.
نوع سیال
آب، روغن و گاز شرایط یکسانی ندارند. بنابراین سازگاری شیر با سیال باید از دیتاشیت مدل موردنظر بررسی شود.
فشار و دما
فشار مجاز شیر با افزایش دما میتواند تغییر کند. بنابراین انتخاب محصول باید بر اساس فشار و دمای واقعی سرویس بهصورت همزمان انجام شود.
جنس سیت
جنس سیت نیز اهمیت دارد؛ زیرا عملکرد آببندی و محدوده کاربرد شیر به انتخاب متریال سیت وابسته است.
شیر سهراهی برنجی KITZ؛ انتخابی برای کنترل مسیر جریان
شیر سهراهی برنجی KITZ مدل TN یک بال ولو سهراهی با طراحی L-Port، دو سیت و اتصال رزوهای است که با بدنه و بال برنجی فورجشده و سیت PTFE عرضه میشود. این مدل در سایزهای ¼ تا ۳ اینچ قرار دارد و برای سرویسهای مشخص آب، روغن و گاز در محدودههای تعریفشده توسط سازنده قابل استفاده است.
در هنگام انتخاب این محصول، توجه به نوع پورت، سایز، استاندارد رزوه، فشار، دما و نوع سیال اهمیت زیادی دارد. بهخصوص در سیستمهای گاز، انتخاب مدل مناسب و تطبیق مشخصات محصول با الزامات پروژه ضروری است.
بنابراین اگر هدف، تغییر مسیر جریان میان سه خط یا مدیریت یک سیستم چندمسیره باشد، شیر سهراهی KITZ میتواند گزینهای مناسب باشد؛ مشروط بر اینکه مدل و مشخصات فنی آن با شرایط واقعی سیستم مطابقت داشته باشد.
