سیستم پوش فیت یکی از روشهای متداول اجرای شبکههای فاضلابی است که در آن لولهها و اتصالات با استفاده از سوکت و رینگ آببندی به یکدیگر متصل میشوند. برخلاف برخی سیستمهای چسبی، در این روش برای ایجاد اتصال معمولاً نیازی به چسب نیست و آببندی توسط رینگ الاستومری انجام میشود.
سادگی اجرای اتصال، سرعت مناسب نصب و امکان باز کردن برخی اتصالات در زمان تعمیر یا تغییر مسیر، باعث شده است لوله و اتصالات پوش فیت در بسیاری از پروژههای ساختمانی و شبکههای فاضلابی مورد استفاده قرار گیرند.
با این حال، عملکرد مناسب این سیستم فقط به کیفیت لوله وابسته نیست. نوع ماده اولیه، طراحی سوکت، کیفیت رینگ، ابعاد لوله و اتصال، نحوه برش، میزان ورود لوله به سوکت، شرایط نصب و حتی نحوه مهار خط میتوانند روی آببندی و دوام شبکه تأثیر بگذارند.
در این مقاله، ساختار سیستم پوش فیت، انواع لوله و اتصالات، نحوه اتصال، روش نصب، مزایا، محدودیتها و نکات مهم خرید و اجرای این سیستم را بررسی میکنیم.
سیستم پوش فیت چیست؟
پوش فیت یا Push-Fit به سیستم اتصالی گفته میشود که در آن انتهای لوله داخل سوکت اتصال قرار میگیرد و یک رینگ الاستومری وظیفه آببندی محل اتصال را بر عهده دارد.
در این روش، لوله و اتصال بدون نیاز به جوش یا چسب مخصوص به یکدیگر متصل میشوند. البته در برخی سیستمها ممکن است استفاده از روانکننده سازگار برای قرار دادن صحیح لوله در سوکت توصیه شود.
ساختار اتصال به شکلی طراحی میشود که رینگ در محل مشخص خود قرار گیرد و هنگام ورود لوله، سطح آن را آببندی کند.
یکی از ویژگیهای مهم پوش فیت این است که اتصال تنها با فشار دادن لوله ایجاد نمیشود؛ بلکه قرارگیری صحیح رینگ، همراستایی لوله و ورود کامل لوله تا موقعیت تعیینشده برای عملکرد صحیح ضروری است.
اجزای اصلی سیستم پوش فیت

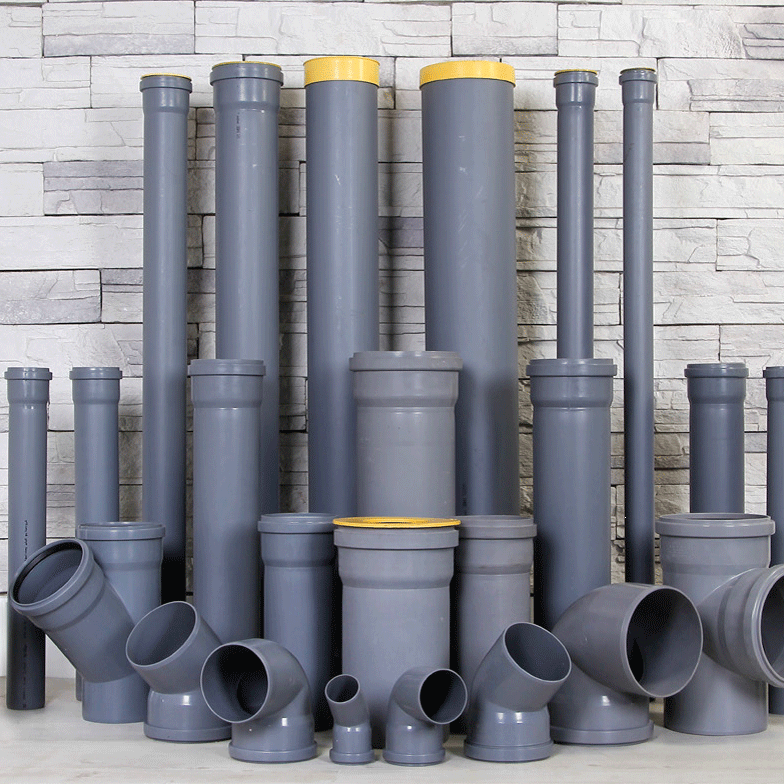

یک سیستم پوش فیت معمولاً از لوله، اتصالات و اجزای آببندی تشکیل میشود.
لوله پوش فیت
لوله، بخش اصلی مسیر انتقال فاضلاب است و معمولاً دارای یک سر ساده و یک سر سوکتی است.
انتهای سوکتی برای قرار دادن رینگ و پذیرش سر دیگر لوله یا اتصال طراحی شده است.
جنس لوله میتواند بسته به محصول از پلیمرهایی مانند PP یا PVC-U باشد. بنابراین عبارت «پوش فیت» بهتنهایی جنس لوله را مشخص نمیکند.
سوکت
سوکت بخش مادگی اتصال است که سر لوله یا اسپیکات اتصال داخل آن قرار میگیرد.
ابعاد داخلی سوکت، محل قرارگیری رینگ و عمق ورود لوله باید با طراحی محصول هماهنگ باشند.
آسیب دیدن سوکت یا وجود آلودگی در آن میتواند کیفیت آببندی را کاهش دهد.
رینگ آببندی
رینگ الاستومری یکی از مهمترین اجزای سیستم پوش فیت است.
رینگ در شیار مخصوص خود قرار میگیرد و پس از ورود لوله، فضای بین لوله و سوکت را آببندی میکند.
جنس رینگ میتواند بسته به محصول و کاربرد متفاوت باشد. EPDM یکی از مواد متداول در سیستمهای آب و فاضلاب است، اما مشخصات دقیق باید از سازنده بررسی شود.
اتصالات فاضلابی
اتصالات برای تغییر مسیر، ایجاد انشعاب، تغییر قطر، دسترسی به خط و بستن انتهای مسیر استفاده میشوند.
این قطعات نیز مانند لولهها معمولاً دارای اتصال سوکتی و رینگ آببندی هستند.
انواع لوله پوش فیت
لولههای پوش فیت را میتوان براساس جنس، ساختار و کاربرد دستهبندی کرد.
لوله پوش فیت PP
پلیپروپیلن یا PP یکی از موادی است که در تولید برخی سیستمهای فاضلابی پوش فیت استفاده میشود.
این ماده مقاومت مناسبی در برابر بسیاری از مواد شیمیایی موجود در فاضلاب دارد و به دلیل ویژگیهای مکانیکی و حرارتی خود در سیستمهای فاضلاب ساختمانی کاربرد دارد.
البته گرید PP، ساختار لوله و محدوده دمایی قابل استفاده باید از مشخصات محصول بررسی شود.
لوله پوش فیت PVC-U
برخی سیستمهای پوش فیت نیز با PVC-U تولید میشوند.
PVC-U در بسیاری از سیستمهای تخلیه و فاضلاب مورد استفاده قرار گرفته و میتواند با اتصالات سوکتی و رینگ آببندی طراحی شود.
در انتخاب میان PP و PVC-U باید نوع سیستم، دما، مواد شیمیایی، روش نصب و استاندارد محصول بررسی شود.
انواع اتصالات پوش فیت
تنوع اتصالات یکی از مزیتهای اصلی سیستم پوش فیت است.
زانویی پوش فیت
زانویی برای تغییر جهت مسیر فاضلاب استفاده میشود.
زانوها میتوانند در زاویههای مختلف تولید شوند و انتخاب زاویه مناسب به طراحی مسیر بستگی دارد.
در محلهایی که تغییر جهت شدید جریان مورد نیاز است، طراحی مسیر و دسترسی برای تعمیر و بازدید باید همزمان مورد توجه قرار گیرد.
سهراهی پوش فیت
سهراهی برای ایجاد انشعاب از مسیر اصلی استفاده میشود.
قطر انشعاب و زاویه سهراهی باید با نقشه فاضلاب و جریان مورد نیاز هماهنگ باشد.
استفاده از اتصال نامتناسب میتواند باعث ایجاد مشکلات اجرایی یا اختلال در جریان شود.
تبدیل پوش فیت
زمانی که قطر دو بخش خط متفاوت باشد، از تبدیل استفاده میشود.
تبدیل باید از نظر قطر، نوع اتصال و جنس با لولههای دو طرف سازگار باشد.
درپوش پوش فیت
درپوش برای مسدود کردن انتهای یک مسیر یا بستن موقت بخشی از شبکه مورد استفاده قرار میگیرد.
در برخی پروژهها میتوان از درپوش برای ایجاد امکان تست یا تعمیر نیز استفاده کرد.
دریچه بازدید و پاکسازی
در شبکههای فاضلاب، امکان دسترسی به داخل خط اهمیت زیادی دارد.
اتصالات دارای دریچه بازدید یا قطعات پاکسازی میتوانند امکان بررسی و رفع گرفتگی را فراهم کنند.
مشخصات فنی لوله و اتصالات پوش فیت
برای انتخاب یک سیستم مناسب، باید مشخصات لوله و اتصالات بهصورت همزمان بررسی شود.
| مشخصه | اهمیت |
|---|---|
| جنس لوله | تعیین ویژگیهای مکانیکی و شیمیایی |
| قطر اسمی | هماهنگی با مسیر و اتصالات |
| ضخامت دیواره | مؤثر بر استحکام و کاربرد |
| نوع سوکت | تعیین نحوه اتصال |
| جنس رینگ | مؤثر بر آببندی و سازگاری |
| محدوده دمایی | تعیین شرایط استفاده |
| مقاومت شیمیایی | اهمیت در فاضلابهای مختلف |
| طول لوله | مؤثر بر سرعت اجرای شبکه |
| نوع اتصالات | تغییر مسیر و ایجاد انشعاب |
| استاندارد | تعیین الزامات محصول |
| روش نصب | مؤثر بر کیفیت اتصال |
ابعاد و محدوده دمایی یا مکانیکی را نباید به تمام محصولات پوش فیت تعمیم داد و باید اطلاعات فنی همان محصول بررسی شود.
لوله و اتصالات پوش فیت چگونه به هم متصل میشوند؟
اتصال پوش فیت در ظاهر ساده است، اما اجرای صحیح آن به چند مرحله نیاز دارد.
ابتدا باید لوله به اندازه مناسب و با برش صاف بریده شود.
اگر لبه لوله آسیبدیده یا دارای پلیسه باشد، باید طبق دستورالعمل محصول اصلاح شود.
سپس وضعیت رینگ داخل سوکت بررسی میشود. رینگ باید در محل مخصوص خود قرار داشته باشد و پیچخورده یا جابهجا نشده باشد.
در صورت توصیه سازنده، مقدار مناسبی از روانکننده سازگار روی سطح مورد نیاز استفاده میشود.
در مرحله بعد، لوله در امتداد محور سوکت وارد میشود تا به عمق تعیینشده برسد.
نباید لوله با فشار یا زاویه نامناسب وارد سوکت شود؛ زیرا این کار میتواند باعث جابهجایی رینگ و ایجاد نشتی شود.
چرا در اتصال پوش فیت از رینگ استفاده میشود؟
رینگ آببندی وظیفه ایجاد تماس فشرده میان سطح لوله و سوکت را بر عهده دارد.
وقتی لوله داخل سوکت قرار میگیرد، رینگ در فضای مشخص خود فشرده شده و مانع عبور آب از محل اتصال میشود.
عملکرد رینگ به عواملی مانند جنس الاستومر، ابعاد، طراحی شیار، سطح لوله و شرایط نصب وابسته است.
به همین دلیل، استفاده از رینگ متفرقه یا ناسازگار ممکن است نتیجه مطلوبی نداشته باشد.
همچنین رینگ باید در زمان نصب از آلودگی، پارگی، بریدگی و پیچخوردگی محافظت شود.
آیا اتصال پوش فیت نیاز به چسب دارد؟
یکی از تفاوتهای اصلی پوش فیت با بسیاری از سیستمهای چسبی این است که اتصال اصلی با چسب انجام نمیشود.
آببندی در سیستمهای استاندارد پوش فیت توسط رینگ الاستومری انجام میشود.
استفاده خودسرانه از چسب، مواد آببندی یا روانکننده نامناسب میتواند روی رینگ و عملکرد اتصال اثر منفی بگذارد.
اگر سازنده برای نصب محصول دستورالعمل مشخصی ارائه کرده باشد، همان دستورالعمل باید ملاک اجرا قرار گیرد.
بنابراین نباید برای رفع یک نشتی احتمالی، بدون بررسی علت، روی اتصال پوش فیت چسب یا ماده دیگری اعمال کرد.
مزایای سیستم پوش فیت
سرعت اجرای مناسب
اتصال لولهها بدون نیاز به جوش یا فرآیند چسبکاری انجام میشود.
این موضوع میتواند زمان اجرای شبکه فاضلاب را در پروژههای ساختمانی کاهش دهد.
اجرای ساده
مراحل اصلی شامل برش، آمادهسازی، کنترل رینگ و قرار دادن لوله در سوکت است.
البته ساده بودن فرآیند به معنی بینیازی از اجرای دقیق نیست.
امکان تعمیر و تغییر
در برخی سیستمها میتوان اتصال را باز کرد و پس از بررسی یا تعمیر، دوباره نصب کرد.
این ویژگی در تعمیرات و تغییر مسیرهای محدود میتواند مفید باشد.
آببندی مناسب
در صورت استفاده از لوله، اتصال و رینگ سازگار و اجرای صحیح، سیستم میتواند آببندی مناسبی ایجاد کند.
کیفیت آببندی به سلامت رینگ و نحوه نصب وابستگی زیادی دارد.
عدم نیاز به چسب
حذف چسب میتواند فرآیند نصب را سادهتر و وابستگی به زمان خشک شدن یا شرایط اجرای چسب را کمتر کند.
محدودیتهای سیستم پوش فیت
پوش فیت نیز مانند هر سیستم لولهکشی دیگری محدودیتهایی دارد.
کیفیت اتصال به رینگ و اجرای صحیح وابسته است و آسیب یا جابهجایی رینگ میتواند باعث نشتی شود.
همچنین تغییر شکل سوکت، آسیب لبه لوله یا ورود آلودگی به محل آببندی میتواند عملکرد اتصال را کاهش دهد.
در سیستمهای زیرزمینی، شرایط بستر و خاک اطراف لوله نیز اهمیت زیادی دارند.
به همین دلیل نباید تنها بر سرعت نصب تمرکز کرد و کیفیت اجرای کل شبکه را نادیده گرفت.
کاربرد لوله و اتصالات پوش فیت
سیستم پوش فیت بیشتر در شبکههای تخلیه و فاضلاب بدون فشار مورد استفاده قرار میگیرد.
برخی کاربردهای متداول عبارتاند از:
- فاضلاب ساختمانهای مسکونی
- ساختمانهای اداری
- مجتمعهای تجاری
- هتلها
- بیمارستانها، در صورت تأیید سیستم برای کاربرد مربوطه
- خطوط تخلیه داخلی
- برخی شبکههای فاضلاب و زهکشی
- انتقال ثقلی فاضلاب
برای خطوط تحت فشار، نباید صرفاً بر اساس عبارت «پوش فیت» تصمیمگیری کرد و باید محصول مشخصاً برای آن کاربرد طراحی شده باشد.
استانداردهای سیستم پوش فیت
استاندارد مناسب به جنس لوله، ساختار سیستم و کاربرد آن بستگی دارد.
در سیستمهای تخلیه و فاضلاب ساختمان، استانداردهایی مانند EN 1329 برای سیستمهای لولهکشی PVC-U در محدوده کاربرد خود مورد استفاده قرار میگیرند.
برای برخی سیستمهای پلیپروپیلن تخلیه داخل ساختمان نیز استانداردهایی مانند EN 1451 مطرح هستند.
از طرف دیگر، در سیستمهای فاضلاب و زهکشی زیرزمینی، استاندارد EN 1401 برای سیستمهای PVC-U و استانداردهای مرتبط با لولههای ساختاریافته مانند EN 13476 میتوانند بسته به محصول و کاربرد مطرح باشند.
بنابراین هنگام خرید بهتر است علاوه بر عبارت پوش فیت، جنس لوله، استاندارد محصول و محدوده کاربرد استاندارد مشخص شود.
لوله پوش فیت در فاضلاب ساختمان
یکی از مهمترین کاربردهای پوش فیت در شبکه فاضلاب ساختمان است.
در این سیستم، فاضلاب از تجهیزات به لولههای فرعی و سپس خطوط اصلی منتقل میشود.
انتخاب قطر مناسب، طراحی صحیح مسیر، ایجاد شیب مورد نیاز پروژه و پیشبینی دریچههای بازدید اهمیت زیادی دارد.
اتصالات باید به گونهای انتخاب شوند که مسیر جریان تا حد امکان مناسب باقی بماند و نقاط مستعد گرفتگی کاهش پیدا کنند.
همچنین باید برای انبساط حرارتی لولههای پلیمری و نحوه مهار سیستم طبق دستورالعمل محصول برنامهریزی شود.
مشکلات رایج در اجرای پوش فیت
یکی از مشکلات متداول، نشتی از محل اتصال است.
این مشکل میتواند ناشی از قرار نگرفتن صحیح رینگ، آسیب دیدن لاستیک، ورود آلودگی، برش نامناسب لوله، ورود ناقص لوله یا همراستا نبودن قطعات باشد.
گاهی نیز لوله در اثر حمل یا انبارش تغییر شکل داده و بهدرستی در سوکت قرار نمیگیرد.
در سیستمهای طولانی، حرکت حرارتی یا مهار نامناسب نیز میتواند به اتصالات نیرو وارد کند.
به همین دلیل، در صورت مشاهده نشتی بهتر است ابتدا علت اصلی شناسایی شود و سپس اقدام اصلاحی انجام گیرد.
تست سیستم پوش فیت پس از نصب
تست شبکه باید پیش از پوشاندن دائمی مسیرها و در زمانی انجام شود که دسترسی به اتصالات امکانپذیر باشد.
در شبکههای فاضلاب ثقلی، بسته به مشخصات پروژه و استاندارد مورد استفاده میتوان از آزمون آببندی با آب یا آزمون هوا استفاده کرد.
مقدار فشار، زمان آزمون و میزان افت مجاز را نباید بهصورت یک عدد ثابت برای تمام پروژهها در نظر گرفت.
در صورت مشاهده افت غیرمجاز یا نشتی، اتصالات باید بررسی و پس از اصلاح، آزمون تکرار شود.
در پروژههای بزرگتر ممکن است بازرسی داخلی با دوربین نیز برای بررسی وضعیت مسیر انجام شود.
مقایسه پوش فیت با سیستم چسبی
| ویژگی | پوش فیت | سیستم چسبی |
|---|---|---|
| روش اتصال | سوکت و رینگ | چسب |
| نیاز به زمان خشک شدن چسب | ندارد | دارد |
| آببندی | رینگ الاستومری | اتصال چسبی |
| سرعت اجرا | معمولاً بالا | وابسته به فرآیند چسبکاری |
| امکان باز کردن | در بسیاری از سیستمها امکانپذیرتر | معمولاً دشوار |
| حساسیت اصلی | وضعیت رینگ و نصب | آمادهسازی سطح و کیفیت چسب |
| کاربرد | بسته به سیستم | بسته به سیستم |
این مقایسه کلی است و عملکرد هر سیستم به محصول، استاندارد و روش اجرای آن بستگی دارد.
عوامل مؤثر بر قیمت لوله و اتصالات پوش فیت
قیمت این محصولات به عوامل مختلفی بستگی دارد.
قطر لوله، ضخامت، جنس پلیمر، برند، طول شاخه، نوع رینگ و تعداد و نوع اتصالات از عوامل مؤثر هستند.
اتصالاتی مانند سهراهی، زانو، تبدیل و قطعات بازدید معمولاً قیمت متفاوتی نسبت به لوله مستقیم دارند.
کیفیت و جنس رینگ نیز اهمیت دارد و نباید تنها قیمت خود لوله را مبنای مقایسه قرار داد.
در پروژههای بزرگ، تعداد اتصالات و هزینه نصب میتواند سهم قابل توجهی از هزینه کل سیستم را تشکیل دهد.
هنگام خرید لوله و اتصالات پوش فیت چه مواردی را بررسی کنیم؟
پیش از خرید بهتر است مشخصات زیر مشخص شوند:
- جنس لوله
- قطر اسمی
- ضخامت دیواره
- طول شاخه
- نوع سوکت
- جنس و مشخصات رینگ
- استاندارد محصول
- محدوده دمایی
- مقاومت شیمیایی
- نوع اتصالات مورد نیاز
- سازگاری لوله و فیتینگ
- شرایط نصب و نگهداری
- مدارک و گواهیهای مورد نیاز پروژه
مهم است که لوله و اتصالات از یک سیستم سازگار انتخاب شوند؛ زیرا حتی اگر قطر اسمی دو محصول یکسان باشد، تفاوت در طراحی سوکت یا رینگ میتواند باعث ایجاد مشکل در اتصال شود.
انتخاب صحیح سیستم پوش فیت
لوله و اتصالات پوش فیت یک سیستم نسبتاً سریع و کاربردی برای اجرای بسیاری از شبکههای فاضلابی هستند که اساس عملکرد آنها بر اتصال سوکتی و آببندی با رینگ الاستومری است.
در این سیستم، کیفیت لوله، طراحی اتصالات، جنس رینگ، نحوه برش و نصب و شرایط مهار و اجرای خط همگی بر عملکرد نهایی تأثیر دارند.
انتخاب بین محصولات PP، PVC-U یا سایر سیستمهای پوش فیت باید بر اساس نوع فاضلاب، دما، شرایط محیطی، استاندارد محصول و مشخصات پروژه انجام شود.
در نهایت، یک سیستم پوش فیت مناسب فقط سیستمی نیست که سریع نصب شود؛ بلکه باید لوله، اتصالات و رینگ آن با یکدیگر سازگار باشند و پس از اجرای صحیح، آببندی و عملکرد مورد نیاز شبکه را تأمین کنند.
