صدای عبور فاضلاب در ساختمانهای مسکونی، اداری، هتلها و مراکز درمانی یکی از عواملی است که میتواند آسایش ساکنان و کاربران را کاهش دهد. بهخصوص در ساختمانهای چندطبقه، صدای ریزش آب در رایزرها، تغییر جهت جریان در زانوها و انتقال ارتعاش لوله به دیوار و کف میتواند به طبقات مجاور منتقل شود.

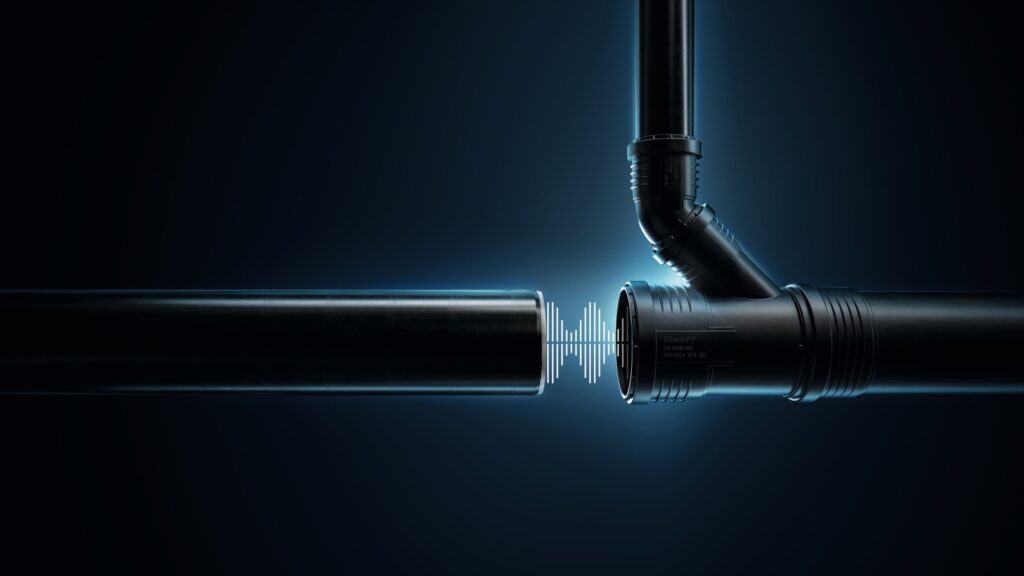

لوله فاضلاب بیصدا یا لوله فاضلاب آکوستیک (Acoustic Drainage Pipe) با هدف کاهش انتقال صدای ناشی از جریان فاضلاب و ارتعاشات سیستم طراحی میشود. در این محصولات، علاوه بر جنس لوله، عواملی مانند ساختار دیواره، چگالی مواد، طراحی اتصالات، نوع بست و نحوه نصب در میزان صدای نهایی سیستم تأثیر دارند.
به همین دلیل، یک سیستم فاضلاب کمصدا تنها با انتخاب لوله مناسب ایجاد نمیشود؛ بلکه لوله، اتصالات، بستها، رایزر، محل عبور لوله و روش اجرای کل سیستم باید در کنار یکدیگر بررسی شوند.
لوله فاضلاب بیصدا چیست؟
لوله فاضلاب بیصدا نوعی سیستم لولهکشی فاضلاب ساختمان است که با استفاده از طراحی و مواد مناسب، انتقال صدای ناشی از جریان فاضلاب را نسبت به سیستمهای معمول کاهش میدهد.
در بسیاری از این محصولات از ساختار چندلایه یا دیواره با چگالی بالا استفاده میشود. هدف از این طراحی، افزایش جرم و کاهش ارتعاش دیواره لوله در هنگام عبور جریان است.
هنگامی که فاضلاب با سرعت از داخل لوله عبور میکند، بهخصوص در قسمتهای عمودی و محل تغییر مسیر، بخشی از انرژی جریان میتواند به ارتعاش تبدیل شود. اگر دیواره لوله بهراحتی ارتعاش کند، این ارتعاش به محیط اطراف منتقل شده و بهصورت صدا شنیده میشود.
سیستمهای آکوستیک با کاهش این ارتعاشات و همچنین کنترل مسیر انتقال صدا، به ایجاد محیط آرامتر کمک میکنند.
چرا صدای فاضلاب در ساختمان ایجاد میشود؟
صدای سیستم فاضلاب تنها از خود لوله ایجاد نمیشود و عوامل مختلفی در آن نقش دارند.
یکی از منابع اصلی صدا، برخورد و حرکت آب و فاضلاب داخل لوله است. در رایزرهای عمودی، سرعت جریان و تغییرات آن میتواند باعث ایجاد صدا و ارتعاش شود.
محل تغییر مسیر نیز اهمیت زیادی دارد. عبور جریان از زانو، سهراهی و سایر اتصالات میتواند باعث تغییر جهت جریان و افزایش آشفتگی شود.
عامل دیگر، انتقال ارتعاش از لوله به سازه ساختمان است. اگر لوله مستقیماً و بدون استفاده از بست یا عایق مناسب به دیوار یا کف متصل شود، بخشی از ارتعاش میتواند به ساختمان منتقل شود.
بنابراین کاهش صدای فاضلاب نیازمند کنترل همزمان جریان، لوله، اتصالات، بستها و نحوه نصب است.
ساختار لوله فاضلاب بیصدا
ساختار لولههای آکوستیک بسته به برند و فناوری تولید متفاوت است، اما بسیاری از آنها از یک دیواره چندلایه یا ترکیب مواد با خواص صوتی متفاوت استفاده میکنند.
لایه داخلی
لایه داخلی با جریان فاضلاب در تماس است و باید سطحی مناسب برای عبور سیال داشته باشد.
سطح داخلی نسبتاً صاف به کاهش مقاومت جریان و تجمع رسوبات کمک میکند و در طراحی سیستم فاضلاب اهمیت دارد.
لایه میانی
در برخی لولههای آکوستیک، لایه میانی با هدف افزایش چگالی، جذب بخشی از ارتعاشات یا ایجاد خواص مکانیکی و صوتی خاص طراحی میشود.
ترکیب این لایه بسته به فناوری تولیدکننده متفاوت است و نمیتوان یک جنس یا ضخامت ثابت را برای تمام لولههای بیصدا تعیین کرد.
لایه خارجی
لایه خارجی از سیستم در برابر عوامل محیطی و آسیبهای مکانیکی حین نصب محافظت میکند.
در برخی محصولات، ساختار خارجی نیز بخشی از طراحی صوتی و مکانیکی لوله محسوب میشود.
در نتیجه، ویژگی آکوستیک لوله حاصل عملکرد مجموعه دیواره و سیستم نصب است و صرفاً به ضخامت یک لایه محدود نمیشود.
لولههای فاضلاب بیصدا از چه موادی ساخته میشوند؟
در ساخت سیستمهای فاضلاب آکوستیک ممکن است از مواد مختلفی استفاده شود. یکی از گروههای متداول، محصولات پایه پلیپروپیلن (PP) یا ترکیبات پلیمری مهندسیشده هستند.
برخی سیستمها نیز بر پایه PVC یا ترکیبات چندلایه خاص تولید میشوند.
در انتخاب محصول، تنها نام پلیمر اهمیت ندارد. چگالی، ساختار دیواره، مقاومت مکانیکی، مقاومت حرارتی، رفتار صوتی و مشخصات اتصالات باید در کنار یکدیگر بررسی شوند.
همچنین محصول مورد استفاده باید برای سیستم فاضلاب ساختمانی و شرایط کاری مورد نظر توسط تولیدکننده مشخص شده باشد.
مشخصات فنی لوله فاضلاب بیصدا
مشخصات دقیق این محصولات به برند و سری تولید بستگی دارد، اما هنگام انتخاب معمولاً پارامترهای زیر اهمیت دارند:
| مشخصه | توضیحات |
|---|---|
| نوع محصول | لوله فاضلاب آکوستیک / کمصدا |
| کاربرد | فاضلاب ثقلی ساختمان |
| جنس | PP، PVC یا ترکیبات پلیمری مهندسیشده |
| ساختار | تکلایه، چندلایه یا ساختار صوتی اختصاصی |
| قطر | براساس طراحی سیستم |
| ضخامت دیواره | وابسته به قطر و طراحی محصول |
| نوع اتصال | سوکتی، گسکتی یا سیستم اختصاصی |
| نوع آببندی | گسکت الاستومری یا طراحی مخصوص |
| مقاومت صوتی | وابسته به طراحی محصول و روش نصب |
| مقاومت حرارتی | وابسته به متریال و مدل |
| مقاومت شیمیایی | وابسته به نوع پلیمر و سیال |
| روش نصب | داخل ساختمان، رایزر، سقف کاذب و مسیرهای مشابه |
| استاندارد | براساس محصول و بازار هدف |
| تجهیزات جانبی | بست، اتصالات، عایق و متعلقات نصب |
اعداد دقیق مربوط به قطر، ضخامت، دمای کاری، کلاس محصول و عملکرد صوتی باید از کاتالوگ همان سازنده استخراج شوند.
مزایای استفاده از لوله فاضلاب بیصدا
مهمترین دلیل استفاده از این سیستمها، کاهش صدای انتقالیافته از شبکه فاضلاب است، اما مزایای آن به همین موضوع محدود نمیشود.
کاهش صدای عبور فاضلاب
ساختار مناسب لوله میتواند شدت ارتعاش دیواره را کاهش دهد و در نتیجه انتقال صدای ناشی از جریان به محیط اطراف کمتر شود.
این ویژگی در ساختمانهایی که اتاق خواب، فضای اداری یا محل استراحت در مجاورت رایزر فاضلاب قرار دارد، اهمیت بیشتری پیدا میکند.
کاهش انتقال ارتعاش
علاوه بر صدای هوابرد، ارتعاشات میتوانند از طریق بستها و نقاط اتصال به سازه منتقل شوند.
به همین دلیل در یک سیستم آکوستیک، طراحی بست و روش اتصال نیز اهمیت دارد و باید با لوله هماهنگ باشد.
مناسب برای ساختمانهای چندطبقه
در ساختمانهای مرتفع، تعداد طبقات و طول رایزر بیشتر است و صدای سیستم فاضلاب میتواند در طبقات مختلف شنیده شود.
استفاده از یک سیستم کمصدا در کنار اجرای صحیح میتواند به کاهش این مشکل کمک کند.
مقاومت مناسب در برابر محیط فاضلاب
بسیاری از مواد پلیمری مورد استفاده در سیستمهای فاضلاب در برابر رطوبت و بسیاری از مواد شیمیایی موجود در فاضلاب مقاومت مناسبی دارند.
البته مقاومت شیمیایی باید براساس نوع پلیمر و ترکیب واقعی سیال بررسی شود.
نقش اتصالات در کاهش صدای فاضلاب
یکی از اشتباهات رایج این است که فقط لوله را عامل صدای فاضلاب در نظر بگیریم.
اتصالاتی مانند زانو، سهراهی، تبدیل و رابط نیز میتوانند محل ایجاد آشفتگی و ارتعاش باشند.
برای مثال، در محل تغییر جهت جریان، برخورد فاضلاب با دیواره و تغییر سرعت میتواند باعث افزایش صدا شود.
به همین دلیل بهتر است لوله و اتصالات از یک سیستم سازگار انتخاب شوند. آببندی، شکل داخلی اتصال و نحوه اتصال آن به لوله نیز باید مطابق دستورالعمل سازنده باشد.
در سیستمهای آکوستیک حرفهای، معمولاً برای رایزرها و اتصالات، مجموعهای از قطعات و بستهای هماهنگ ارائه میشود.
اهمیت بست و نحوه نصب
حتی یک لوله با عملکرد صوتی مناسب، اگر بهصورت نامناسب نصب شود ممکن است صدای قابل توجهی ایجاد کند.
اتصال مستقیم و سخت لوله به سازه میتواند انتقال ارتعاش را افزایش دهد.
به همین دلیل در بسیاری از سیستمها از بستهای مخصوص با لایه یا قطعه الاستومری استفاده میشود تا تماس مستقیم و انتقال ارتعاش کاهش پیدا کند.
فاصله بستها نیز باید مطابق دستورالعمل سازنده و طراحی سیستم تعیین شود.
بست نباید به اندازهای شل باشد که لوله حرکت کنترلنشده داشته باشد و نه آنقدر سفت که انتقال ارتعاش به سازه را افزایش دهد.
آیا لوله فاضلاب بیصدا کاملاً بدون صداست؟
عبارت «بیصدا» در نام تجاری این محصولات نباید به معنی حذف کامل صدای فاضلاب تفسیر شود.
هر سیستم فاضلابی هنگام عبور سیال، بهخصوص در دبیهای بالا و تغییر مسیرهای متعدد، میتواند مقداری صدا تولید کند.
عملکرد صوتی به عواملی مانند دبی جریان، سرعت سیال، ارتفاع رایزر، نوع اتصالات، ضخامت و ساختار لوله، بستها، دیوار اطراف و شرایط آکوستیکی ساختمان بستگی دارد.
بنابراین هدف اصلی سیستمهای Acoustic Drainage، کاهش صدای انتقالیافته و کنترل ارتعاشات است، نه ایجاد یک سیستم کاملاً بدون صدا در هر شرایطی.
تفاوت لوله فاضلاب معمولی و بیصدا
| ویژگی | لوله فاضلاب معمولی | لوله فاضلاب بیصدا |
|---|---|---|
| هدف اصلی | انتقال فاضلاب | انتقال فاضلاب با کنترل بهتر صدا |
| ساختار دیواره | بسته به محصول | معمولاً دارای طراحی صوتی یا چندلایه |
| کنترل ارتعاش | محدود به طراحی و نصب | بخشی از طراحی سیستم |
| بست مخصوص | بسته به سیستم | معمولاً اهمیت بیشتری دارد |
| سطح صدا | وابسته به محصول و نصب | در شرایط مناسب میتواند کمتر باشد |
| کاربرد | عمومی | ساختمانهای حساس به صدا |
| هزینه | معمولاً پایینتر | معمولاً بالاتر |
| طراحی سیستم | استاندارد | نیازمند توجه بیشتر به جزئیات آکوستیک |
البته میزان واقعی کاهش صدا باید بر اساس نتایج آزمون محصول و شرایط نصب ارزیابی شود و نمیتوان یک عدد ثابت را برای تمام سیستمهای بیصدا اعلام کرد.
کاربرد لوله فاضلاب بیصدا در ساختمانها
ساختمانهای مسکونی
در آپارتمانها، صدای عبور فاضلاب در رایزرها میتواند برای واحدهای مسکونی مزاحمت ایجاد کند.
بهخصوص زمانی که سرویسهای بهداشتی یا آشپزخانه در مجاورت اتاق خواب قرار داشته باشند، کنترل صدای رایزر اهمیت بیشتری پیدا میکند.
هتلها
در هتلها حفظ آرامش اتاقها اهمیت زیادی دارد. عبور فاضلاب از طبقات بالاتر ممکن است در اتاقهای پایینتر شنیده شود.
استفاده از سیستمهای آکوستیک در کنار طراحی مناسب رایزر میتواند به کاهش انتقال این صدا کمک کند.
بیمارستانها و مراکز درمانی
در مراکز درمانی، کنترل صدا یکی از عوامل مؤثر بر آسایش بیماران و کارکنان است.
به همین دلیل در برخی پروژهها، طراحی کمصدای سیستمهای مکانیکی و فاضلاب مورد توجه قرار میگیرد.
ساختمانهای اداری و تجاری
در محیطهای اداری، صدای مداوم سیستمهای تأسیساتی میتواند تمرکز کارکنان را کاهش دهد.
استفاده از سیستم مناسب در رایزرها و مسیرهای عبوری میتواند به کنترل این صدا کمک کند.
لوله فاضلاب بیصدا برای چه ساختمانهایی مناسبتر است؟
استفاده از سیستم آکوستیک معمولاً زمانی ارزش بیشتری پیدا میکند که ساختمان نسبت به صدای تأسیسات حساس باشد.
ساختمانهای مسکونی با تراکم بالا، هتلها، مراکز درمانی، ساختمانهای اداری لوکس و پروژههایی که الزامات آکوستیکی مشخص دارند، از جمله مواردی هستند که میتوانند از این سیستمها بهره ببرند.
در ساختمانهای معمولی نیز امکان استفاده وجود دارد، اما باید هزینه اولیه در مقابل سطح مورد انتظار کاهش صدا بررسی شود.
همچنین اگر مشکل صدا بیشتر ناشی از انتقال ارتعاش از بست، دیوار یا کف باشد، صرفاً تعویض لوله ممکن است مشکل را بهطور کامل برطرف نکند.
روش نصب لوله فاضلاب بیصدا
اجرای سیستم باید مطابق دستورالعمل سازنده انجام شود، اما مراحل عمومی شامل آمادهسازی مسیر، برش لوله، نصب اتصالات، آببندی و مهار مناسب است.
پیش از نصب، مسیر رایزر و محل عبور لوله باید مشخص باشد. فضای کافی برای اتصالات و دسترسیهای لازم نیز باید در نظر گرفته شود.
در اتصالات سوکتی، سطح لوله و محل قرارگیری گسکت باید تمیز باشند و لوله تا عمق مشخص وارد اتصال شود.
در محل عبور از دیوار یا کف نیز باید از ایجاد تماس سخت و انتقال مستقیم ارتعاش به سازه جلوگیری شود؛ نوع جزئیات اجرایی باید براساس سیستم مورد استفاده تعیین شود.
پس از نصب، عملکرد آببندی و استقرار صحیح لوله و بستها باید کنترل شود.
عوامل مؤثر بر عملکرد صوتی سیستم
عملکرد آکوستیک تنها به جنس لوله بستگی ندارد و چند عامل بهصورت همزمان اثرگذار هستند.
دبی جریان: افزایش حجم و سرعت جریان میتواند صدای ایجادشده را تغییر دهد.
ارتفاع رایزر: هرچه مسیر عمودی طولانیتر باشد، شرایط جریان و برخورد سیال با اتصالات اهمیت بیشتری پیدا میکند.
نوع اتصالات: زانوها و تغییر مسیرهای شدید میتوانند منبع آشفتگی و صدا باشند.
بستها: اتصال نامناسب میتواند ارتعاش را به سازه منتقل کند.
ساختار ساختمان: جنس دیوار و کف، فضای خالی اطراف رایزر و لایههای عایق بر انتقال صدا تأثیر دارند.
اجرای صحیح: حتی محصول باکیفیت در صورت نصب نامناسب ممکن است عملکرد صوتی مورد انتظار را ارائه نکند.
استاندارد و آزمونهای صوتی
برای ارزیابی عملکرد لولههای فاضلاب آکوستیک، ممکن است از استانداردهای مرتبط با سیستمهای تخلیه فاضلاب ساختمانی و همچنین روشهای آزمون صوتی استفاده شود.
استانداردهایی مانند EN 14366 در زمینه اندازهگیری آزمایشگاهی صدای سیستمهای تخلیه فاضلاب داخل ساختمان مورد استفاده قرار میگیرند.
همچنین استانداردهای محصول و الزامات ساختمانی ممکن است بسته به کشور، نوع سیستم و پروژه متفاوت باشند.
نکته مهم این است که یک عدد مربوط به کاهش صدا تنها زمانی قابل استناد است که شرایط آزمون، دبی جریان، نحوه نصب و روش اندازهگیری مشخص باشد.
بنابراین هنگام مقایسه دو سیستم، بهتر است نتایج آزمون معتبر و شرایط اندازهگیری هر دو محصول بررسی شوند.
قیمت لوله فاضلاب بیصدا به چه عواملی بستگی دارد؟
قیمت سیستمهای فاضلاب آکوستیک معمولاً از لولههای فاضلاب معمولی بیشتر است؛ زیرا طراحی دیواره، مواد اولیه، اتصالات و متعلقات نصب ممکن است تخصصیتر باشند.
عوامل مؤثر بر قیمت عبارتاند از:
- جنس و ساختار لوله
- قطر لوله
- ضخامت و تعداد لایهها
- نوع اتصالات
- کیفیت و جنس گسکت
- نوع بستهای آکوستیک
- برند و کشور سازنده
- استانداردها و گواهیهای محصول
- مقدار خرید
- هزینه حمل
- تجهیزات جانبی سیستم
در پروژههای بزرگ، هزینه باید برای کل سیستم شامل لوله، اتصالات، بست و اجرای صحیح محاسبه شود، نه فقط قیمت هر متر لوله.
هنگام خرید لوله فاضلاب بیصدا چه نکاتی را بررسی کنیم؟
پیش از خرید بهتر است نیاز پروژه بهصورت کامل مشخص شود.
موارد زیر اهمیت ویژهای دارند:
- نوع ساختمان
- قطر مورد نیاز
- دبی تقریبی فاضلاب
- ارتفاع رایزر
- نوع لوله و ساختار دیواره
- نوع اتصالات
- نوع گسکت
- بست و متعلقات آکوستیک
- محدوده دمایی
- مقاومت شیمیایی
- استاندارد محصول
- نتایج آزمون صوتی در صورت وجود
- روش نصب
- شرایط عبور لوله از دیوار و کف
- مشخصات فنی سازنده
اگر پروژه دارای الزامات آکوستیکی مشخص باشد، بهتر است عملکرد سیستم براساس گزارش آزمون و شرایط واقعی پروژه بررسی شود.
لوله فاضلاب بیصدا؛ بخشی از یک سیستم آکوستیک
لوله فاضلاب بیصدا راهکاری برای کاهش صدای ناشی از عبور فاضلاب و انتقال ارتعاش در ساختمان است. ساختار چندلایه یا مواد با چگالی مناسب، طراحی اتصالات و استفاده از بستهای سازگار میتوانند در کاهش صدای سیستم نقش داشته باشند.
با این حال، عملکرد آکوستیک فقط به خود لوله وابسته نیست. نوع جریان، دبی، اتصالات، رایزر، بستها، عبور لوله از دیوار و کف، عایقکاری و ساختار ساختمان نیز بر میزان صدای نهایی تأثیر دارند.
برای ساختمانهای مسکونی، هتلها، مراکز درمانی و پروژههایی که کنترل صدای تأسیسات اهمیت دارد، استفاده از یک سیستم فاضلاب آکوستیک میتواند گزینه مناسبی باشد.
در نهایت، انتخاب صحیح باید براساس مشخصات فنی محصول، نتایج آزمون صوتی، شرایط واقعی ساختمان و دستورالعمل نصب سازنده انجام شود تا سیستم علاوه بر انتقال مطمئن فاضلاب، سطح مناسبی از کنترل صدا و ارتعاش را نیز فراهم کند.
