گیت ولو استنلس استیل فلنجدار؛ مقایسه کلاس ۱۵۰ و ۳۰۰
گیت ولو استنلس استیل فلنجدار یکی از شیرآلات پرکاربرد در خطوط لوله صنعتی است که وظیفه اصلی آن قطع و وصل کامل جریان است. این شیر با حرکت خطی Gate، مسیر عبور سیال را باز یا مسدود میکند و در حالت کاملاً باز، به دلیل طراحی مناسب مسیر عبور، میتواند افت فشار نسبتاً کمی ایجاد کند.
مدلهای استنلس استیل این شیر در کلاسهای مختلفی از جمله Class 150 و Class 300 تولید میشوند و در صنایع نفت و گاز، پتروشیمی، شیمیایی، آب، بخار، صنایع غذایی و بسیاری از خطوط فرایندی کاربرد دارند.
در انتخاب این محصول، فقط جنس بدنه و کلاس فشار اهمیت ندارد. نوع Gate، متریال ۳۰۴ یا ۳۱۶، نوع Seat، طراحی Stem، سایز خط، دمای کاری، فشار، نوع سیال و استاندارد فلنج نیز باید با شرایط واقعی پروژه مطابقت داشته باشند.
گیت ولو چه نقشی در خط لوله دارد؟
گیت ولو برای ایجاد یک مسیر کاملاً باز یا کاملاً بسته طراحی شده است. زمانی که شیر باز میشود، Gate از مسیر جریان خارج شده و فضای عبور سیال آزاد میشود. هنگام بسته شدن، Gate پایین آمده و مسیر را مسدود میکند.
این ساختار باعث میشود گیت ولو برای خطوطی که نیاز به قطع جریان دارند بسیار مناسب باشد؛ اما معمولاً برای تنظیم مداوم دبی توصیه نمیشود.
استفاده از گیت ولو در وضعیت نیمهباز میتواند باعث ایجاد آشفتگی جریان، لرزش، فرسایش Seat و آسیب به اجزای داخلی شود. به همین دلیل اگر هدف اصلی پروژه کنترل و Throttling جریان باشد، بهتر است شیرهایی مانند Globe Valve یا Control Valve نیز بررسی شوند.
کلاس ۱۵۰ و ۳۰۰ چه تفاوتی دارند؟
Class 150 و Class 300 دو رده فشار متداول برای گیت ولوهای فلنجدار هستند. این اعداد بهتنهایی نشاندهنده فشار مجاز ثابت بر حسب psi نیستند و باید در کنار متریال و دمای کاری بررسی شوند.
به عبارت دیگر، فشار قابل تحمل یک گیت ولو در دمای محیط ممکن است با فشار مجاز آن در دمای بالا متفاوت باشد.
| مشخصه | Class 150 | Class 300 |
|---|---|---|
| Pressure Class | ۱۵۰ | ۳۰۰ |
| سطح فشار طراحی | پایینتر | بالاتر |
| وزن | معمولاً کمتر | معمولاً بیشتر |
| ضخامت و طراحی | متناسب با کلاس | معمولاً سنگینتر |
| هزینه | اقتصادیتر | بالاتر |
| کاربرد | سرویسهای عمومی | سرویسهای فشاریتر |
| انتخاب نهایی | بر اساس P/T | بر اساس P/T |
بنابراین انتخاب Class 300 صرفاً به دلیل بالاتر بودن عدد کلاس، همیشه انتخاب بهتر نیست. اگر شرایط خط در محدوده Class 150 قرار داشته باشد، استفاده از Class 300 ممکن است فقط هزینه و وزن تجهیزات را افزایش دهد.
ساختار گیت ولو استنلس استیل
گیت ولو از چند بخش اصلی تشکیل شده که عملکرد هرکدام روی آببندی و عمر شیر تأثیر دارد.
Body
بدنه، محفظه اصلی شیر و مسیر عبور سیال است. در مدلهای استنلس استیل میتوان از گریدهایی مانند ۳۰۴ و ۳۱۶ یا گریدهای ریختگی متناظر مانند CF8 و CF8M استفاده کرد.
بدنه باید از نظر فشار، دما و مقاومت شیمیایی با شرایط سرویس مطابقت داشته باشد.
Gate
Gate قطعهای است که با حرکت عمودی مسیر سیال را باز یا بسته میکند. بسته به طراحی، گیت میتواند از نوع Wedge Gate یا طراحیهای دیگر باشد.
Stem
Stem حرکت Handwheel یا Actuator را به Gate منتقل میکند. در گیت ولوهای صنعتی، طراحی Stem از نظر نوع حرکت و آببندی اهمیت زیادی دارد.
Seat
Seat سطح آببندی Gate و Body است. طراحی و متریال آن مستقیماً روی میزان نشتی و عمر شیر تأثیر دارد.
Bonnet
Bonnet بخش فوقانی بدنه است که Stem و مجموعه داخلی شیر را دربر میگیرد و بسته به طراحی میتواند بهصورت Bolted یا انواع دیگر ساخته شود.
۳۰۴ یا ۳۱۶؛ کدام متریال مناسبتر است؟
انتخاب گرید استنلس استیل باید بر اساس نوع سیال و شرایط خوردگی انجام شود.
گیت ولو استنلس استیل ۳۰۴
SS304 یکی از گریدهای رایج برای سرویسهای عمومی است. در خطوط آب، برخی سیالات صنعتی، صنایع غذایی و محیطهایی که خورندگی شدید وجود ندارد، میتواند انتخاب اقتصادی مناسبی باشد.
مزیت اصلی آن، ترکیب مناسب مقاومت خوردگی و هزینه نسبتاً کنترلشده است.

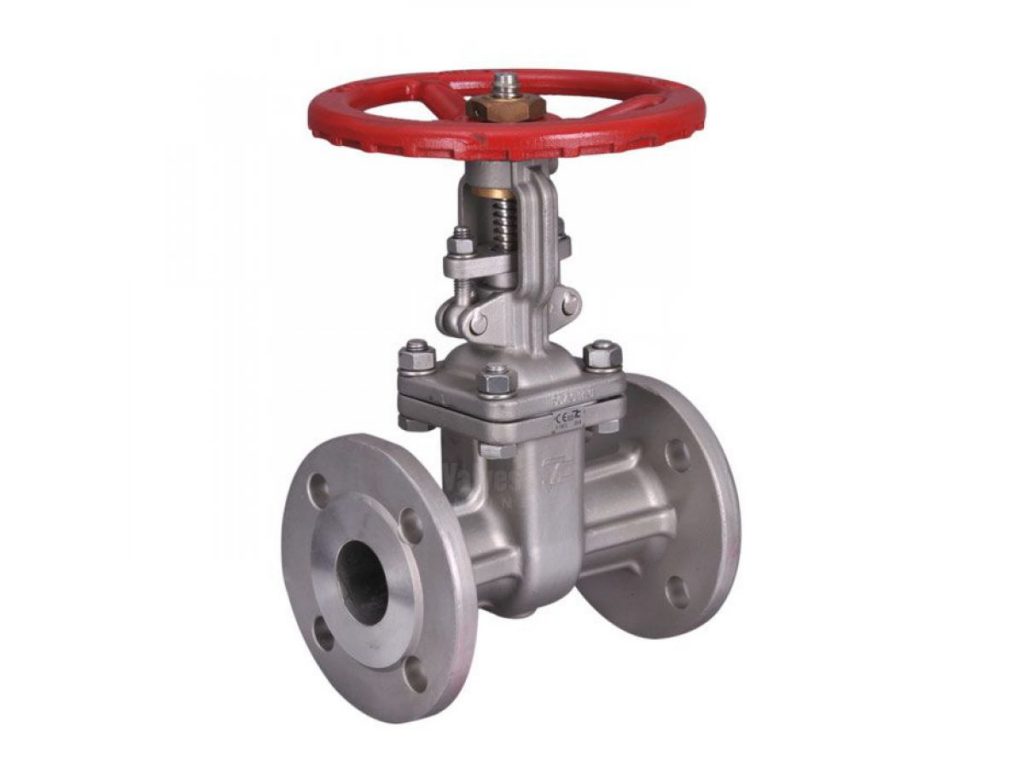

گیت ولو استنلس استیل ۳۱۶
SS316 در بسیاری از محیطهای خورنده، بهخصوص محیطهای حاوی کلراید، عملکرد بهتری نسبت به ۳۰۴ دارد.
به همین دلیل در صنایع شیمیایی، پتروشیمی، دریایی و برخی سرویسهای فرایندی استفاده از ۳۱۶ یا گریدهای ریختگی مانند CF8M رایج است.
با این حال، انتخاب ۳۱۶ به معنی سازگاری با تمام مواد شیمیایی نیست. ترکیب شیمیایی سیال، غلظت، دما و زمان تماس باید در انتخاب متریال لحاظ شود.
Full Bore چه اهمیتی دارد؟
یکی از ویژگیهای مهم برخی گیت ولوها، Full Port یا Full Bore بودن مسیر عبور است.
در این طراحی، مسیر عبور شیر در حالت کاملاً باز به قطر داخلی خط نزدیک است و مقاومت جریان کاهش پیدا میکند.
این ویژگی در خطوطی که افت فشار اهمیت زیادی دارد، مزیت محسوب میشود. همچنین در برخی خطوطی که عملیات Pigging انجام میشود، طراحی مسیر عبور اهمیت ویژهای پیدا میکند.
البته همه گیت ولوها الزاماً دارای یک مسیر عبور کاملاً یکسان نیستند و مشخصات واقعی باید از دیتاشیت سازنده بررسی شود.
گیت ولو Wedge؛ رایجترین طراحی
یکی از طراحیهای متداول گیت ولو، Wedge Gate Valve است.
در این مدل، Gate به شکل گوهای طراحی میشود و با حرکت به سمت پایین، بین سطوح Seat قرار گرفته و مسیر جریان را مسدود میکند.
گیت ولوهای Wedge نیز میتوانند طراحیهای مختلفی داشته باشند، از جمله:
- Solid Wedge
- Flexible Wedge
- Split Wedge
انتخاب نوع Wedge به فشار، دما، نوع سیال و شرایط حرارتی سیستم بستگی دارد.
در برخی سرویسهای دمایی، تغییرات حرارتی میتواند روی رفتار Gate و Seat تأثیر بگذارد؛ بنابراین انتخاب طراحی مناسب اهمیت زیادی دارد.
گیت ولو Rising Stem یا Non-Rising؟
Stem گیت ولو میتواند از نظر نحوه حرکت به دو طراحی اصلی تقسیم شود.
Rising Stem
در این طراحی، Stem هنگام باز شدن شیر حرکت رو به بالا دارد. این ویژگی امکان مشاهده وضعیت تقریبی باز یا بسته بودن شیر را سادهتر میکند.
Non-Rising Stem
در این مدل، Stem در راستای عمودی حرکت نمیکند و درون ساختار شیر یا Gate عمل میکند.
این طراحی میتواند برای فضاهای محدود مناسب باشد، اما تشخیص وضعیت شیر از روی موقعیت Stem مانند مدل Rising Stem ساده نیست.
انتخاب بین این دو مدل به فضای نصب، نوع شیر و الزامات پروژه بستگی دارد.
مشخصات فنی گیت ولو استنلس استیل فلنجدار
هنگام خرید این تجهیز، مشخصات زیر باید از دیتاشیت محصول بررسی شود:
| مشخصه | گزینههای رایج |
|---|---|
| نوع شیر | Gate Valve |
| طراحی Gate | Wedge و انواع مرتبط |
| متریال بدنه | SS304 / SS316 / CF8 / CF8M |
| کلاس فشار | ۱۵۰ / ۳۰۰ |
| اتصال | Flanged |
| نوع Face | RF یا مطابق پروژه |
| Stem | Rising / Non-Rising |
| Seat | Metal یا Soft Seat |
| سایز | متناسب با خط |
| عملگر | Handwheel / Gear / Actuator |
| سیال | آب، روغن، گاز، بخار و سیالات فرایندی |
| فشار کاری | وابسته به P/T Rating |
| دمای کاری | وابسته به متریال و طراحی |
| مسیر عبور | Full Bore یا طراحی سازنده |
| استاندارد | مطابق مشخصات محصول و پروژه |
استانداردهای مهم در گیت ولو فلنجدار
استانداردها بخش مهمی از مشخصات فنی گیت ولو را تشکیل میدهند. از استانداردهای متداول میتوان به موارد زیر اشاره کرد:
- API 600 برای برخی گیت ولوهای فولادی فلنجدار و Butt-Welding
- API 603 برای برخی گیت ولوهای استنلس استیل و آلیاژی با طراحیهای مشخص
- ASME B16.34 برای الزامات مرتبط با طراحی، Pressure-Temperature Rating و برخی ابعاد شیرآلات
- ASME B16.5 برای ابعاد و مشخصات فلنجهای Pipe Flanges در محدودههای مربوط
- API 598 برای الزامات بازرسی و تست شیرآلات در محصولات مشمول
- ASME B16.10 برای ابعاد Face-to-Face و End-to-End در موارد قابل اعمال
استاندارد دقیق باید بر اساس طراحی، سایز و دیتاشیت سازنده انتخاب شود. برای مثال نمیتوان یک استاندارد را بدون بررسی نوع و ساختار محصول به تمام گیت ولوهای استنلس استیل تعمیم داد.
گیت ولو در چه سرویسهایی استفاده میشود؟
گیت ولو استنلس استیل به دلیل مقاومت خوردگی و قابلیت قطع کامل جریان، در طیف متنوعی از صنایع استفاده میشود.
نفت، گاز و پتروشیمی
در خطوط انتقال و فرایندی برای قطع جریان و ایزوله کردن تجهیزات مورد استفاده قرار میگیرد.
صنایع شیمیایی
در سرویسهایی که مقاومت در برابر خوردگی اهمیت دارد، گریدهای ۳۱۶ و CF8M میتوانند گزینه مناسبی باشند؛ البته سازگاری واقعی با سیال باید بررسی شود.
خطوط آب
در سیستمهای انتقال و توزیع آب صنعتی، سیستمهای خنککننده و برخی تأسیسات فرایندی کاربرد دارد.
بخار و سیالات داغ
گیت ولو در خطوط بخار نیز استفاده میشود، اما انتخاب متریال بدنه، Seat، Packing و سایر اجزا باید متناسب با دمای کاری انجام شود.
صنایع غذایی و فرایندی
در برخی خطوطی که استفاده از استنلس استیل به دلیل شرایط بهداشتی یا مقاومت خوردگی ضروری است، این شیر مورد استفاده قرار میگیرد.
چرا گیت ولو برای تنظیم دبی مناسب نیست؟
یکی از اشتباهات رایج، استفاده از گیت ولو بهعنوان شیر کنترل جریان است.
گیت ولو برای دو وضعیت اصلی طراحی شده است:
کاملاً باز یا کاملاً بسته.
وقتی Gate در وضعیت نیمهباز قرار میگیرد، سرعت و آشفتگی جریان در اطراف Seat افزایش پیدا میکند و میتواند باعث فرسایش سطوح داخلی شود.
اگر خط نیاز به تنظیم مداوم جریان دارد، بهتر است گلوب ولو یا Control Valve بررسی شود.
این تفاوت کاربردی یکی از مهمترین نکاتی است که هنگام انتخاب بین انواع شیرآلات باید در نظر گرفته شود.
گیت ولو فلنجدار چه مزیتی دارد؟
اتصال فلنجی برای بسیاری از خطوط صنعتی مزیت مهمی محسوب میشود؛ زیرا امکان باز کردن شیر برای تعمیر، بازرسی یا تعویض را سادهتر میکند.
در گیت ولوهای کلاس ۱۵۰ و ۳۰۰، مشخصات فلنج باید با استاندارد و کلاس فلنج خط هماهنگ باشد.
نوع Face نیز اهمیت دارد. Raised Face یا RF یکی از گزینههای رایج در اتصالات فلنجی صنعتی است، اما مشخصات دقیق باید مطابق Piping Class پروژه تعیین شود.
هماهنگی سوراخکاری، قطر فلنج، نوع Face، گسکت و پیچومهره برای جلوگیری از مشکلات نصب ضروری است.
نکات مهم برای انتخاب کلاس ۱۵۰ یا ۳۰۰
برای انتخاب بین این دو کلاس بهتر است مراحل زیر بررسی شود:
- فشار طراحی خط مشخص شود.
- دمای طراحی مشخص شود.
- Pressure-Temperature Rating متریال بررسی شود.
- سایز و استاندارد فلنج تعیین شود.
- نوع سیال و خورندگی آن بررسی شود.
- متریال ۳۰۴ یا ۳۱۶ انتخاب شود.
- نوع Seat مشخص شود.
- نوع Gate بررسی شود.
- شرایط نصب و فضای اطراف شیر در نظر گرفته شود.
- استانداردهای پروژه با استاندارد محصول تطبیق داده شوند.
این روش باعث میشود انتخاب بر اساس نیاز واقعی سیستم انجام شود، نه صرفاً بر اساس عدد بالاتر کلاس فشار.
قیمت گیت ولو استنلس استیل کلاس ۱۵۰ و ۳۰۰
قیمت گیت ولو به مجموعهای از مشخصات فنی بستگی دارد و نمیتوان یک نرخ ثابت برای تمام مدلها در نظر گرفت.
عوامل اصلی مؤثر بر قیمت عبارتاند از:
- سایز شیر
- کلاس ۱۵۰ یا ۳۰۰
- گرید ۳۰۴ یا ۳۱۶
- CF8 یا CF8M بودن بدنه
- نوع Gate
- نوع Seat
- نوع Stem
- طراحی Bonnet
- نوع فلنج
- برند سازنده
- استاندارد ساخت
- مدارک متریال و تست
- نوع عملگر
معمولاً مدلهای ۳۱۶ نسبت به ۳۰۴ قیمت بالاتری دارند و Class 300 نیز در شرایط مشابه، هزینه بیشتری نسبت به Class 150 خواهد داشت.
برای مقایسه قیمت، بهتر است محصولات از نظر تمام مشخصات فنی یکسان باشند؛ زیرا یک گیت ولو ارزانتر ممکن است متریال، استاندارد یا تجهیزات داخلی متفاوتی داشته باشد.
خرید گیت ولو استنلس استیل کلاس ۱۵۰ و ۳۰۰
برای خرید گیت ولو استنلس استیل فلنجدار، ابتدا باید شرایط واقعی خط مشخص شود. انتخاب کلاس فشار، متریال و سایز باید بر اساس فشار، دما، نوع سیال و استاندارد Piping Class انجام شود.
اگر سرویس عمومی و فشار خط در محدوده Class 150 باشد، استفاده از این کلاس میتواند انتخاب اقتصادیتری باشد. در مقابل، برای خطوطی که فشار طراحی بالاتری دارند، Class 300 میتواند گزینه مناسبتری باشد؛ البته مشروط به اینکه Pressure-Temperature Rating و سایر مشخصات محصول نیز با شرایط سرویس مطابقت داشته باشد.
در نهایت، یک گیت ولو مناسب صرفاً محصولی با بدنه استنلس استیل و کلاس فشار مشخص نیست. نوع Gate، Seat، Stem، مسیر عبور، متریال، نوع فلنج و شرایط واقعی سیال همگی باید در کنار یکدیگر بررسی شوند. انتخاب درست این پارامترها، علاوه بر افزایش عمر شیر، به کاهش افت فشار، جلوگیری از نشتی و اطمینان بیشتر از عملکرد خط در طول بهرهبرداری کمک میکند.
