بست گلابی یکی از انواع بستهای مورد استفاده در سیستمهای نگهداری و مهار لوله است که برای ثابت نگه داشتن لوله روی سازه یا اتصال آن به تجهیزات ساپورت مورد استفاده قرار میگیرد. شکل ظاهری این بست در بسیاری از مدلها شبیه گلابی یا قطره طراحی شده و به همین دلیل در بازار با این نام شناخته میشود.
این قطعه میتواند در تأسیسات ساختمانی، خطوط لوله صنعتی، سیستمهای آب و فاضلاب، تهویه مطبوع و برخی مسیرهای خدماتی مورد استفاده قرار گیرد. نوع کاربرد بست گلابی به طراحی آن، جنس بدنه، سایز، روش اتصال و ظرفیت تحمل بار بست بستگی دارد.
در یک سیستم لولهکشی، وزن لوله تنها بار واردشده به بست نیست. وزن سیال، عایق، اتصالات و تجهیزات متصل به خط نیز میتواند روی ساپورت اثر بگذارد. به همین دلیل، بست گلابی باید بهعنوان بخشی از یک مجموعه نگهدارنده بررسی شود و ظرفیت واقعی آن با شرایط خط مطابقت داشته باشد.
بست گلابی چیست؟

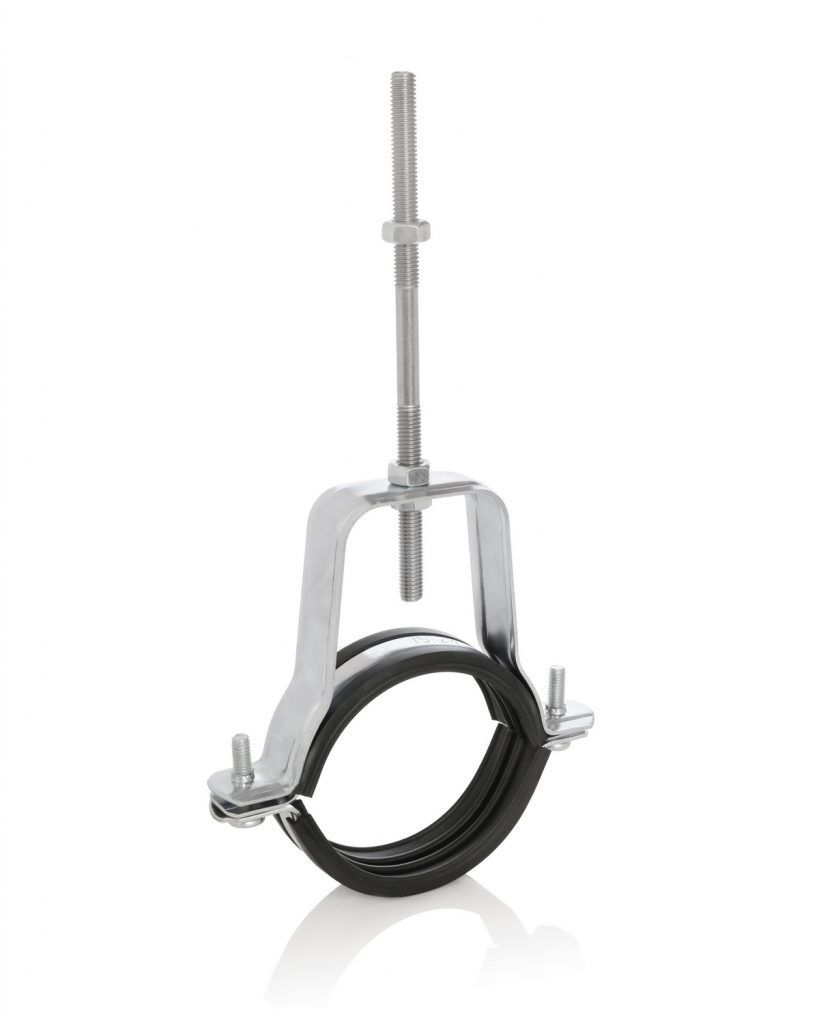

بست گلابی نوعی قطعه نگهدارنده لوله است که برای مهار لوله و انتقال بار آن به سیستم ساپورت طراحی میشود. این بست معمولاً دارای یک بخش حلقهای یا نیمهحلقهای برای قرار گرفتن اطراف لوله و یک قسمت اتصال برای ارتباط با سازه یا تجهیزات نگهدارنده است.
طراحی دقیق بست گلابی در محصولات مختلف یکسان نیست. بعضی مدلها مستقیماً با پیچ به سطح یا پایه متصل میشوند و برخی دیگر همراه با میلگرد رزوهای (Threaded Rod)، پیچ، مهره یا ریل ساپورت استفاده میشوند.
در برخی مدلها، امکان تنظیم موقعیت یا ارتفاع لوله وجود دارد. این ویژگی بهخصوص در تأسیسات مکانیکی که چند مسیر لوله در ارتفاعهای مختلف اجرا میشوند، اهمیت پیدا میکند.
نام «گلابی» بیشتر به شکل هندسی محصول اشاره دارد و بهتنهایی مشخصکننده ظرفیت باربری، متریال یا روش نصب آن نیست. برای انتخاب دقیق، باید مشخصات فنی مدل موردنظر بررسی شود.
ساختار بست گلابی
ساختار بست گلابی بر اساس نوع و سازنده متفاوت است، اما بخشهای اصلی آن معمولاً با هدف ایجاد یک اتصال مکانیکی مطمئن میان لوله و سازه طراحی میشوند.
بدنه بست
بدنه معمولاً از فولاد کربنی، فولاد گالوانیزه یا در کاربردهای خاص از استنلس استیل ساخته میشود. شکل بدنه باید بتواند بار واردشده را به قسمت اتصال منتقل کند.
ضخامت ورق، شکل خمکاری و کیفیت ساخت از عوامل مؤثر بر استحکام بست هستند. بنابراین دو بست با ظاهر مشابه ممکن است ظرفیت باربری یکسانی نداشته باشند.
بخش نگهدارنده لوله
قسمت اصلی بست، لوله را در محل خود نگه میدارد. در برخی مدلها این قسمت به شکل حلقه یا قوس طراحی شده و در برخی مدلها ساختار متفاوتی دارد.
قطر داخلی بست باید با قطر خارجی واقعی لوله مطابقت داشته باشد. استفاده از بست بیش از حد بزرگ میتواند باعث حرکت لوله شود و بست بیش از حد کوچک نیز ممکن است به پوشش یا بدنه لوله فشار نامناسب وارد کند.
محل اتصال
قسمت اتصال، بست را به سیستم ساپورت متصل میکند. این اتصال ممکن است از طریق سوراخ، رزوه، پیچ، مهره یا میلگرد رزوهای انجام شود.
سایز اتصال باید با سایر اجزای نگهدارنده سازگار باشد و ظرفیت باربری مجموعه نیز باید بررسی شود.
بست گلابی در چه سیستمهایی استفاده میشود؟
یکی از کاربردهای اصلی بست گلابی، نگهداری لولههای تأسیساتی است. در ساختمانها، مسیرهای لولهکشی معمولاً از سقف، دیوار، کف یا شاسیهای فلزی عبور میکنند و برای جلوگیری از افتادگی یا حرکت به ساپورت نیاز دارند.
این بست میتواند در خطوط آب سرد و گرم، برخی مسیرهای گرمایشی و سرمایشی، لولههای خدماتی و سیستمهای مکانیکی مورد استفاده قرار گیرد.
در فضاهای صنعتی نیز ممکن است از بستهای مشابه برای نگهداری خطوط کوچک و متوسط استفاده شود. البته در خطوط سنگین یا سرویسهای خاص، معمولاً طراحی کامل ساپورت و ظرفیت باربری اهمیت بیشتری پیدا میکند.
همچنین در برخی سیستمهای لولهکشی که محدودیت فضا وجود دارد، شکل و ابعاد بست میتواند در نحوه عبور خط و دسترسی برای تعمیرات تأثیرگذار باشد.
کاربرد بست گلابی در مهار لولهها
مهمترین وظیفه بست گلابی، محدود کردن حرکت ناخواسته لوله و انتقال بار آن به سازه یا ساپورت است.
لوله در حالت عادی تحت تأثیر وزن خود قرار دارد. هنگامی که داخل آن سیال جریان دارد، وزن سیال نیز به این بار اضافه میشود. اگر لوله عایق داشته باشد، وزن عایق و روکش نیز باید در نظر گرفته شود.
علاوه بر وزن، تغییرات دمایی میتواند باعث انبساط و انقباض لوله شود. بنابراین همه بستها الزاماً نباید به یک شکل کاملاً ثابت عمل کنند؛ در برخی سیستمها امکان حرکت کنترلشده لوله اهمیت دارد.
به همین دلیل، محل نصب بست و نوع آن باید با طراحی سیستم ساپورت هماهنگ باشد.
انواع بست گلابی از نظر متریال
متریال بست یکی از عوامل تعیینکننده در دوام و عملکرد آن است.
| متریال / پوشش | ویژگی عمومی | کاربرد |
|---|---|---|
| فولاد کربنی | استحکام مکانیکی مناسب | تأسیسات عمومی و صنعتی |
| فولاد گالوانیزه | مقاومت بهتر در برابر خوردگی | محیطهای معمول تأسیساتی |
| استنلس استیل ۳۰۴ | مقاومت خوردگی مناسب | محیطهای مرطوب و بهداشتی |
| استنلس استیل ۳۱۶ | مقاومت بالاتر در برخی محیطهای خورنده | محیطهای سختتر |
| پوشش لاستیکی | کاهش تماس مستقیم فلز با لوله | خطوط حساس به لرزش و صدا |
فولاد گالوانیزه برای بسیاری از محیطهای معمول انتخاب رایجی است، اما در محیطهای خورنده یا دارای رطوبت زیاد باید نوع پوشش و شرایط واقعی محیط بررسی شود.
در صنایع غذایی و بهداشتی نیز ممکن است استنلس استیل اهمیت بیشتری داشته باشد، اما انتخاب گرید باید براساس شرایط فرآیند و الزامات پروژه انجام شود.
بست گلابی برای لولههای استیل
در خطوط استنلس استیل، انتخاب بست تنها بر اساس سایز لوله انجام نمیشود. تماس میان فلزات متفاوت در محیط مرطوب میتواند احتمال خوردگی گالوانیکی (Galvanic Corrosion) را افزایش دهد.
به همین دلیل در برخی پروژهها استفاده از بست استنلس استیل یا مدل دارای پوشش مناسب میتواند گزینه مطلوبتری باشد.
اگر لوله دارای سطح پولیششده یا پوشش حساس باشد، استفاده از بست بدون محافظ ممکن است باعث ایجاد خط و آسیب سطحی شود. در چنین شرایطی مدلهای دارای روکش الاستومری یا لایه محافظ میتوانند مورد بررسی قرار گیرند.
در کاربردهای بهداشتی نیز علاوه بر جنس بست، قابلیت شستوشو، تمیزکاری و شرایط محیطی اهمیت دارد.
بست گلابی برای لولههای مسی و پلاستیکی
در خطوط مسی، انتخاب بست باید بهگونهای باشد که باعث تغییر شکل یا آسیب به جداره لوله نشود. تماس مستقیم فلزات متفاوت نیز باید در محیطهای مرطوب مورد توجه قرار گیرد.
برای لولههای پلاستیکی و پلیمری، شرایط متفاوت است. این لولهها ممکن است در اثر تغییرات دما، انبساط طولی بیشتری داشته باشند و نباید بدون بررسی طراحی، تمام مسیر بهصورت صلب مهار شود.
همچنین فشار بیش از حد بست میتواند باعث تغییر شکل موضعی لولههای پلیمری شود. بنابراین قطر داخلی بست و نحوه اعمال نیرو باید با جنس و ضخامت لوله سازگار باشد.
در نهایت، سازگاری بست با جنس لوله و شرایط دمایی اهمیت زیادی دارد.
تفاوت بست گلابی با بست آویز سقفی
بست گلابی و بست آویز سقفی ممکن است در برخی کاربردها ظاهری مشابه داشته باشند، اما الزاماً یک محصول واحد نیستند.
بست آویز سقفی اساساً برای آویزان کردن لوله از سقف یا سازه بالاسری طراحی میشود و معمولاً با میلگرد رزوهای، انکر یا سایر اجزای آویز همراه است.
بست گلابی میتواند در ساختارهای مختلف ساپورت استفاده شود و نوع اتصال آن به طراحی محصول بستگی دارد.
بنابراین برای تشخیص دقیق، باید به شکل اتصال، محل قرارگیری لوله، سایز رزوه و مشخصات فنی سازنده توجه کرد.
تفاوت بست گلابی و بست پایهدار
بست پایهدار معمولاً دارای یک پایه یا صفحه برای نصب روی کف، دیوار یا شاسی است. در مقابل، بست گلابی ممکن است برای اتصال به سیستمهای مختلف نگهدارنده طراحی شده باشد.
در مسیرهایی که لوله روی کف یا شاسی قرار دارد، بست پایهدار میتواند گزینه مناسبتری باشد. در مسیرهای معلق یا جاهایی که نیاز به اتصال از بالا وجود دارد، مدلهای آویز کاربرد بیشتری دارند.
با این حال، نام تجاری یا شکل ظاهری برخی محصولات در بازار ممکن است متفاوت باشد. بنابراین تشخیص نهایی باید بر اساس نقشه، کاتالوگ و روش نصب محصول انجام شود.
ظرفیت باربری بست گلابی
ظرفیت تحمل بار یکی از مهمترین پارامترهای فنی بست است. این ظرفیت به عواملی مانند جنس، ضخامت، شکل بدنه، سایز، نوع پیچ، روش نصب و کیفیت اتصال بست به سازه بستگی دارد.
به همین دلیل نمیتوان یک ظرفیت بار ثابت را برای تمام بستهای گلابی اعلام کرد.
برای محاسبه بار واقعی باید وزن لوله، وزن سیال، عایق، اتصالات و تجهیزات جانبی در نظر گرفته شود. در بعضی خطوط نیز بارهای ناشی از لرزش، ضربه یا شرایط لرزهای ممکن است اهمیت داشته باشند.
نکته مهم این است که ظرفیت بست نباید جدا از ظرفیت Threaded Rod، Anchor، Beam Clamp و خود سازه بررسی شود. ضعیفترین بخش مجموعه میتواند ظرفیت واقعی سیستم را محدود کند.
فاصله نصب بست گلابی
فاصله میان بستها به قطر و جنس لوله، وزن خط، دمای کاری و شرایط نصب بستگی دارد.
لولههای کوچک و سبک معمولاً نسبت به خطوط بزرگ و سنگین به ساپورت کمتری نیاز دارند، اما این موضوع به معنی وجود یک فاصله استاندارد ثابت برای تمام پروژهها نیست.
در نزدیکی شیرآلات، فلنجها، تجهیزات سنگین یا تغییرات مسیر ممکن است به ساپورت اضافی نیاز باشد.
همچنین در خطوط دارای انبساط حرارتی باید میان نقاط ثابت، راهنماها و نقاط دارای امکان حرکت تمایز قائل شد. بست نباید بدون بررسی طراحی، حرکت حرارتی مورد نیاز خط را کاملاً محدود کند.
روش نصب بست گلابی
روش نصب بست به طراحی محصول و نوع سازه بستگی دارد، اما بهطور کلی باید چند مرحله رعایت شود.
ابتدا مسیر لوله و محل مناسب ساپورت مشخص میشود. سپس باید نوع اتصال مناسب برای سطح موردنظر انتخاب شود.
پس از نصب قطعه نگهدارنده روی سازه، بست در موقعیت مناسب قرار گرفته و لوله داخل آن قرار میگیرد. سپس پیچها یا اجزای اتصال به میزان مناسب محکم میشوند.
در زمان نصب نباید فشار بیش از حد به لوله وارد شود. همچنین لازم است لوله پس از نصب از نظر تراز، همراستایی و امکان حرکت موردنیاز سیستم بررسی شود.
در سازههای بتنی، نوع انکر و ظرفیت بتن اهمیت دارد. در سازههای فولادی نیز روش اتصال باید متناسب با پروفیل و بار واردشده انتخاب شود.
استفاده از بست گلابی در خطوط دارای عایق
اگر لوله دارای عایق حرارتی باشد، انتخاب بست باید با ضخامت و ساختار عایق هماهنگ شود. فشرده شدن بیش از حد عایق در محل بست میتواند عملکرد عایق را کاهش دهد.
در بعضی سیستمها از ساپورتهای مخصوص عایق یا اجزای نگهدارندهای استفاده میشود که امکان انتقال بار بدون آسیب جدی به عایق را فراهم میکنند.
برای خطوط سرد نیز جلوگیری از ایجاد Thermal Bridge اهمیت دارد؛ زیرا انتقال حرارت در محل ساپورت میتواند باعث کاهش عملکرد عایق یا ایجاد میعان شود.
بنابراین در خطوط عایقشده، بست باید بهعنوان بخشی از کل سیستم عایق و ساپورت بررسی شود.
کنترل لرزش و صدای لوله
در برخی تأسیسات، جریان سیال یا تجهیزات دوار میتوانند باعث ایجاد لرزش در لوله شوند. اگر لوله بهصورت مستقیم و بدون تمهیدات مناسب به سازه متصل شود، بخشی از این ارتعاش میتواند به ساختمان منتقل شود.
بستهای دارای روکش لاستیکی یا الاستومری میتوانند در برخی شرایط تماس مستقیم فلز با لوله را کاهش دهند.
البته برای کنترل جدی ارتعاش، صرفاً استفاده از یک بست لاستیکی کافی نیست. نوع لرزهگیر، سختی آن، وزن خط و منبع ارتعاش باید بررسی شود.
این موضوع در نزدیکی پمپها، کمپرسورها، فنها و تجهیزات مکانیکی اهمیت بیشتری پیدا میکند.
استانداردهای مرتبط با ساپورت لوله
بسته به نوع پروژه، استانداردها و کدهای مختلفی ممکن است برای سیستمهای نگهدارنده لوله مورد استفاده قرار گیرند.
استاندارد MSS SP-58 یکی از مراجع شناختهشده در حوزه Pipe Hangers and Supports است و میتواند در مشخصات و طبقهبندی تجهیزات ساپورت مورد توجه قرار گیرد.
در خطوط صنعتی، کدهایی مانند ASME B31.1 و ASME B31.3 نیز بسته به نوع سیستم و سرویس، الزامات مرتبط با طراحی و تنشهای لولهکشی را پوشش میدهند.
برای سیستمهای آتشنشانی نیز الزامات مربوط به NFPA 13 میتواند مطرح باشد و استفاده از بست باید مطابق الزامات همان سیستم انجام شود.
بنابراین صرفاً وجود یک استاندارد روی کاتالوگ محصول به معنی مناسب بودن آن برای همه پروژهها نیست و دامنه کاربرد استاندارد باید بررسی شود.
چه عواملی روی قیمت بست گلابی تأثیر میگذارند؟
قیمت بست گلابی به مشخصات فنی و کیفیت ساخت آن بستگی دارد. سایز بست، جنس بدنه، ضخامت، نوع پوشش، ظرفیت باربری و برند سازنده از عوامل اصلی هستند.
مدلهای استنلس استیل معمولاً به دلیل قیمت ماده اولیه و ویژگیهای مقاومتی، قیمت بالاتری نسبت به مدلهای فولادی معمولی دارند.
وجود روکش لاستیکی، طراحی دو تکه، اتصالات خاص یا قابلیت تنظیم نیز میتواند قیمت محصول را افزایش دهد.
در خرید عمده پروژهای، علاوه بر قیمت واحد، باید هزینه نصب، سرعت اجرا، دوام پوشش و نیاز احتمالی به تعویض نیز در نظر گرفته شود.
هنگام خرید بست گلابی به چه نکاتی توجه کنیم؟
برای خرید مناسب، ابتدا باید مشخصات واقعی خط مشخص شود. مهمترین موارد عبارتاند از:
- قطر خارجی لوله
- جنس لوله
- وزن لوله و سیال
- ضخامت عایق
- نوع سقف، دیوار یا سازه
- جنس بست
- نوع پوشش
- ظرفیت باربری
- نوع اتصال
- سایز پیچ یا میلگرد رزوهای
- شرایط دمایی
- وجود لرزش
- نیاز به حرکت حرارتی
- الزامات استاندارد پروژه
اگر بست برای خطوط آتشنشانی، صنعتی یا سرویسهای حساس استفاده میشود، باید مشخصات فنی و تأییدیههای موردنیاز پروژه نیز بررسی شوند.
بست گلابی؛ بخشی از سیستم نگهداری لوله
بست گلابی را نمیتوان صرفاً یک قطعه برای ثابت کردن لوله در نظر گرفت؛ این محصول بخشی از سیستم Pipe Support است و باید همراه با اجزای اتصال، سازه و شرایط واقعی خط بررسی شود.
جنس لوله، وزن سیال، فاصله ساپورتها، انبساط حرارتی، لرزش و نوع سازه همگی میتوانند بر عملکرد بست تأثیر بگذارند. در محیطهای مرطوب یا خورنده نیز انتخاب جنس و پوشش مناسب اهمیت بیشتری دارد.
برای خطوط سبک تأسیساتی، یک بست مناسب و متناسب با سایز لوله میتواند اجرای مسیر را سادهتر کند. در خطوط سنگینتر یا صنعتی، طراحی ساپورت باید با محاسبات مهندسی و ظرفیت واقعی تمام اجزای سیستم انجام شود.
در نهایت، قطر لوله، ظرفیت باربری، جنس بست، نوع اتصال و شرایط نصب مهمترین عواملی هستند که باید پیش از استفاده از بست گلابی بررسی شوند تا سیستم نگهداری لوله عملکرد پایدار و مطمئنی داشته باشد.
