کاربرد اوریفیس فلنج در اندازه‌گیری جریان سیالات صنعتی
در بسیاری از واحدهای صنعتی، اندازه‌گیری دقیق دبی سیال یکی از بخش‌های مهم سیستم کنترل و پایش فرآیند است. برای این منظور از تجهیزات مختلفی مانند فلومترهای مغناطیسی، ورتکس، کوریولیس و سیستم‌های مبتنی بر اختلاف فشار استفاده می‌شود. اوریفیس فلنج (Orifice Flange) یکی از تجهیزات مورد استفاده در روش اندازه‌گیری دبی بر پایه اختلاف فشار است که در کنار Orifice Plate و تجهیزات اندازه‌گیری فشار، امکان محاسبه جریان عبوری از خط را فراهم می‌کند.
اوریفیس فلنج در ظاهر شباهت زیادی به فلنج‌های معمولی دارد، اما معمولاً دارای امکاناتی برای نصب و دسترسی به نقاط برداشت فشار در اطراف صفحه اوریفیس است. صفحه اوریفیس با ایجاد یک محدودیت کنترل‌شده در مسیر جریان، باعث ایجاد اختلاف فشار بین بالادست و پایین‌دست می‌شود. این اختلاف فشار توسط تجهیزات اندازه‌گیری دریافت شده و با استفاده از روابط و ضرایب مربوط به سیستم، دبی محاسبه می‌شود.
این روش به دلیل ساختار نسبتاً ساده، قابلیت استفاده در خطوط مختلف و امکان طراحی مطابق استانداردهای شناخته‌شده، در بسیاری از واحدهای نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع فرآیندی مورد استفاده قرار می‌گیرد. با این حال، دقت سیستم تنها به خود فلنج وابسته نیست و انتخاب صحیح صفحه اوریفیس، محل Tapها، قطر خط، شرایط سیال و نحوه نصب اهمیت زیادی دارد.
اوریفیس فلنج چیست؟

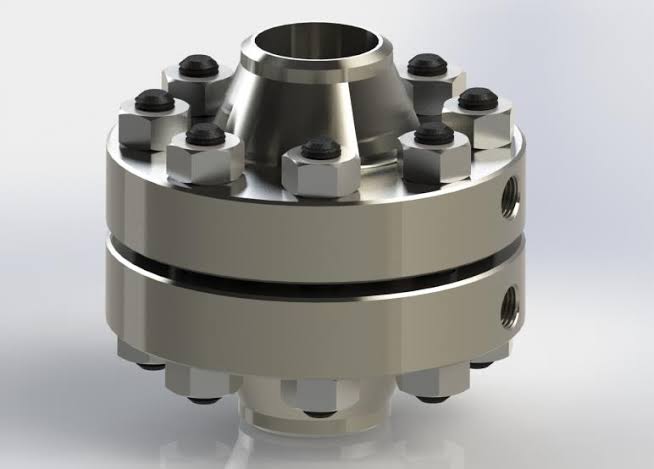

اوریفیس فلنج نوعی فلنج صنعتی است که برای نصب و قرارگیری Orifice Plate در خط لوله و ایجاد نقاط برداشت فشار مورد استفاده قرار می‌گیرد.
در یک مجموعه معمولی، صفحه اوریفیس بین دو فلنج قرار می‌گیرد و سیال پس از عبور از سوراخ تعبیه‌شده در مرکز یا بخش مشخصی از صفحه، دچار تغییر در سرعت و فشار می‌شود.
با اندازه‌گیری اختلاف فشار بین نقاط مناسب در بالادست و پایین‌دست، می‌توان دبی عبوری از خط را محاسبه کرد.
اوریفیس فلنج در بسیاری از طراحی‌ها دارای محل‌هایی برای اتصال تجهیزات Pressure Tap است. این نقاط می‌توانند به سیستم‌های Impulse Line و سپس به Differential Pressure Transmitter متصل شوند.
بنابراین اوریفیس فلنج به‌تنهایی یک فلومتر کامل نیست، بلکه بخشی از یک Differential Pressure Flow Measurement System محسوب می‌شود.
صفحه اوریفیس چه نقشی دارد؟
مهم‌ترین بخش سیستم اوریفیس، Orifice Plate است. این صفحه معمولاً یک سوراخ با هندسه مشخص دارد که باعث محدود شدن مسیر جریان می‌شود.
هنگامی که سیال به سوراخ اوریفیس نزدیک می‌شود، سرعت آن افزایش پیدا می‌کند و فشار استاتیک تغییر می‌کند. پس از عبور جریان از ناحیه محدودشده، فشار تا حدی بازیابی می‌شود؛ اما اختلاف فشار قابل اندازه‌گیری در نقاط مشخصی باقی می‌ماند.
میزان اختلاف فشار به عوامل مختلفی مانند قطر سوراخ، قطر داخلی لوله، چگالی سیال، سرعت جریان و شرایط فرآیند وابسته است.
به همین دلیل، ابعاد صفحه اوریفیس باید براساس محاسبات مهندسی تعیین شود و نمی‌توان یک سوراخ با قطر ثابت را برای تمام خطوط استفاده کرد.
اجزای اصلی سیستم اوریفیس فلنج
یک مجموعه اندازه‌گیری جریان مبتنی بر اوریفیس معمولاً از چند بخش تشکیل می‌شود:
فلنج‌های اوریفیس
فلنج‌ها صفحه اوریفیس را در محل مورد نظر خط ثابت می‌کنند و امکان اتصال نقاط برداشت فشار را فراهم می‌کنند.
صفحه اوریفیس
صفحه دارای سوراخ اندازه‌گیری است و عنصر اصلی ایجاد اختلاف فشار محسوب می‌شود.
Pressure Tap
نقاط برداشت فشار در موقعیت مشخصی نسبت به صفحه اوریفیس قرار می‌گیرند و فشار بالادست و پایین‌دست را به سیستم اندازه‌گیری منتقل می‌کنند.
Impulse Line
خطوط کوچک‌قطری هستند که فشار برداشت‌شده را به تجهیزات اندازه‌گیری منتقل می‌کنند.
Differential Pressure Transmitter
ترانسمیتر اختلاف فشار، اختلاف فشار دو طرف اوریفیس را اندازه‌گیری می‌کند. سپس سیستم کنترل یا Flow Computer می‌تواند با استفاده از اطلاعات فرآیندی، دبی را محاسبه کند.
گسکت و پیچ و مهره
گسکت برای آب‌بندی اتصال و پیچ‌ها برای اعمال نیروی لازم جهت اتصال فلنج‌ها استفاده می‌شوند. نوع گسکت باید با فشار، دما و نوع سیال سازگار باشد.
اوریفیس فلنج چگونه دبی را اندازه‌گیری می‌کند؟
مبنای کار سیستم، ایجاد یک اختلاف فشار قابل اندازه‌گیری در اثر عبور سیال از یک محدودیت هندسی است.
در حالت ساده، زمانی که سیال وارد صفحه اوریفیس می‌شود، سطح عبور جریان کاهش پیدا می‌کند. برای عبور همان مقدار سیال از سطح کوچک‌تر، سرعت جریان افزایش می‌یابد.
افزایش سرعت با تغییر فشار استاتیک همراه است. بنابراین بین نقاط مشخصی در دو طرف اوریفیس اختلاف فشار ایجاد می‌شود.
ترانسمیتر اختلاف فشار این اختلاف را اندازه‌گیری می‌کند و سیستم محاسباتی با در نظر گرفتن پارامترهایی مانند چگالی، قطر لوله، قطر سوراخ اوریفیس و ضرایب مربوطه، دبی را محاسبه می‌کند.
در بسیاری از کاربردهای ایده‌آل، رابطه دبی با ریشه دوم اختلاف فشار مرتبط است. به همین دلیل، خطا در اندازه‌گیری فشار می‌تواند تأثیر قابل توجهی بر نتیجه نهایی دبی داشته باشد.
مشخصات فنی اوریفیس فلنج
مشخصات اوریفیس فلنج باید براساس خط لوله و سیستم اندازه‌گیری تعیین شود.
| مشخصه | توضیحات |
|---|---|
| نوع تجهیز | Orifice Flange |
| کاربرد | نصب Orifice Plate و برداشت فشار |
| نوع اتصال | Flanged |
| سایز | DN / NPS مطابق خط |
| کلاس فشار | وابسته به طراحی، مانند Class 150، ۳۰۰، ۶۰۰ و بالاتر |
| متریال | Carbon Steel، Stainless Steel و آلیاژهای مناسب |
| نوع Tap | وابسته به طراحی سیستم |
| صفحه اوریفیس | با قطر سوراخ محاسبه‌شده |
| نوع گسکت | براساس فشار، دما و سیال |
| استاندارد فلنج | وابسته به مشخصات پروژه |
| سیال | گاز، مایع، بخار و سیالات مناسب |
| دمای کاری | وابسته به متریال و طراحی |
| فشار کاری | وابسته به کلاس، دما و متریال |
| تجهیزات اندازه‌گیری | DP Transmitter یا سیستم معادل |
کلاس فشار به‌تنهایی فشار کاری ثابت و مستقل از دما را مشخص نمی‌کند و باید Pressure-Temperature Rating محصول و استاندارد مربوطه بررسی شود.
انواع Pressure Tap در اوریفیس فلنج
محل برداشت فشار یکی از عوامل مهم در طراحی سیستم اوریفیس است.
از روش‌های متداول می‌توان به Flange Taps، Corner Taps و D و D/2 Taps اشاره کرد. انتخاب محل Tap به استاندارد اندازه‌گیری، قطر لوله، نوع صفحه اوریفیس و طراحی سیستم بستگی دارد.
در Flange Taps، نقاط برداشت فشار در فاصله مشخصی از صفحه اوریفیس و در محدوده فلنج قرار می‌گیرند.
در روش D و D/2، محل برداشت فشار براساس قطر داخلی لوله و فاصله‌های مشخص نسبت به صفحه تعیین می‌شود.
این تفاوت‌ها روی ضریب تخلیه و محاسبات دبی تأثیر دارند. بنابراین نوع Tap باید در طراحی اندازه‌گیری مشخص و در نصب دقیقاً رعایت شود.
انواع Orifice Plate
صفحه‌های اوریفیس نیز بر اساس شکل سوراخ و نوع کاربرد دسته‌بندی می‌شوند.
Concentric Orifice Plate
سوراخ در مرکز صفحه قرار دارد و یکی از رایج‌ترین طراحی‌ها برای اندازه‌گیری جریان سیالات تمیز است.
این نوع صفحه در خطوط گاز، مایع و بخار بسته به شرایط فرآیند کاربرد گسترده‌ای دارد.
Eccentric Orifice Plate
در صفحه Eccentric سوراخ نسبت به مرکز صفحه جابه‌جا شده است.
این طراحی می‌تواند در برخی سرویس‌هایی که احتمال وجود ذرات، مایعات یا گازهای همراه وجود دارد، مزایایی داشته باشد.
انتخاب آن باید براساس نوع سیال و الزامات اندازه‌گیری انجام شود.
Segmental Orifice Plate
در Segmental Orifice، بازشو به شکل بخشی از دایره طراحی می‌شود.
این نوع صفحه در برخی سرویس‌های دارای ذرات یا شرایط خاص جریان مورد توجه قرار می‌گیرد.
نوع صفحه نباید صرفاً براساس شکل انتخاب شود؛ بلکه مشخصات سیال، دبی، محدوده اندازه‌گیری و استاندارد مربوطه باید در طراحی لحاظ شوند.
کاربرد اوریفیس فلنج در صنایع نفت و گاز
در صنایع نفت و گاز، اندازه‌گیری دبی گاز و مایعات فرآیندی اهمیت زیادی دارد. سیستم‌های اوریفیس می‌توانند در خطوط انتقال و فرآیندی برای اندازه‌گیری جریان مورد استفاده قرار گیرند.
در سرویس‌های گازی، فشار و دمای فرآیند و همچنین تراکم‌پذیری گاز اهمیت ویژه‌ای دارند. به همین دلیل محاسبه دبی گاز به پارامترهای بیشتری نسبت به یک جریان مایع ساده نیاز دارد.
در خطوط نفت و مایعات هیدروکربنی نیز چگالی، ویسکوزیته، دما و شرایط فرآیند می‌توانند بر محاسبات تأثیر بگذارند.
در پروژه‌های صنعتی حساس، انتخاب متریال فلنج، صفحه و گسکت نیز باید با سیال و شرایط سرویس هماهنگ باشد.
کاربرد در صنایع پتروشیمی و فرآیندی
در واحدهای پتروشیمی، اوریفیس فلنج می‌تواند در مسیرهای مختلف اندازه‌گیری جریان مواد اولیه، محصولات، گازهای فرآیندی، بخار و سیالات کمکی مورد استفاده قرار گیرد.
در این محیط‌ها ممکن است دما و فشار بالا باشد یا سیال خاصیت خورندگی داشته باشد.
به همین دلیل جنس صفحه اوریفیس و فلنج باید با شرایط فرآیند سازگار باشد. برای مثال، در برخی سرویس‌ها ممکن است استفاده از استنلس استیل یا آلیاژهای مقاوم‌تر نسبت به فولاد کربنی مطرح شود.
همچنین کیفیت ماشین‌کاری لبه سوراخ اوریفیس اهمیت زیادی دارد؛ زیرا تغییر شکل یا آسیب لبه می‌تواند ضریب تخلیه و دقت اندازه‌گیری را تحت تأثیر قرار دهد.
اوریفیس فلنج در خطوط بخار
بخار یکی از سیالاتی است که در بسیاری از نیروگاه‌ها و واحدهای فرآیندی توسط سیستم‌های اختلاف فشار اندازه‌گیری می‌شود.
در این کاربرد، دمای بالا باعث می‌شود انتخاب متریال فلنج، صفحه، گسکت و خطوط Impulse اهمیت بیشتری پیدا کند.
در سیستم بخار، نحوه قرارگیری خطوط انتقال فشار و مدیریت چگالش نیز می‌تواند روی عملکرد اندازه‌گیری اثر بگذارد.
بنابراین نصب تجهیزات فقط براساس محل فلنج انجام نمی‌شود و آرایش Impulse Line، محل ترانسمیتر و شرایط دمایی نیز باید مطابق طراحی Instrumentation انجام شود.
تأثیر قطر اوریفیس بر اندازه‌گیری جریان
یکی از مهم‌ترین پارامترها در طراحی Orifice Plate، نسبت قطر سوراخ به قطر داخلی لوله است که معمولاً با Beta Ratio بیان می‌شود.
افزایش یا کاهش قطر سوراخ می‌تواند اختلاف فشار ایجادشده را تغییر دهد.
اگر سوراخ بسیار بزرگ باشد، اختلاف فشار ممکن است برای محدوده اندازه‌گیری مورد نظر کافی نباشد. از طرف دیگر، کاهش بیش از حد قطر سوراخ می‌تواند افت فشار دائمی را افزایش دهد.
به همین دلیل، قطر سوراخ باید براساس محدوده دبی، خواص سیال، قطر لوله و افت فشار مجاز محاسبه شود.
افت فشار دائمی در سیستم اوریفیس
یکی از محدودیت‌های روش اوریفیس، وجود Permanent Pressure Loss است.
در این روش، بخشی از فشار سیال در اثر ایجاد محدودیت و آشفتگی جریان به‌صورت دائمی از دست می‌رود.
این موضوع در سیستم‌هایی که مصرف انرژی اهمیت دارد باید مورد توجه قرار گیرد. هرچه افت فشار دائمی بیشتر باشد، ممکن است توان مورد نیاز برای انتقال سیال نیز افزایش پیدا کند.
بنابراین هنگام انتخاب روش اندازه‌گیری دبی، باید دقت مورد نیاز، هزینه، فضای نصب و افت فشار مجاز به‌صورت هم‌زمان بررسی شوند.
طول مستقیم مورد نیاز در دو طرف اوریفیس
برای ایجاد شرایط مناسب جریان، معمولاً لازم است در اطراف محل نصب اوریفیس طول مشخصی از لوله مستقیم وجود داشته باشد.
وجود زانو، شیر، سه‌راهی، Reducer یا سایر اغتشاشات نزدیک به صفحه می‌تواند پروفایل سرعت را تغییر دهد.
این موضوع ممکن است دقت اندازه‌گیری را کاهش دهد یا باعث افزایش عدم قطعیت شود.
مقدار طول مستقیم مورد نیاز به استاندارد، نوع تجهیز، نسبت Beta و نوع اغتشاشات بالادست و پایین‌دست بستگی دارد.
بنابراین فاصله دقیق نباید به‌صورت یک عدد ثابت برای تمام پروژه‌ها در نظر گرفته شود.
استانداردهای مرتبط با اوریفیس فلنج
طراحی و اندازه‌گیری جریان با اوریفیس معمولاً براساس استانداردهای مشخص انجام می‌شود.
استاندارد ISO 5167 یکی از مراجع مهم برای اندازه‌گیری جریان با تجهیزات مبتنی بر اختلاف فشار، از جمله صفحات اوریفیس، محسوب می‌شود.
در طراحی فلنج‌ها نیز بسته به سیستم ممکن است استانداردهایی مانند ASME B16.5 برای فلنج‌های پایپینگ مورد استفاده قرار گیرد.
برای انتخاب و اجرای سیستم باید مشخص شود که کدام ویرایش و بخش استاندارد در پروژه الزام‌آور است.
همچنین متریال فلنج و صفحه می‌تواند تحت استانداردهای متریال جداگانه قرار داشته باشد و این استانداردها باید با مشخصات خرید تطبیق داده شوند.
نصب اوریفیس فلنج
نصب صحیح یکی از عوامل اصلی در عملکرد سیستم اندازه‌گیری است.
پیش از نصب باید سطح فلنج‌ها تمیز و عاری از آلودگی، براده و آسیب باشد. صفحه اوریفیس باید بدون تغییر شکل و با جهت صحیح در محل خود قرار گیرد.
گسکت نباید وارد مسیر داخلی جریان شود یا به شکلی نصب شود که هندسه سوراخ اوریفیس را تغییر دهد.
فلنج‌ها باید هم‌راستا باشند و پیچ‌ها به‌صورت یکنواخت و مطابق روش اجرایی سفت شوند.
همچنین نقاط برداشت فشار باید در موقعیت مشخص خود قرار گیرند و خطوط Impulse به‌گونه‌ای نصب شوند که احتمال تجمع گاز، مایع یا ذرات در شرایط نامناسب کاهش پیدا کند.
خطاهای رایج در نصب اوریفیس
برخی خطاهای اجرایی می‌توانند دقت سیستم را کاهش دهند:
- نصب صفحه با جهت اشتباه
- آسیب‌دیدگی لبه سوراخ
- استفاده از گسکت نامناسب
- ورود گسکت به داخل مسیر جریان
- نصب نادرست Pressure Tap
- نبود طول مستقیم کافی
- هم‌راستا نبودن فلنج‌ها
- آلودگی سطح صفحه
- اشتباه در قطر سوراخ
- اتصال نادرست Impulse Line
- عدم توجه به شرایط دما و چگالش
- استفاده از مشخصات صفحه متفاوت از محاسبات طراحی
در سیستم‌های دقیق، حتی خطاهای ظاهراً کوچک در نصب می‌توانند باعث ایجاد خطای قابل توجه در اندازه‌گیری دبی شوند.
مزایا و محدودیت‌های اوریفیس فلنج
از مهم‌ترین مزایای این روش می‌توان به ساختار نسبتاً ساده، عدم وجود قطعات متحرک در صفحه اوریفیس، امکان استفاده در سایزهای مختلف و قابلیت استفاده در بسیاری از خطوط فرآیندی اشاره کرد.
هزینه اولیه برخی سیستم‌های اوریفیس نیز در مقایسه با بعضی فناوری‌های پیشرفته اندازه‌گیری می‌تواند مناسب باشد.
در مقابل، افت فشار دائمی، نیاز به نصب دقیق، حساسیت به شرایط جریان و نیاز به محاسبات صحیح از محدودیت‌های آن محسوب می‌شوند.
همچنین برای سیالات دارای ذرات جامد، جریان‌های چندفازی یا شرایط بسیار ناپایدار، انتخاب نوع صفحه و روش اندازه‌گیری باید با دقت بیشتری انجام شود.
عوامل مؤثر بر قیمت اوریفیس فلنج
قیمت مجموعه اوریفیس تنها به خود فلنج وابسته نیست.
عواملی مانند موارد زیر می‌توانند بر قیمت تأثیر بگذارند:
- سایز خط
- کلاس فشار
- متریال فلنج
- متریال Orifice Plate
- نوع و محل Pressure Tap
- استاندارد طراحی
- نوع گسکت
- تجهیزات جانبی
- نیاز به ترانسمیتر اختلاف فشار
- مدارک متریال و تست
- ماشین‌کاری و دقت ساخت
- برند سازنده
یک مجموعه ساده اوریفیس فلنج را نمی‌توان از نظر قیمت با سیستمی که همراه با صفحه محاسبه‌شده، ترانسمیتر، منیفولد و مدارک مهندسی ارائه می‌شود مقایسه کرد.
هنگام خرید اوریفیس فلنج چه اطلاعاتی لازم است؟
برای طراحی یا استعلام قیمت بهتر است اطلاعات زیر مشخص باشد:
- سایز خط
- کلاس فشار
- جنس و گرید فلنج
- نوع سیال
- فشار و دمای کاری
- حداقل و حداکثر دبی
- چگالی یا Specific Gravity
- ویسکوزیته در صورت نیاز
- فشار بخار برای مایعات در شرایط مربوطه
- نوع Orifice Plate
- قطر سوراخ محاسبه‌شده یا اطلاعات لازم برای طراحی آن
- نوع Pressure Tap
- استاندارد اندازه‌گیری
- نوع گسکت
- نیاز به DP Transmitter
- مدارک متریال و تست
در پروژه‌های نفت، گاز و پتروشیمی، این اطلاعات باید با Instrument Data Sheet، P&ID، Line List و Piping Specification تطبیق داده شوند.
کاربرد اوریفیس فلنج بر اساس شرایط فرآیند
اوریفیس فلنج یکی از اجزای مهم سیستم‌های اندازه‌گیری جریان مبتنی بر اختلاف فشار است و در بسیاری از خطوط صنعتی برای اندازه‌گیری جریان گاز، مایع و بخار مورد استفاده قرار می‌گیرد.
عملکرد این سیستم به همکاری چند جزء وابسته است؛ فلنج، صفحه اوریفیس، Pressure Tap، خطوط Impulse و ترانسمیتر اختلاف فشار باید به‌صورت هماهنگ طراحی و نصب شوند.
انتخاب صحیح نیز تنها به سایز فلنج محدود نمی‌شود. قطر داخلی خط، قطر سوراخ اوریفیس، Beta Ratio، نوع سیال، فشار، دما، محدوده دبی، طول مستقیم و افت فشار مجاز همگی باید در محاسبات لحاظ شوند.
در نهایت، زمانی می‌توان از یک سیستم اوریفیس فلنج انتظار اندازه‌گیری قابل‌اعتماد داشت که صفحه اوریفیس براساس شرایط واقعی فرآیند طراحی شده، فلنج و نقاط برداشت فشار مطابق استاندارد اجرا شده و نصب کل مجموعه با دقت انجام شده باشد.
