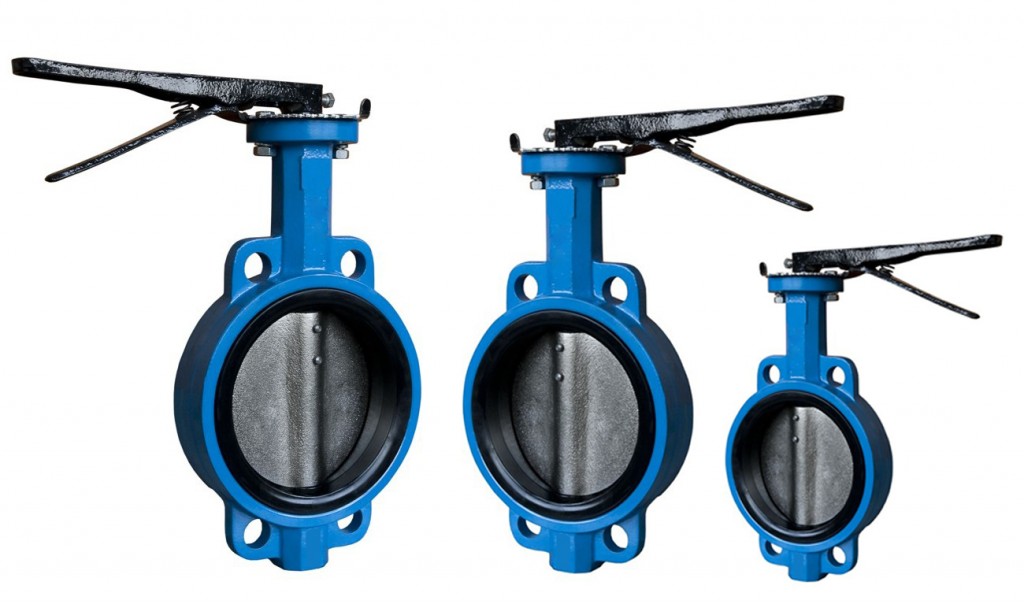

شیر پروانه‌ای ویفری دیسک کروم؛ مزایا، مشخصات و کاربردها

شیر پروانه‌ای ویفری با دیسک کروم یکی از انواع شیرهای پروانه‌ای است که در آن سطح یا جنس دیسک با استفاده از متریال یا پوشش‌های پایه کروم، برای افزایش مقاومت در برابر سایش، خوردگی یا شرایط کاری خاص طراحی می‌شود. در این شیر، بدنه به‌صورت ویفری بین دو فلنج خط لوله قرار می‌گیرد و دیسک با چرخش حول محور خود، مسیر عبور سیال را باز یا بسته می‌کند.

استفاده از دیسک کروم می‌تواند در سرویس‌هایی که مقاومت سطح دیسک اهمیت دارد، یک مزیت محسوب شود. با این حال، عبارت «دیسک کروم» می‌تواند به طراحی‌ها و متریال‌های مختلفی اشاره داشته باشد؛ بنابراین هنگام انتخاب باید مشخص شود که منظور آلیاژ پایه کروم، پوشش کروم یا نوع خاصی از فولاد مقاوم به سایش است.

شیر پروانه‌ای ویفری دیسک کروم چیست؟

شیر پروانه‌ای ویفری نوعی Butterfly Valve است که بدون داشتن فلنج‌های بزرگ در دو طرف بدنه، بین فلنج‌های خط نصب می‌شود.

در مرکز شیر، یک دیسک قرار دارد که با چرخش ۹۰ درجه‌ای، وضعیت عبور جریان را تغییر می‌دهد.

در مدل دارای دیسک کروم، هدف از انتخاب این متریال یا پوشش معمولاً افزایش مقاومت سطح دیسک در برابر شرایطی مانند سایش، خوردگی یا تماس مداوم با سیال است.

عملکرد واقعی دیسک کروم به نوع دقیق متریال، ضخامت و روش اعمال پوشش، کیفیت سطح و شرایط سرویس وابسته است.

چرا دیسک کروم در شیر پروانه‌ای اهمیت دارد؟

دیسک یکی از مهم‌ترین اجزای داخلی شیر پروانه‌ای است و به‌طور مستقیم در مسیر جریان قرار دارد.

اگر سیال حاوی ذرات جامد، مواد خورنده یا ترکیباتی باشد که بتوانند سطح دیسک را تحت تأثیر قرار دهند، انتخاب متریال مناسب اهمیت بیشتری پیدا می‌کند.

در چنین شرایطی استفاده از طراحی‌های مقاوم‌تر می‌تواند به موارد زیر کمک کند:

• افزایش مقاومت سطح در برابر سایش
• کاهش آسیب ناشی از خوردگی در سرویس‌های سازگار
• افزایش دوام دیسک
• حفظ کیفیت سطح در طول بهره‌برداری
• کاهش احتمال آسیب زودهنگام به سطح دیسک

البته عملکرد واقعی باید بر اساس نوع پوشش یا آلیاژ کرومی و شرایط سرویس ارزیابی شود.

دیسک کروم در برابر دیسک استنلس استیل

دیسک کروم و دیسک استنلس استیل را نمی‌توان صرفاً بر اساس نام متریال با یکدیگر مقایسه کرد.

در دیسک استنلس استیل، مقاومت خوردگی عمدتاً از ترکیب آلیاژی فولاد زنگ‌نزن ناشی می‌شود؛ در حالی که در برخی طراحی‌های موسوم به دیسک کروم، ممکن است یک پوشش سخت کرومی روی فلز پایه اعمال شده باشد.

بنابراین باید مشخص شود که محصول موردنظر دارای:

• آلیاژ پایه کروم
• پوشش سخت کرومی
• فولاد با پوشش کروم
• یا متریال دیگری با سطح کروم‌دار

است.

این تفاوت برای انتخاب شیر در سرویس‌های صنعتی اهمیت زیادی دارد.

مشخصات فنی شیر پروانه‌ای ویفری دیسک کروم

مشخصات دقیق این شیر به سازنده و طراحی محصول وابسته است. پارامترهای مهم معمولاً شامل موارد زیر هستند:

مشخصه	توضیحات
نوع شیر	Butterfly Valve
نوع اتصال	Wafer
جنس یا پوشش دیسک	کروم یا طراحی پایه کروم، وابسته به مدل
جنس بدنه	چدن، چدن داکتیل، فولاد یا سایر متریال‌ها
جنس شفت	وابسته به طراحی
نوع سیت	EPDM، NBR، PTFE، فلزی و سایر گزینه‌ها
مکانیزم	ربع‌گرد
نوع عملگر	اهرمی، گیربکسی، پنوماتیک یا برقی
فشار کاری	وابسته به مدل و دمای کاری
دمای کاری	وابسته به متریال سیت و طراحی
کاربرد	آب، تأسیسات و سرویس‌های صنعتی متناسب

بنابراین عبارت «دیسک کروم» به‌تنهایی برای تعیین فشار، دما یا محدوده کاربرد شیر کافی نیست.

ساختار دیسک کروم در شیر پروانه‌ای

دیسک معمولاً به شفت متصل است و با چرخش شفت، حول محور خود حرکت می‌کند.

اگر دیسک دارای پوشش کرومی باشد، کیفیت اتصال پوشش به فلز پایه اهمیت زیادی دارد. ضخامت پوشش، روش اعمال، سختی سطح و مقاومت آن در برابر شرایط سرویس می‌تواند روی عملکرد نهایی تأثیرگذار باشد.

در طراحی‌های دیگر ممکن است خود آلیاژ دیسک دارای ترکیبات کرومی باشد.

به همین دلیل در زمان خرید باید مشخصات متریال در کاتالوگ یا دیتاشیت بررسی شود و صرفاً به عنوان تجاری «دیسک کروم» اکتفا نشود.

مزایای دیسک کروم در شیر پروانه‌ای ویفری

بسته به طراحی و نوع پوشش، دیسک کروم می‌تواند مزایایی داشته باشد:

• مقاومت سطحی مناسب در برابر سایش
• افزایش سختی سطح در برخی طراحی‌ها
• مقاومت مناسب در برابر خوردگی در شرایط سازگار
• دوام بیشتر سطح دیسک
• مناسب بودن برای برخی سرویس‌های صنعتی
• امکان استفاده در خطوطی که مقاومت سطحی اهمیت دارد

با این حال، این مزایا برای تمام محصولات دارای عنوان «دیسک کروم» یکسان نیستند و باید مشخصات دقیق سازنده بررسی شود.

مقاومت دیسک کروم در برابر سایش

یکی از دلایل استفاده از پوشش‌های سخت کرومی در تجهیزات صنعتی، افزایش مقاومت سطح در برابر سایش است.

در خطوطی که سیال حاوی ذرات جامد است، حرکت مداوم سیال و ذرات می‌تواند باعث فرسایش سطح اجزای داخلی شود.

دیسک با سطح مقاوم‌تر می‌تواند در شرایط مناسب عملکرد مطلوب‌تری داشته باشد؛ اما انتخاب شیر برای سیالات ساینده باید با توجه به سرعت جریان، اندازه و غلظت ذرات، طراحی دیسک و سیت انجام شود.

بنابراین نمی‌توان هر شیر پروانه‌ای با دیسک کروم را برای تمام سیالات ساینده مناسب دانست.

تأثیر سیت بر عملکرد دیسک کروم

جنس دیسک تنها یکی از عوامل مؤثر بر عملکرد شیر است. سیت نیز نقش بسیار مهمی در آب‌بندی دارد.

ممکن است یک شیر دارای دیسک مقاوم در برابر سایش باشد، اما سیت آن برای دما یا ترکیب شیمیایی سیال مناسب نباشد.

برخی متریال‌های رایج سیت عبارت‌اند از:

• EPDM
• NBR
• PTFE
• سیت‌های فلزی

انتخاب سیت باید بر اساس نوع سیال، دما، فشار و شرایط کاری انجام شود.

کاربرد شیر پروانه‌ای ویفری دیسک کروم

خطوط صنعتی

در برخی خطوط صنعتی که مقاومت سطح دیسک اهمیت دارد، می‌توان از طراحی‌های دارای دیسک یا پوشش کرومی استفاده کرد.

نوع صنعت و شرایط سرویس تعیین می‌کند که این انتخاب تا چه اندازه مناسب باشد.

صنایع شیمیایی

در سرویس‌های شیمیایی، انتخاب متریال دیسک باید با ترکیب شیمیایی سیال هماهنگ باشد.

کروم به‌تنهایی تضمین‌کننده مقاومت در برابر تمام مواد شیمیایی نیست و باید مقاومت متریال مشخص در برابر ماده موردنظر بررسی شود.

خطوط دارای ذرات جامد

در برخی خطوطی که سیال دارای ذرات معلق است، مقاومت سایشی سطح دیسک اهمیت پیدا می‌کند.

در این شرایط علاوه بر دیسک، سیت و طراحی داخلی شیر نیز باید برای سرویس موردنظر مناسب باشند.

آب و فاضلاب

در برخی شبکه‌های آب و فاضلاب نیز ممکن است شیر پروانه‌ای با دیسک مقاوم در برابر خوردگی یا سایش مورد استفاده قرار گیرد.

نوع دقیق دیسک و سیت باید بر اساس کیفیت سیال و شرایط شبکه انتخاب شود.

دیسک کروم برای چه سیالاتی مناسب است؟

نمی‌توان یک فهرست ثابت از سیالات را برای تمام دیسک‌های کروم ارائه کرد.

برای انتخاب صحیح باید مشخصات زیر بررسی شوند:

• ترکیب شیمیایی سیال
• غلظت مواد خورنده
• دمای کاری
• فشار کاری
• سرعت جریان
• وجود ذرات جامد
• میزان سایش
• احتمال خوردگی
• سازگاری سیت با سیال

پس از بررسی این موارد می‌توان مشخص کرد که دیسک کروم، استنلس استیل یا متریال دیگری گزینه مناسب‌تری است.

تفاوت دیسک کروم و دیسک چدنی

دیسک‌های چدنی برای برخی کاربردهای عمومی مورد استفاده قرار می‌گیرند، در حالی که دیسک‌های دارای پوشش یا متریال کرومی می‌توانند برای شرایطی که مقاومت سطح اهمیت بیشتری دارد، مورد توجه قرار گیرند.

ویژگی	دیسک کروم	دیسک چدنی
سختی سطح	در برخی طراحی‌ها بالا	وابسته به نوع چدن
مقاومت سایشی	می‌تواند بالا باشد	وابسته به متریال و پوشش
مقاومت خوردگی	وابسته به نوع پوشش یا آلیاژ	وابسته به متریال و پوشش
کاربرد	سرویس‌های صنعتی متناسب	بسیاری از کاربردهای عمومی
هزینه	معمولاً وابسته به نوع پوشش و متریال	معمولاً اقتصادی‌تر
انتخاب نهایی	بر اساس شرایط سرویس	بر اساس شرایط سرویس

این مقایسه کلی است و مشخصات واقعی باید از دیتاشیت همان شیر بررسی شود.

شیر پروانه‌ای ویفری دیسک کروم با گیربکس

در سایزهای بزرگ‌تر یا شیرهایی که گشتاور عملکرد بالاتری دارند، می‌توان از گیربکس دستی استفاده کرد.

گیربکس با افزایش گشتاور خروجی، باز و بسته کردن شیر را برای اپراتور ساده‌تر می‌کند.

انتخاب گیربکس باید بر اساس گشتاور واقعی شیر انجام شود. پارامترهایی مانند Breakaway Torque، Running Torque و Seating Torque می‌توانند در انتخاب عملگر اهمیت داشته باشند.

شیر پروانه‌ای دیسک کروم با اکچویتور

در صورت نیاز به عملکرد خودکار، شیر ویفری می‌تواند به اکچویتور پنوماتیک یا برقی مجهز شود.

انتخاب اکچویتور باید بر اساس:

• گشتاور مورد نیاز شیر
• فشار کاری
• نوع سیت
• شرایط سرویس
• سرعت عملکرد
• نوع فرمان کنترلی

انجام شود.

بنابراین قطر شیر به‌تنهایی برای انتخاب اکچویتور کافی نیست.

آیا دیسک کروم برای کنترل جریان مناسب است؟

شیر پروانه‌ای در درجه اول برای قطع و وصل جریان استفاده می‌شود.

برخی مدل‌ها می‌توانند در شرایط مشخص برای تنظیم جریان نیز مورد استفاده قرار گیرند، اما قابلیت Throttling به طراحی دیسک، سرعت جریان، افت فشار و مشخصات سازنده بستگی دارد.

در سرویس‌هایی که کنترل دقیق و مداوم دبی اهمیت دارد، باید بررسی شود که آیا شیر پروانه‌ای برای این وظیفه مناسب است یا یک Control Valve گزینه بهتری خواهد بود.

استانداردهای شیر پروانه‌ای ویفری

استاندارد مورد استفاده به نوع شیر، متریال و کاربرد آن بستگی دارد.

API 609 یکی از استانداردهای شناخته‌شده در حوزه شیرهای پروانه‌ای است و مدل‌های Wafer و Lug را پوشش می‌دهد.

EN 593 نیز برای شیرهای پروانه‌ای فلزی صنعتی مورد استفاده قرار می‌گیرد.

برای ابعاد، فلنج‌ها و تست نیز ممکن است استانداردهای جداگانه‌ای در مشخصات محصول ذکر شود.

بنابراین هنگام خرید باید استانداردهای دقیق مدل موردنظر در دیتاشیت بررسی شوند.

نکات مهم نصب شیر پروانه‌ای ویفری دیسک کروم

برای نصب صحیح باید چند نکته رعایت شود:

1. فلنج‌های خط کاملاً هم‌راستا باشند.
2. داخل لوله از ذرات و اجسام خارجی پاک شود.
3. فضای کافی برای چرخش دیسک وجود داشته باشد.
4. فلنج‌ها برای قرار گرفتن شیر با نیروی اضافی به سمت یکدیگر کشیده نشوند.
5. نوع گسکت مطابق طراحی شیر انتخاب شود.
6. پیچ‌های فلنج به‌صورت یکنواخت سفت شوند.
7. پیش از راه‌اندازی، حرکت کامل دیسک بررسی شود.

در برخی مدل‌ها باید هنگام نصب، وضعیت دیسک به‌گونه‌ای باشد که با فلنج یا اجزای داخلی خط برخورد نکند.

نگهداری شیر پروانه‌ای دیسک کروم

دیسک کروم نیز مانند سایر اجزای شیر به بازرسی دوره‌ای نیاز دارد.

موارد مهم در بازرسی عبارت‌اند از:

• بررسی وضعیت سطح دیسک
• کنترل خوردگی یا آسیب پوشش
• بررسی سیت
• کنترل نشتی
• بررسی وضعیت شفت
• کنترل گیربکس یا اکچویتور
• بررسی عملکرد باز و بسته شدن
• بررسی وجود رسوب یا ذرات روی دیسک

در صورتی که دیسک دارای پوشش کرومی باشد، آسیب یا جداشدگی پوشش باید جدی گرفته شود؛ زیرا عملکرد پوشش به سلامت اتصال آن با سطح پایه وابسته است.

قیمت شیر پروانه‌ای ویفری دیسک کروم

قیمت این نوع شیر به عوامل مختلفی بستگی دارد:

• سایز
• فشار کاری
• جنس بدنه
• نوع و گرید دیسک
• نوع پوشش کرومی
• جنس سیت
• جنس شفت
• برند سازنده
• نوع عملگر
• استاندارد تولید و تست

به همین دلیل، دو شیر پروانه‌ای ویفری با عنوان مشابه «دیسک کروم» ممکن است از نظر قیمت و عملکرد تفاوت قابل‌توجهی داشته باشند.

انتخاب صحیح دیسک کروم برای شیر پروانه‌ای ویفری

در انتخاب شیر پروانه‌ای ویفری با دیسک کروم، بهتر است تمرکز فقط روی عبارت «کروم» نباشد. ابتدا باید مشخص شود دیسک از چه متریالی ساخته شده و آیا کروم به‌صورت آلیاژی در ساختار آن وجود دارد یا به‌عنوان پوشش روی سطح اعمال شده است.

سپس باید فشار، دما، نوع سیال، میزان خوردگی، وجود ذرات جامد، سرعت جریان و شرایط نصب بررسی شود.

در کنار دیسک، جنس سیت، شفت و بدنه نیز اهمیت زیادی دارند. در نهایت محصولی انتخاب مناسب محسوب می‌شود که دیسک کروم و سایر اجزای آن با شرایط واقعی سرویس و الزامات فنی پروژه سازگاری داشته باشند.
