لوله زهکش کاروگیت یکی از تجهیزات پرکاربرد در سیستمهای زهکشی زیرزمینی است که برای جمعآوری و هدایت آب اضافی از خاک، اطراف سازهها و برخی محوطههای عمرانی استفاده میشود. ساختار موجدار خارجی این لوله باعث افزایش سختی حلقوی و مقاومت مناسب آن در برابر بارهای خارجی میشود، در حالی که سوراخهای تعبیهشده روی جداره امکان ورود آب از محیط اطراف به داخل لوله را فراهم میکنند.
این نوع لوله با لولههای کاروگیت انتقال آب تفاوت عملکردی دارد. لوله انتقال آب معمولاً برای عبور دادن سیال از داخل یک مسیر به محل دیگر طراحی میشود، اما لوله زهکش وظیفه دارد آب موجود در خاک یا لایههای اطراف را جمعآوری کرده و به نقطه تخلیه منتقل کند. بنابراین طراحی سوراخها، مصالح فیلتر، ژئوتکستایل، بستر، شیب و نحوه خاکریزی اطراف لوله در عملکرد سیستم زهکشی اهمیت زیادی دارد.
لوله زهکش کاروگیت چیست؟

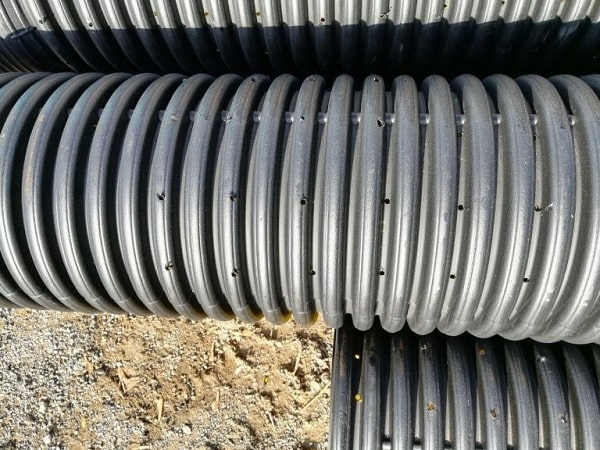

لوله زهکش کاروگیت معمولاً از پلیاتیلن یا مواد پلیمری مناسب برای کاربردهای زیرزمینی تولید میشود و سطح خارجی آن دارای پروفیل موجدار است. این ساختار باعث میشود لوله با وجود وزن نسبتاً پایین، سختی حلقوی مناسبی داشته باشد و بتواند در شرایط دفنشده عملکرد مطلوبی ارائه دهد.
تفاوت اصلی این لوله با مدلهای بدون سوراخ، وجود منافذ یا سوراخهای زهکشی روی جداره است. آب موجود در خاک از طریق این منافذ وارد لوله شده و سپس به کمک شیب داخلی مسیر به سمت خروجی هدایت میشود.
عملکرد واقعی سیستم فقط به خود لوله وابسته نیست. نوع خاک اطراف، اندازه مصالح فیلتر، کیفیت ژئوتکستایل، میزان گرفتگی منافذ، عمق نصب، شیب خط و نحوه اجرای ترانشه همگی میتوانند ظرفیت زهکشی را تحت تأثیر قرار دهند.
تفاوت لوله زهکش کاروگیت با لوله کاروگیت معمولی
یکی از مهمترین موارد هنگام انتخاب این محصولات، تشخیص تفاوت بین لوله زهکش و لوله کاروگیت انتقال سیال است.
لوله زهکش دارای سوراخ یا شیارهایی روی جداره است تا آب از محیط بیرون وارد لوله شود. در مقابل، لوله کاروگیت بسته برای انتقال آب، فاضلاب یا سایر سیالات طراحی میشود و نباید اجازه ورود آب از خاک اطراف به داخل مسیر را بدهد.
| ویژگی | لوله زهکش کاروگیت | لوله کاروگیت انتقال آب |
|---|---|---|
| وجود سوراخ | معمولاً دارد | معمولاً ندارد |
| وظیفه اصلی | جمعآوری آب از خاک | انتقال سیال |
| محل کاربرد | زهکشی زیرزمینی | شبکه انتقال |
| نیاز به فیلتر اطراف | معمولاً مهم | بسته به کاربرد |
| کنترل ورود آب | هدف اصلی | معمولاً باید از ورود آب خارجی جلوگیری شود |
| شیب مسیر | برای تخلیه آب اهمیت دارد | بسته به سیستم و نوع جریان |
بنابراین استفاده از لوله بسته به جای لوله زهکش یا برعکس، بدون بررسی طراحی سیستم میتواند عملکرد شبکه را مختل کند.
موارد استفاده از لوله زهکش کاروگیت
کاربرد این لوله به یک حوزه خاص محدود نمیشود. هر پروژهای که نیاز به کنترل، جمعآوری یا کاهش آب اضافی در خاک داشته باشد، میتواند در صورت تطابق مشخصات فنی از سیستم زهکش کاروگیت استفاده کند.
زهکشی زمینهای کشاورزی
یکی از مهمترین کاربردهای لوله زهکش کاروگیت در زمینهای کشاورزی است. تجمع آب در ناحیه ریشه میتواند شرایط نامناسبی برای رشد گیاه ایجاد کند و در خاکهای با نفوذپذیری پایین، مشکل آبماندگی شدیدتر میشود.
در این سیستم، لولههای سوراخدار در عمق مشخصی از زمین نصب میشوند و آب اضافی از طریق منافذ وارد لوله میشود. سپس آب جمعآوریشده به کانال، منهول، حوضچه یا خروجی مناسب هدایت میشود.
عمق، فاصله بین خطوط زهکش و قطر لوله باید بر اساس نوع خاک، سطح آب زیرزمینی، نیاز آبی محصول، میزان نفوذپذیری و شرایط توپوگرافی زمین تعیین شود و نمیتوان یک آرایش ثابت را برای تمام مزارع مناسب دانست.
کنترل سطح آب زیرزمینی
در مناطقی که سطح آب زیرزمینی بالا قرار دارد، زهکش زیرزمینی میتواند برای کنترل ارتفاع آب و کاهش اشباع خاک مورد استفاده قرار گیرد.
لولههای زهکش در عمق مشخص قرار میگیرند و آب از طریق منافذ وارد شبکه میشود. کاهش سطح آب زیرزمینی میتواند شرایط مناسبتری برای بهرهبرداری از زمین یا اجرای برخی پروژههای عمرانی ایجاد کند.
در چنین کاربردی، طراحی شبکه باید بر اساس اطلاعات هیدروژئولوژیکی، نفوذپذیری خاک و ظرفیت تخلیه انجام شود.
زهکشی اطراف فونداسیون ساختمان
در ساختمانها و سازههای زیرزمینی، تجمع آب در اطراف فونداسیون میتواند فشار هیدرواستاتیکی را افزایش دهد و در صورت وجود مسیرهای نفوذ، باعث ورود رطوبت به سازه شود.
لوله زهکش کاروگیت میتواند در سیستم زهکشی پیرامونی ساختمان مورد استفاده قرار گیرد. این لوله معمولاً در مجاورت فونداسیون و درون لایهای از مصالح دانهبندیشده قرار داده میشود تا آب اطراف سازه جمعآوری و به محل تخلیه هدایت شود.
اجرای صحیح این سیستم باید همراه با آببندی سازه، عایقکاری و جزئیات مناسب فونداسیون انجام شود. لوله زهکش بهتنهایی جایگزین سیستم آببندی سازه نیست.
زهکشی دیوارهای حائل
پشت دیوارهای حائل، تجمع آب میتواند فشار جانبی وارد بر سازه را افزایش دهد. به همین دلیل در بسیاری از سیستمهای دیوار حائل، پیشبینی مسیر تخلیه آب اهمیت دارد.
لوله زهکش سوراخدار میتواند در قسمت پایین دیوار یا پشت لایه زهکش قرار گیرد تا آب جمعشده در مصالح پشت دیوار به سمت خروجی هدایت شود.
محل قرارگیری لوله، نوع مصالح زهکشی، فیلتر ژئوتکستایل و ظرفیت تخلیه باید بر اساس طراحی سازه و شرایط خاک تعیین شود. در این کاربرد، انسداد مسیر زهکشی میتواند عملکرد سیستم را بهطور قابل توجهی کاهش دهد.
زهکشی محوطه و فضای سبز
در محوطههای بزرگ، پارکها، زمینهای چمن، باغها و فضاهای سبز ممکن است در برخی نقاط آب تجمع پیدا کند. نصب شبکه زهکش زیرزمینی میتواند برای جمعآوری آب اضافی مورد استفاده قرار گیرد.
لولههای سوراخدار در مسیرهای مشخص قرار میگیرند و آب از لایه خاک وارد سیستم میشود. طراحی باید بهگونهای باشد که ظرفیت لوله با میزان آب ورودی و شرایط خاک هماهنگ باشد.
در محوطههایی که ماشینآلات یا خودرو از روی مسیر عبور میکنند، عمق نصب و مقاومت حلقوی لوله نیز باید متناسب با بارگذاری سطحی انتخاب شود.
زهکشی زمینهای ورزشی
زمینهای فوتبال، چمنهای ورزشی، زمینهای گلف و سایر محوطههای ورزشی به سیستم مدیریت آب سطحی و زیرسطحی نیاز دارند.
در این پروژهها، لولههای زهکش معمولاً در یک شبکه منظم و در زیر لایههای زهکشی نصب میشوند تا آب اضافی با سرعت مناسب از محدوده بازی خارج شود.
فاصله خطوط، عمق نصب، جنس مصالح اطراف لوله و شیب شبکه باید با توجه به نوع زمین، شدت بارندگی، جنس خاک و استاندارد طراحی پروژه مشخص شود.
زهکشی راهها و مسیرهای عبور
آب جمعشده در اطراف جاده، مسیر دسترسی و محوطههای عبور خودرو میتواند باعث کاهش ظرفیت باربری خاک و ایجاد نشست یا آسیب در روسازی شود.
در برخی پروژهها از سیستمهای زهکش زیرزمینی برای کنترل آب در کنار یا زیر مسیر استفاده میشود. لوله زهکش آب را از لایههای اطراف جمعآوری کرده و به خروجی مناسب منتقل میکند.
در این کاربرد، طراحی زهکش باید با ساختار روسازی، نوع خاک زیرین، بار ترافیکی و سیستم دفع آب سطحی هماهنگ باشد.
زهکشی پارکینگ و محوطه صنعتی
در پارکینگها و محوطههای صنعتی، تجمع آب در زیر روسازی یا اطراف سازهها میتواند باعث کاهش کیفیت بستر و ایجاد مشکلات اجرایی شود.
لوله زهکش کاروگیت در برخی سیستمهای زیرسطحی برای جمعآوری آب و انتقال آن به نقاط تخلیه استفاده میشود. در این پروژهها، مقاومت لوله در برابر بارهای سطحی و کیفیت خاکریزی اطراف آن اهمیت زیادی دارد.
زهکشی تونل و سازههای زیرزمینی
در تونلها، زیرزمینها و سازههای مدفون، کنترل آب نفوذی یکی از بخشهای مهم طراحی است. سیستم زهکشی میتواند آب را از پشت لایههای سازهای یا پوششهای زهکش جمعآوری کرده و به مسیر تخلیه منتقل کند.
در چنین کاربردهایی، نوع لوله، قطر، ظرفیت هیدرولیکی، مقاومت شیمیایی و شرایط محیطی باید دقیقاً با مشخصات پروژه هماهنگ باشد.
استفاده از لوله زهکش در قنات و آبهای زیرزمینی
در برخی پروژههای اصلاح مسیر آب یا کنترل آب زیرسطحی، ممکن است از لولههای زهکش برای جمعآوری آب استفاده شود. با این حال، کاربرد آن در قنات یا سازههای مشابه باید با توجه به هدف پروژه، دبی آب، شرایط خاک و نحوه اتصال به مسیر اصلی طراحی شود.
لوله زهکش نباید بدون بررسی هیدرولیکی مستقیماً جایگزین اجزای سنتی یا اصلی قنات شود. در پروژههای زیرزمینی، پایداری دیوارهها، کنترل رسوب و امکان بازرسی مسیر اهمیت زیادی دارد.
کاربرد لوله زهکش کاروگیت در کنترل آب اطراف فونداسیون
در ساختمانهایی که تراز فونداسیون پایینتر از سطح آب یا زمین اطراف قرار دارد، طراحی زهکشی پیرامونی اهمیت بیشتری پیدا میکند.
لوله زهکش معمولاً در پایینترین بخش مسیر پیرامونی قرار میگیرد تا آب جمعشده را به سمت چاهک، منهول یا نقطه تخلیه هدایت کند. اطراف لوله نیز با مصالح دانهای مناسب پر میشود تا آب بتواند بهراحتی به منافذ برسد.
در این سیستم باید بین زهکشی آب و آببندی سازه تفاوت قائل شد. زهکش برای مدیریت آب اطراف سازه است، در حالی که عایقکاری و آببندی وظیفه جلوگیری از نفوذ آب به داخل سازه را بر عهده دارند.
نقش ژئوتکستایل در سیستم زهکش کاروگیت
ژئوتکستایل در بسیاری از پروژههای زهکشی برای کنترل ورود ذرات ریز خاک به سیستم مورد استفاده قرار میگیرد. اگر ذرات خاک وارد منافذ لوله یا فضای خالی مصالح زهکش شوند، به مرور ظرفیت انتقال آب کاهش پیدا میکند.
ژئوتکستایل میتواند بهعنوان یک لایه فیلتر میان خاک طبیعی و مصالح زهکشی عمل کند. انتخاب نوع و مشخصات آن باید بر اساس دانهبندی خاک، نفوذپذیری، شرایط آب و طراحی پروژه انجام شود.
استفاده از هر نوع پارچه یا ژئوتکستایل بدون بررسی مشخصات فنی صحیح نیست؛ زیرا خصوصیات فیلتراسیون، نفوذپذیری و مقاومت مکانیکی محصولات با یکدیگر تفاوت دارند.
اهمیت مصالح اطراف لوله زهکش
لوله زهکش به تنهایی نمیتواند آب موجود در حجم زیادی از خاک را به شکل مؤثر جمعآوری کند. مصالح اطراف لوله نقش مهمی در ایجاد مسیر مناسب برای حرکت آب دارند.
معمولاً از مصالح دانهای با قابلیت زهکشی مناسب در اطراف لوله استفاده میشود. این مصالح باید به اندازهای نفوذپذیر باشند که آب بتواند به سمت لوله حرکت کند و در عین حال شرایط لازم برای جلوگیری از ورود بیش از حد ذرات ریز به منافذ فراهم شود.
نوع مصالح، ضخامت لایه و روش اجرای آن باید بر اساس شرایط خاک و مشخصات پروژه تعیین شود.
نحوه قرارگیری سوراخهای لوله زهکش
یکی از نکات اجرایی مهم، جهت و آرایش سوراخهای لوله است. این موضوع در همه محصولات یکسان نیست و باید بر اساس طراحی کارخانه و مشخصات لوله بررسی شود.
در برخی مدلها سوراخها به شکل خاصی در محیط لوله توزیع شدهاند و در برخی دیگر الگوی مشخصی برای قرارگیری وجود دارد. بنابراین نمیتوان بدون مشاهده دیتاشیت، یک جهت ثابت مانند «همیشه سوراخها رو به پایین» یا «همیشه رو به بالا» را برای تمام مدلها توصیه کرد.
موقعیت سوراخها باید با هدف جمعآوری آب، نوع بستر و روش فیلتراسیون هماهنگ باشد.
انتخاب قطر لوله زهکش کاروگیت
قطر لوله باید بر اساس میزان آب قابل جمعآوری، طول مسیر، شیب، شرایط خروجی و ظرفیت هیدرولیکی مورد نیاز انتخاب شود.
انتخاب قطر بزرگتر همیشه به معنای عملکرد بهتر نیست. اگر ظرفیت ورودی آب از خاک، شیب مسیر یا خروجی نهایی محدود باشد، افزایش قطر لوله الزاماً مشکل را حل نمیکند.
در پروژههای کشاورزی، طول شبکه، سطح زهکشیشده، نوع خاک و دبی طراحی باید برای تعیین قطر مورد توجه قرار گیرند.
اهمیت شیب در سیستم زهکش
پس از ورود آب به لوله، باید امکان حرکت آن به سمت خروجی وجود داشته باشد. در شبکههای ثقلی، شیب یکی از عوامل اصلی ایجاد جریان است.
شیب بیش از حد یا بسیار کم میتواند بسته به شرایط پروژه مشکلاتی ایجاد کند. شیب باید با قطر، ظرفیت جریان، وضعیت زمین و تراز خروجی هماهنگ باشد.
در زمان اجرا، تراز لوله باید در چند نقطه کنترل شود تا از ایجاد نقاط افتادگی یا شکمدادگی که باعث تجمع آب و رسوب میشوند جلوگیری شود.
خطاهای رایج در استفاده از لوله زهکش کاروگیت
یکی از اشتباهات رایج، استفاده از لوله زهکش بدون طراحی فیلتر است. ورود خاک ریزدانه به منافذ میتواند به مرور زمان ظرفیت زهکشی را کاهش دهد.
اشتباه دیگر، انتخاب قطر تنها بر اساس قیمت یا قطر لوله موجود در بازار است. ظرفیت زهکشی باید با شرایط واقعی پروژه هماهنگ باشد.
استفاده از مصالح نامناسب اطراف لوله، عدم تراکم کنترلشده، بیتوجهی به شیب، قرار دادن خروجی در تراز نامناسب و عدم پیشبینی نقاط دسترسی نیز میتوانند باعث کاهش عملکرد سیستم شوند.
همچنین نباید از لوله زهکش سوراخدار برای انتقال تحت فشار استفاده کرد، مگر اینکه محصول مشخصاً برای چنین شرایطی طراحی و تأیید شده باشد.
بازرسی و نگهداری سیستم زهکش
پس از اجرای سیستم، دسترسی به مسیر زیرزمینی دشوار است؛ بنابراین نقاط بازدید و خروجیها اهمیت زیادی دارند. منهولها، حوضچهها و نقاط تخلیه باید در فواصل مناسب و مطابق طراحی پروژه قابل دسترسی باشند.
نشانههایی مانند آبماندگی سطحی، افزایش رطوبت غیرعادی، کاهش ظرفیت زهکشی یا تغییر وضعیت خروجی میتوانند نشاندهنده گرفتگی یا نقص در سیستم باشند.
در صورت نیاز، بررسی مسیر با تجهیزات بازرسی داخلی یا روشهای مناسب پروژه میتواند برای شناسایی محل گرفتگی یا آسیب انجام شود.
عوامل مؤثر بر قیمت اجرای سیستم زهکش کاروگیت
هزینه اجرای سیستم زهکشی فقط به قیمت لوله محدود نمیشود. عوامل زیر میتوانند روی هزینه نهایی اثر بگذارند:
- قطر و طول لوله
- نوع پروفیل و سختی حلقوی
- تعداد سوراخها و الگوی سوراخکاری
- نوع و مقدار مصالح زهکش
- ژئوتکستایل
- عمق ترانشه
- هزینه حفاری
- شرایط خاک
- آب زیرزمینی
- تعداد منهولها و نقاط بازدید
- هزینه حمل و نصب
- عملیات خاکریزی و تراکم
- نیاز به بازسازی سطح
بنابراین هنگام برآورد قیمت، باید کل سیستم زهکشی و عملیات اجرایی در نظر گرفته شود، نه فقط قیمت هر متر لوله.
نکات خرید لوله زهکش کاروگیت
برای خرید این محصول بهتر است اطلاعات فنی پروژه پیش از استعلام قیمت مشخص شود. مهمترین موارد عبارتاند از:
- قطر اسمی
- طول شاخه یا کلاف
- جنس و نوع ماده اولیه
- سختی حلقوی
- نوع پروفیل
- الگوی سوراخکاری
- سطح بازشدگی سوراخها
- نوع اتصال
- مقاومت شیمیایی
- شرایط نصب و عمق دفن
- نوع خاک
- نوع ژئوتکستایل و مصالح فیلتر
- استاندارد یا مشخصات فنی مورد نیاز
- مدارک کنترل کیفیت تولیدکننده
اگر لوله قرار است در مسیر ترافیکی، اطراف فونداسیون یا در زمین کشاورزی استفاده شود، شرایط بارگذاری و محیطی نیز باید در سفارش مشخص شود.
کنترل کیفیت پیش از خاکریزی نهایی
پیش از پوشاندن کامل لوله، وضعیت اتصالات، شیب، تراز، سلامت جداره، مسیر خروجی و کیفیت مصالح اطراف باید بررسی شود.
وجود شکستگی، لهشدگی، تغییر شکل شدید یا جداشدگی اتصال باید پیش از تکمیل خاکریزی اصلاح شود. همچنین باید اطمینان حاصل شود که مصالح فیلتر و ژئوتکستایل در محل صحیح قرار گرفتهاند.
پس از پایان خاکریزی، اصلاح برخی مشکلات زیرزمینی میتواند نیازمند حفاری مجدد باشد؛ بنابراین کنترل کیفیت پیش از پوشاندن کامل مسیر از نظر اجرایی اهمیت زیادی دارد.
