مهار ارتعاشات خطوط پایپینگ توسط لرزه گیر های صنعتی

ارتعاش در خطوط پایپینگ یکی از مشکلاتی است که می‌تواند به‌مرور زمان باعث ایجاد صدا، خستگی مکانیکی، شل شدن اتصالات، آسیب به تجهیزات و حتی شکست در برخی نقاط حساس سیستم شود. این ارتعاشات ممکن است از پمپ، کمپرسور، فن، موتور، توربین، جریان متلاطم سیال یا تغییرات فشار در خط ایجاد شوند و از طریق لوله به سایر قسمت‌های سیستم انتقال پیدا کنند.

یکی از روش‌های متداول برای کاهش انتقال این ارتعاشات، استفاده از لرزه‌گیرهای صنعتی (Industrial Expansion Joints / Flexible Connectors) است. این تجهیزات با ایجاد انعطاف کنترل‌شده در مسیر لوله، می‌توانند بخشی از حرکت، ارتعاش و جابه‌جایی را جذب کنند.

البته هر لرزه‌گیری برای هر نوع ارتعاش مناسب نیست. نوع لرزه‌گیر، متریال، قطر، فشار و دمای کاری، نوع اتصال، میزان حرکت مورد نیاز و شرایط نصب باید متناسب با سیستم انتخاب شوند.

لرزه‌گیر صنعتی چیست؟

لرزه‌گیر صنعتی قطعه‌ای انعطاف‌پذیر است که در مسیر لوله یا بین تجهیزات نصب می‌شود تا انتقال ارتعاش و برخی جابه‌جایی‌های مکانیکی را کاهش دهد.

این تجهیزات در طراحی‌های مختلفی مانند لرزه‌گیر لاستیکی، لرزه‌گیر فلزی، اتصال انعطاف‌پذیر و Expansion Joint تولید می‌شوند.

بسته به نوع محصول، لرزه‌گیر می‌تواند برای جذب ارتعاش، جابه‌جایی محوری، حرکت جانبی یا ترکیبی از این حرکات طراحی شده باشد.

نکته مهم این است که لرزه‌گیر جایگزین سیستم صحیح ساپورت‌گذاری نیست. اگر خط لوله به‌درستی مهار نشده باشد، استفاده از یک اتصال انعطاف‌پذیر به‌تنهایی نمی‌تواند تمام مشکلات ارتعاشی سیستم را برطرف کند.

چرا خطوط پایپینگ دچار ارتعاش می‌شوند؟

ارتعاش در خطوط لوله می‌تواند منشأهای مختلفی داشته باشد و گاهی چند عامل به‌صورت هم‌زمان باعث ایجاد آن می‌شوند.

یکی از منابع رایج، تجهیزات دوار مانند پمپ و کمپرسور است. نیروهای دینامیکی این تجهیزات می‌توانند از طریق اتصالات و فلنج‌ها به خط لوله منتقل شوند.

عامل دیگر، جریان سیال است. تغییر ناگهانی سرعت، آشفتگی جریان، کاویتاسیون، ضربه قوچ و تغییرات فشار می‌توانند باعث ایجاد نیروهای دینامیکی در خط شوند.

در برخی سیستم‌ها نیز عبور جریان پالسی یا رفت‌وبرگشتی، به‌خصوص در کنار کمپرسورها و پمپ‌های رفت‌وبرگشتی، می‌تواند ارتعاشات قابل توجهی ایجاد کند.

بنابراین پیش از انتخاب لرزه‌گیر باید منشأ ارتعاش شناسایی شود؛ زیرا نوع تجهیز مورد نیاز به علت اصلی ارتعاش وابسته است.

لرزه‌گیر چگونه ارتعاش را کاهش می‌دهد؟

لرزه‌گیر با ایجاد یک بخش انعطاف‌پذیر در مسیر، انتقال مستقیم حرکت و نیروی ارتعاشی را کاهش می‌دهد.

برای مثال، در یک اتصال لاستیکی، بخش الاستومری می‌تواند بخشی از حرکت و ارتعاش را جذب کند و مانع انتقال کامل آن به لوله یا تجهیزات مجاور شود.

در مدل‌های فلزی، ساختار موج‌دار یا Bellows امکان ایجاد حرکت کنترل‌شده را فراهم می‌کند.

البته میزان جذب ارتعاش تنها به انعطاف‌پذیری لرزه‌گیر وابسته نیست. سختی تجهیز، جرم سیستم، فرکانس تحریک، نوع ساپورت‌ها و نحوه نصب نیز روی عملکرد کلی تأثیر دارند.

به همین دلیل انتخاب لرزه‌گیر باید بخشی از یک سیستم کنترل ارتعاش باشد، نه یک اقدام جداگانه.

انواع لرزه‌گیرهای مورد استفاده در پایپینگ

لرزه‌گیرهای صنعتی از نظر ساختار و متریال انواع مختلفی دارند.

نوع لرزه‌گیر	ساختار اصلی	کاربرد متداول	نکته مهم
لاستیکی	الاستومر و لایه‌های تقویتی	پمپ، آب، تأسیسات	سازگاری لاستیک با سیال مهم است
فلزی	Bellows فلزی	خطوط صنعتی و دماهای بالاتر	کنترل حرکت و مهار جانبی اهمیت دارد
لاستیکی فلنجی	لاستیک تقویت‌شده با فلنج	تجهیزات دوار و خطوط آب	نیازمند نصب صحیح
Expansion Joint	ساختار انعطاف‌پذیر برای حرکت	انبساط و جابه‌جایی	همه مدل‌ها برای ارتعاش طراحی نشده‌اند
Flexible Connector	اتصال انعطاف‌پذیر	اتصال تجهیزات و خطوط	میزان حرکت مجاز باید بررسی شود

نام تجاری و طراحی هر محصول می‌تواند متفاوت باشد؛ بنابراین مشخصات فنی سازنده باید مرجع اصلی انتخاب قرار گیرد.

لرزه‌گیر لاستیکی

لرزه‌گیر لاستیکی یکی از رایج‌ترین تجهیزات برای کاهش انتقال ارتعاش در خطوط لوله است.

ساختار این محصولات معمولاً از یک بخش الاستومری تقویت‌شده و فلنج‌های اتصال تشکیل می‌شود. متریال لاستیکی می‌تواند بر اساس کاربرد متفاوت باشد.

موادی مانند EPDM، NBR، Neoprene و PTFE ممکن است در طراحی محصولات مختلف مورد استفاده قرار گیرند، اما انتخاب متریال باید بر اساس نوع سیال، دما، فشار و مشخصات سازنده انجام شود.

لرزه‌گیرهای لاستیکی در خطوط آب، سیستم‌های HVAC، پمپ‌ها و برخی تأسیسات مکانیکی کاربرد زیادی دارند.

در نصب این تجهیزات باید از اعمال پیچش، کشش یا جابه‌جایی خارج از محدوده طراحی جلوگیری شود.

لرزه‌گیر فلزی

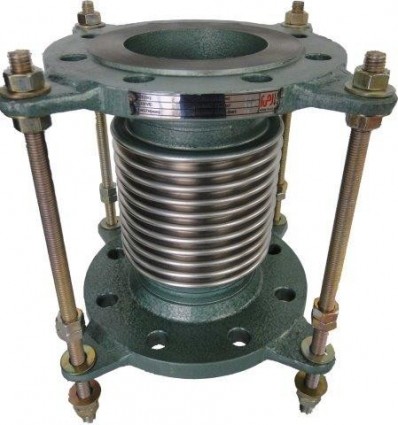

لرزه‌گیرهای فلزی معمولاً دارای بخش انعطاف‌پذیر Bellows هستند که امکان جذب برخی حرکات مکانیکی و حرارتی را فراهم می‌کند.

این مدل‌ها در سیستم‌هایی که دما بالا است یا سازگاری لاستیک با سیال محدودیت دارد، می‌توانند مورد توجه قرار گیرند.

متریال Bellows ممکن است بر اساس شرایط سرویس از فولاد زنگ‌نزن یا آلیاژهای مناسب انتخاب شود.

در لرزه‌گیرهای فلزی، موضوعاتی مانند Pressure Rating، تعداد لایه‌های Bellows، تعداد سیکل حرکتی و حرکت مجاز اهمیت زیادی دارند.

همچنین استفاده از Tie Rod، Guide و Anchor در برخی آرایش‌های نصب می‌تواند برای کنترل نیروهای ناشی از فشار داخلی و حرکت تجهیز ضروری باشد.

تفاوت لرزه‌گیر و Expansion Joint

اصطلاح لرزه‌گیر و Expansion Joint گاهی در بازار به‌جای یکدیگر استفاده می‌شوند، اما از نظر فنی باید عملکرد مورد انتظار مشخص شود.

یک Expansion Joint ممکن است عمدتاً برای جذب انبساط حرارتی و جابه‌جایی ناشی از تغییر دما طراحی شده باشد.

در مقابل، یک Flexible Connector یا لرزه‌گیر ممکن است بیشتر برای کاهش انتقال ارتعاش بین تجهیزات و خط مورد استفاده قرار گیرد.

برخی محصولات نیز می‌توانند چند عملکرد را هم‌زمان داشته باشند.

بنابراین هنگام خرید نباید فقط بر اساس نام محصول تصمیم گرفت. باید مشخص شود تجهیز برای ارتعاش، حرکت حرارتی، حرکت جانبی، حرکت محوری یا ترکیبی از این موارد طراحی شده است.

کاربرد لرزه‌گیر در اطراف پمپ

پمپ یکی از مهم‌ترین منابع ارتعاش در بسیاری از سیستم‌های پایپینگ است.

ارتعاش ایجادشده در پمپ می‌تواند از طریق فلنج‌های ورودی و خروجی به لوله منتقل شود. اگر خط مستقیماً و بدون انعطاف مناسب به پمپ متصل شده باشد، نیروهای دینامیکی می‌توانند به نازل تجهیزات نیز منتقل شوند.

قرار دادن یک اتصال انعطاف‌پذیر مناسب در نزدیکی پمپ می‌تواند انتقال بخشی از ارتعاش را کاهش دهد.

با این حال، لرزه‌گیر نباید برای تحمل وزن لوله یا اصلاح ساپورت‌گذاری نادرست استفاده شود.

وزن خط باید توسط ساپورت‌ها تحمل شود و پمپ نباید تحت بار اضافی ناشی از وزن یا جابه‌جایی کنترل‌نشده لوله قرار گیرد.

کاربرد لرزه‌گیر در کمپرسورها

کمپرسورها، به‌خصوص انواع رفت‌وبرگشتی، می‌توانند نیروهای دینامیکی و پالس‌های فشاری ایجاد کنند.

در چنین سیستم‌هایی، کنترل ارتعاش فقط با نصب یک لرزه‌گیر انجام نمی‌شود. بررسی فرکانس تحریک، ساپورت‌ها، مسیر لوله، نقاط اتصال و تجهیزات جانبی نیز اهمیت دارد.

در خطوط کمپرسور ممکن است از اتصالات انعطاف‌پذیر یا تجهیزات مخصوص کنترل ارتعاش استفاده شود.

نوع لرزه‌گیر باید برای فشار، دما، گاز یا سیال مورد استفاده و شرایط دینامیکی سیستم مناسب باشد.

در سرویس‌های حساس، طراحی پایپینگ و کنترل ارتعاش باید به‌صورت یکپارچه انجام شود.

نقش لرزه‌گیر در سیستم‌های HVAC

در سیستم‌های تهویه مطبوع و تأسیسات مکانیکی، لرزش فن، پمپ و چیلر می‌تواند از طریق خطوط لوله یا کانال‌ها به ساختمان منتقل شود.

لرزه‌گیرهای لاستیکی در بسیاری از خطوط آب سرد، آب گرم و مدارهای تأسیساتی برای کاهش انتقال ارتعاش کاربرد دارند.

انتخاب محصول باید با فشار و دمای مدار، نوع سیال و ابعاد لوله هماهنگ باشد.

در کنار لرزه‌گیر، استفاده صحیح از Pipe Support، Hanger و Anchor نیز اهمیت دارد.

اگر ساپورت‌ها به‌درستی طراحی نشده باشند، لرزه‌گیر ممکن است تحت بار یا حرکت غیرمجاز قرار گیرد و عملکرد آن کاهش پیدا کند.

مشخصات فنی مهم لرزه‌گیرهای صنعتی

برای انتخاب لرزه‌گیر، اطلاعات زیر باید بررسی شوند:

مشخصه	اهمیت
سایز نامی	تطابق با خط لوله
فشار کاری	تعیین محدوده مجاز عملکرد
دمای کاری	تعیین متریال و محدوده عملکرد
نوع سیال	تعیین سازگاری متریال
متریال	لاستیک، فلز یا ترکیب‌های مختلف
نوع اتصال	فلنجی، رزوه‌ای یا طراحی خاص
حرکت محوری	میزان جابه‌جایی مجاز
حرکت جانبی	مقدار حرکت مجاز جانبی
حرکت زاویه‌ای	در مدل‌های دارای قابلیت مربوطه
سختی	تأثیرگذار بر رفتار ارتعاشی
طول نصب	وابسته به طراحی محصول
Vacuum Rating	مهم در برخی خطوط مکش
فشار تست	مطابق مشخصات سازنده
تعداد سیکل	مهم در Expansion Jointهای حرارتی
استاندارد	وابسته به نوع محصول و پروژه

هیچ‌کدام از این پارامترها نباید به‌صورت مستقل بررسی شوند. برای مثال، افزایش دما می‌تواند محدوده فشار مجاز برخی محصولات را کاهش دهد.

انتخاب متریال لرزه‌گیر بر اساس سیال

متریال بخش انعطاف‌پذیر باید با سیال سازگار باشد.

برای مثال، EPDM در بسیاری از کاربردهای آب و برخی سرویس‌های تأسیساتی مورد استفاده قرار می‌گیرد، در حالی که NBR در برخی کاربردهای مرتبط با روغن و هیدروکربن‌ها مطرح است.

PTFE نیز در برخی سرویس‌های شیمیایی به دلیل مقاومت شیمیایی مناسب استفاده می‌شود، اما رفتار مکانیکی، فشار و دمای مجاز باید از دیتاشیت محصول بررسی شود.

در لرزه‌گیرهای فلزی نیز انتخاب گرید استنلس استیل یا آلیاژ مناسب باید براساس خوردگی، دما و ترکیب شیمیایی سیال انجام شود.

بنابراین عبارت «لرزه‌گیر لاستیکی» به‌تنهایی برای تعیین مناسب بودن محصول کافی نیست.

لرزه‌گیر و فشار داخلی خط

فشار داخلی باعث ایجاد نیروهایی در محل اتصال انعطاف‌پذیر می‌شود.

به همین دلیل، در برخی طراحی‌ها استفاده از Tie Rod یا سیستم مهارکننده برای کنترل نیروهای ناشی از فشار ضروری است.

اگر یک لرزه‌گیر بدون مهار مناسب در محل نامناسب نصب شود، نیروی فشار داخلی می‌تواند باعث جابه‌جایی یا کشیدگی بیش از حد آن شود.

در خطوط با فشار بالاتر، انتخاب لرزه‌گیر باید همراه با بررسی نیروی فشار، نوع اتصال و سیستم Anchor انجام شود.

به همین دلیل، فشار نامی محصول باید با فشار و دمای واقعی سرویس مطابقت داشته باشد.

نقش ساپورت و انکر در کنار لرزه‌گیر

لرزه‌گیر به‌تنهایی یک سیستم کنترل ارتعاش کامل ایجاد نمی‌کند.

Anchor برای محدود کردن حرکت خط در نقاط مشخص استفاده می‌شود و Guide می‌تواند مسیر حرکت لوله را کنترل کند.

از طرف دیگر، ساپورت‌ها وظیفه تحمل وزن لوله و سیال را بر عهده دارند.

آرایش نامناسب این اجزا می‌تواند باعث شود لرزه‌گیر تحت نیروهای اضافی قرار گیرد.

به همین دلیل در خطوط حساس، محل لرزه‌گیر باید همراه با محل ساپورت، Guide و Anchor طراحی شود.

نکات نصب لرزه‌گیرهای صنعتی

نصب صحیح تأثیر مستقیمی بر عمر و عملکرد لرزه‌گیر دارد.

پیش از نصب باید مشخص شود که لرزه‌گیر برای چه میزان حرکت طراحی شده است.

نباید محصول را برای جبران فاصله اشتباه یا تنظیم طول خط تحت کشش یا فشار غیرمجاز قرار داد.

در مدل‌های فلنجی، فلنج‌های مقابل باید هم‌راستا باشند و پیچ‌ها به‌صورت یکنواخت سفت شوند.

همچنین باید از تماس لرزه‌گیر با اجسام تیز، حرارت غیرمجاز، مواد شیمیایی ناسازگار و تنش‌های خارج از طراحی جلوگیری شود.

در نهایت، پس از راه‌اندازی باید وضعیت لرزش، نشتی و تغییر شکل لرزه‌گیر بررسی شود.

اشتباهات رایج در استفاده از لرزه‌گیر

یکی از اشتباهات رایج، استفاده از لرزه‌گیر برای تحمل وزن لوله است.

اشتباه دیگر، انتخاب محصول تنها بر اساس سایز است. دو لرزه‌گیر با قطر یکسان ممکن است از نظر فشار، متریال، حرکت مجاز و کاربرد کاملاً متفاوت باشند.

نصب لرزه‌گیر در فاصله نامناسب از پمپ یا کمپرسور نیز می‌تواند نتیجه مطلوبی ایجاد نکند.

استفاده از یک لرزه‌گیر برای جبران انبساط حرارتی بدون بررسی حرکت مجاز آن نیز می‌تواند باعث کاهش عمر تجهیز شود.

همچنین در برخی سیستم‌ها، حذف یا جابه‌جایی Anchor و Guide بدون بازبینی طراحی می‌تواند عملکرد کل مجموعه را تغییر دهد.

عوامل مؤثر بر قیمت لرزه‌گیر صنعتی

قیمت لرزه‌گیر به عوامل مختلفی وابسته است:

• سایز
• فشار کاری
• متریال
• نوع لاستیک یا آلیاژ فلزی
• طول نصب
• میزان حرکت مجاز
• نوع اتصال
• برند سازنده
• استاندارد
• تعداد لایه‌های تقویتی
• تجهیزات جانبی مانند Tie Rod
• شرایط بازار و مقدار سفارش

لرزه‌گیرهای فلزی یا مدل‌های ویژه برای دما، فشار یا حرکت بالا معمولاً ساختار فنی پیچیده‌تری دارند.

بنابراین مقایسه قیمت دو محصول بدون مقایسه مشخصات فنی آن‌ها می‌تواند گمراه‌کننده باشد.

چگونه لرزه‌گیر مناسب خط لوله انتخاب کنیم؟

برای انتخاب صحیح ابتدا باید منبع ارتعاش مشخص شود. سپس فشار، دما، نوع سیال، قطر خط و شرایط نصب بررسی شوند.

در مرحله بعد باید مشخص شود که هدف اصلی کاهش ارتعاش، جذب حرکت حرارتی، جبران جابه‌جایی جانبی یا ترکیبی از این موارد است.

پس از آن نوع لرزه‌گیر، متریال، اتصال و میزان حرکت مجاز انتخاب می‌شود.

محل نصب نیز باید همراه با ساپورت‌ها، Guideها و Anchorها بررسی شود.

در پروژه‌های صنعتی حساس، بهتر است انتخاب لرزه‌گیر براساس محاسبات نیرو و جابه‌جایی و اطلاعات فنی سازنده انجام شود.

مهار ارتعاشات خطوط پایپینگ با یک انتخاب مهندسی

لرزه‌گیرهای صنعتی یکی از تجهیزات مهم برای کاهش انتقال ارتعاش و کنترل برخی حرکات در خطوط پایپینگ هستند. این تجهیزات می‌توانند در اطراف پمپ‌ها، کمپرسورها، تجهیزات HVAC و سایر منابع ارتعاش مورد استفاده قرار گیرند.

با این حال، عملکرد مناسب لرزه‌گیر به انتخاب صحیح و نصب اصولی آن وابسته است. فشار، دما، نوع سیال، سایز، متریال، حرکت مجاز، نوع اتصال و آرایش ساپورت‌ها باید هم‌زمان بررسی شوند.

همچنین باید میان لرزه‌گیر، Flexible Connector و Expansion Joint بر اساس عملکرد واقعی مورد انتظار تفاوت قائل شد. یک تجهیز ممکن است برای کاهش ارتعاش مناسب باشد اما برای جذب حرکت حرارتی یا تحمل نیروی فشار داخلی طراحی نشده باشد.

در نهایت، بهترین راهکار برای کنترل ارتعاش زمانی به دست می‌آید که لرزه‌گیر، ساپورت، Guide و Anchor در کنار یکدیگر و متناسب با رفتار واقعی خط طراحی شوند.
