معرفی شیر پروانه‌ای فلنج‌دار؛ از ساختار تا کاربرد

شیر پروانه‌ای فلنج‌دار یکی از پرکاربردترین انواع شیرهای صنعتی برای کنترل و قطع‌و‌وصل جریان در خطوط لوله است. این شیر به دلیل ساختار نسبتاً ساده، وزن مناسب، عملکرد سریع و امکان استفاده در سایزهای مختلف، در بسیاری از شبکه‌های آب، فاضلاب، تأسیسات، صنایع نفت و گاز، پتروشیمی و فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.

در مدل فلنج‌دار، دو طرف بدنه شیر دارای فلنج بوده و اتصال آن به خط لوله با استفاده از پیچ و مهره انجام می‌شود. این ساختار با مدل‌های Wafer و Lug تفاوت دارد؛ در شیر ویفری، بدنه بین دو فلنج خط قرار می‌گیرد، در حالی که شیر فلنج‌دار دارای فلنج‌های یکپارچه در دو طرف بدنه است. استاندارد EN 593 نیز «Double Flanged Butterfly Valve» را به‌عنوان شیری با دو فلنج در دو طرف بدنه تعریف می‌کند.

انتخاب این شیر باید بر اساس سایز خط، فشار و دمای کاری، نوع سیال، متریال بدنه و دیسک، نوع سیت و استاندارد فلنج‌ها انجام شود.

شیر پروانه‌ای فلنج‌دار چیست؟

شیر پروانه‌ای فلنج‌دار یا Flanged Butterfly Valve دارای یک دیسک دایره‌ای یا تقریباً دایره‌ای است که روی محور خود می‌چرخد. با چرخش دیسک، سطح عبور جریان تغییر می‌کند و در نتیجه می‌توان مسیر را باز، بسته یا در برخی کاربردها تنظیم کرد.

در حالت باز، دیسک تقریباً در راستای مسیر جریان قرار می‌گیرد و افت فشار نسبتاً محدودی ایجاد می‌کند. با چرخش دیسک به سمت وضعیت بسته، سطح عبور جریان کاهش یافته و در نهایت مسیر مسدود می‌شود.

در شیرهای فلنج‌دار، اتصال به خط از طریق فلنج‌های دو طرف بدنه صورت می‌گیرد. این ساختار برای خطوطی که نیاز به اتصال محکم و امکان جداسازی شیر برای تعمیرات دارند، گزینه مناسبی است.

ساختار شیر پروانه‌ای فلنج‌دار

اجزای اصلی این شیر شامل بدنه، دیسک، شفت، سیت یا نشیمنگاه، آب‌بند شفت و مکانیزم محرک است.

بدنه

بدنه بخش اصلی شیر است و وظیفه تحمل فشار داخلی و نگهداری اجزای داخلی را بر عهده دارد. بسته به شرایط کاری، بدنه می‌تواند از چدن، چدن داکتیل، فولاد کربنی یا استنلس استیل ساخته شود.

در شیرهای مورد استفاده در خطوط آب، چدن داکتیل یکی از گزینه‌های رایج است؛ در سرویس‌های صنعتی و دما یا فشار بالاتر، فولاد کربنی و استنلس استیل نیز مورد استفاده قرار می‌گیرند.

دیسک

دیسک مهم‌ترین قطعه متحرک شیر است و با چرخش خود مسیر عبور سیال را کنترل می‌کند.

متریال دیسک می‌تواند از چدن داکتیل، فولاد، استنلس استیل ۳۰۴ یا ۳۱۶، داپلکس، آلیاژهای پایه نیکل یا سایر مواد مقاوم انتخاب شود. انتخاب دیسک باید بر اساس فشار، دما و به‌خصوص خورندگی سیال انجام شود.

شفت

شفت حرکت مکانیزم محرک را به دیسک منتقل می‌کند. در محصولات صنعتی، استنلس استیل یکی از متریال‌های رایج برای این بخش است.

سیت یا نشیمنگاه

سیت وظیفه ایجاد آب‌بندی بین دیسک و بدنه را بر عهده دارد. EPDM، NBR، PTFE و برخی الاستومرها و مواد مقاوم دیگر بسته به نوع شیر و سرویس مورد استفاده قرار می‌گیرند.

در شیرهای با سیت نرم، انتخاب سیت باید با نوع سیال و دمای کاری مطابقت داشته باشد. در مدل‌های High Performance و Triple Offset نیز طراحی آب‌بندی می‌تواند متفاوت باشد.

عملگر

شیر پروانه‌ای فلنج‌دار می‌تواند با دسته، گیربکس، اکچویتور پنوماتیک یا اکچویتور برقی مورد استفاده قرار گیرد.

در سایزهای کوچک‌تر ممکن است عملکرد دستی کافی باشد، اما در سایزهای بزرگ‌تر یا خطوط اتوماتیک، استفاده از گیربکس یا عملگر اتوماتیک کاربرد بیشتری دارد.

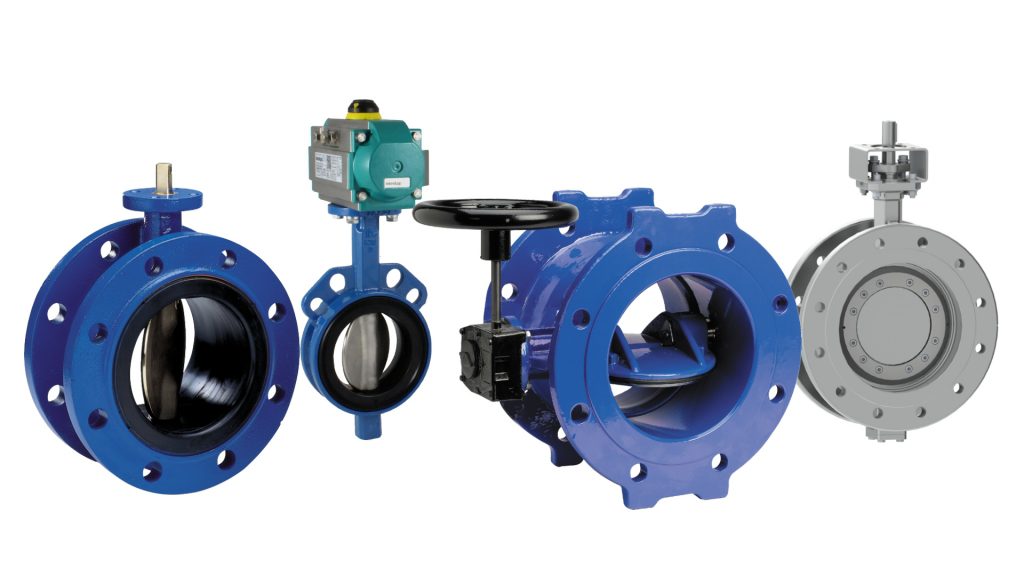

انواع شیر پروانه‌ای فلنج‌دار

شیرهای پروانه‌ای را می‌توان از نظر طراحی، نوع سیت و ساختار اتصال دسته‌بندی کرد.

شیر پروانه‌ای فلنج‌دار هم‌مرکز

در طراحی Concentric، محور شفت و مرکز دیسک نسبت به نشیمنگاه در ساختار هم‌مرکز قرار دارند. این مدل در بسیاری از کاربردهای عمومی آب، هوا و برخی سیالات صنعتی استفاده می‌شود.

مدل‌های هم‌مرکز معمولاً با سیت نرم مانند EPDM، NBR یا PTFE تولید می‌شوند.

شیر پروانه‌ای فلنج‌دار دابل اکسنتریک

در مدل Double Offset، محور دیسک نسبت به مرکز سیت جابه‌جا شده است. این طراحی باعث کاهش تماس دیسک با سیت هنگام باز و بسته شدن می‌شود و می‌تواند در سرویس‌های فشار و دمای بالاتر عملکرد مناسبی داشته باشد.

شیر پروانه‌ای فلنج‌دار تریپل اکسنتریک

در مدل Triple Offset، هندسه محور و نشیمنگاه به شکلی طراحی می‌شود که تماس آب‌بندی در وضعیت بسته کنترل شود. این نوع شیر معمولاً برای سرویس‌های حساس‌تر و دما و فشار بالاتر مورد بررسی قرار می‌گیرد.

در مدل‌های Metal Seat، آب‌بندی فلز به فلز انجام می‌شود و انتخاب آن باید بر اساس شرایط دقیق سرویس انجام شود.

فلنج شیر پروانه‌ای چه اهمیتی دارد؟

فلنج یکی از مهم‌ترین قسمت‌های شیر پروانه‌ای فلنج‌دار است؛ زیرا اتصال مکانیکی شیر به خط لوله از طریق آن انجام می‌شود.

فلنج‌ها از نظر استاندارد سوراخ‌کاری، ابعاد، قطر دایره پیچ‌ها، تعداد سوراخ‌ها، ضخامت و نوع Face با یکدیگر تفاوت دارند.

از استانداردهای متداول می‌توان به ASME B16.5 برای محدوده مشخصی از فلنج‌های لوله و اتصالات فلنجی و EN 1092-1 برای فلنج‌های فولادی اشاره کرد.

بنابراین هنگام سفارش نباید فقط عبارت «فلنج‌دار» درج شود و لازم است استاندارد فلنج نیز مشخص باشد.

انواع فلنج در شیر پروانه‌ای فلنج‌دار

بسته به طراحی محصول و استاندارد مورد استفاده، فلنج می‌تواند با انواع مختلف Face و سوراخ‌کاری تولید شود.

فلنج Raised Face یا RF

در فلنج RF، سطح آب‌بندی نسبت به سطح اصلی فلنج برجسته است. این نوع اتصال در بسیاری از خطوط صنعتی و فرآیندی مورد استفاده قرار می‌گیرد.

فلنج Flat Face یا FF

در فلنج FF، سطح آب‌بندی در یک صفحه قرار دارد. این نوع اتصال در برخی خطوط و تجهیزات، به‌خصوص در سیستم‌هایی با فلنج‌های چدنی یا شرایط خاص، کاربرد دارد.

نکته مهم این است که نوع Face دو فلنج مقابل باید با طراحی اتصال و گسکت انتخاب‌شده سازگار باشد.

کلاس فشار شیر پروانه‌ای فلنج‌دار

یکی از مهم‌ترین مشخصات هنگام انتخاب شیر پروانه‌ای، Pressure Rating است.

در سیستم‌های مختلف ممکن است شیر با رده‌هایی مانند PN10، PN16، PN25 یا Class 150، Class 300 و Class 600 عرضه شود.

اما کلاس فشار به‌تنهایی مشخص‌کننده فشار مجاز در تمام دماها نیست. فشار قابل تحمل شیر به طراحی، متریال بدنه، نوع سیت، دما و مشخصات سازنده وابسته است.

برای مثال، در استاندارد API 609، شیرهای پروانه‌ای بر اساس دسته‌بندی و طراحی می‌توانند دارای ریتینگ‌های مختلف فشار-دما باشند و حتی ریتینگ سیت ممکن است با ریتینگ بدنه یکسان نباشد.

بنابراین برای سفارش شیر Class 150 یا PN16، بررسی دیتاشیت سازنده و جدول Pressure-Temperature Rating ضروری است.

مشخصات فنی شیر پروانه‌ای فلنج‌دار

مشخصات دقیق محصول به برند و مدل بستگی دارد، اما پارامترهای زیر معمولاً در دیتاشیت بررسی می‌شوند:

مشخصه	گزینه‌های رایج
نوع شیر	Flanged Butterfly Valve
طراحی	Concentric، Double Offset، Triple Offset
سایز	DN یا NPS، متناسب با مدل
فشار اسمی	PN10، PN16، PN25 یا Class 150/300/600
بدنه	Cast Iron، Ductile Iron، Carbon Steel، Stainless Steel
دیسک	Ductile Iron، SS304، SS316، Duplex و آلیاژهای خاص
سیت	EPDM، NBR، PTFE یا Metal Seat
شفت	Stainless Steel یا آلیاژهای مقاوم
اتصال	Flanged
استاندارد طراحی	API 609، EN 593 و استانداردهای مرتبط
استاندارد تست	API 598 یا EN 12266
عملکرد	دستی، گیربکسی، پنوماتیک، برقی
سیال	آب، هوا، گاز و سیالات فرآیندی متناسب با متریال

این جدول صرفاً محدوده‌ای از گزینه‌های رایج را نشان می‌دهد و مشخصات نهایی باید از کاتالوگ سازنده دریافت شود.

متریال بدنه شیر پروانه‌ای

انتخاب بدنه مستقیماً به شرایط کاری خط بستگی دارد.

چدن داکتیل

چدن داکتیل به دلیل استحکام مکانیکی مناسب و هزینه اقتصادی، یکی از گزینه‌های رایج در شیرهای پروانه‌ای خطوط آب و تأسیسات است.

فولاد کربنی

در برخی سرویس‌های صنعتی و خطوطی که نیاز به استحکام و رده فشاری بالاتر وجود دارد، از فولاد کربنی مانند WCB استفاده می‌شود.

استنلس استیل

در سرویس‌هایی که مقاومت در برابر خوردگی اهمیت بالایی دارد، استنلس استیل ۳۰۴ یا ۳۱۶ می‌تواند مورد استفاده قرار گیرد.

انتخاب متریال باید بر اساس نوع سیال، دما، فشار و محیط اطراف شیر انجام شود.

متریال دیسک شیر پروانه‌ای

دیسک به دلیل تماس مستقیم یا غیرمستقیم با سیال، یکی از مهم‌ترین قطعات از نظر انتخاب متریال است.

برخی گزینه‌های رایج عبارت‌اند از:

• چدن داکتیل
• فولاد کربنی
• استنلس استیل ۳۰۴
• استنلس استیل ۳۱۶
• Duplex
• Super Duplex
• آلیاژهای مقاوم در برابر خوردگی

برای آب و سیالات غیرخورنده ممکن است دیسک‌های معمولی کافی باشند، اما در محیط‌های حاوی کلراید یا مواد شیمیایی خورنده، انتخاب متریال مقاوم‌تر اهمیت بیشتری پیدا می‌کند.

استاندارد API 609 نیز در بخش متریال، بدنه و اجزای در تماس با سیال را در چارچوب الزامات طراحی و ریتینگ شیر مورد توجه قرار می‌دهد.

استانداردهای شیر پروانه‌ای فلنج‌دار

استانداردهای مختلفی بسته به نوع شیر و پروژه مورد استفاده قرار می‌گیرند.

API 609

API 609 یکی از مهم‌ترین استانداردهای شیر پروانه‌ای است و طراحی، مواد، ابعاد Face-to-Face، ریتینگ فشار-دما، بازرسی و آزمون شیرهای پروانه‌ای را پوشش می‌دهد. این استاندارد انواع Double-Flanged، Lug و Wafer را نیز در محدوده خود قرار می‌دهد.

EN 593

استاندارد EN 593 به شیرهای پروانه‌ای فلزی صنعتی مربوط می‌شود و برای انواع مختلف این شیرها از جمله Double Flanged و Wafer مورد استفاده قرار می‌گیرد.

API 598

برای تست و بازرسی شیرآلات صنعتی، API 598 یکی از استانداردهای متداول است. API 609 نیز در بخش آزمون فشار به API 598 ارجاع می‌دهد.

EN 12266

استانداردهای سری EN 12266 نیز برای آزمون فشار و نشتی شیرهای صنعتی مورد استفاده قرار می‌گیرند.

نکته مهم این است که استاندارد طراحی، استاندارد تست، استاندارد فلنج و استاندارد Face-to-Face لزوماً یک استاندارد واحد نیستند و باید هرکدام جداگانه در مشخصات فنی بررسی شوند.

تفاوت شیر پروانه‌ای فلنج‌دار با ویفری و لاگ

این سه مدل از نظر نحوه اتصال به خط با یکدیگر تفاوت دارند.

ویژگی	فلنج‌دار	ویفری	لاگ
اتصال	فلنج در دو طرف بدنه	بین دو فلنج خط	اتصال با Lug
نصب	نسبتاً ساده	فشرده و کم‌وزن	مناسب برخی شرایط تعمیراتی
وزن	معمولاً بیشتر	معمولاً کمتر	متوسط
فضای نصب	بیشتر از ویفری	کمتر	وابسته به طراحی
کاربرد	خطوط صنعتی و فرآیندی	تأسیسات و خطوط عمومی	خطوط صنعتی و فرآیندی
جداسازی	امکان جداسازی کامل شیر	وابسته به طراحی خط	در برخی طراحی‌ها امکان جداسازی یک سمت

انتخاب میان این مدل‌ها باید بر اساس فضای نصب، استاندارد پروژه، فشار، سایز و روش تعمیرات انجام شود.

عملکرد شیر پروانه‌ای فلنج‌دار

عملکرد شیر به‌وسیله چرخش دیسک انجام می‌شود. در وضعیت باز، دیسک تقریباً موازی با جریان قرار می‌گیرد و سیال از داخل شیر عبور می‌کند.

با چرخش شفت، دیسک به تدریج مسیر عبور را محدود می‌کند. در وضعیت بسته، دیسک در مقابل مسیر جریان قرار گرفته و سیت آب‌بندی از عبور سیال جلوگیری می‌کند.

برای قطع و وصل جریان، شیر پروانه‌ای گزینه بسیار مناسبی است. در برخی طراحی‌ها امکان استفاده برای کنترل جریان نیز وجود دارد، اما انتخاب شیر برای کنترل مداوم باید بر اساس مشخصات فرآیندی و منحنی عملکرد شیر انجام شود.

کاربرد شیر پروانه‌ای فلنج‌دار

این شیر در صنایع و تأسیسات مختلف استفاده می‌شود:

شبکه‌های آب و فاضلاب

در خطوط انتقال و توزیع آب، تصفیه‌خانه‌ها و شبکه‌های فاضلاب، شیرهای پروانه‌ای فلنج‌دار برای قطع و کنترل مسیر استفاده می‌شوند.

صنایع نفت و پتروشیمی

در سرویس‌های صنعتی و فرآیندی، مدل مناسب بر اساس فشار، دما و سازگاری متریال انتخاب می‌شود.

نیروگاه‌ها

در خطوط آب خنک‌کن، آب صنعتی و برخی سرویس‌های کمکی نیروگاه‌ها کاربرد دارند.

سیستم‌های HVAC

در تأسیسات سرمایش و گرمایش، شیر پروانه‌ای می‌تواند برای قطع یا کنترل جریان آب مورد استفاده قرار گیرد.

صنایع شیمیایی

در این کاربرد، انتخاب سیت و دیسک مقاوم در برابر خوردگی اهمیت زیادی دارد و ممکن است از PTFE یا آلیاژهای خاص استفاده شود.

مزایای شیر پروانه‌ای فلنج‌دار

مهم‌ترین مزایای این شیر عبارت‌اند از:

• ساختار نسبتاً ساده
• عملکرد سریع
• امکان استفاده در سایزهای بزرگ
• قابلیت نصب گیربکس و اکچویتور
• امکان تعمیر و تعویض نسبتاً مناسب
• تنوع بالای متریال
• قابلیت استفاده در فشارهای مختلف
• امکان انتخاب سیت متناسب با نوع سیال
• اتصال فلنجی مستحکم و قابل باز شدن

نکات مهم خرید شیر پروانه‌ای فلنج‌دار

هنگام خرید این محصول، اعلام صرفاً سایز و نام شیر کافی نیست. بهتر است مشخصات زیر در درخواست خرید درج شوند:

1. سایز اسمی: DN یا NPS
2. فشار کاری: PN یا Class
3. نوع اتصال: Double Flanged
4. استاندارد فلنج: مانند ASME یا EN متناسب با پروژه
5. نوع Face: RF یا FF در صورت نیاز
6. متریال بدنه
7. متریال دیسک
8. متریال سیت
9. نوع طراحی: Concentric، Double Offset یا Triple Offset
10. دمای کاری
11. نوع سیال و مشخصات آن
12. نوع عملگر
13. استاندارد طراحی و تست
14. ابعاد Face-to-Face

برای سفارش‌های صنعتی، این اطلاعات کمک می‌کند محصول پیشنهادی از نظر فنی با مشخصات خط مطابقت داشته باشد. منابع فنی صنعتی نیز در زمان سفارش مواردی مانند نوع اتصال، کلاس فشار، طراحی، متریال بدنه و دیسک، سیت، استاندارد طراحی و تست را از پارامترهای مهم می‌دانند.

قیمت شیر پروانه‌ای فلنج‌دار

قیمت شیر پروانه‌ای فلنج‌دار به عوامل متعددی وابسته است. سایز، فشار، متریال بدنه و دیسک، نوع سیت، طراحی شیر، برند سازنده و نوع عملگر از مهم‌ترین عوامل هستند.

برای مثال، یک شیر DN300 با بدنه چدن داکتیل و سیت EPDM با یک شیر DN300 استنلس استیل با دیسک و سیت مقاوم در برابر مواد شیمیایی، از نظر قیمت یکسان نخواهد بود.

همچنین شیرهای Double Offset و Triple Offset معمولاً از نظر طراحی و متریال با شیرهای Concentric متفاوت هستند و نمی‌توان قیمت آن‌ها را صرفاً بر اساس سایز مقایسه کرد.

شیر پروانه‌ای فلنج‌دار؛ انتخاب مناسب برای خطوط صنعتی

شیر پروانه‌ای فلنج‌دار به دلیل اتصال مستحکم، تنوع سایزی و متریالی و امکان استفاده از عملگرهای مختلف، یکی از گزینه‌های مهم برای خطوط لوله صنعتی و تأسیساتی محسوب می‌شود.

با این حال، انتخاب صحیح آن فقط با توجه به سایز انجام نمی‌شود. کلاس فشار، نوع فلنج، استاندارد سوراخ‌کاری، متریال بدنه و دیسک، جنس سیت، دمای کاری و نوع سیال همگی باید هم‌زمان بررسی شوند.

در نهایت، شیر مناسب محصولی است که ریتینگ فشار-دما، متریال و طراحی آن با شرایط واقعی خط مطابقت داشته باشد. بررسی دیتاشیت سازنده و استانداردهای پروژه پیش از خرید نیز می‌تواند از انتخاب اشتباه و مشکلاتی مانند نشتی، خوردگی یا کاهش عمر شیر جلوگیری کند.
