مشخصات فنی و انتخاب شیر پروانهای دستی؛ بررسی عملکرد، انواع اهرم و کاربردهای صنعتی
شیر پروانهای دستی یکی از سادهترین و پرکاربردترین تجهیزات برای قطع و وصل جریان در خطوط لوله است. در این نوع شیر، باز و بسته شدن دیسک بهصورت مستقیم توسط اپراتور انجام میشود و برای حرکت آن معمولاً از یک اهرم دستی استفاده میشود.
ساختار ساده، وزن نسبتاً کم، فضای نصب محدود و سرعت مناسب در عملکرد باعث شده است شیر پروانهای اهرمی در بسیاری از خطوط آب، تأسیسات، فاضلاب، هوای فشرده و برخی کاربردهای صنعتی مورد استفاده قرار گیرد.
با این حال، انتخاب یک مدل مناسب فقط با توجه به سایز لوله انجام نمیشود. فشار کاری، دمای سیال، جنس بدنه، نوع دیسک، متریال سیت، نوع اتصال و گشتاور موردنیاز برای حرکت دیسک از مهمترین پارامترهای فنی هستند.
شیر پروانهای دستی اهرمی چیست؟
شیر پروانهای دستی نوعی شیر ربعگرد است که با چرخش تقریباً ۹۰ درجهای دیسک، مسیر جریان را باز یا بسته میکند.
در مدل اهرمی، یک دسته روی قسمت بالایی شفت قرار دارد. اپراتور با حرکت دادن اهرم، شفت و در نتیجه دیسک را میچرخاند.
در بسیاری از مدلها، اهرم دارای مکانیزم قفل یا موقعیتهای مشخص است تا بتوان وضعیت شیر را در حالت باز، بسته یا برخی موقعیتهای میانی تثبیت کرد.
این ساختار برای کاربردهایی که نیاز به فرمانپذیری سریع و ساده دارند مناسب است؛ البته در سایزهای بزرگتر ممکن است نیروی لازم برای حرکت شیر افزایش پیدا کند و استفاده از گیربکس گزینه مناسبتری باشد.
اجزای اصلی شیر پروانهای اهرمی
| جزء | وظیفه | نکته فنی |
|---|---|---|
| بدنه | اتصال شیر به خط و نگهداری اجزای داخلی | متریال باید با سیال سازگار باشد |
| دیسک | باز و بسته کردن مسیر جریان | روی افت فشار و گشتاور اثر دارد |
| شفت | انتقال حرکت اهرم به دیسک | استحکام و آببندی آن اهمیت دارد |
| سیت | ایجاد آببندی | جنس آن باید با سیال و دما سازگار باشد |
| اهرم | انتقال نیروی دستی | طول اهرم روی نیروی موردنیاز اثر دارد |
| قفل اهرم | تثبیت موقعیت شیر | در مدلهای مختلف طراحی متفاوتی دارد |
| آببندی شفت | جلوگیری از نشتی | متناسب با طراحی شیر انتخاب میشود |
نحوه عملکرد شیر پروانهای دستی
در حالت باز، دیسک تقریباً در راستای مسیر عبور سیال قرار میگیرد و جریان از داخل شیر عبور میکند.
با چرخاندن اهرم، دیسک حول محور خود حرکت میکند و سطح عبور سیال کاهش پیدا میکند. زمانی که دیسک تقریباً عمود بر مسیر جریان قرار بگیرد، شیر در وضعیت بسته قرار میگیرد.
به دلیل حرکت ربعگرد، شیر پروانهای میتواند نسبت به برخی شیرهای چند دور، عملکرد دستی سریعتری داشته باشد.
با این حال، سرعت واقعی عملکرد به سایز، طراحی اهرم، وضعیت شیر و نیروی موردنیاز برای حرکت آن بستگی دارد.
اهرم دستی چه نقشی در عملکرد شیر دارد؟
اهرم وظیفه انتقال نیروی دست اپراتور به شفت شیر را بر عهده دارد. طول و طراحی اهرم میتواند روی نیروی موردنیاز تأثیر بگذارد.
هرچه طول مؤثر اهرم بیشتر باشد، در شرایط یکسان امکان ایجاد گشتاور بیشتری وجود دارد؛ اما محدودیتهای مکانیکی و فضای نصب نیز باید در نظر گرفته شوند.
در بسیاری از شیرهای پروانهای اهرمی، اهرم دارای مکانیزم قفل یا دندانههایی برای تثبیت موقعیت است. تعداد موقعیتهای قابل تنظیم بسته به طراحی سازنده متفاوت است.
گشتاور موردنیاز شیر پروانهای دستی
یکی از مهمترین پارامترهای فنی در انتخاب شیر پروانهای دستی، گشتاور موردنیاز برای حرکت دیسک است.
این مقدار به عوامل مختلفی وابسته است:
- سایز شیر
- فشار کاری
- اختلاف فشار دو طرف دیسک
- نوع سیت
- جنس سیت
- نوع سیال
- دمای کاری
- اصطکاک شفت
- طراحی دیسک
- وضعیت شیر هنگام شروع حرکت
به همین دلیل نمیتوان صرفاً بر اساس DN مشخص کرد که یک شیر حتماً اهرمی یا گیربکسی باشد.
اگر گشتاور موردنیاز از توان عملی اپراتور بیشتر شود، معمولاً باید به سراغ شیر پروانهای گیربکسی یا اکچویتوردار رفت.
تفاوت شیر پروانهای اهرمی و گیربکسی
انتخاب بین اهرم و گیربکس به سایز، گشتاور و شرایط بهرهبرداری بستگی دارد.
| ویژگی | شیر پروانهای اهرمی | شیر پروانهای گیربکسی |
|---|---|---|
| روش عملکرد | اهرم مستقیم | فلکه و گیربکس |
| سرعت باز و بسته شدن | معمولاً بیشتر | معمولاً کمتر |
| نیروی دستی | بیشتر در گشتاورهای بالا | کمتر به دلیل نسبت تبدیل |
| ساختار | سادهتر | پیچیدهتر |
| فضای موردنیاز | کمتر در بسیاری از مدلها | نیازمند فضای مناسب برای فلکه |
| کاربرد متداول | سایزهای کوچک و متوسط | سایزهای متوسط و بزرگتر |
| نگهداری | نسبتاً ساده | نیازمند بررسی گیربکس |
این جدول یک قاعده مطلق برای سایزبندی نیست؛ انتخاب نهایی باید بر اساس گشتاور واقعی و طراحی سازنده انجام شود.
انواع سیت در شیر پروانهای دستی
سیت یکی از مهمترین اجزای شیر پروانهای است و نقش اصلی در آببندی شیر دارد.
EPDM
EPDM در بسیاری از سرویسهای آب و برخی سیالات آبی استفاده میشود. اما برای همه روغنها و هیدروکربنها مناسب نیست.
NBR
NBR در برخی کاربردهای روغنی و هیدروکربنی مورد استفاده قرار میگیرد. محدوده دما و سازگاری شیمیایی باید بررسی شود.
PTFE
PTFE مقاومت شیمیایی مناسبی در بسیاری از محیطها دارد و در برخی کاربردهای فرآیندی استفاده میشود.
Metal Seat
در بعضی طراحیهای خاص، سیت فلزی برای شرایط دمایی یا فرآیندی سختتر مورد استفاده قرار میگیرد.
| نوع سیت | کاربرد متداول | نکته مهم |
|---|---|---|
| EPDM | آب و سیالات آبی | سازگاری با روغن باید بررسی شود |
| NBR | برخی روغنها و هیدروکربنها | دما و ترکیب سیال مهم است |
| PTFE | برخی سیالات شیمیایی | شرایط دمایی و مکانیکی باید کنترل شود |
| Metal Seat | سرویسهای خاص | طراحی شیر و شرایط فرآیند تعیینکننده است |

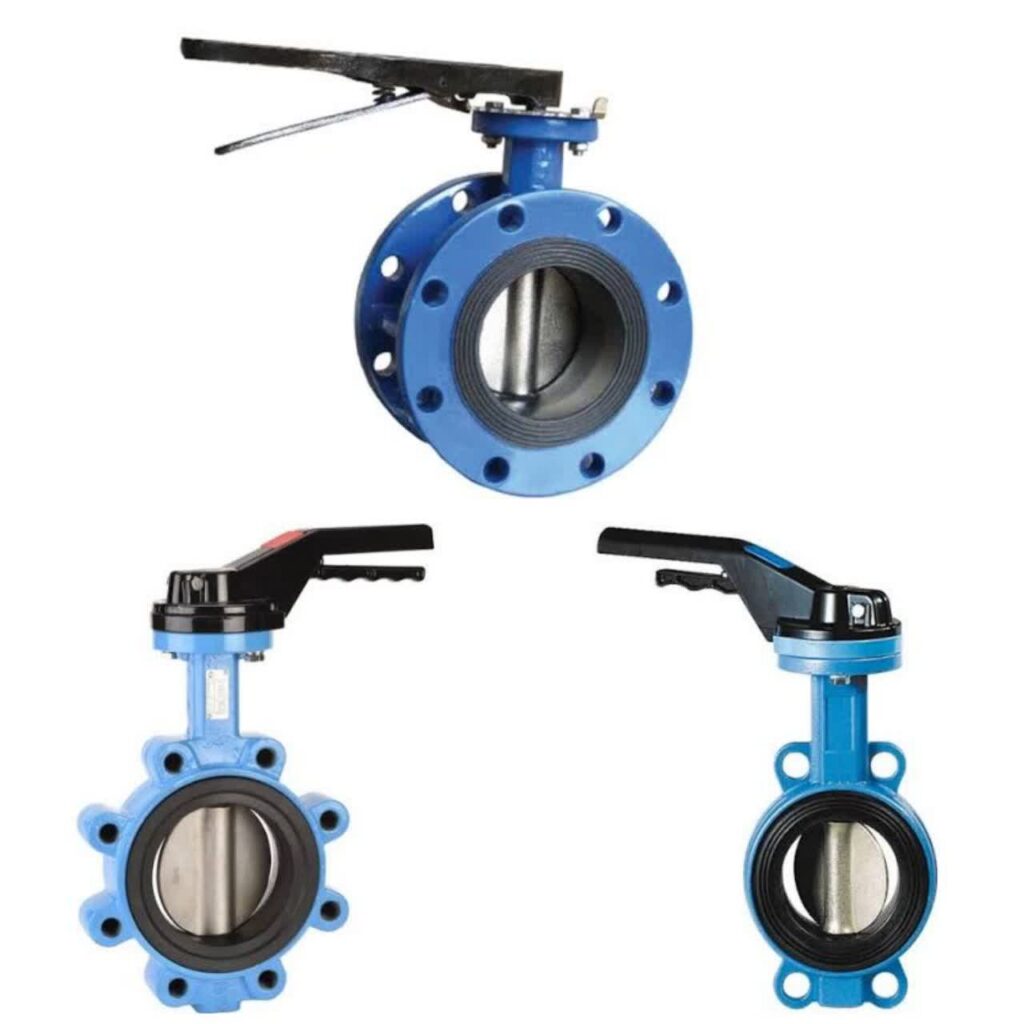

انواع اتصال شیر پروانهای اهرمی
شیر پروانهای دستی میتواند با روشهای مختلفی به خط لوله متصل شود.
Wafer
در مدل Wafer، شیر بین دو فلنج قرار میگیرد. این ساختار جمعوجور بوده و در بسیاری از خطوط آب و تأسیسات استفاده میشود.
Lug
مدل Lug دارای محلهای مستقل برای پیچهای اتصال است و در برخی سیستمهای لولهکشی مزیتهایی در نصب و جداسازی دارد.
Flanged
در مدل فلنجی، بدنه دارای فلنج در دو طرف است و در خطوطی که اتصال فلنجی موردنیاز است، استفاده میشود.
انتخاب نوع اتصال باید با استاندارد فلنج، ابعاد خط و فضای نصب هماهنگ باشد.
جنس بدنه و دیسک
بدنه شیر پروانهای دستی میتواند از متریالهای مختلفی ساخته شود؛ از جمله:
- چدن
- چدن داکتیل
- فولاد کربنی
- استنلس استیل
- آلیاژهای خاص
دیسک نیز بسته به کاربرد میتواند از چدن داکتیل، فولاد، استنلس استیل یا آلیاژهای دیگر ساخته شود.
نکته مهم این است که انتخاب جنس فقط بر اساس نام متریال انجام نمیشود. نوع سیال، دما، فشار، خوردگی و شرایط مکانیکی باید در نظر گرفته شوند.
کاربرد شیر پروانهای دستی در خطوط آب
یکی از رایجترین کاربردهای این شیرها در سیستمهای انتقال و توزیع آب است.
در این کاربردها معمولاً عواملی مانند:
- فشار کاری
- جنس بدنه
- نوع سیت
- کیفیت آب
- قطر خط
- استانداردهای موردنیاز
- نحوه اتصال
اهمیت دارند.
در خطوط آب بزرگ، مدل گیربکسی ممکن است به دلیل گشتاور بالاتر انتخاب شود، درحالیکه در برخی سایزهای کوچکتر، مدل اهرمی میتواند گزینه سادهتر و سریعتری باشد.
کاربرد در فاضلاب و تصفیهخانهها
در سیستمهای فاضلاب، انتخاب شیر باید با توجه به ماهیت سیال و وجود ذرات معلق انجام شود.
رسوب، مواد جامد، خوردگی و شرایط شیمیایی فاضلاب میتوانند روی عملکرد شیر تأثیر بگذارند. بنابراین جنس سیت و طراحی داخلی باید با شرایط واقعی سرویس هماهنگ باشد.
کاربرد در هوای فشرده و تأسیسات
در برخی خطوط هوای فشرده و تأسیسات صنعتی نیز شیر پروانهای اهرمی برای قطع و وصل جریان استفاده میشود.
در این کاربردها، آببندی، فشار کاری، افت فشار و سازگاری متریال با محیط اهمیت دارند.
آیا شیر پروانهای دستی برای کنترل جریان مناسب است؟
شیر پروانهای میتواند در برخی طراحیها برای تنظیم جریان نیز مورد استفاده قرار گیرد، اما نباید همه مدلهای اهرمی را بهعنوان شیر کنترل دقیق در نظر گرفت.
برای کاربردهای تنظیمی باید مواردی مانند:
- مشخصه جریان
- افت فشار
- سرعت سیال
- محدوده کاری
- گشتاور
- کاویتاسیون
- موقعیت شیر
بررسی شوند.
در بسیاری از کاربردهای عمومی، استفاده اصلی شیر پروانهای دستی قطع و وصل جریان است.
استانداردهای مهم شیر پروانهای
بسته به طراحی و کاربرد، استانداردهای مختلفی ممکن است برای شیر مورد استفاده قرار گیرند. از جمله:
- API 609 برای شیرهای پروانهای
- EN 593 برای شیرهای پروانهای فلزی
- ISO 5752 برای برخی ابعاد شیر
- EN 558 برای ابعاد نصب
- API 598 برای تست و بازرسی شیرها
- ASME B16.34 برای الزامات مرتبط با شیرهای صنعتی
- ASME B16.5 در موارد مرتبط با اتصالات فلنجی
استاندارد دقیق موردنیاز باید با توجه به مدل شیر و مشخصات پروژه تعیین شود.
نکات نصب شیر پروانهای اهرمی
در زمان نصب باید از هممحوری فلنجها و نبود تنش اضافی روی بدنه اطمینان حاصل شود.
یکی از نکات مهم، بررسی فضای کافی برای حرکت کامل دیسک است. در برخی خطوط، موقعیت فلنج یا تجهیزات مجاور ممکن است مانع حرکت صحیح دیسک شود.
پس از نصب نیز بهتر است شیر چند مرتبه بهصورت کنترلشده باز و بسته شود تا موارد زیر بررسی شوند:
- حرکت روان اهرم
- باز شدن کامل دیسک
- بسته شدن صحیح شیر
- عملکرد مکانیزم قفل
- عدم برخورد دیسک با اجزای خط
- نشتی احتمالی
خطاهای رایج در خرید شیر پروانهای دستی
یکی از اشتباهات رایج، خرید شیر صرفاً بر اساس سایز است. عبارت «شیر پروانهای دستی DN100» اطلاعات کافی برای انتخاب یک تجهیز مناسب نیست.
برای انتخاب دقیقتر باید حداقل این موارد مشخص باشند:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| سایز | DN یا NPS |
| نوع اتصال | Wafer، Lug یا Flanged |
| فشار کاری | Operating Pressure |
| فشار طراحی | Design Pressure |
| دمای کاری | Operating Temperature |
| نوع سیال | مشخصات کامل سیال |
| جنس بدنه | متناسب با سرویس |
| جنس دیسک | متناسب با سیال |
| جنس سیت | EPDM، NBR، PTFE و… |
| نوع عملکرد | On/Off یا کنترل |
| گشتاور | مقدار موردنیاز شیر |
| استاندارد | استاندارد موردنیاز پروژه |
قیمت شیر پروانهای دستی
قیمت این شیر به عوامل متعددی وابسته است. سایز، فشار کاری، جنس بدنه، متریال دیسک، نوع سیت، نوع اتصال، برند، استاندارد ساخت و کیفیت گیربکس یا اهرم میتوانند روی قیمت نهایی اثر بگذارند.
بنابراین مقایسه قیمت دو شیر فقط بر اساس DN، بدون توجه به مشخصات فنی، میتواند نتیجه گمراهکنندهای داشته باشد.
انتخاب نهایی شیر پروانهای دستی؛ اهرم مناسب برای شرایط واقعی خط
برای انتخاب یک شیر پروانهای دستی مناسب، ابتدا باید مشخصات خط و سیال تعیین شود. سپس بر اساس فشار، دما، سایز، نوع اتصال، متریال بدنه و دیسک و جنس سیت، مدل مناسب انتخاب شود.
در مرحله بعد باید گشتاور موردنیاز شیر بررسی شود تا مشخص شود عملکرد اهرمی برای اپراتور قابلقبول است یا استفاده از گیربکس انتخاب منطقیتری خواهد بود.
در نهایت، شیر مناسب محصولی نیست که صرفاً با قطر خط مطابقت داشته باشد؛ بلکه باید از نظر آببندی، متریال، گشتاور، فشار، دما و شرایط بهرهبرداری با سرویس واقعی خط هماهنگ باشد.
