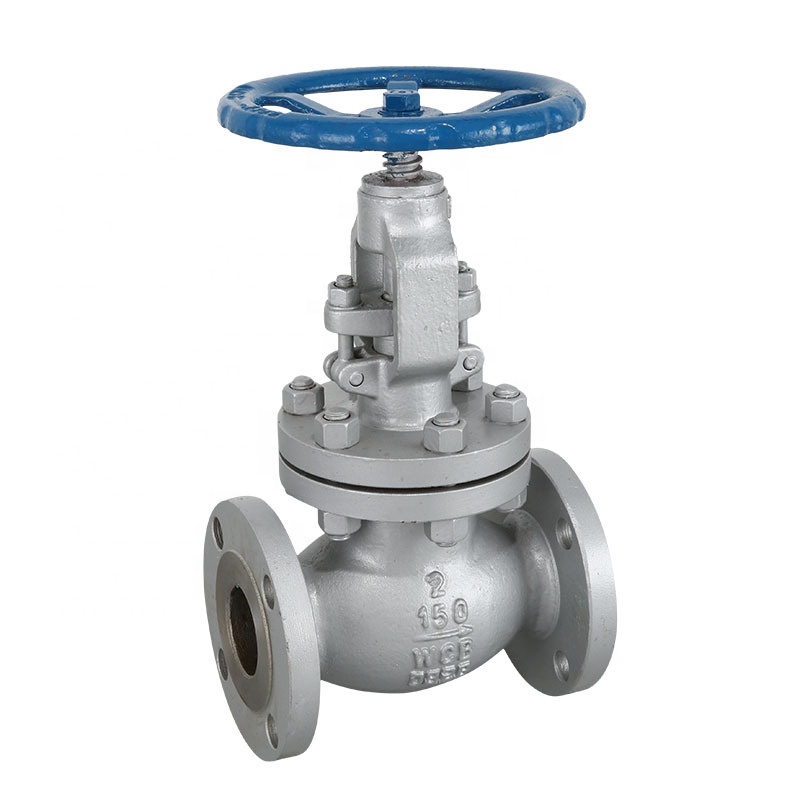

شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار یکی از انواع ولوهای صنعتی است که برای کنترل، تنظیم و محدود کردن جریان سیالات در خطوط لوله مورد استفاده قرار میگیرد. ساختار داخلی این شیر به گونهای طراحی شده است که با حرکت تدریجی سوزن یا پلاگ نسبت به سیت، میزان عبور سیال قابل تنظیم باشد. استفاده از بدنه فولادی و اتصال فلنجی نیز امکان استفاده از این شیر را در بسیاری از خطوط صنعتی و فرآیندی فراهم میکند.
برای انتخاب صحیح این نوع ولو، تنها دانستن سایز و کلاس فشار کافی نیست. مشخصاتی مانند جنس بدنه، نوع سیت، متریال استم، نوع پکینگ، فشار و دمای کاری، استاندارد فلنج، ابعاد Face to Face و نوع سیال نیز باید بررسی شوند. این اطلاعات معمولاً در قالب دیتاشیت یا کاتالوگ فنی محصول ارائه میشوند.
مشخصات اصلی شیر سوزنی فولادی کلاس ۱۵۰
مشخصات فنی این شیر بسته به سازنده و مدل محصول میتواند متفاوت باشد، اما پارامترهای اصلی معمولاً شامل موارد زیر است:
| مشخصه | توضیحات |
|---|---|
| نوع شیر | Needle Valve |
| کلاس فشاری | ASME Class 150 |
| نوع اتصال | Flanged |
| جنس بدنه | فولاد کربنی یا استنلس استیل |
| سایز | NPS / DN |
| نوع عملکرد | دستی یا مجهز به عملگر |
| عضو کنترلکننده | Needle / Plug |
| نوع سیت | فلزی یا متناسب با سرویس |
| جنس استم | استنلس استیل یا آلیاژ مناسب |
| نوع آببندی | Packing |
| سیالات قابل استفاده | بسته به متریال و طراحی |
| استاندارد فلنج | مطابق مشخصات پروژه |
| استاندارد تست | مطابق استاندارد اعلامشده سازنده |
| دمای کاری | وابسته به متریال و طراحی |
| فشار کاری | وابسته به کلاس، متریال و دما |
سایز شیر سوزنی
سایز یکی از اولین پارامترهایی است که هنگام انتخاب شیر باید مشخص شود. سایز معمولاً با NPS بر حسب اینچ و DN بر حسب میلیمتر بیان میشود.
سایزهای متداول در برخی مدلهای شیر سوزنی فلنجدار عبارتاند از:
| NPS | DN تقریبی |
|---|---|
| ½ اینچ | DN15 |
| ¾ اینچ | DN20 |
| ۱ اینچ | DN25 |
| ۱¼ اینچ | DN32 |
| ۱½ اینچ | DN40 |
| ۲ اینچ | DN50 |
| ۲½ اینچ | DN65 |
| ۳ اینچ | DN80 |
| ۴ اینچ | DN100 |
تمام سایزهای فوق الزاماً در یک مدل یا برند تولید نمیشوند. بنابراین سایز واقعی قابل ارائه باید از کاتالوگ و مشخصات سازنده بررسی شود.
کلاس فشار ۱۵۰
Class 150 یکی از ردههای فشار متداول در شیرآلات و فلنجهای صنعتی است. این کلاس، یک رده استاندارد است و نباید آن را بهعنوان فشار ثابت ۱۵۰ psi در تمام دماها در نظر گرفت.
فشار مجاز شیر به عواملی مانند جنس بدنه، دمای سرویس و استاندارد فشار-دما وابسته است. با افزایش دما، فشار مجاز برخی متریالها کاهش پیدا میکند.
به همین دلیل در بررسی مشخصات فنی باید موارد زیر در کنار هم دیده شوند:
- Pressure Class
- Design Pressure
- Operating Pressure
- Design Temperature
- Operating Temperature
- Body Material
این اطلاعات برای تعیین سازگاری شیر با شرایط واقعی خط اهمیت زیادی دارند.
جنس بدنه شیر سوزنی
بدنه وظیفه تحمل فشار داخلی و ایجاد مسیر عبور سیال را بر عهده دارد. در شیرهای فولادی ممکن است از فولاد کربنی یا فولاد زنگنزن استفاده شود.
در سرویسهای عمومی، فولاد کربنی به دلیل استحکام مکانیکی مناسب کاربرد زیادی دارد. در شرایطی که مقاومت در برابر خوردگی اهمیت بیشتری داشته باشد، استفاده از استنلس استیل یا آلیاژهای خاص میتواند مورد توجه قرار گیرد.
انتخاب متریال باید بر اساس نوع سیال و شرایط عملیاتی انجام شود و عبارت «فولادی» به تنهایی اطلاعات کافی درباره گرید متریال ارائه نمیدهد.
متریال قطعات داخلی
عملکرد صحیح شیر تنها به جنس بدنه وابسته نیست. قطعات داخلی مانند Stem، Needle، Plug و Seat نیز باید متناسب با سرویس انتخاب شوند.
جدول زیر نمونهای از متریالهایی است که ممکن است در ساخت بخشهای مختلف استفاده شوند:
| قطعه | متریالهای قابل استفاده |
|---|---|
| Body | Carbon Steel / Stainless Steel |
| Bonnet | Carbon Steel / Stainless Steel |
| Stem | Stainless Steel / Alloy |
| Needle | Stainless Steel / Alloy |
| Seat | Metal / Engineering Material |
| Packing | Graphite / PTFE / سایر مواد مناسب |
| Handwheel | Steel / Cast Material |
متریال دقیق هر محصول باید از دیتاشیت همان مدل مشخص شود.
نوع سیت در شیر سوزنی
Seat یکی از مهمترین قسمتهای شیر است و وظیفه ایجاد سطح آببندی بین عضو داخلی و بدنه را بر عهده دارد.
سیت میتواند با توجه به طراحی شیر و نوع سیال، فلزی یا از مواد مهندسیشده ساخته شود. در سرویسهای دما بالا، انتخاب سیت باید با دمای کاری سازگار باشد.
همچنین شرایطی مانند خوردگی، سایش و نوع سیال میتوانند روی انتخاب جنس سیت تأثیر بگذارند.
استم و سیستم آببندی
Stem وظیفه انتقال حرکت از هندویل یا عملگر به عضو داخلی شیر را بر عهده دارد. استم باید استحکام مکانیکی مناسبی داشته باشد و در برابر خوردگی و سایش نیز مقاومت کافی ایجاد کند.
در اطراف استم معمولاً از سیستم Packing برای جلوگیری از نشت سیال به محیط استفاده میشود. جنس پکینگ با توجه به فشار، دما و نوع سیال انتخاب میشود.
در سرویسهای دما بالا، استفاده از متریال مناسب برای آببندی اهمیت ویژهای دارد و باید با مشخصات فنی محصول تطبیق داده شود.
نوع اتصال فلنجی
شیر سوزنی فلنجدار به وسیله فلنج، پیچ و مهره و گسکت به خط لوله متصل میشود. این نوع اتصال امکان جداسازی شیر را برای تعمیرات و بازرسی فراهم میکند.
در مشخصات فنی اتصال فلنجی باید موارد زیر مشخص باشد:
| پارامتر | مشخصات |
|---|---|
| Connection | Flanged |
| Size | NPS / DN |
| Rating | Class 150 |
| Flange Standard | استاندارد مربوطه |
| Facing | نوع سطح آببندی |
| Bolt Holes | تعداد و ابعاد سوراخها |
| Gasket | نوع و متریال گسکت |
هماهنگی فلنج شیر و خط لوله برای نصب صحیح ضروری است.
ابعاد و Face to Face
ابعاد یکی دیگر از مشخصات مهم شیر سوزنی است. طول Face to Face مشخص میکند شیر در چه فضایی از خط نصب خواهد شد.
علاوه بر این اندازه، مواردی مانند ارتفاع شیر، قطر فلنج، قطر دایره پیچها و تعداد سوراخها نیز اهمیت دارند.
در پروژههای صنعتی باید نقشه ابعادی سازنده با نقشه پایپینگ تطبیق داده شود؛ زیرا حتی شیرهایی با سایز و کلاس فشار مشابه ممکن است به دلیل تفاوت طراحی، ابعاد خارجی متفاوتی داشته باشند.
فشار و دمای کاری
فشار و دمای سرویس دو پارامتر اساسی در انتخاب شیر هستند. فشار کاری باید کمتر یا مطابق محدوده مجاز تعریفشده برای شیر در دمای موردنظر باشد.
برای هر محصول باید Pressure-Temperature Rating بررسی شود. این اطلاعات معمولاً بر اساس متریال بدنه و استاندارد مربوطه تعیین میشود.
در سرویسهایی مانند بخار، روغن داغ یا برخی سیالات فرآیندی، دمای بالا میتواند روی بدنه، سیت، پکینگ و سایر قطعات اثر بگذارد؛ بنابراین تمام اجزای شیر باید با شرایط سرویس سازگار باشند.
استانداردهای مرتبط
بسته به طراحی محصول، استانداردهای مختلفی میتوانند در ساخت و تست شیر مورد استفاده قرار گیرند.
| بخش | استانداردهای رایج |
|---|---|
| فلنج | ASME B16.5 |
| ابعاد Face to Face در محصولات مشمول | ASME B16.10 |
| قطعات فورج فولادی | ASTM A105 |
| قطعات ریختگی فولاد کربنی | ASTM A216 |
| تست شیرآلات | API 598 |
این فهرست عمومی است و استاندارد دقیق باید بر اساس طراحی و دیتاشیت محصول مشخص شود.
نوع عملکرد شیر
شیر سوزنی میتواند بهصورت دستی یا با استفاده از عملگر مورد استفاده قرار گیرد. در مدل دستی، هندویل برای حرکت استم و تنظیم جریان استفاده میشود.
در کاربردهای خاص، امکان استفاده از عملگر نیز وجود دارد. نوع عملگر به نیاز کنترلی، شرایط فرآیند و طراحی سیستم بستگی دارد.
در مشخصات فنی باید نوع عملکرد بهصورت واضح درج شود تا در زمان طراحی و نصب ابهامی ایجاد نشود.
ظرفیت عبور جریان و افت فشار
یکی از نکات مهم در انتخاب شیر سوزنی، توجه به ظرفیت واقعی عبور جریان است. سایز اسمی به تنهایی مشخصکننده ظرفیت شیر نیست.
طراحی داخلی، قطر مسیر عبور، شکل سوزن، نوع سیت، اختلاف فشار و خواص سیال میتوانند روی جریان عبوری تأثیر داشته باشند.
بنابراین اگر هدف استفاده از شیر برای تنظیم دبی است، اطلاعات فرآیندی مانند Flow Rate، Inlet Pressure، Outlet Pressure و Temperature باید در اختیار بخش فنی قرار گیرد.
کاربردهای شیر سوزنی فولادی کلاس ۱۵۰
این شیر بسته به متریال و طراحی میتواند در سرویسهای مختلف صنعتی استفاده شود. برخی کاربردهای متداول عبارتاند از:
- خطوط بخار
- آب صنعتی
- گاز
- سیالات فرآیندی
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- تأسیسات صنعتی
- خطوط کمدبی
- سیستمهای کنترلی
برای هر کاربرد باید سازگاری شیر با نوع سیال و شرایط کاری بررسی شود.
پارامترهای مهم در دیتاشیت شیر
یک دیتاشیت کامل برای شیر سوزنی فولادی کلاس ۱۵۰ بهتر است اطلاعات زیر را شامل شود:
| پارامتر | مقدار مورد نیاز |
|---|---|
| Valve Type | Needle Valve |
| Size | NPS / DN |
| Pressure Class | Class 150 |
| End Connection | Flanged |
| Body Material | گرید متریال |
| Bonnet Material | گرید متریال |
| Trim Material | مشخصات قطعات داخلی |
| Seat Material | نوع سیت |
| Packing | نوع آببندی |
| Design Pressure | فشار طراحی |
| Design Temperature | دمای طراحی |
| Operating Pressure | فشار عملیاتی |
| Operating Temperature | دمای عملیاتی |
| Face to Face | ابعاد نصب |
| Flange Standard | استاندارد فلنج |
| Test Standard | استاندارد تست |
| Operation | Manual / Actuated |
| Weight | وزن شیر |
نکات فنی مهم هنگام انتخاب
در انتخاب شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار باید ابتدا شرایط فرآیندی مشخص شود. نوع سیال، فشار، دما و دبی اطلاعات پایه برای انتخاب هستند.
پس از آن، سایز و کلاس فشار تعیین میشود و متریال بدنه و قطعات داخلی بر اساس شرایط سرویس انتخاب میگردد. در مرحله بعد، نوع فلنج، ابعاد Face to Face و سایر مشخصات نصب باید با خط لوله تطبیق داده شوند.
همچنین بهتر است استانداردهای طراحی، متریال و تست در دیتاشیت محصول بهصورت مشخص درج شوند. این موضوع در پروژههای صنعتی باعث میشود بررسی فنی محصول برای واحدهای مهندسی، بازرسی و تدارکات سادهتر و دقیقتر انجام شود.
در نهایت، مشخصات فنی شیر سوزنی فولادی کلاس ۱۵۰ باید بهصورت یک مجموعه کامل از سایز، کلاس فشار، متریال، نوع اتصال، ابعاد، فشار و دما، قطعات داخلی، استانداردها و شرایط سرویس بررسی شود. اتکا به یک مشخصه منفرد مانند سایز یا Class 150 برای انتخاب نهایی کافی نیست.
