مزایای استفاده از شیر پروانهای در سیستمهای تأسیسات و لولهکشی
شیر پروانهای یا Butterfly Valve یکی از تجهیزات پرکاربرد برای قطع و وصل و در برخی کاربردها کنترل جریان سیالات در شبکههای لولهکشی است. این شیر به دلیل ساختار ساده، وزن کم، ابعاد مناسب و سرعت عملکرد بالا، در بسیاری از پروژههای صنعتی، ساختمانی، آبرسانی و تأسیسات مورد استفاده قرار میگیرد.
مهمترین مزایای شیر پروانهای
۱. وزن کم و طراحی جمعوجور
یکی از مهمترین مزایای شیر پروانهای، وزن و ابعاد نسبتاً کم آن در مقایسه با بسیاری از شیرآلات مشابه است. این ویژگی باعث میشود نصب آن در فضاهای محدود آسانتر باشد و وزن کمتری به شبکه لولهکشی تحمیل شود.
به همین دلیل شیر پروانهای گزینه مناسبی برای پروژههایی است که محدودیت فضا یا وزن تجهیزات اهمیت دارد.
۲. قیمت اقتصادی
ساختار ساده شیر پروانهای باعث میشود در بسیاری از کاربردها، هزینه خرید و نصب آن نسبت به برخی شیرهای دیگر پایینتر باشد.
تعداد قطعات کمتر و طراحی سادهتر، علاوه بر کاهش هزینه اولیه، میتواند هزینه تعمیر و نگهداری را نیز کاهش دهد.
۳. سرعت بالای قطع و وصل جریان
دیسک شیر پروانهای معمولاً با چرخش ۹۰ درجه از حالت باز به بسته یا برعکس تغییر وضعیت میدهد. بنابراین اپراتور میتواند در مدت کوتاهی جریان را قطع یا برقرار کند.
این ویژگی در شبکههایی که نیاز به قطع سریع جریان دارند اهمیت زیادی دارد.
۴. نصب آسان
شیرهای پروانهای معمولاً فضای کمتری برای نصب نسبت به برخی شیرهای حجیم نیاز دارند. همچنین وزن پایینتر آنها میتواند عملیات نصب را سادهتر کند.
البته انتخاب نوع اتصال، سایز شیر و فاصله مناسب برای نصب باید مطابق طراحی شبکه انجام شود.
۵. نیاز به فضای کمتر
یکی از مزایای مهم شیر پروانهای، طراحی کمحجم آن است. این ویژگی بهخصوص در موتورخانهها، تأسیسات ساختمانی، خطوط آبرسانی و مکانهایی که فضای نصب محدود است، اهمیت دارد.
۶. مناسب برای سایزهای بزرگ
شیر پروانهای در طیف وسیعی از سایزها تولید میشود و برای خطوط با قطرهای بزرگ نیز کاربرد گستردهای دارد.
در سایزهای بزرگ، استفاده از شیرهایی با طراحی ساده و وزن مناسب میتواند اجرای پروژه را آسانتر کند.
۷. افت فشار نسبتاً کم در حالت باز
در حالت کاملاً باز، دیسک شیر در مسیر جریان قرار دارد؛ با این حال، طراحی مناسب میتواند باعث شود افت فشار ایجادشده در مسیر در محدوده قابل قبول قرار گیرد.
البته میزان افت فشار به عواملی مانند سایز شیر، نوع دیسک، سرعت جریان و طراحی داخلی شیر بستگی دارد.
۸. امکان استفاده با عملگرهای مختلف
شیر پروانهای را میتوان با انواع مختلف عملگرها مورد استفاده قرار داد، از جمله:
- دسته دستی
- گیربکس
- عملگر پنوماتیک
- عملگر برقی
این تنوع باعث میشود بتوان شیر را هم در سیستمهای ساده دستی و هم در خطوط اتوماسیون و کنترل صنعتی به کار برد.
۹. تعمیر و نگهداری نسبتاً ساده
ساختار شیر پروانهای در مقایسه با بسیاری از شیرهای صنعتی پیچیدگی کمتری دارد. در مدلهایی که طراحی مناسبی دارند، بررسی و تعویض قطعاتی مانند سیت و آببندها نیز میتواند نسبتاً ساده باشد.
با این حال، روش تعمیر به نوع شیر و ساختار آن بستگی دارد.
۱۰. کاربرد گسترده
شیر پروانهای در صنایع و سیستمهای مختلف مورد استفاده قرار میگیرد، از جمله:
- تأسیسات ساختمانی
- سیستمهای آبرسانی
- شبکههای فاضلاب
- سیستمهای اطفای حریق
- صنایع نفت و گاز
- صنایع شیمیایی
- صنایع غذایی
- سیستمهای تهویه و سرمایش
- خطوط انتقال آب
- سیستمهای صنعتی
البته جنس بدنه، دیسک، سیت و نوع آببندی باید متناسب با سیال و شرایط کاری انتخاب شود.
شیر پروانهای برای چه سیالاتی مناسب است؟
شیر پروانهای بیشتر در خطوط انتقال آب و سیالات مختلف کاربرد دارد، اما انتخاب آن باید با توجه به نوع سیال، دما، فشار، خورندگی و شرایط عملیاتی انجام شود.
برای مثال، شیری که برای آب سرد مناسب است الزاماً برای سیال داغ، مواد شیمیایی یا سیالات خورنده مناسب نیست. بنابراین پیش از خرید باید مشخصات فنی شیر با شرایط واقعی خط تطبیق داده شود.
شیر پروانهای برای کنترل جریان
شیر پروانهای علاوه بر قطع و وصل جریان، در برخی مدلها میتواند برای تنظیم جریان نیز استفاده شود. با تغییر زاویه دیسک، میزان عبور سیال تغییر میکند.
با این حال، همه شیرهای پروانهای برای کنترل دقیق جریان طراحی نشدهاند. اگر سیستم به کنترل بسیار دقیق دبی نیاز داشته باشد، باید نوع شیر و منحنی عملکرد آن بهصورت تخصصی بررسی شود.
انواع شیر پروانهای
شیرهای پروانهای بر اساس نوع اتصال و نحوه عملکرد به مدلهای مختلفی تقسیم میشوند.

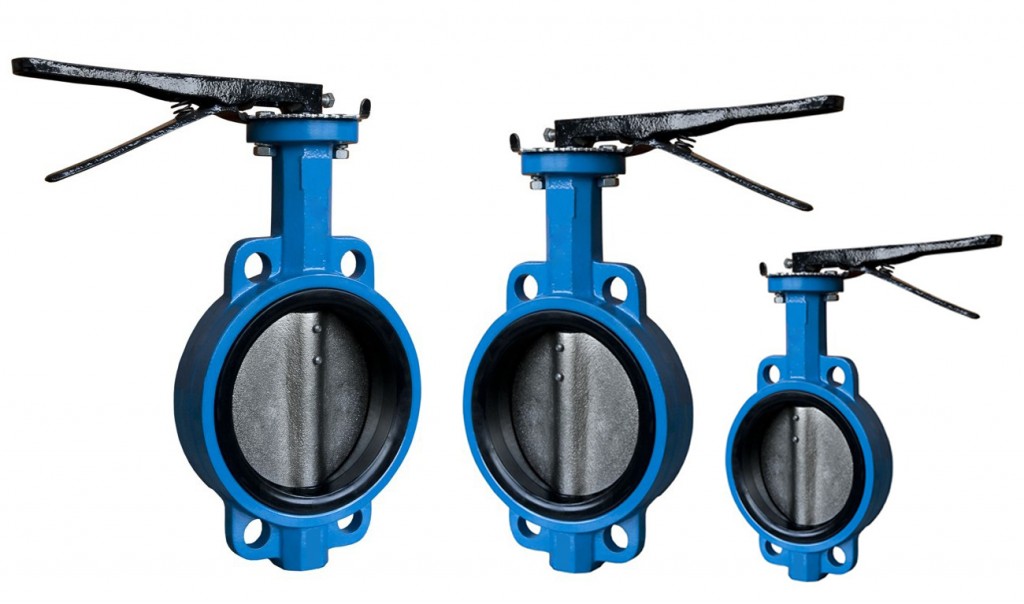

شیر پروانهای ویفری
این مدل بین دو فلنج قرار میگیرد و به دلیل ابعاد مناسب، در بسیاری از پروژهها مورد استفاده قرار میگیرد.
شیر پروانهای لاگ
در مدل لاگ، بدنه دارای محلهای مخصوص اتصال است و در برخی کاربردها امکان جداسازی یک طرف خط بدون خارج کردن کامل شیر فراهم میشود.
شیر پروانهای فلنجدار
این نوع دارای اتصال فلنجی است و برای خطوطی که سیستم اتصال فلنجی دارند، مورد استفاده قرار میگیرد.
شیر پروانهای با عملگر دستی
برای خطوطی که نیاز به کنترل دستی دارند، میتوان از دسته یا گیربکس استفاده کرد.
شیر پروانهای با عملگر برقی یا پنوماتیک
در سیستمهای اتوماسیون، میتوان شیر را به عملگر برقی یا پنوماتیک مجهز کرد تا باز و بسته شدن آن از راه دور یا توسط سیستم کنترل انجام شود.
مزایای شیر پروانهای نسبت به برخی شیرهای دیگر
اگر بخواهیم مهمترین نقاط قوت شیر پروانهای را بهصورت خلاصه بیان کنیم، میتوان به موارد زیر اشاره کرد:
- وزن پایین
- ابعاد جمعوجور
- قیمت مناسب
- نصب آسان
- سرعت بالای عملکرد
- مناسب برای خطوط بزرگ
- نیاز به فضای کم
- امکان اتوماسیون
- تعمیر و نگهداری نسبتاً آسان
- تنوع در جنس و سایز
- کاربرد گسترده در تأسیسات و صنعت
نکات مهم هنگام خرید شیر پروانهای
صرفاً انتخاب یک شیر پروانهای با قیمت مناسب نمیتواند تضمینکننده عملکرد صحیح سیستم باشد. هنگام خرید باید مواردی مانند سایز، فشار کاری، دمای کاری، نوع سیال، جنس بدنه، جنس دیسک، جنس سیت، نوع اتصال و نوع عملگر بررسی شود.
همچنین باید اطمینان حاصل شود که شیر انتخابشده با استانداردها و مشخصات فنی موردنیاز پروژه مطابقت دارد.
