در پروژههای عمرانی، کشاورزی و محوطهسازی، همیشه استفاده از یک لوله کامل برای هدایت یا کنترل آب ضروری نیست. در برخی مسیرها هدف اصلی جمعآوری رواناب سطحی، انتقال آب در کنار جاده، حفاظت از خاک، اجرای کانال نیمهباز یا ایجاد یک مسیر زهکشی است. در چنین کاربردهایی، لوله کاروگیت نیملوله میتواند بهعنوان یک راهکار سبک و قابل اجرا مورد استفاده قرار گیرد.
نیملوله کاروگیت از نظر ساختار با لوله کاروگیت کامل تفاوت دارد، زیرا مقطع آن به شکل نیمدایره یا بخشی از مقطع دایره ساخته یا برش داده میشود. ساختار موجدار خارجی میتواند سختی مقطع را افزایش دهد و امکان استفاده از آن را در برخی پروژههای زهکشی، هدایت آبهای سطحی و پوشش مسیرهای انتقال فراهم کند.
البته کاربرد نیملوله باید بر اساس شرایط واقعی پروژه مشخص شود. این محصول را نباید بدون بررسی جایگزین کانال بتنی، لوله بسته یا سیستم انتقال تحت فشار دانست. نوع جریان، دبی، شیب، بارگذاری، جنس خاک، روش مهار و شرایط اتصال، همگی در انتخاب و اجرای صحیح آن نقش دارند.

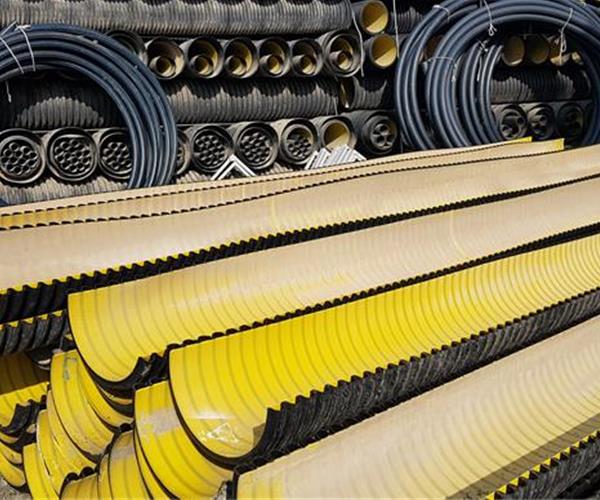

لوله کاروگیت نیملوله چیست؟
لوله کاروگیت نیملوله به بخشی از یک لوله کاروگیت گفته میشود که مقطع آن بهصورت نیمدایره یا شکل مشابه ساخته شده و معمولاً به شکل یک کانال نیمهباز روی سطح یا داخل زمین قرار میگیرد.
لولههای کاروگیت معمولاً دارای جداره خارجی موجدار هستند. این پروفیل باعث افزایش سختی حلقوی و مقاومت مقطع در برابر تغییر شکل میشود. در نیملوله نیز شکل پروفیل میتواند به حفظ هندسه مقطع کمک کند.
تفاوت مهم نیملوله با لوله کامل این است که مسیر جریان از بالا باز است. بنابراین در بسیاری از کاربردها، آب بهصورت جریان آزاد حرکت میکند و فشار داخلی قابل توجهی به جداره وارد نمیشود.
نیملوله کاروگیت برای چه کاری استفاده میشود؟
کاربرد اصلی نیملوله در پروژههایی است که نیاز به هدایت آب سطحی یا ایجاد مسیر زهکشی باز وجود دارد.
مهمترین کاربردها عبارتاند از:
- هدایت آبهای سطحی
- انتقال رواناب بارندگی
- زهکشی کنار جاده
- اجرای آبرو در مسیرهای کشاورزی
- هدایت آب در باغ و زمین کشاورزی
- ایجاد کانال موقت یا نیمهدائمی
- محافظت از مسیرهای خاکی در برابر فرسایش
- هدایت آب در اطراف محوطههای صنعتی
- ایجاد آبرو در مسیرهای دسترسی و جادههای فرعی
- انتقال آب در شیبهای مشخص
در این کاربردها، نیملوله میتواند نسبت به اجرای یک کانال بتنی سنتی، از نظر وزن و سرعت اجرا ویژگیهای متفاوتی داشته باشد.
تفاوت لوله کاروگیت کامل و نیملوله
لوله کامل یک مقطع بسته دارد و میتواند آب را در یک مسیر محصور منتقل کند. نیملوله مقطع باز دارد و بیشتر بهعنوان یک کانال یا آبرو عمل میکند.
| ویژگی | لوله کاروگیت کامل | نیملوله کاروگیت |
|---|---|---|
| مقطع | بسته | باز |
| نوع جریان | بسته یا پر و نیمهپر | عمدتاً جریان آزاد |
| کاربرد رایج | انتقال و زهکشی | آبرو و هدایت رواناب |
| فشار داخلی | بسته به طراحی محصول | معمولاً ناچیز |
| دسترسی داخلی | محدود | آسانتر |
| نیاز به اتصال آببند | در بسیاری از کاربردها مهم | بسته به طراحی مسیر |
| اجرای سطحی | محدودتر | مناسبتر |
| کاربرد کشاورزی | انتقال، زهکشی | هدایت آب سطحی |
انتخاب میان این دو باید بر اساس عملکرد مورد نیاز انجام شود. اگر آب باید از داخل یک مسیر بسته عبور کند، نیملوله گزینه مناسبی نیست و باید از لوله کامل یا محصول مناسب دیگری استفاده شود.
کاربرد نیملوله کاروگیت در کشاورزی
در زمینهای کشاورزی، رواناب ناشی از بارندگی و آبیاری میتواند باعث فرسایش خاک و ایجاد آبشستگی شود. استفاده از نیملوله میتواند برای هدایت کنترلشده این آب در امتداد مسیر مشخص مورد بررسی قرار گیرد.
برای مثال، در زمینهایی با شیب زیاد میتوان نیملوله را در مسیر جریان قرار داد تا آب به سمت کانال اصلی، استخر، مخزن یا نقطه تخلیه هدایت شود.
در این کاربرد باید سرعت جریان نیز کنترل شود. اگر سرعت آب بیش از ظرفیت مسیر یا خاک اطراف باشد، ممکن است در محل ورودی و خروجی فرسایش ایجاد شود.
استفاده از نیملوله برای زهکشی کنار جاده
یکی از کاربردهای رایج، اجرای آبرو در کنار جادههای روستایی، مسیرهای کشاورزی و راههای دسترسی است. آب بارندگی میتواند از سطح جاده وارد آبرو شده و از طریق نیملوله به نقطه تخلیه منتقل شود.
در این شرایط، نیملوله باید از نظر عرض، عمق، شیب و ظرفیت عبور آب با حجم رواناب هماهنگ باشد.
همچنین محل قرارگیری نیملوله باید به گونهای انتخاب شود که بار وسایل نقلیه مستقیماً روی لبه یا بدنه آن وارد نشود، مگر اینکه سیستم برای چنین بارگذاریای طراحی شده باشد.
نقش نیملوله در کنترل فرسایش خاک
جریان کنترلنشده آب میتواند ذرات خاک را جابهجا کند و باعث ایجاد شیار، آبشستگی و تخریب شیبها شود. نیملوله میتواند مسیر جریان را مشخص کرده و تماس مستقیم آب با خاک را در بخشهایی از مسیر کاهش دهد.
در مسیرهای شیبدار، طراحی اتصال بخشهای مختلف و محل تخلیه اهمیت زیادی دارد. اگر آب با سرعت بالا از انتهای نیملوله خارج شود، ممکن است در نقطه خروجی فرسایش ایجاد شود.
به همین دلیل، استفاده از حوضچه آرامش، سنگچین، بتن یا سایر روشهای کنترل انرژی جریان میتواند بسته به شرایط پروژه مورد بررسی قرار گیرد.
ظرفیت عبور آب در نیملوله کاروگیت
انتخاب سایز نیملوله باید بر اساس دبی طراحی انجام شود. قطر یا عرض مقطع بهتنهایی تعیینکننده ظرفیت عبور نیست و عواملی مانند عمق جریان، شیب طولی، زبری سطح، شکل مقطع و شرایط ورودی و خروجی نیز باید در نظر گرفته شوند.
برای مسیرهای آب سطحی، معمولاً جریان بهصورت آزاد محاسبه میشود. در این حالت، رابطه میان سطح مقطع خیسشده، محیط خیسشده، شیب و زبری مسیر در تعیین ظرفیت جریان نقش دارد.
اگر دبی طراحی مشخص نباشد، انتخاب نیملوله صرفاً بر اساس تجربه یا قطر موجود در بازار میتواند باعث سرریز آب در زمان بارندگی شدید شود.
سایزبندی نیملوله کاروگیت
نیملولهها بسته به تولیدکننده و روش ساخت میتوانند در ابعاد مختلف عرضه شوند. در برخی پروژهها نیملوله از لولههای کاروگیت با قطرهای مختلف ساخته یا از ابتدا به شکل مقطع نیمدایره تولید میشود.
در زمان خرید باید علاوه بر قطر اسمی، موارد زیر بررسی شوند:
- عرض مفید مقطع
- ارتفاع نیملوله
- ضخامت و پروفیل
- طول شاخه
- قطر خارجی در صورت استفاده از لوله برشخورده
- سختی مقطع
- نوع اتصال
- جنس ماده اولیه
اگر نیملوله برای آبرو استفاده میشود، عرض و ارتفاع واقعی مسیر جریان اهمیت بیشتری از عنوان تجاری سایز دارد.
نیملوله کاروگیت و شیب مسیر
شیب یکی از مهمترین پارامترهای طراحی نیملوله است. در مسیرهای شیبدار، افزایش شیب معمولاً باعث افزایش سرعت جریان میشود و در نتیجه باید ظرفیت مسیر و کنترل فرسایش نیز بررسی شود.
شیب بسیار کم میتواند باعث کاهش سرعت، تجمع رسوب و کاهش ظرفیت مؤثر شود. از طرف دیگر، شیب زیاد ممکن است سرعت جریان را به سطحی برساند که باعث فرسایش بستر یا آسیب به محل تخلیه شود.
بنابراین شیب باید بر اساس دبی، جنس بستر، طول مسیر و شرایط خروجی تعیین شود.
روش نصب نیملوله کاروگیت
نحوه نصب به محل پروژه و نوع کاربرد بستگی دارد، اما مراحل عمومی میتواند شامل آمادهسازی مسیر، تسطیح بستر، تعیین شیب، قرار دادن نیملوله و مهار آن باشد.
اگر نیملوله روی خاک نصب شود، بستر باید نسبتاً یکنواخت باشد تا نقاط تمرکز فشار ایجاد نشود. در مسیرهای شیبدار نیز مهار مکانیکی اهمیت بیشتری پیدا میکند.
در صورت استفاده از نیملوله در آبروهای سطحی، اتصال بین قطعات باید به گونهای باشد که آب از محل اتصال خارج نشده و باعث شستوشوی خاک زیر مسیر نشود.
مهار نیملوله در مسیرهای شیبدار
وزن پایینتر برخی محصولات پلیمری باعث میشود در مسیرهای شیبدار نیاز به مهار مناسب بیشتر مورد توجه قرار گیرد. جریان آب نیز میتواند نیروی کششی و هیدرودینامیکی به مقطع وارد کند.
روش مهار باید بر اساس شیب، جنس بستر، طول مسیر، دبی، سرعت جریان و شرایط خاک انتخاب شود. استفاده از بست، پین، بتن، سنگچین یا سایر روشهای تثبیت باید مطابق طراحی پروژه انجام شود.
مهار نامناسب میتواند باعث جابهجایی قطعات، باز شدن اتصالها یا ایجاد شستوشوی موضعی در زیر نیملوله شود.
استفاده از نیملوله در فونداسیون و محوطهسازی
در برخی پروژههای محوطهسازی، نیملوله میتواند برای هدایت آب باران در اطراف ساختمان، دیوار یا مسیرهای دسترسی استفاده شود.
با این حال، اگر نیملوله در نزدیکی فونداسیون ساختمان قرار گیرد، باید مسیر آب به گونهای طراحی شود که باعث اشباع خاک زیر پی یا افزایش رطوبت اطراف سازه نشود.
آبرو باید آب را به نقطه تخلیه مشخص هدایت کند و از ایجاد تجمع آب در مجاورت پی جلوگیری شود.
نیملوله کاروگیت در پروژههای زهکشی
در پروژههای زهکشی، باید میان نیملوله انتقال آب سطحی و لوله زهکش سوراخدار تفاوت قائل شد. نیملوله معمولاً آب را روی سطح خود هدایت میکند، در حالی که لوله زهکش سوراخدار برای ورود آب از محیط خاک به داخل لوله طراحی میشود.
اگر هدف تخلیه آب از داخل خاک باشد، استفاده از نیملوله بهتنهایی راهکار مناسبی نیست. در چنین شرایطی باید لوله زهکش مناسب، فیلتر، ژئوتکستایل و مصالح اطراف بر اساس طراحی زهکشی انتخاب شوند.
مزایای لوله کاروگیت نیملوله
در کاربرد مناسب، نیملوله میتواند ویژگیهایی مانند موارد زیر داشته باشد:
- وزن نسبتاً پایین
- حمل آسانتر نسبت به برخی کانالهای سنگین
- اجرای سریع در برخی پروژهها
- مقاومت مناسب برخی محصولات پلیمری در محیط مرطوب
- امکان استفاده در مسیرهای کشاورزی
- قابلیت هدایت رواناب سطحی
- امکان اجرای مسیرهای طولانی
- عدم نیاز به ساخت کامل کانال بتنی در برخی کاربردها
- دسترسی آسان برای بازرسی و پاکسازی
این مزایا به مشخصات محصول و شرایط اجرای پروژه وابسته هستند و نباید بدون بررسی فنی به تمام مدلها تعمیم داده شوند.
محدودیتهای نیملوله کاروگیت
نیملوله برای همه شرایط مناسب نیست. باز بودن مقطع باعث میشود آب و رسوبات مستقیماً با سطح داخلی تماس داشته باشند و در برخی محیطها نیاز به پاکسازی دورهای وجود داشته باشد.
همچنین اگر مسیر در معرض عبور وسایل نقلیه باشد، باید حفاظت مکانیکی مناسبی برای آن در نظر گرفته شود. لبههای نیملوله نیز باید بهدرستی مهار شوند تا در اثر ضربه یا حرکت خاک جابهجا نشوند.
در مسیرهای دارای دبی بسیار بالا نیز باید ظرفیت هیدرولیکی و پایداری سازهای بهصورت مهندسی بررسی شود.
تفاوت نیملوله کاروگیت با کانال بتنی
کانال بتنی معمولاً یک سازه نسبتاً صلب است، در حالی که نیملوله پلیمری انعطافپذیرتر و سبکتر است. تفاوت در وزن، روش نصب، رفتار سازهای، تعمیرپذیری و هزینه اجرا باعث میشود انتخاب آنها به شرایط پروژه وابسته باشد.
در کانال بتنی، ترکخوردگی و شرایط سازهای بتن اهمیت زیادی دارد. در نیملوله، مهار، تغییر شکل، اتصال قطعات و شرایط بستر اهمیت بیشتری پیدا میکند.
بنابراین مقایسه فقط بر اساس قیمت اولیه صحیح نیست و هزینه حفاری، بستر، اجرا، نگهداری و طول عمر مورد انتظار نیز باید بررسی شود.
کنترل آب ورودی به نیملوله
در ابتدای مسیر باید محل ورود آب به گونهای طراحی شود که جریان با سرعت و جهت مناسب وارد مقطع شود. ورود ناگهانی آب از یک شیب یا کانال خاکی میتواند باعث فرسایش بستر و جابهجایی نیملوله شود.
در برخی پروژهها استفاده از حوضچه ورودی یا سازه انتقال میتواند شرایط جریان را کنترل کند. ابعاد و شکل این سازه باید بر اساس دبی و شرایط هیدرولیکی تعیین شود.
محل خروج آب از نیملوله
انتهای نیملوله نیز اهمیت زیادی دارد. تخلیه مستقیم آب با سرعت بالا روی خاک میتواند باعث ایجاد آبشستگی شود.
برای کنترل انرژی جریان میتوان بر اساس شرایط پروژه از سنگچین، بتن، حوضچه آرامش یا سازه خروجی مناسب استفاده کرد.
طراحی خروجی باید بهخصوص در زمینهای شیبدار و خاکهای فرسایشپذیر با دقت انجام شود.
عوامل مؤثر بر قیمت نیملوله کاروگیت
قیمت لوله کاروگیت نیملوله به عوامل مختلفی وابسته است:
- قطر یا عرض مقطع
- جنس ماده اولیه
- نوع پروفیل
- سختی مقطع
- طول شاخه
- ضخامت
- برند تولیدکننده
- نوع اتصال
- حجم سفارش
- شرایط حمل
- روش اجرای پروژه
اگر نیملوله از لوله کاروگیت کامل برش داده شود، روش برش و آمادهسازی لبهها نیز میتواند روی هزینه نهایی اثر بگذارد.
راهنمای خرید لوله کاروگیت نیملوله
پیش از خرید بهتر است مشخصات مسیر بهصورت دقیق مشخص شود:
- نوع کاربرد
- دبی طراحی
- طول مسیر
- شیب طولی
- عرض و ارتفاع مقطع مورد نیاز
- نوع خاک و بستر
- بارگذاری سطحی
- شرایط آبوهوایی
- روش مهار
- نوع اتصال
- جنس و ساختار لوله
- الزامات کنترل فرسایش
- محل ورود و خروج آب
در پروژههای کشاورزی و عمرانی، خرید صرفاً بر اساس قطر یا قیمت هر متر میتواند باعث انتخاب مقطع نامناسب شود.
خطاهای رایج هنگام اجرای نیملوله
یکی از خطاهای رایج، نصب نیملوله بدون طراحی شیب و ظرفیت هیدرولیکی است. ممکن است مسیر در شرایط عادی عملکرد مناسبی داشته باشد اما هنگام بارندگی شدید دچار سرریز شود.
خطای دیگر، مهار نکردن نیملوله در مسیرهای شیبدار است. جریان آب و وزن خاک اطراف میتواند باعث جابهجایی قطعات شود.
بیتوجهی به محل خروج آب، نصب روی بستر نامناسب، عدم کنترل فرسایش و قرار دادن نیملوله در مسیر عبور مستقیم ماشینآلات نیز از مواردی هستند که باید پیش از اجرا بررسی شوند.
بازرسی و نگهداری نیملوله کاروگیت
بازرسی دورهای باید شامل بررسی تغییر شکل، جابهجایی قطعات، وضعیت اتصالات، تجمع رسوب و گرفتگی مسیر باشد.
پس از بارندگی شدید، بهتر است محل ورودی و خروجی نیز کنترل شود تا شستوشوی خاک، نشست بستر یا تغییر موقعیت نیملوله مشخص شود.
در صورت مشاهده ترک، تغییر شکل غیرعادی، باز شدن اتصال یا فرسایش بستر، اصلاح مسیر باید پیش از گسترش آسیب انجام شود.
