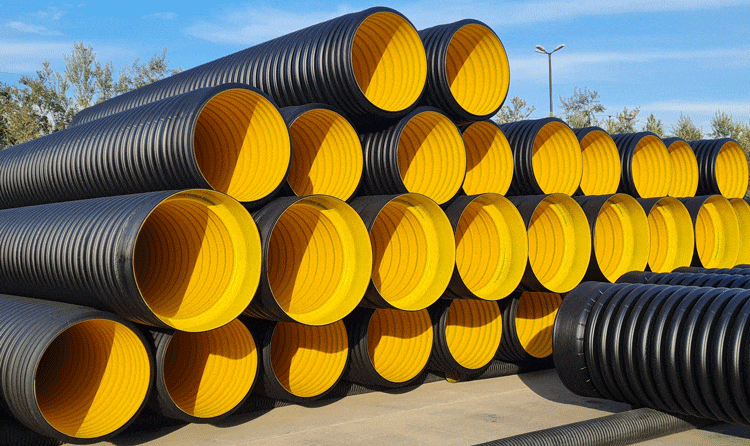

زهکشی یکی از مهم‌ترین کاربردهای لوله‌های کاروگیت در پروژه‌های عمرانی، کشاورزی، محوطه‌سازی، راه‌سازی و مدیریت آب‌های سطحی است. هدف از اجرای یک سیستم زهکشی فقط انتقال آب از یک نقطه به نقطه دیگر نیست؛ بلکه باید آب اضافی در زمان مناسب جمع‌آوری، وارد شبکه، منتقل و در محل مناسب تخلیه یا مدیریت شود.

در این میان، انتخاب لوله مناسب تنها یکی از اجزای سیستم است. محل قرارگیری لوله، شیب مسیر، نوع خاک، نحوه ورود آب، ظرفیت شبکه، عمق نصب، اتصالات، خروجی و شرایط اطراف همگی بر عملکرد نهایی زهکشی اثر می‌گذارند.

لوله کاروگیت به دلیل وزن نسبتاً پایین، قابلیت استفاده در شبکه‌های مدفون و امکان اجرای سیستم‌های مختلف جمع‌آوری و انتقال آب، در بسیاری از پروژه‌های زهکشی مورد استفاده قرار می‌گیرد. با این حال، عملکرد مطلوب آن به طراحی و اجرای صحیح کل سیستم وابسته است.

در این مقاله، مسیر یک سیستم زهکشی از جمع‌آوری آب تا انتقال و تخلیه بررسی می‌شود.

سیستم زهکشی با لوله کاروگیت چگونه کار می‌کند؟

یک شبکه زهکشی را می‌توان به چند بخش اصلی تقسیم کرد:

منبع آب اضافی → جمع‌آوری → ورود به شبکه → انتقال → کنترل مسیر → خروج یا تخلیه

برای مثال، در یک پروژه راه‌سازی ممکن است آب حاصل از بارندگی در سطح روسازی و شانه راه جمع شود و سپس از طریق اجزای آبگیر وارد شبکه زهکشی شود.

در یک پروژه کشاورزی، آب اضافی موجود در خاک ممکن است از طریق لوله‌های زهکش وارد شبکه شده و به کانال یا نقطه تخلیه هدایت شود.

بنابراین نوع سیستم زهکشی بر اساس منبع آب و هدف پروژه تعیین می‌شود.

نوع کاربرد	منبع اصلی آب	هدف
زهکشی سطحی	بارندگی و رواناب	جمع‌آوری آب سطحی
زهکشی زیرسطحی	آب موجود در خاک	کاهش آب اضافی خاک
زهکشی راه	رواناب و نفوذ آب	حفاظت از روسازی و بدنه راه
زهکشی محوطه	آب باران	جلوگیری از آب‌گرفتگی
زهکشی کشاورزی	آب اضافی خاک	کنترل شرایط رطوبتی
زهکشی سازه‌ای	آب اطراف سازه	کاهش تجمع آب

تفاوت لوله انتقال آب و لوله زهکش

یکی از نکات مهم در طراحی این است که هر لوله کاروگیتی الزاماً برای هر نوع زهکشی مناسب نیست.

از نظر عملکرد، باید میان لوله انتقال‌دهنده آب و لوله جمع‌آوری‌کننده آب از محیط اطراف تفاوت قائل شد.

لوله‌ای که برای انتقال آب در یک مسیر بسته استفاده می‌شود، ممکن است با لوله‌ای که برای جمع‌آوری آب از خاک طراحی شده تفاوت داشته باشد.

در سیستم‌های زهکش زیرسطحی، ممکن است لوله دارای سوراخ‌ها یا شیارهایی باشد تا آب از محیط اطراف وارد لوله شود. در مقابل، در خطوط انتقال، هدف معمولاً جلوگیری از ورود آب از محیط به داخل خط است.

ویژگی	لوله جمع‌آوری زهکش	لوله انتقال
هدف اصلی	ورود آب از محیط	انتقال آب
وضعیت جداره	ممکن است مشبک یا شیاردار باشد	معمولاً غیرمشبک
محیط اطراف	مصالح زهکشی	خاک و مصالح مناسب دفن
مسئله مهم	جلوگیری از گرفتگی	آب‌بندی و انتقال
کاربرد	زهکشی زیرسطحی	انتقال آب جمع‌آوری‌شده

بنابراین انتخاب نوع جداره باید از مرحله طراحی مشخص شود.

آب چگونه وارد سیستم زهکشی می‌شود؟

عملکرد شبکه از همان نقطه ورود آب شروع می‌شود.

اگر آب نتواند به‌درستی وارد شبکه شود، حتی لوله‌ای با ظرفیت بالا نیز نمی‌تواند مشکل را حل کند.

روش ورود آب به سیستم بسته به کاربرد متفاوت است.

ممکن است آب از طریق:

• دریچه‌های جمع‌آوری
• آبگیرهای سطحی
• شیارهای زهکشی
• مصالح دانه‌ای اطراف لوله
• سوراخ‌ها یا شیارهای لوله زهکش
• کانال‌ها و حوضچه‌های واسط

وارد شبکه شود.

اصل مهم در طراحی ورودی

ورودی باید به گونه‌ای طراحی شود که ضمن دریافت آب، تا حد امکان از ورود مصالح نامطلوب، رسوبات و ذراتی که می‌توانند باعث گرفتگی شوند جلوگیری شود.

این موضوع به‌خصوص در زهکشی زیرسطحی اهمیت دارد.

لوله کاروگیت مشبک در زهکشی زیرسطحی

در زهکشی زیرسطحی، هدف اصلی خارج کردن آب اضافی از محیط خاک است.

برای این کار، آب باید بتواند از خاک وارد سیستم زهکشی شود.

لوله‌های مشبک یا شیاردار برای چنین کاربردهایی طراحی می‌شوند.

اما سوراخ یا شیار به‌تنهایی یک سیستم زهکشی ایجاد نمی‌کند.

عملکرد مناسب به ترکیب چند عامل وابسته است:

لوله + مصالح اطراف + فیلتر مناسب + خاک موجود + شیب و مسیر تخلیه

اگر اطراف لوله با مصالح نامناسب پر شود، امکان ورود ذرات ریز و گرفتگی افزایش می‌یابد.

نقش مصالح اطراف لوله

مصالح اطراف لوله در زهکشی زیرسطحی فقط نقش نگهدارنده ندارند.

این مصالح می‌توانند در مسیر حرکت آب و کنترل ورود ذرات به سیستم نقش داشته باشند.

در بسیاری از سیستم‌های زهکشی، انتخاب مصالح فیلتر یا فیلتر ژئوسنتتیک باید بر اساس شرایط خاک و طراحی پروژه انجام شود.

بنابراین استفاده از هر نوع شن یا مصالح دانه‌ای بدون بررسی شرایط خاک، الزاماً راهکار مناسبی نیست.

جزء سیستم	نقش
خاک اطراف	منبع آب اضافی
فیلتر	کنترل حرکت ذرات
مصالح زهکشی	ایجاد مسیر مناسب برای جریان
لوله مشبک	جمع‌آوری و انتقال آب
لوله انتقال	رساندن آب به خروجی
خروجی	تخلیه یا مدیریت آب

شیب لوله در شبکه زهکشی

آب باید از نقطه جمع‌آوری به محل تخلیه حرکت کند.

در سیستم‌هایی که انتقال آب با جریان ثقلی انجام می‌شود، شیب مسیر یکی از عوامل مهم طراحی است.

اما یک اشتباه رایج این است که تصور شود هرچه شیب بیشتر باشد، سیستم بهتر عمل می‌کند.

شیب باید بر اساس طراحی هیدرولیکی، سرعت جریان، قطر لوله، دبی، شرایط ورودی و محدودیت‌های پروژه تعیین شود.

شیب بسیار کم ممکن است باعث کاهش توان انتقال و افزایش احتمال تجمع رسوب شود؛ از طرف دیگر، شیب زیاد نیز می‌تواند پیامدهای اجرایی و هیدرولیکی خاص خود را داشته باشد.

بنابراین مقدار شیب باید از طراحی پروژه به دست آید، نه از یک عدد ثابت عمومی.

کنترل شیب در زمان اجرا

یکی از موارد مهم در کنترل اجرای شبکه زهکشی، کنترل تراز کف لوله است.

قبل از دفن کامل باید اطمینان حاصل شود که:

• تراز مسیر صحیح است.
• شیب طبق نقشه اجرا شده است.
• نشست موضعی در زیر لوله ایجاد نشده است.
• اتصالات در مسیر تغییر شکل نداده‌اند.
• مصالح بستر یکنواخت هستند.

خطایی که در این مرحله پوشانده شود، بعداً اصلاح آن دشوارتر خواهد بود.

ظرفیت هیدرولیکی شبکه زهکشی

انتخاب قطر لوله نباید فقط بر اساس ابعاد فیزیکی پروژه انجام شود.

در یک سیستم زهکشی، باید مشخص شود که چه مقدار آب قرار است در چه شرایطی وارد شبکه شود.

عوامل مؤثر می‌توانند شامل موارد زیر باشند:

• مساحت حوزه آبریز
• شدت و مدت بارندگی
• ضریب رواناب
• نفوذپذیری خاک
• سطح آب زیرزمینی
• نوع کاربری زمین
• شیب منطقه
• طول مسیر
• قطر و شیب لوله
• شرایط خروجی

برای شبکه‌های بزرگ، تحلیل هیدرولیکی باید بر اساس روش و معیار طراحی پروژه انجام شود.

رابطه ساده میان اجزای سیستم

می‌توان منطق کلی را این‌گونه دید:

دبی ورودی → ظرفیت جمع‌آوری → ظرفیت لوله → ظرفیت خروجی

اگر یکی از این بخش‌ها محدود باشد، ظرفیت بخش‌های دیگر به‌تنهایی مشکل را حل نمی‌کند.

چرا قطر بزرگ‌تر همیشه انتخاب بهتر نیست؟

افزایش قطر لوله می‌تواند ظرفیت انتقال را افزایش دهد، اما لزوماً به معنی طراحی بهتر نیست.

قطر باید با:

• دبی مورد انتظار
• شیب
• سرعت جریان
• شرایط خودپاک‌شوندگی
• عمق نصب
• محدودیت‌های اجرایی
• هزینه
• فضای موجود

هماهنگ باشد.

استفاده از لوله بیش از نیاز می‌تواند هزینه خرید و اجرای پروژه را افزایش دهد، در حالی که انتخاب قطر کمتر از نیاز می‌تواند ظرفیت شبکه را محدود کند.

بنابراین انتخاب قطر باید نتیجه طراحی باشد.

نقش حوضچه‌ها و منهول‌ها در شبکه زهکشی

شبکه زهکشی همیشه یک خط مستقیم از نقطه A تا B نیست.

در مسیر ممکن است به نقاطی برای:

• تغییر جهت
• تغییر شیب
• اتصال چند خط
• بازرسی
• شست‌وشو
• کنترل جریان

نیاز باشد.

این نقاط می‌توانند با استفاده از حوضچه‌ها، منهول‌ها یا سازه‌های واسط طراحی شوند.

وجود دسترسی مناسب برای نگهداری در شبکه‌های طولانی اهمیت زیادی دارد.

چرا دسترسی برای نگهداری مهم است؟

سیستم زهکشی در طول بهره‌برداری ممکن است با ورود:

• رسوبات
• ریشه‌ها
• ذرات خاک
• زباله
• مصالح ساختمانی

مواجه شود.

اگر شبکه هیچ نقطه دسترسی نداشته باشد، عملیات بررسی و پاک‌سازی دشوارتر خواهد شد.

بنابراین قابلیت نگهداری باید از مرحله طراحی در نظر گرفته شود.

جلوگیری از گرفتگی لوله زهکش

یکی از مهم‌ترین مشکلات سیستم‌های زهکشی زیرسطحی، کاهش ظرفیت به دلیل گرفتگی است.

گرفتگی می‌تواند به دلایل مختلفی ایجاد شود:

• ورود ذرات ریز خاک
• رسوب
• رشد ریشه
• ورود مواد خارجی
• طراحی نامناسب فیلتر
• انتخاب نامناسب مصالح اطراف لوله

به همین دلیل، طراحی زهکش نباید فقط روی خود لوله متمرکز باشد.

سه عامل مهم برای کنترل گرفتگی

۱. انتخاب صحیح لوله

نوع، اندازه و الگوی سوراخ‌ها یا شیارها باید با کاربرد هماهنگ باشند.

۲. طراحی فیلتر

فیلتر باید هم امکان عبور آب را فراهم کند و هم از مهاجرت نامطلوب ذرات جلوگیری کند.

۳. اجرای صحیح مصالح اطراف

حتی فیلتر مناسب در صورت اجرای نادرست ممکن است عملکرد مورد انتظار را نداشته باشد.

ژئوتکستایل در سیستم زهکشی

در برخی پروژه‌ها از ژئوتکستایل به‌عنوان بخشی از سیستم فیلتراسیون استفاده می‌شود.

اما انتخاب ژئوتکستایل باید با توجه به شرایط خاک، اندازه ذرات، نفوذپذیری، مسیر جریان و هدف طراحی انجام شود.

استفاده از یک نوع ژئوتکستایل برای همه خاک‌ها و همه پروژه‌ها رویکرد دقیقی نیست.

در واقع، ژئوتکستایل باید بر اساس تعامل میان خاک، آب و مصالح زهکشی انتخاب شود.

لوله کاروگیت در زهکشی راه‌ها

در راه‌سازی، کنترل آب یکی از عوامل مهم حفظ عملکرد روسازی و اجزای مسیر است.

آب می‌تواند از:

• بارندگی
• رواناب سطحی
• نفوذ از شانه
• آب زیرزمینی
• جریان‌های جانبی

وارد ساختار راه یا محیط اطراف آن شود.

شبکه زهکشی می‌تواند برای جمع‌آوری و هدایت این آب طراحی شود.

در این کاربرد، موقعیت لوله نسبت به روسازی، تراز شبکه، خروجی و شرایط خاک اطراف اهمیت زیادی دارند.

چرا زهکشی راه حساس است؟

اگر آب در محل نامناسب تجمع پیدا کند، ممکن است شرایط رطوبتی لایه‌های مختلف راه تغییر کند.

بنابراین هدف سیستم زهکشی فقط «انتقال آب» نیست؛ بلکه باید آب را از محل‌هایی که حضور آن برای عملکرد سازه راه نامطلوب است، دور کند.

زهکشی محوطه و پروژه‌های شهری

در محوطه‌های صنعتی، تجاری، پارکینگ‌ها و فضاهای شهری، رواناب بارندگی باید مدیریت شود.

یک سیستم می‌تواند شامل:

سطح آبگیر → گریتینگ یا آبگیر → حوضچه → لوله کاروگیت → خط اصلی → خروجی

باشد.

در اینجا ظرفیت آبگیر و نحوه ورود آب اهمیت زیادی دارد.

اگر ورودی کوچک یا مسدود شود، افزایش قطر خط اصلی لزوماً مشکل آب‌گرفتگی را برطرف نمی‌کند.

محل تخلیه آب چرا اهمیت دارد؟

گاهی تمرکز طراحی فقط روی جمع‌آوری آب است، در حالی که نقطه تخلیه به همان اندازه مهم است.

آب جمع‌آوری‌شده باید در محلی تخلیه شود که از نظر طراحی و الزامات پروژه قابل قبول باشد.

خروجی می‌تواند به:

• کانال
• آبراهه
• حوضچه
• شبکه جمع‌آوری
• سیستم مدیریت رواناب
• محل مشخص‌شده در طراحی

متصل شود.

محل تخلیه باید از نظر فرسایش، ظرفیت پذیرش جریان، تراز و الزامات محیطی بررسی شود.

حفاظت خروجی لوله زهکشی

خروج مستقیم آب با سرعت بالا می‌تواند باعث فرسایش خاک اطراف خروجی شود.

بنابراین بسته به شرایط پروژه ممکن است خروجی به یک سازه محافظ یا تمهیدات کنترل انرژی نیاز داشته باشد.

نوع حفاظت به شرایط جریان و محیط خروجی بستگی دارد.

هدف این است که آب پس از خروج از لوله، باعث تخریب بستر یا شسته شدن خاک اطراف نشود.

آب زیرزمینی و سیستم زهکشی

در پروژه‌هایی که سطح آب زیرزمینی بالا است، عملکرد زهکشی اهمیت بیشتری پیدا می‌کند.

سیستم زهکشی می‌تواند برای کنترل آب زیرسطحی طراحی شود، اما باید مشخص شود که:

• سطح آب در چه محدوده‌ای قرار دارد؟
• خاک چه نفوذپذیری دارد؟
• آب از کدام جهت حرکت می‌کند؟
• مقصد آب چیست؟
• ظرفیت خروجی چقدر است؟

بدون شناخت شرایط هیدروژئولوژیکی، طراحی زهکش ممکن است نتواند مسئله اصلی را برطرف کند.

تفاوت زهکشی ثقلی و سیستم‌های نیازمند پمپاژ

همه پروژه‌ها را نمی‌توان با جریان ثقلی حل کرد.

اگر تراز خروجی اجازه تخلیه طبیعی را ندهد، ممکن است سیستم به یک ایستگاه پمپاژ یا راهکار مکانیکی دیگر نیاز داشته باشد.

بنابراین پیش از انتخاب لوله باید مشخص شود که سیستم:

• کاملاً ثقلی است،
• ترکیبی از جریان ثقلی و پمپاژ است،
• یا به‌صورت کامل به پمپاژ وابسته است.

این تصمیم روی طراحی کل شبکه اثر می‌گذارد.

نکات مهم در اجرای لوله کاروگیت زهکشی

در زمان نصب باید به چند موضوع توجه شود.

آماده‌سازی مسیر

مسیر باید مطابق نقشه و ترازهای طراحی آماده شود.

اجرای بستر

بستر باید شرایط مناسبی برای قرارگیری یکنواخت لوله ایجاد کند.

جلوگیری از تغییر مسیر

لوله باید مطابق هندسه طراحی قرار گیرد و از تغییر شکل یا جابه‌جایی آن در زمان خاکریزی جلوگیری شود.

اجرای مصالح اطراف

مصالح باید طبق مشخصات پروژه و به‌صورت کنترل‌شده اجرا شوند.

اتصال صحیح

اتصالات باید با اجزای سازگار و مطابق دستورالعمل سیستم انجام شوند.

حفاظت هنگام خاکریزی

عملیات خاکریزی نباید باعث آسیب یا جابه‌جایی لوله شود.

کنترل کیفیت شبکه زهکشی پس از اجرا

پیش از بهره‌برداری باید بررسی شود که مسیر واقعاً عملکرد مورد انتظار را دارد.

بسته به پروژه، این کنترل‌ها می‌توانند شامل موارد زیر باشند:

کنترل	هدف
بررسی تراز	اطمینان از اجرای صحیح مسیر
بررسی شیب	کنترل جریان ثقلی
بازرسی اتصال	کنترل پیوستگی شبکه
بازرسی ظاهری	شناسایی آسیب
بررسی گرفتگی	اطمینان از باز بودن مسیر
آزمون موردنیاز پروژه	تأیید عملکرد
بررسی خروجی	کنترل تخلیه آب

نوع آزمون باید بر اساس مشخصات پروژه تعیین شود.

اشتباهات رایج در طراحی زهکشی با لوله کاروگیت

فقط انتخاب قطر لوله

قطر بدون بررسی دبی، شیب و ورودی قابل ارزیابی نیست.

استفاده از لوله غیرمشبک برای جمع‌آوری آب خاک

اگر هدف جمع‌آوری آب از محیط خاک باشد، نوع جداره باید با این هدف سازگار باشد.

بی‌توجهی به فیلتر

لوله زهکش بدون سیستم مناسب کنترل ذرات ممکن است با مشکل گرفتگی مواجه شود.

نادیده گرفتن خروجی

انتقال آب بدون طراحی نقطه تخلیه، سیستم را ناقص می‌کند.

اجرای نامناسب شیب

حتی یک شبکه با قطر مناسب، در صورت اجرای نامناسب ترازها ممکن است عملکرد مورد انتظار را نداشته باشد.

نبود دسترسی برای نگهداری

سیستم‌های طولانی باید از ابتدا با توجه به بازرسی و نگهداری طراحی شوند.

چک‌لیست طراحی سیستم زهکشی با لوله کاروگیت

موضوع	پرسش کنترل
منبع آب	آب از کجا وارد سیستم می‌شود؟
هدف	جمع‌آوری است یا انتقال؟
نوع لوله	مشبک است یا غیرمشبک؟
دبی	مقدار آب طراحی مشخص است؟
قطر	بر اساس محاسبات انتخاب شده است؟
شیب	تراز مسیر مشخص شده است؟
خاک	شرایط زمین بررسی شده است؟
فیلتر	نیاز به سیستم فیلتراسیون مشخص شده است؟
مصالح اطراف	نوع و مشخصات آن تعیین شده است؟
اتصالات	سیستم اتصال مشخص است؟
دسترسی	نقاط بازرسی پیش‌بینی شده‌اند؟
خروجی	محل تخلیه مشخص و قابل اجراست؟
فرسایش	خروجی نیاز به حفاظت دارد؟
نگهداری	روش بازرسی و پاک‌سازی مشخص است؟

جمع‌بندی

لوله کاروگیت در پروژه‌های زهکشی زمانی عملکرد مناسبی خواهد داشت که به‌عنوان جزئی از یک سیستم کامل مدیریت آب دیده شود، نه یک محصول مستقل.

در زهکشی سطحی، مسئله اصلی می‌تواند جمع‌آوری رواناب و انتقال آن به نقطه تخلیه باشد. در زهکشی زیرسطحی، علاوه بر انتقال، ورود کنترل‌شده آب از خاک و جلوگیری از مهاجرت ذرات اهمیت پیدا می‌کند.

به همین دلیل، انتخاب نوع لوله، قطر، شیب، مصالح اطراف، فیلتر، اتصالات و خروجی باید با یکدیگر هماهنگ باشند.

در یک سیستم اصولی، مسیر عملکرد به شکل زیر قابل تصور است:

جمع‌آوری آب → ورود کنترل‌شده → انتقال → کنترل مسیر → خروجی → تخلیه ایمن

اگر یکی از این اجزا به‌درستی طراحی یا اجرا نشود، افزایش ظرفیت سایر بخش‌ها الزاماً مشکل را حل نمی‌کند.

بنابراین پیش از خرید لوله کاروگیت برای پروژه زهکشی، ابتدا باید منبع آب، دبی طراحی، نوع زهکشی، شرایط خاک، شیب مسیر، روش ورود آب، نیاز به فیلتراسیون، مسیر انتقال و محل تخلیه مشخص شود. سپس نوع و ابعاد لوله بر اساس این الزامات انتخاب شود.

این رویکرد باعث می‌شود لوله کاروگیت نه صرفاً به‌عنوان یک لوله مدفون، بلکه به‌عنوان بخشی از یک سیستم مهندسی‌شده برای جمع‌آوری، انتقال و مدیریت آب مورد استفاده قرار گیرد.
