فلنج جوشی گلودار یکی از انواع پرکاربرد فلنج در خطوط لوله، تجهیزات تحت فشار و تأسیسات صنعتی است که برای ایجاد اتصال مطمئن میان لوله و تجهیزات مورد استفاده قرار می‌گیرد. این نوع فلنج به دلیل داشتن گردن بلند و امکان جوش لب‌به‌لب به لوله، در پروژه‌هایی که استحکام اتصال، تحمل فشار و کنترل تنش اهمیت دارد، کاربرد گسترده‌ای دارد.
در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و بسیاری از تأسیسات فرایندی، انتخاب فلنج مناسب باید بر اساس فشار کاری، دمای سیال، جنس لوله، کلاس فشاری، استاندارد و شرایط بهره‌برداری انجام شود. به همین دلیل هنگام خرید فلنج جوشی گلودار، توجه به مشخصات فنی محصول اهمیت زیادی دارد.
کاربرد فلنج جوشی گلودار در صنایع مختلف
فلنج جوشی گلودار بیشتر در سیستم‌هایی استفاده می‌شود که اتصال لوله به تجهیزات باید از نظر مکانیکی و آب‌بندی عملکرد مناسبی داشته باشد.
کاربرد در صنایع نفت و گاز
در خطوط انتقال و تجهیزات مورد استفاده در صنایع نفت و گاز، اتصالات فلنجی برای اتصال بخش‌های مختلف سیستم به کار می‌روند. فلنج جوشی گلودار به دلیل ساختار خود می‌تواند در برخی خطوط با فشار و شرایط کاری قابل توجه مورد استفاده قرار گیرد.
این فلنج‌ها برای اتصال لوله به شیرآلات، تجهیزات، خطوط فرایندی و برخی قطعات دارای اتصال فلنجی استفاده می‌شوند.
استفاده در صنایع پتروشیمی
در واحدهای پتروشیمی، خطوط انتقال مواد و سیالات مختلف در معرض فشار، دما و شرایط شیمیایی متفاوت قرار دارند. انتخاب فلنج در چنین پروژه‌هایی باید با توجه به جنس متریال، فشار، دما و مشخصات سیال انجام شود.
فلنج جوشی گلودار در این پروژه‌ها به‌ویژه در بخش‌هایی که اتصال جوشی و مقاومت مکانیکی اهمیت دارد، مورد توجه قرار می‌گیرد.
کاربرد در نیروگاه‌ها
در نیروگاه‌ها نیز شبکه‌های مختلف آب، بخار، سوخت و سایر سیالات وجود دارد. در چنین سیستم‌هایی، مشخصات فنی فلنج باید با شرایط واقعی خط مطابقت داشته باشد.
فشار و دمای کاری از مهم‌ترین پارامترهایی هستند که هنگام انتخاب فلنج برای خطوط نیروگاهی باید بررسی شوند.
استفاده در صنایع شیمیایی
در صنایع شیمیایی، جنس فلنج اهمیت زیادی دارد؛ زیرا تماس با مواد خورنده می‌تواند روی عمر اتصال اثر بگذارد. انتخاب متریال مناسب باید بر اساس نوع ماده، غلظت، دما و شرایط کاری انجام شود.

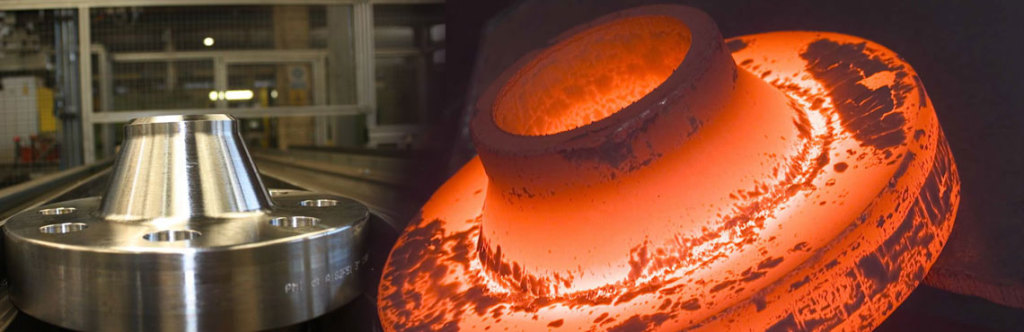

ساختار فلنج جوشی گلودار و نقش گردن فلنج
مهم‌ترین ویژگی ظاهری این نوع فلنج، وجود یک گردن مخروطی یا اصطلاحاً گلودار است که به بخش فلنج متصل می‌شود. انتهای گردن برای جوش لب‌به‌لب به لوله طراحی شده است.
این ساختار باعث می‌شود انتقال نیرو و تنش در ناحیه اتصال با شرایط متفاوتی نسبت به برخی فلنج‌های دیگر انجام شود. در سیستم‌هایی که بارهای مکانیکی، فشار یا سیکل‌های حرارتی قابل توجه وجود دارد، طراحی اتصال و انتخاب صحیح فلنج اهمیت ویژه‌ای پیدا می‌کند.
در زمان نصب نیز باید قطر داخلی، ضخامت لوله، نوع آماده‌سازی انتهای لوله و جزئیات جوشکاری با مشخصات فلنج هماهنگ باشند.
مهم‌ترین مزایای فلنج جوشی گلودار
استفاده از فلنج جوشی گلودار در پروژه‌های صنعتی به دلایل مختلفی انجام می‌شود.
استحکام مناسب اتصال
اتصال این فلنج به لوله از طریق جوش لب‌به‌لب انجام می‌شود. در صورت انتخاب صحیح متریال، آماده‌سازی مناسب و اجرای جوش مطابق الزامات پروژه، اتصال می‌تواند از استحکام مناسبی برخوردار باشد.
مناسب برای شرایط فشاری و دمایی مختلف
فلنج‌های جوشی گلودار در کلاس‌ها و متریال‌های مختلف تولید می‌شوند و می‌توان آنها را متناسب با شرایط کاری انتخاب کرد. البته ظرفیت واقعی هر محصول باید از روی استاندارد و مشخصات فنی همان فلنج تعیین شود.
توزیع مناسب‌تر تنش در اتصال
وجود گردن باعث می‌شود هندسه اتصال با فلنج‌های تخت یا برخی انواع دیگر متفاوت باشد. این ویژگی یکی از دلایلی است که فلنج جوشی گلودار در کاربردهای صنعتی حساس مورد استفاده قرار می‌گیرد.
مناسب برای خطوط صنعتی
در خطوطی که قابلیت اطمینان اتصال اهمیت دارد، فلنج جوشی گلودار می‌تواند یکی از گزینه‌های مورد بررسی باشد. انتخاب نهایی باید بر اساس طراحی سیستم و استاندارد پروژه انجام شود.
مشخصات فنی مهم فلنج جوشی گلودار
پیش از خرید فلنج، باید اطلاعات فنی موردنیاز پروژه مشخص باشد. مهم‌ترین مشخصات عبارت‌اند از:
- سایز اسمی فلنج
- کلاس فشاری
- جنس یا گرید متریال
- استاندارد تولید
- نوع سطح فلنج
- ضخامت و ابعاد
- قطر داخلی
- قطر خارجی
- تعداد و ابعاد سوراخ‌های پیچ
- نوع اتصال به لوله
- محدوده دما و فشار کاری
- الزامات بازرسی و تست
این مشخصات باید با لوله، شیرآلات و تجهیزات متصل‌شونده کاملاً هماهنگ باشند.
استانداردهای رایج فلنج جوشی گلودار
استاندارد یکی از مهم‌ترین موارد در خرید فلنج است. فلنج‌های صنعتی بر اساس استانداردهای مختلف تولید و ابعادگذاری می‌شوند و نباید تنها بر اساس ظاهر یا سایز اسمی انتخاب شوند.
از استانداردهای شناخته‌شده در این حوزه می‌توان به استانداردهای ASME B16.5 و در برخی کاربردها ASME B16.47 اشاره کرد. استاندارد دقیق مورد استفاده به ابعاد، سایز فلنج و الزامات پروژه بستگی دارد.
همچنین مشخصات متریال فلنج می‌تواند بر اساس استانداردهای مربوط به مواد و گریدهای فولادی تعیین شود. بنابراین هنگام سفارش بهتر است استاندارد ابعادی و استاندارد متریال به صورت جداگانه بررسی شوند.
کلاس فلنج جوشی گلودار چیست؟
کلاس فشاری یکی از اطلاعات کلیدی هنگام انتخاب فلنج است. کلاس‌هایی مانند ۱۵۰، ۳۰۰، ۶۰۰ و بالاتر در سیستم‌های مختلف مورد استفاده قرار می‌گیرند.
نکته مهم این است که عدد کلاس را نباید به صورت مستقیم معادل فشار کاری مجاز در تمام دماها در نظر گرفت. ظرفیت فشار و دمای مجاز به استاندارد، جنس فلنج و دمای کاری وابسته است.
بنابراین انتخاب کلاس باید براساس شرایط واقعی خط و جداول مربوط به استاندارد انجام شود.
انتخاب جنس فلنج جوشی گلودار
جنس فلنج باید متناسب با جنس لوله و شرایط سرویس انتخاب شود. فولاد کربنی یکی از متریال‌های رایج در بسیاری از خطوط صنعتی است، اما در شرایط خاص ممکن است از فولادهای آلیاژی یا فولاد زنگ‌نزن نیز استفاده شود.
برای انتخاب متریال باید موارد زیر بررسی شوند:
- نوع سیال
- دمای کاری
- فشار کاری
- میزان خوردگی
- جنس لوله
- شرایط محیطی
- الزامات استاندارد پروژه
هماهنگی متریال فلنج و لوله اهمیت زیادی دارد؛ زیرا تفاوت نامناسب در جنس قطعات می‌تواند روی فرآیند جوشکاری و عملکرد اتصال اثر بگذارد.
تفاوت فلنج جوشی گلودار با فلنج اسلیپون
فلنج جوشی گلودار و فلنج اسلیپون هر دو برای اتصال فلنجی در خطوط لوله استفاده می‌شوند، اما ساختار و روش اتصال آنها متفاوت است.
در فلنج جوشی گلودار، لوله به گردن فلنج به صورت لب‌به‌لب جوش داده می‌شود. در فلنج اسلیپون، لوله داخل فلنج قرار می‌گیرد و اتصال با جوش‌های مربوط به طراحی آن انجام می‌شود.
به همین دلیل انتخاب میان این دو باید بر اساس فشار، دما، شرایط مکانیکی، استاندارد پروژه، هزینه اجرا و الزامات طراحی انجام شود.
نکات مهم نصب و جوشکاری فلنج گلودار
کیفیت فلنج تنها بخشی از عملکرد اتصال است. اجرای صحیح نیز اهمیت زیادی دارد.
پیش از جوشکاری باید مواردی مانند هم‌محوری لوله و فلنج، تمیزی سطوح، ابعاد اتصال و وضعیت لبه‌های جوش بررسی شوند.
فلنج نباید تحت تنش اضافی و با کشیدن اجباری لوله در موقعیت خود قرار گیرد. همچنین ترتیب و روش بستن پیچ‌ها پس از نصب واشر باید مطابق دستورالعمل پروژه انجام شود.
در خطوط حساس، کنترل فرآیند جوشکاری، بازرسی جوش و تست‌های موردنیاز نیز باید طبق مشخصات فنی پروژه انجام شوند.
نقش گسکت و پیچ در اتصال فلنجی
فلنج به تنهایی وظیفه آب‌بندی اتصال را انجام نمی‌دهد. گسکت، پیچ و مهره و سطح آب‌بندی فلنج همگی در عملکرد نهایی اتصال نقش دارند.
نوع گسکت باید با سیال، فشار، دما و سطح فلنج سازگار باشد. همچنین پیچ‌ها باید از نظر سایز، جنس و مشخصات مکانیکی با الزامات اتصال مطابقت داشته باشند.
بستن پیچ‌ها نیز باید به صورت کنترل‌شده انجام شود. اعمال نیروی نامناسب می‌تواند باعث کاهش کیفیت آب‌بندی یا ایجاد تنش اضافی در اتصال شود.
راهنمای خرید فلنج جوشی گلودار
برای خرید فلنج جوشی گلودار ابتدا باید اطلاعات فنی خط مشخص شود. خرید تنها بر اساس سایز لوله کافی نیست.
موارد زیر را پیش از ثبت سفارش بررسی کنید:
- سایز اسمی فلنج
- کلاس فشاری
- استاندارد موردنیاز
- جنس و گرید متریال
- نوع سطح آب‌بندی
- ضخامت و ابعاد
- قطر داخلی متناسب با لوله
- تعداد و ابعاد سوراخ‌های پیچ
- شرایط دما و فشار
- نوع سیال
- مدارک متریال و کنترل کیفیت
- الزامات بازرسی و تست پروژه
در پروژه‌های صنعتی، ارائه مدارک فنی و قابلیت رهگیری محصول می‌تواند اهمیت زیادی داشته باشد؛ به‌خصوص زمانی که قطعات برای خطوط حساس یا پروژه‌های بزرگ خریداری می‌شوند.
عوامل مؤثر بر قیمت فلنج جوشی گلودار
قیمت این محصول به مشخصات فنی آن وابسته است و نمی‌توان یک نرخ ثابت برای تمام فلنج‌های جوشی گلودار در نظر گرفت.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- سایز فلنج
- کلاس فشاری
- جنس و گرید فولاد
- استاندارد تولید
- نوع سطح آب‌بندی
- برند یا تولیدکننده
- میزان سفارش
- تست‌ها و بازرسی‌های موردنیاز
- مدارک فنی
- شرایط بازار مواد اولیه
فلنجی با سایز یکسان اما متریال یا کلاس فشاری متفاوت می‌تواند قیمت کاملاً متفاوتی داشته باشد. به همین دلیل هنگام استعلام قیمت باید مشخصات کامل محصول اعلام شود.
آیا فلنج جوشی گلودار برای هر خط لوله مناسب است؟
خیر. نوع فلنج باید بر اساس طراحی خط و شرایط بهره‌برداری انتخاب شود. در خطوط با فشار و دمای بالا یا شرایط کاری خاص، انتخاب فلنج نیازمند بررسی دقیق استاندارد، متریال، کلاس فشاری و نوع اتصال است.
همچنین در خطوطی که سیال خورنده یا شرایط محیطی ویژه دارند، جنس فلنج و نوع گسکت باید با دقت بیشتری انتخاب شود.
سوالات متداول درباره فلنج جوشی گلودار
فلنج جوشی گلودار در چه صنایعی کاربرد دارد؟
این فلنج در صنایع نفت، گاز، پتروشیمی، نیروگاه، صنایع شیمیایی، تأسیسات صنعتی و برخی خطوط فرایندی مورد استفاده قرار می‌گیرد.
مهم‌ترین ویژگی فلنج جوشی گلودار چیست؟
وجود گردن و امکان اتصال لب‌به‌لب به لوله از ویژگی‌های اصلی آن است. این ساختار برای برخی کاربردهای صنعتی که استحکام و کنترل تنش اهمیت دارد، مناسب است.
فلنج جوشی گلودار چه تفاوتی با اسلیپون دارد؟
تفاوت اصلی در ساختار و روش اتصال به لوله است. فلنج گلودار به صورت لب‌به‌لب به لوله جوش می‌شود، در حالی که اسلیپون ساختار متفاوتی برای قرارگیری لوله و اجرای جوش دارد.
کلاس فلنج را چگونه انتخاب کنیم؟
کلاس باید براساس فشار، دما، جنس فلنج و استاندارد طراحی خط انتخاب شود. عدد کلاس به تنهایی نشان‌دهنده فشار مجاز در تمام شرایط نیست.
هنگام خرید فلنج جوشی گلودار چه اطلاعاتی باید ارائه شود؟
سایز، کلاس فشاری، استاندارد، جنس و گرید متریال، نوع سطح آب‌بندی و در صورت نیاز الزامات تست و مدارک فنی باید مشخص شوند.
آیا گسکت در عملکرد فلنج جوشی گلودار اهمیت دارد؟
بله. انتخاب گسکت مناسب و نصب صحیح آن برای آب‌بندی اتصال فلنجی اهمیت زیادی دارد و باید با فشار، دما و نوع سیال سازگار باشد.
