فشار کاری لوله پلی اتیلن؛ انواع فشار و کاربرد آن در صنعت و کشاورزی
فشار کاری یکی از مهم‌ترین مشخصات فنی هنگام انتخاب و خرید لوله پلی اتیلن است. لوله‌های پلی اتیلن در رده‌های مختلف فشار تولید می‌شوند و هر رده برای شرایط مشخصی از انتقال آب، سیالات و مواد مختلف مناسب است.
انتخاب لوله بر اساس فشار نامناسب می‌تواند باعث کاهش عمر لوله، افزایش احتمال نشتی، آسیب به اتصالات و ایجاد مشکلات در عملکرد شبکه شود. از طرف دیگر، استفاده از لوله‌ای با فشار کاری بسیار بالاتر از نیاز نیز می‌تواند هزینه خرید و اجرای پروژه را افزایش دهد.
در صنعت و کشاورزی، فشار مورد نیاز به عواملی مانند نوع سیال، ارتفاع مسیر، طول خط، دبی، پمپ، اختلاف ارتفاع، فشار ورودی و شرایط بهره‌برداری بستگی دارد. به همین دلیل باید فشار کاری لوله قبل از خرید و بر اساس شرایط واقعی پروژه تعیین شود.
فشار کاری لوله پلی اتیلن چیست؟
فشار کاری به فشاری گفته می‌شود که لوله برای تحمل آن در شرایط طراحی و بهره‌برداری مشخص در نظر گرفته شده است. این فشار معمولاً با واحد بار (bar) بیان می‌شود.
در بازار لوله پلی اتیلن، رده‌هایی مانند ۴، ۶، ۸، ۱۰، ۱۲٫۵، ۱۶ و ۲۰ بار دیده می‌شوند. با این حال، فشار قابل تحمل واقعی یک لوله فقط با نگاه کردن به عدد فشار مشخص نمی‌شود و به عواملی مانند گرید ماده، SDR، دمای کاری و استاندارد محصول نیز وابسته است.
بنابراین عبارت «لوله پلی اتیلن ۱۰ بار» باید همراه با مشخصات کامل محصول بررسی شود.
انواع فشار کاری لوله پلی اتیلن
بسته به کاربرد و طراحی محصول، لوله‌های پلی اتیلن در فشارهای مختلف تولید می‌شوند. رده‌های رایج بازار شامل موارد زیر هستند:
- لوله پلی اتیلن ۴ بار
- لوله پلی اتیلن ۶ بار
- لوله پلی اتیلن ۸ بار
- لوله پلی اتیلن ۱۰ بار
- لوله پلی اتیلن ۱۲٫۵ بار
- لوله پلی اتیلن ۱۶ بار
- لوله پلی اتیلن ۲۰ بار
این رده‌ها کاربرد یکسانی ندارند و انتخاب هرکدام باید بر اساس فشار مورد نیاز پروژه انجام شود.
لوله پلی اتیلن ۴ بار
لوله پلی اتیلن ۴ بار در سیستم‌هایی کاربرد دارد که فشار کاری مورد نیاز نسبتاً پایین است. این نوع لوله می‌تواند در برخی کاربردهای آبیاری و انتقال آب با فشار پایین مورد استفاده قرار گیرد.
کاربرد لوله ۴ بار در کشاورزی
در بعضی سیستم‌های آبیاری که فشار شبکه پایین است، از لوله‌های کم‌فشار برای انتقال و توزیع آب استفاده می‌شود.
البته باید توجه داشت که مناسب بودن لوله ۴ بار برای یک پروژه کشاورزی تنها به نام «۴ بار» وابسته نیست و فشار واقعی شبکه باید بررسی شود.
کاربرد لوله ۴ بار در صنعت
در برخی خطوط انتقال سیالات با فشار پایین نیز می‌توان از لوله‌های پلی اتیلن مناسب استفاده کرد، مشروط بر اینکه نوع سیال و شرایط محیطی با مشخصات محصول سازگار باشد.
لوله پلی اتیلن ۶ بار
لوله پلی اتیلن ۶ بار یکی از رده‌هایی است که در برخی پروژه‌های انتقال و توزیع آب و کاربردهای کشاورزی مورد استفاده قرار می‌گیرد.
کاربرد در کشاورزی
این رده می‌تواند در بخش‌هایی از شبکه آبیاری که فشار مورد نیاز در محدوده مناسب قرار دارد استفاده شود. انتخاب سایز لوله نیز باید بر اساس دبی و طول مسیر انجام شود.
کاربرد در انتقال آب
در برخی خطوط انتقال آب با فشار نسبتاً پایین، لوله‌های این رده قابل استفاده هستند؛ البته شرایط واقعی شبکه باید با فشار طراحی محصول مطابقت داشته باشد.
لوله پلی اتیلن ۸ بار
لوله پلی اتیلن ۸ بار برای سیستم‌هایی مناسب است که فشار طراحی آن‌ها بالاتر از رده‌های کم‌فشار بوده اما به ظرفیت یک لوله ۱۰ یا ۱۶ بار نیاز ندارند.
این رده می‌تواند در برخی پروژه‌های آبیاری، انتقال آب و کاربردهای صنعتی با فشار متوسط مورد استفاده قرار گیرد.
در پروژه‌هایی که فشار شبکه متغیر است، باید حداکثر فشار و افزایش‌های ناگهانی فشار نیز در نظر گرفته شود.
لوله پلی اتیلن ۱۰ بار
لوله پلی اتیلن ۱۰ بار یکی از رده‌های پرکاربرد در پروژه‌های آبرسانی و کشاورزی است.
کاربرد در کشاورزی
لوله ۱۰ بار می‌تواند برای بخش‌هایی از خطوط اصلی و فرعی آبیاری مورد استفاده قرار گیرد که فشار مورد نیاز سیستم در محدوده طراحی این محصول باشد.
در پروژه‌های کشاورزی، عواملی مانند فاصله مزرعه از منبع آب، ارتفاع زمین، ظرفیت پمپ و طول مسیر می‌توانند فشار مورد نیاز را تغییر دهند.
کاربرد در صنعت
در برخی خطوط انتقال آب و سیالات صنعتی نیز از لوله‌های این رده استفاده می‌شود. برای کاربردهای صنعتی، سازگاری شیمیایی لوله با سیال نیز باید بررسی شود.
لوله پلی اتیلن ۱۲٫۵ بار
لوله پلی اتیلن ۱۲٫۵ بار در سیستم‌هایی کاربرد دارد که فشار طراحی بالاتری نسبت به رده‌های ۱۰ بار نیاز دارند.
این نوع لوله می‌تواند در برخی شبکه‌های آبرسانی، کشاورزی و انتقال سیالات تحت فشار مورد استفاده قرار گیرد.
در انتخاب این رده باید توجه داشت که فشار نامی محصول باید با فشار واقعی و شرایط طراحی شبکه هماهنگ باشد.
لوله پلی اتیلن ۱۶ بار
لوله پلی اتیلن ۱۶ بار برای سیستم‌هایی استفاده می‌شود که نیاز به تحمل فشار بالاتری دارند.
کاربرد در کشاورزی
در خطوط اصلی انتقال آب، مسیرهای طولانی، زمین‌های دارای اختلاف ارتفاع یا سیستم‌هایی که فشار پمپ بالاتر است، ممکن است استفاده از لوله‌های رده فشار بالاتر ضرورت پیدا کند.
البته افزایش فشار لوله همیشه به معنای انتخاب بهتر نیست و باید بر اساس محاسبات شبکه انجام شود.
کاربرد در صنعت
لوله پلی اتیلن ۱۶ بار در برخی خطوط صنعتی، انتقال آب تحت فشار و سیستم‌هایی که به مقاومت فشاری بیشتری نیاز دارند مورد استفاده قرار می‌گیرد.
لوله پلی اتیلن ۲۰ بار
لوله پلی اتیلن ۲۰ بار در دسته لوله‌های با فشار کاری بالا قرار می‌گیرد و برای پروژه‌هایی استفاده می‌شود که شرایط فشار بالاتری دارند.
این نوع لوله ممکن است در برخی کاربردهای صنعتی، خطوط انتقال تحت فشار و پروژه‌های خاص آبرسانی مورد استفاده قرار گیرد.
در این رده، انتخاب صحیح SDR، گرید مواد و ضخامت دیواره اهمیت ویژه‌ای دارد.
جدول مقایسه انواع فشار لوله پلی اتیلن
| فشار اسمی | سطح فشار | برخی کاربردهای رایج |
|---|---|---|
| ۴ بار | پایین | برخی آبیاری‌ها و انتقال آب کم‌فشار |
| ۶ بار | پایین تا متوسط | آبیاری و انتقال آب |
| ۸ بار | متوسط | آبیاری و خطوط انتقال |
| ۱۰ بار | متوسط | آبرسانی، کشاورزی و برخی کاربردهای صنعتی |
| ۱۲٫۵ بار | متوسط تا بالا | انتقال آب و سیالات تحت فشار |
| ۱۶ بار | بالا | خطوط اصلی، آبرسانی و کاربردهای صنعتی |
| ۲۰ بار | بسیار بالا | پروژه‌های خاص و خطوط تحت فشار بالا |
این جدول صرفاً یک مقایسه کلی است و انتخاب نهایی باید بر اساس مشخصات فنی محصول و طراحی پروژه انجام شود.
کاربرد انواع فشار لوله پلی اتیلن در کشاورزی
در کشاورزی، انتخاب فشار لوله بیشتر به ساختار شبکه آبیاری و شرایط زمین بستگی دارد.
لوله‌های کم‌فشار
لوله‌های رده پایین فشار ممکن است در بخش‌هایی از شبکه که فشار کاری کمی دارند مورد استفاده قرار گیرند.
لوله‌های فشار متوسط
رده‌هایی مانند ۸ و ۱۰ بار می‌توانند در بسیاری از خطوط آبیاری با فشار متوسط کاربرد داشته باشند، مشروط بر اینکه فشار واقعی سیستم در محدوده مجاز محصول قرار داشته باشد.
لوله‌های فشار بالا
رده‌هایی مانند ۱۶ بار در بخش‌هایی از شبکه که فشار بالاتری دارند یا شرایط طراحی نیاز به تحمل فشار بیشتر دارد، کاربرد پیدا می‌کنند.
کاربرد انواع فشار لوله پلی اتیلن در صنعت
در صنعت، انتخاب فشار فقط به فشار داخلی لوله محدود نمی‌شود و باید نوع سیال، دما و شرایط محیطی نیز بررسی شود.
لوله‌های پلی اتیلن در برخی کاربردهای صنعتی برای انتقال آب، سیالات سازگار و مواد شیمیایی مشخص استفاده می‌شوند.
برای انتخاب محصول صنعتی، باید مقاومت شیمیایی پلی اتیلن در برابر سیال موردنظر بررسی شود. افزایش فشار کاری به تنهایی باعث نمی‌شود لوله برای هر نوع ماده شیمیایی مناسب باشد.

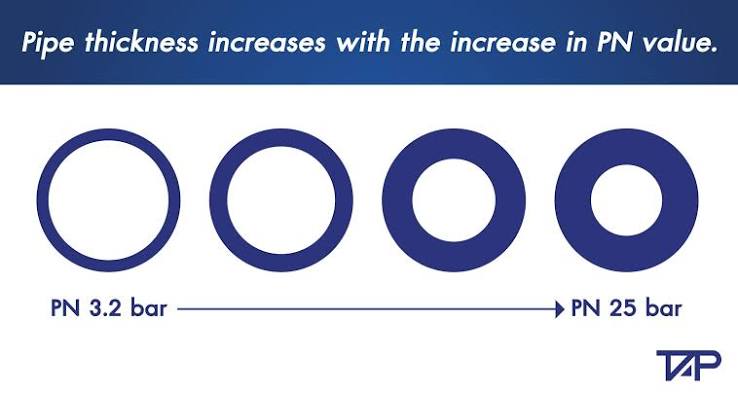

رابطه فشار کاری با SDR
SDR یکی از مهم‌ترین پارامترهای مرتبط با فشار لوله پلی اتیلن است.
SDR نسبت قطر خارجی اسمی لوله به ضخامت دیواره آن است. هرچه عدد SDR کمتر باشد، ضخامت دیواره نسبت به قطر خارجی بیشتر خواهد بود.
برای یک گرید مشخص، تغییر SDR می‌تواند ظرفیت تحمل فشار لوله را تغییر دهد. به همین دلیل هنگام خرید نباید فقط عبارت «۱۰ بار» یا «۱۶ بار» را بررسی کرد و بهتر است SDR و گرید ماده نیز مشخص باشند.
رابطه فشار کاری با PE80 و PE100
گرید مواد اولیه نیز در تعیین فشار قابل تحمل لوله اهمیت دارد. PE80 و PE100 از گریدهای مهم مورد استفاده در تولید لوله‌های پلی اتیلن تحت فشار هستند.
PE100 دارای تنش طراحی بالاتری نسبت به PE80 است و در شرایط مناسب می‌تواند امکان طراحی لوله با ضخامت کمتر را برای فشار مشخص فراهم کند.
با این حال، فشار کاری یک لوله فقط بر اساس PE80 یا PE100 بودن آن تعیین نمی‌شود و باید قطر، ضخامت، SDR و استاندارد محصول نیز بررسی شوند.
آیا لوله ۱۰ بار همیشه برای فشار ۱۰ بار مناسب است؟
عبارت فشار اسمی باید در چارچوب شرایط طراحی محصول تفسیر شود. دمای کاری، نوع ماده و الزامات استاندارد می‌توانند بر ظرفیت واقعی لوله تأثیر بگذارند.
همچنین در یک شبکه ممکن است فشار به صورت لحظه‌ای افزایش پیدا کند. بنابراین طراحی باید شرایط گذرا مانند ضربه قوچ را نیز در صورت وجود در نظر بگیرد.
به همین دلیل بهتر است لوله دقیقاً بر اساس فشار طراحی و الزامات فنی پروژه انتخاب شود و صرفاً عدد روی عنوان محصول ملاک قرار نگیرد.
فشار کاری لوله پلی اتیلن در دمای بالا
افزایش دما می‌تواند ظرفیت تحمل فشار مواد پلیمری را کاهش دهد. بنابراین فشار قابل تحمل لوله در دمای بالاتر ممکن است با شرایط دمای مرجع متفاوت باشد.
اگر قرار است لوله برای انتقال سیال گرم یا در محیط با دمای بالا استفاده شود، باید مشخصات فنی محصول و الزامات کاربرد مربوطه بررسی شود.
فشار کاری مناسب برای لوله آبیاری چیست؟
پاسخ یکسانی برای تمام سیستم‌های آبیاری وجود ندارد. فشار مناسب به نوع سیستم، قطر لوله، طول مسیر، دبی، ارتفاع زمین، نوع پمپ و تجهیزات آبیاری بستگی دارد.
برای یک خط فرعی ممکن است فشار پایین کافی باشد، در حالی که خط اصلی انتقال آب به فشار و مقاومت بیشتری نیاز داشته باشد.
بنابراین ابتدا باید فشار مورد نیاز شبکه محاسبه و سپس رده فشار لوله انتخاب شود.
برای خط انتقال آب صنعتی چه فشاری مناسب است؟
فشار مناسب به طراحی سیستم بستگی دارد. طول مسیر، اختلاف ارتفاع، ظرفیت پمپ، دبی، قطر لوله و فشار مورد نیاز در مقصد از عوامل مؤثر هستند.
در کاربردهای صنعتی، علاوه بر فشار باید نوع سیال و دمای آن نیز بررسی شود تا لوله از نظر شیمیایی و حرارتی برای شرایط کاری مناسب باشد.
آیا فشار بالاتر به معنی لوله بهتر است؟
خیر. لوله فشار بالاتر الزاماً برای همه پروژه‌ها گزینه بهتری نیست.
لوله با فشار بالاتر معمولاً به دلیل ضخامت بیشتر یا مشخصات طراحی متفاوت، می‌تواند وزن و قیمت بیشتری داشته باشد. اگر شبکه به چنین فشاری نیاز نداشته باشد، استفاده از آن ممکن است هزینه پروژه را بدون مزیت فنی ضروری افزایش دهد.
هدف، انتخاب لوله متناسب با فشار طراحی است، نه انتخاب بالاترین رده فشار.
عوامل مؤثر بر انتخاب فشار لوله پلی اتیلن
برای انتخاب رده فشار مناسب باید موارد زیر بررسی شوند:
- فشار کاری شبکه
- حداکثر فشار سیستم
- دبی مورد نیاز
- قطر لوله
- گرید PE80 یا PE100
- SDR
- ضخامت دیواره
- دمای سیال
- نوع سیال
- طول مسیر
- اختلاف ارتفاع
- فشار پمپ
- احتمال ضربه قوچ
- شرایط نصب و دفن
- استاندارد مورد استفاده
اشتباهات رایج در انتخاب فشار لوله
یکی از اشتباهات رایج، انتخاب لوله تنها بر اساس قطر است. ممکن است دو لوله با قطر یکسان، فشار کاری متفاوتی داشته باشند.
اشتباه دیگر، انتخاب رده فشار بسیار پایین برای شبکه‌ای است که فشار آن در طول بهره‌برداری افزایش پیدا می‌کند.
همچنین خرید لوله صرفاً بر اساس قیمت و نادیده گرفتن SDR، گرید و مشخصات فنی می‌تواند باعث انتخاب محصول نامناسب شود.
نکات خرید لوله پلی اتیلن بر اساس فشار کاری
قبل از خرید بهتر است اطلاعات زیر را به صورت دقیق مشخص کنید:
- کاربرد لوله چیست؟
- فشار کاری شبکه چقدر است؟
- حداکثر فشار سیستم چقدر خواهد بود؟
- قطر مورد نیاز چقدر است؟
- گرید ماده PE80 است یا PE100؟
- SDR مناسب کدام است؟
- دمای سیال چقدر است؟
- نوع سیال چیست؟
- استاندارد مورد نیاز پروژه چیست؟
- لوله قرار است به صورت کلاف یا شاخه‌ای اجرا شود؟
با مشخص شدن این موارد، انتخاب لوله بسیار دقیق‌تر خواهد بود.
سوالات متداول درباره فشار کاری لوله پلی اتیلن
لوله پلی اتیلن ۶ بار برای کشاورزی مناسب است؟
در برخی سیستم‌های کشاورزی بله، اما تنها زمانی که فشار واقعی شبکه و شرایط بهره‌برداری در محدوده مناسب محصول باشد.
لوله پلی اتیلن ۱۰ بار چه کاربردی دارد؟
این رده در برخی شبکه‌های آبرسانی، آبیاری و انتقال سیالات با فشار متوسط کاربرد دارد.
لوله پلی اتیلن ۱۶ بار برای چه کاری استفاده می‌شود؟
در سیستم‌هایی که فشار طراحی بالاتری دارند، مانند برخی خطوط اصلی انتقال آب و کاربردهای صنعتی، ممکن است از لوله‌های ۱۶ بار استفاده شود.
آیا لوله ۲۰ بار برای کشاورزی لازم است؟
در بسیاری از سیستم‌های معمول کشاورزی چنین فشاری ضرورت ندارد، اما در پروژه‌های خاص با فشار طراحی بالا ممکن است استفاده از رده‌های فشار بالاتر مورد نیاز باشد.
PE100 فشار بیشتری نسبت به PE80 تحمل می‌کند؟
PE100 تنش طراحی بالاتری دارد و در شرایط طراحی مشخص می‌تواند برای فشارهای بالاتر یا ضخامت‌های کمتر نسبت به PE80 مورد استفاده قرار گیرد؛ اما فشار نهایی هر لوله باید بر اساس مشخصات کامل آن تعیین شود.
چگونه فشار مناسب لوله پلی اتیلن را انتخاب کنیم؟
ابتدا فشار طراحی و حداکثر فشار شبکه را مشخص کنید، سپس بر اساس گرید، SDR، قطر، دما، نوع سیال و استاندارد، رده مناسب لوله را انتخاب کنید.
