در شبکههای فاضلاب، انتخاب نوع لوله تنها بخشی از فرایند اجرای صحیح سیستم است و نحوه قرارگیری لوله در زمین نیز تأثیر مستقیمی بر عملکرد و دوام آن دارد. لولههای فاضلابی کاروگیت معمولاً بهصورت زیرزمینی نصب میشوند و پس از قرارگیری در ترانشه، با مصالح مناسب اطراف و روی لوله پر میشود. این روش اجرا به دلایل مختلفی از جمله حفاظت از لوله، انتقال مناسب بارهای واردشده، کنترل تغییر شکل و ایجاد شرایط پایدار برای عملکرد شبکه انجام میشود.
لوله کاروگیت به دلیل ساختار موجدار و ماهیت انعطافپذیر خود، رفتار متفاوتی نسبت به لولههای کاملاً صلب دارد. در این نوع لولهها، عملکرد مناسب فقط به مقاومت خود لوله وابسته نیست و تعامل میان لوله و خاک اطراف اهمیت زیادی دارد. به همین دلیل، کیفیت بستر، نحوه خاکریزی اطراف لوله، تراکم مصالح و شرایط ترانشه از عوامل مهم در اجرای شبکه فاضلاب کاروگیت محسوب میشوند.
لوله کاروگیت فاضلابی چیست؟

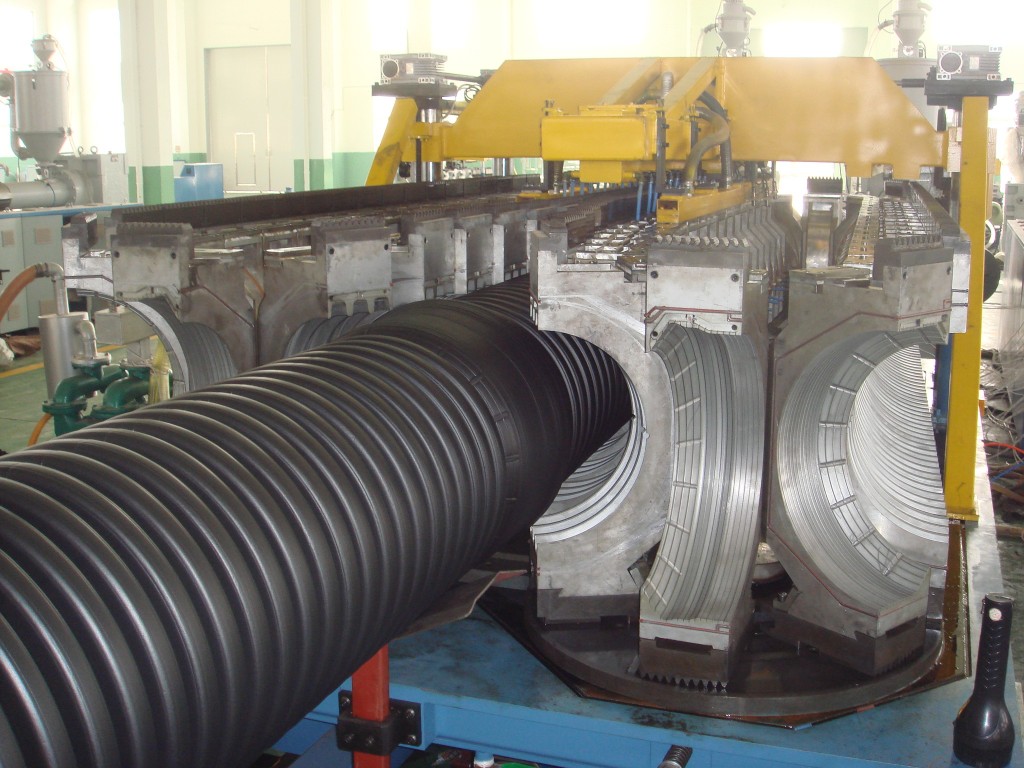

لوله کاروگیت فاضلابی معمولاً از پلیاتیلن با چگالی بالا یا HDPE تولید میشود و سطح خارجی آن دارای ساختار موجدار است. این ساختار باعث افزایش سختی حلقوی لوله بدون نیاز به افزایش بیش از حد ضخامت جداره میشود. سطح داخلی در بسیاری از مدلها صافتر از سطح خارجی است تا جریان فاضلاب با مقاومت هیدرولیکی کمتری انجام شود.
این لولهها در شبکههای جمعآوری و انتقال فاضلاب، آبهای سطحی، زهکشی و برخی پروژههای زیرزمینی مورد استفاده قرار میگیرند. انعطافپذیری، وزن نسبتاً پایین و مقاومت مناسب در برابر بسیاری از شرایط محیطی از ویژگیهایی است که باعث شده کاروگیت در پروژههای زیرزمینی مورد توجه قرار گیرد.
چرا لوله کاروگیت فاضلابی دفن میشود؟
دفن کردن لوله کاروگیت تنها با هدف مخفی کردن لوله در زیر زمین انجام نمیشود. قرارگیری صحیح لوله در خاک باعث ایجاد یک سیستم مشترک میان لوله و محیط اطراف آن میشود. مهمترین دلایل دفن لوله کاروگیت عبارتاند از:
- محافظت در برابر ضربه و آسیبهای مکانیکی
- کاهش تماس مستقیم با عوامل محیطی
- انتقال و توزیع مناسب بار خاک و بارهای سطحی
- ایجاد شرایط پایدار برای لوله انعطافپذیر
- محافظت در برابر عبور وسایل نقلیه و بارهای ترافیکی
- جلوگیری از آسیب ناشی از عملیات عمرانی سطح زمین
- فراهم کردن شیب و تراز مناسب برای شبکه فاضلاب
- افزایش دوام و پایداری سیستم در صورت اجرای صحیح
البته دفن لوله زمانی میتواند به عملکرد مناسب آن کمک کند که عملیات ترانشهبرداری، بسترسازی و خاکریزی مطابق مشخصات فنی پروژه انجام شود.
نقش خاک در عملکرد لوله کاروگیت
یکی از مهمترین تفاوتهای لوله کاروگیت با بسیاری از لولههای صلب، نقش قابل توجه خاک اطراف در تحمل بار است. لولههای انعطافپذیر در زیر بار میتوانند مقدار محدودی تغییر شکل داشته باشند و بخشی از بار از طریق تعامل میان جداره لوله و خاک اطراف توزیع شود.
به همین دلیل، صرفاً انتخاب یک لوله با کیفیت کافی نیست. اگر اطراف لوله با مصالح نامناسب پر شود یا تراکم خاک بهدرستی انجام نشود، شرایط طراحیشده برای عملکرد لوله ایجاد نمیشود.
در واقع، میتوان گفت در یک سیستم مدفون، لوله و خاک اطراف آن بهصورت یک مجموعه سازهای عمل میکنند. کیفیت اجرای این مجموعه روی تغییر شکل، پایداری و عمر مفید شبکه اثر دارد.
حفاظت مکانیکی از لوله در زیر زمین
یکی از دلایل اصلی دفن لوله کاروگیت، کاهش احتمال آسیبهای مکانیکی است. لولهای که روی سطح زمین باقی بماند، در معرض برخورد تجهیزات، عبور خودرو، سقوط اجسام، عملیات عمرانی و تغییرات محیطی قرار میگیرد.
قرار دادن لوله در ترانشه و اجرای صحیح خاکریزی اطراف آن باعث میشود یک لایه محافظ میان لوله و بسیاری از عوامل خارجی ایجاد شود. البته میزان حفاظت به عمق دفن، نوع خاک، شرایط پروژه و بارهای واردشده بستگی دارد و نمیتوان برای تمام پروژهها یک عمق ثابت را مناسب دانست.
تحمل بار خاک چگونه اتفاق میافتد؟
پس از دفن لوله، وزن خاک بالای آن به لوله و محیط اطراف وارد میشود. علاوه بر وزن خاک، در پروژههایی که مسیر لوله زیر خیابان، پارکینگ یا مسیر عبور خودرو قرار دارد، بارهای ناشی از ترافیک نیز میتوانند به سیستم زیرزمینی منتقل شوند.
در لولههای کاروگیت، طراحی و اجرای صحیح بستر و خاک اطراف اهمیت زیادی دارد. مصالح جانبی مناسب و تراکم کافی میتوانند به محدود کردن تغییر شکل لوله و انتقال بهتر نیروها کمک کنند.
به همین دلیل، این تصور که «هرچه لوله ضخیمتر باشد، کیفیت دفن اهمیت کمتری دارد» صحیح نیست. حتی یک لوله مناسب نیز در صورت اجرای نامناسب ترانشه و خاکریزی ممکن است عملکرد مورد انتظار را نداشته باشد.
تأثیر بارهای سطحی و ترافیکی
اگر لوله کاروگیت در محلی نصب شود که خودرو یا ماشینآلات از سطح آن عبور میکنند، شرایط بارگذاری اهمیت بیشتری پیدا میکند. بار سطحی از طریق لایههای خاک به عمق منتقل میشود و میزان اثر آن روی لوله به عواملی مانند عمق دفن، نوع خاک، وضعیت تراکم، مشخصات لوله و شرایط روسازی بستگی دارد.
در پروژههای ترافیکی، انتخاب عمق دفن نباید بهصورت تجربی انجام شود. مشخصات لوله، شرایط خاک، بارگذاری و الزامات طراحی پروژه باید در کنار یکدیگر بررسی شوند.
آیا هرچه عمق دفن بیشتر باشد بهتر است؟
خیر. عمق دفن بیشتر لزوماً به معنای عملکرد بهتر لوله نیست. افزایش عمق میتواند باعث افزایش وزن خاک روی لوله و در نتیجه افزایش بار واردشده به سیستم شود. از طرف دیگر، عمق ناکافی نیز ممکن است حفاظت لازم در برابر بارهای سطحی را فراهم نکند.
بنابراین عمق مناسب باید بر اساس شرایط واقعی پروژه تعیین شود. عواملی مانند موارد زیر در تعیین عمق دفن مؤثر هستند:
- قطر و مشخصات لوله
- سختی حلقوی و ساختار پروفیل لوله
- نوع و مشخصات خاک
- وضعیت آب زیرزمینی
- نوع بار سطحی
- میزان ترافیک
- شرایط ترانشه
- نوع مصالح بستر و خاکریزی
- میزان تراکم مصالح اطراف لوله
- استانداردها و الزامات طراحی پروژه
به همین دلیل، ارائه یک عدد ثابت بهعنوان «حداقل عمق مناسب برای تمام لولههای کاروگیت» از نظر فنی قابل تعمیم نیست.
اهمیت بسترسازی پیش از دفن لوله
یکی از مراحل مهم اجرای لوله کاروگیت، آمادهسازی کف ترانشه است. کف ترانشه باید شرایطی فراهم کند که لوله در طول مسیر بهصورت پایدار قرار بگیرد و نقاط تمرکز بار ایجاد نشود.
وجود سنگهای تیز، قطعات سخت یا ناهمواریهای شدید در کف ترانشه میتواند باعث وارد شدن فشار موضعی به لوله شود. به همین دلیل، در پروژههای اصولی از مصالح بستر مناسب استفاده میشود تا تماس لوله با زمین یکنواختتر باشد.
بستر باید متناسب با شرایط خاک و مشخصات پروژه طراحی شود و ضخامت آن نیز نباید بدون توجه به شرایط واقعی محل بهصورت یک عدد ثابت در نظر گرفته شود.
نقش خاکریزی جانبی و ناحیه اطراف لوله
در لولههای انعطافپذیر، خاک اطراف لوله اهمیت زیادی دارد. بهخصوص ناحیه کناری و قسمت پاییندست و بالادست جانبی لوله باید بهدرستی پر و متراکم شود.
در صورت وجود فضای خالی در اطراف لوله، عملکرد خاک بهعنوان تکیهگاه جانبی کاهش پیدا میکند. این موضوع میتواند موجب افزایش تغییر شکل لوله شود.
به همین دلیل، در زمان اجرای شبکه باید توجه ویژهای به پر کردن فضای اطراف لوله، انتخاب مصالح مناسب و تراکم مرحلهای داشت.
خاکریزی روی لوله کاروگیت
پس از قرارگیری لوله و اجرای خاکریزی جانبی، عملیات پر کردن قسمت بالای لوله انجام میشود. این مرحله باید بهصورت کنترلشده انجام شود تا لوله در معرض ضربه مستقیم ماشینآلات یا بارگذاری ناگهانی قرار نگیرد.
استفاده از تجهیزات سنگین برای تراکم در فاصله بسیار نزدیک به لوله میتواند در برخی شرایط باعث وارد شدن نیروی نامناسب به آن شود. روش تراکم و نوع تجهیزات باید بر اساس مشخصات پروژه و مراحل تعیینشده در دستورالعمل اجرایی انتخاب شود.
مراحل کلی دفن لوله کاروگیت
اجرای زیرزمینی لوله کاروگیت معمولاً شامل چند مرحله اصلی است:
۱. بررسی مسیر
پیش از حفاری باید مسیر لوله، شیب شبکه، محل منهولها، تأسیسات موجود و شرایط زمین بررسی شود.
۲. اجرای ترانشه
ترانشه با عرض و عمق مناسب برای شرایط پروژه اجرا میشود. عرض ترانشه باید به اندازهای باشد که امکان قرار دادن لوله، اجرای بستر و تراکم مناسب خاک در اطراف آن فراهم شود.
۳. آمادهسازی بستر
کف ترانشه بررسی و در صورت نیاز با مصالح مناسب آماده میشود تا سطحی پایدار و یکنواخت ایجاد شود.
۴. قرار دادن لوله
لولهها در مسیر مشخصشده قرار میگیرند و تراز و شیب آنها کنترل میشود. در این مرحله، اتصال صحیح شاخهها نیز اهمیت دارد.
۵. اجرای خاکریزی جانبی
فضای اطراف لوله با مصالح مناسب پر میشود. این کار باید بهصورت مرحلهای و با تراکم کنترلشده انجام شود.
۶. پوشش و خاکریزی نهایی
پس از ایجاد پوشش مناسب اطراف لوله، ادامه خاکریزی تا سطح مورد نظر انجام میشود. در مسیرهای ترافیکی، لایههای روسازی نیز مطابق طراحی پروژه اجرا خواهند شد.
تأثیر دفن صحیح بر جلوگیری از تغییر شکل لوله
لولههای کاروگیت به دلیل انعطافپذیری، در برابر بارهای خارجی رفتار متفاوتی از لولههای صلب دارند. مقدار مشخصی تغییر شکل در یک لوله انعطافپذیر میتواند بخشی از رفتار طبیعی آن تحت بار باشد، اما تغییر شکل بیش از محدوده طراحیشده میتواند نشانه اجرای نامناسب یا شرایط بارگذاری نامتناسب باشد.
دفن صحیح و ایجاد تکیهگاه جانبی مناسب به کنترل این تغییر شکل کمک میکند. در مقابل، خاک نامناسب، تراکم ضعیف یا وجود فضای خالی در اطراف لوله میتواند شرایط نامطلوبی ایجاد کند.
نقش دفن لوله در محافظت در برابر نور خورشید
پلیاتیلن در صورت قرارگیری طولانیمدت در معرض تابش مستقیم خورشید، نیازمند حفاظت مناسب در برابر اشعه فرابنفش است. دفن شدن لوله باعث میشود لوله از تابش مستقیم خورشید دور بماند و محیط اطراف آن پایدارتر شود.
البته حفاظت در برابر UV تنها یکی از مزایای نصب زیرزمینی است و نباید آن را دلیل اصلی تحمل بار لوله دانست. عملکرد سازهای لوله مدفون به مجموعهای از عوامل مرتبط با طراحی و اجرای خاک و لوله وابسته است.
دفن لوله کاروگیت و کنترل شرایط محیطی
قرارگیری لوله در زیر زمین میتواند تماس مستقیم آن با بسیاری از عوامل محیطی را کاهش دهد. در یک سیستم مدفون، لوله کمتر در معرض ضربه، تغییرات شدید دمایی سطح زمین و فعالیتهای روزمره روی سطح قرار میگیرد.
با این حال، شرایط زیرزمینی نیز باید بهدقت بررسی شود. وجود آب زیرزمینی، خاکهای نامناسب، نشست زمین یا حرکت خاک میتواند بر عملکرد شبکه اثر بگذارد و باید در طراحی و اجرای پروژه مورد توجه قرار گیرد.
ارتباط عمق دفن با شرایط پروژه
عمق دفن لوله کاروگیت باید با توجه به کاربرد و شرایط محل تعیین شود. برای مثال، لولهای که در فضای سبز و خارج از مسیر عبور خودرو نصب میشود، شرایط بارگذاری متفاوتی با لولهای دارد که در زیر خیابان یا مسیر ماشینآلات سنگین قرار میگیرد.
جدول زیر عوامل اصلی مؤثر بر عمق دفن را نشان میدهد:
| عامل | تأثیر بر طراحی دفن |
|---|---|
| قطر لوله | بر شرایط نصب و نیازهای سازهای اثر میگذارد |
| سختی حلقوی | ظرفیت لوله در برابر تغییر شکل را تحت تأثیر قرار میدهد |
| نوع خاک | رفتار خاک اطراف و انتقال بار را تعیین میکند |
| تراکم خاک | بر تکیهگاه جانبی و پایداری سیستم مؤثر است |
| بار ترافیکی | میزان بار واردشده از سطح را افزایش میدهد |
| آب زیرزمینی | میتواند شرایط خاک و پایداری ترانشه را تغییر دهد |
| عرض ترانشه | بر نحوه قرارگیری و تراکم مصالح اطراف اثر دارد |
| نوع بستر | کیفیت تکیهگاه زیر لوله را تعیین میکند |
چرا تراکم خاک اطراف لوله اهمیت دارد؟
تراکم مناسب خاک اطراف لوله یکی از مهمترین مراحل نصب لولههای کاروگیت است. اگر مصالح اطراف لوله به اندازه کافی متراکم نشوند، تکیهگاه جانبی لازم ایجاد نمیشود.
از طرف دیگر، تراکم بیش از حد یا استفاده از روش نامناسب نیز میتواند به لوله یا اتصالات آن آسیب وارد کند. بنابراین، هدف اصلی ایجاد یک محیط متراکم، یکنواخت و متناسب با مشخصات طراحی است؛ نه صرفاً افزایش حداکثری تراکم.
انتخاب مصالح مناسب برای اطراف لوله
نوع مصالح مورد استفاده برای بستر و خاکریزی اطراف لوله باید بر اساس شرایط پروژه و مشخصات فنی سیستم انتخاب شود. مصالح باید قابلیت تراکم مناسب داشته باشند و در زمان اجرا باعث آسیب به جداره لوله نشوند.
استفاده از خاکهای بسیار نامناسب، مواد آلی، مصالح دارای قطعات تیز یا موادی که در شرایط آبگرفتگی رفتار نامطلوب دارند، میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
دفن لوله کاروگیت در مناطق دارای ترافیک
در پروژههایی که لوله زیر خیابان، جاده یا پارکینگ قرار میگیرد، موضوع بار ترافیکی اهمیت بیشتری پیدا میکند. در این شرایط، علاوه بر خود لوله باید ساختار خاک بالای لوله و روسازی نیز در نظر گرفته شود.
عمق دفن، نوع مصالح، تراکم لایهها و مشخصات لوله باید متناسب با بارگذاری واقعی انتخاب شوند. در پروژههای مهم، این موضوع باید در محاسبات طراحی بررسی شود و صرفاً بر اساس تجربه پروژههای دیگر تصمیمگیری نشود.
تفاوت دفن اصولی و دفن غیراصولی
تفاوت میان اجرای صحیح و نادرست لوله کاروگیت را میتوان در چند مرحله مشاهده کرد:
| دفن اصولی | دفن غیراصولی |
|---|---|
| آمادهسازی مناسب بستر | قرار دادن لوله روی کف نامناسب |
| استفاده از مصالح مناسب | استفاده از خاک یا مصالح نامتناسب |
| تراکم مرحلهای و کنترلشده | پر کردن سریع و بدون تراکم کافی |
| کنترل شیب و تراز | بیتوجهی به شیب شبکه |
| رعایت شرایط بارگذاری | انتخاب عمق بدون بررسی بار |
| محافظت از لوله هنگام اجرا | وارد کردن ضربه یا بار مستقیم |
| کنترل وضعیت اتصالات | رها کردن اتصالات بدون بررسی |
آیا دفن لوله باعث افزایش عمر آن میشود؟
دفن صحیح میتواند شرایط مناسبی برای عملکرد طولانیمدت لوله ایجاد کند، اما نمیتوان صرفاً دفن کردن را تضمینکننده افزایش عمر لوله دانست.
کیفیت مواد اولیه، طراحی لوله، مشخصات پروفیل، کیفیت اتصالات، شرایط فاضلاب، بارگذاری، شرایط خاک و کیفیت اجرای پروژه همگی در دوام سیستم نقش دارند.
اگر لوله در محیط نامناسب نصب شود یا عملیات خاکریزی و تراکم بهدرستی انجام نشود، حتی محصول باکیفیت نیز ممکن است عملکرد مورد انتظار را نداشته باشد.
خطاهای رایج هنگام دفن لوله کاروگیت
برخی از خطاها در زمان اجرای شبکه میتوانند باعث ایجاد مشکل در عملکرد لوله شوند:
استفاده از عمق ثابت برای تمام پروژهها
عمق مناسب به شرایط پروژه وابسته است و نمیتوان یک مقدار مشخص را برای همه مسیرها مناسب دانست.
بیتوجهی به بستر
قرار دادن لوله روی سطح سنگی، ناهموار یا دارای نقاط سخت میتواند باعث ایجاد فشار موضعی شود.
تراکم ضعیف اطراف لوله
عدم تراکم مناسب در نواحی جانبی میتواند تکیهگاه لازم را کاهش دهد.
استفاده از ماشینآلات سنگین در فاصله نامناسب
ورود بار سنگین پیش از ایجاد پوشش و حفاظت کافی میتواند به لوله آسیب برساند.
بیتوجهی به آب زیرزمینی
وجود آب میتواند شرایط خاک، پایداری ترانشه و کیفیت عملیات اجرایی را تغییر دهد.
کنترل نکردن شیب
در شبکههای فاضلاب ثقلی، شیب لوله اهمیت ویژهای دارد و باید در مراحل مختلف اجرا کنترل شود.
بازرسی لوله پیش از خاکریزی نهایی
پیش از تکمیل خاکریزی بهتر است وضعیت لوله، اتصالات، تراز و شرایط اطراف آن بررسی شود. هرگونه آسیب، جابهجایی یا تغییر شکل غیرعادی باید پیش از پوشاندن کامل لوله شناسایی شود.
در پروژههای بزرگ، روشهای بازرسی مانند کنترل چشمی، اندازهگیری تغییر شکل و در صورت نیاز بازرسی ویدئویی میتوانند برای اطمینان از کیفیت اجرای شبکه مورد استفاده قرار گیرند.
عوامل مؤثر بر قیمت اجرای لوله کاروگیت فاضلابی
هزینه اجرای یک شبکه کاروگیت فقط به قیمت خود لوله محدود نمیشود. هزینههای مربوط به حفاری، آمادهسازی بستر، مصالح اطراف لوله، حمل، نصب، اتصالات، خاکریزی، تراکم و در پروژههای شهری هزینه بازسازی سطح نیز میتواند در قیمت نهایی مؤثر باشد.
از طرف دیگر، انتخاب لوله بر اساس شرایط واقعی پروژه اهمیت زیادی دارد. خرید لولهای با مشخصات نامتناسب ممکن است هزینه اولیه را کاهش دهد اما در صورت نیاز به اصلاح یا تعمیر، هزینههای اجرایی بیشتری ایجاد کند.
نکات مهم هنگام خرید لوله کاروگیت برای دفن زیرزمینی
برای خرید لوله کاروگیت فاضلابی باید مشخصات پروژه پیش از انتخاب محصول مشخص شود. موارد زیر از مهمترین نکات خرید هستند:
- قطر اسمی و ابعاد واقعی لوله
- نوع ماده اولیه و مشخصات تولید
- سختی حلقوی مورد نیاز
- نوع پروفیل و ساختار جداره
- نوع اتصال
- نوع واشر و آببندی در صورت وجود
- شرایط بارگذاری
- عمق تقریبی نصب
- شرایط خاک و آب زیرزمینی
- استاندارد یا مشخصات فنی مورد نیاز پروژه
- کیفیت ظاهری لوله و اتصالات
- مدارک کنترل کیفیت و مشخصات فنی تولیدکننده
همچنین در خرید پروژهای بهتر است مشخصات فنی محصول با طراحی شبکه و شرایط واقعی محل اجرا تطبیق داده شود و انتخاب صرفاً بر اساس قیمت هر متر لوله انجام نشود.
اهمیت اجرای صحیح اتصالات در شبکه مدفون
اتصالات بخشی از سیستم لولهکشی هستند که پس از دفن دسترسی به آنها دشوارتر میشود. به همین دلیل، قبل از خاکریزی نهایی باید اتصالها بهطور کامل بررسی شوند.
تمیزی سطوح اتصال، قرارگیری صحیح واشر در مدلهای دارای آببندی لاستیکی، همراستایی لولهها و کنترل نشتی از مواردی هستند که میتوانند بر عملکرد شبکه اثر بگذارند.
اجرای صحیح اتصال علاوه بر جلوگیری از نشت فاضلاب، در برخی پروژهها برای جلوگیری از ورود آبهای زیرزمینی یا آبهای ناخواسته به شبکه نیز اهمیت دارد.
نگهداری و بازرسی لوله کاروگیت پس از دفن
پس از اتمام اجرای شبکه، نگهداری بیشتر از طریق دسترسی به منهولها، نقاط بازدید و تجهیزات بازرسی انجام میشود. بسته به نوع پروژه، شرایط بهرهبرداری و الزامات کارفرما میتوان وضعیت مسیر، گرفتگی، نشست و عملکرد شبکه را بررسی کرد.
در صورت مشاهده نشست سطح زمین، برگشت فاضلاب، کاهش ظرفیت عبور جریان یا تغییرات غیرعادی در منهولها، بررسی مسیر زیرزمینی اهمیت پیدا میکند. تشخیص زودهنگام مشکلات میتواند از گسترش آسیب و افزایش هزینه تعمیرات جلوگیری کند.
