شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار یا Needle Valve یکی از انواع شیرآلات صنعتی است که برای کنترل، تنظیم و محدود کردن جریان سیالات در خطوط لوله مورد استفاده قرار میگیرد. این نوع شیر به دلیل طراحی خاص عضو داخلی خود، امکان کنترل تدریجی جریان را فراهم میکند و در سیستمهایی که تنظیم دقیق دبی اهمیت دارد، کاربرد گستردهای دارد.

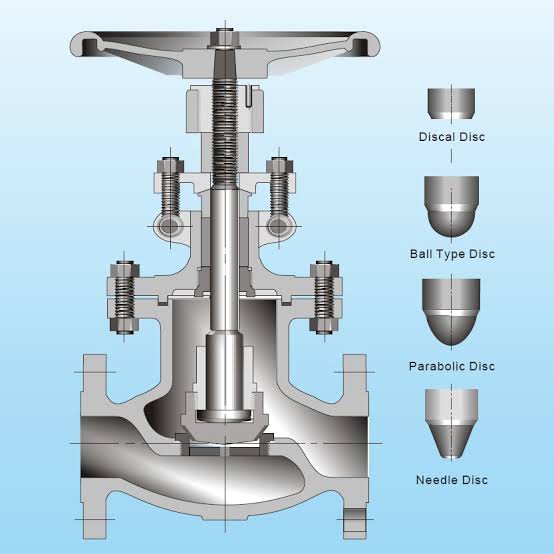

در ساختار شیر سوزنی، یک عضو مخروطی یا سوزنیشکل به وسیله استم در داخل بدنه حرکت میکند. با چرخاندن هندویل، موقعیت سوزن نسبت به سیت تغییر کرده و سطح عبور سیال کم یا زیاد میشود. این طراحی باعث میشود اپراتور بتواند جریان را بهصورت تدریجی و کنترلشده تنظیم کند.
عبارت «فولادی» در این محصول به جنس بدنه و ساختار اصلی شیر اشاره دارد. بسته به نوع طراحی و شرایط سرویس، بدنه میتواند از فولاد کربنی یا فولاد زنگنزن ساخته شود. انتخاب متریال مناسب به عواملی مانند نوع سیال، فشار، دما و شرایط خوردگی بستگی دارد.
منظور از کلاس ۱۵۰ در شیر سوزنی چیست؟
Class 150 نشاندهنده رده فشاری شیر در سیستم استاندارد ASME است. این عبارت به این معنی نیست که شیر در تمام شرایط دمایی میتواند فشار ثابتی معادل ۱۵۰ psi را تحمل کند. فشار مجاز واقعی به عواملی مانند جنس بدنه، دمای کاری و استاندارد مورد استفاده بستگی دارد.
به همین دلیل در زمان انتخاب شیر سوزنی فولادی کلاس ۱۵۰ باید فشار و دمای طراحی و همچنین فشار و دمای عملیاتی خط بهصورت همزمان بررسی شوند. اطلاعات Pressure Rating و Pressure-Temperature Rating معمولاً در دیتاشیت یا کاتالوگ فنی سازنده ارائه میشود.
فلنجدار بودن شیر سوزنی چه مزیتی دارد؟
در مدل فلنجدار، دو طرف شیر دارای اتصال فلنجی است و شیر توسط پیچ و مهره و گسکت به فلنجهای خط لوله متصل میشود. اتصال فلنجی یکی از روشهای رایج در تجهیزات و خطوط صنعتی است و امکان باز کردن شیر برای تعمیرات، بازرسی یا تعویض را فراهم میکند.
در انتخاب اتصال فلنجی باید علاوه بر سایز، استاندارد فلنج، کلاس فشار، نوع سطح فلنج و مشخصات گسکت نیز مورد توجه قرار گیرد. هماهنگی فلنج شیر با فلنج خط لوله برای نصب صحیح و ایجاد آببندی مناسب ضروری است.
اجزای اصلی شیر سوزنی فولادی کلاس ۱۵۰
شیر سوزنی از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در کنترل جریان و آببندی دارند. مهمترین اجزای این شیر عبارتاند از:
| جزء | وظیفه |
|---|---|
| بدنه (Body) | محفظه اصلی عبور سیال و تحمل فشار |
| بونت (Bonnet) | پوشش بخش بالایی و نگهدارنده مکانیزم |
| استم (Stem) | انتقال حرکت هندویل به عضو داخلی |
| سوزن یا پلاگ (Needle/Plug) | کنترل میزان عبور سیال |
| سیت (Seat) | ایجاد سطح آببندی |
| پکینگ (Packing) | آببندی اطراف استم |
| هندویل (Handwheel) | باز و بسته کردن و تنظیم شیر |
| فلنج (Flange) | اتصال شیر به خط لوله |
متریال این قطعات میتواند با توجه به نوع سرویس تغییر کند. برای مثال در سرویسهای خورنده یا دمای بالا ممکن است برای قطعات داخلی از آلیاژها و متریالهای مقاومتر استفاده شود.
عملکرد شیر سوزنی فولادی
اساس عملکرد این شیر بر حرکت کنترلشده سوزن یا پلاگ در داخل سیت است. زمانی که هندویل چرخانده میشود، استم حرکت کرده و عضو داخلی را به سمت باز یا بسته شدن هدایت میکند. با نزدیک شدن سوزن به سیت، مسیر عبور سیال محدود میشود و با فاصله گرفتن آن، جریان افزایش پیدا میکند.
این ویژگی باعث میشود شیر سوزنی برای تنظیم جریانهای کم و کنترل تدریجی مناسب باشد. میزان کنترلپذیری واقعی شیر به طراحی سوزن، سیت، قطر مسیر عبور، اختلاف فشار و مشخصات سیال بستگی دارد.
کاربرد شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار
این نوع شیر در بخشهای مختلف صنعت مورد استفاده قرار میگیرد. از جمله کاربردهای متداول آن میتوان به خطوط بخار، آب صنعتی، گاز، سیالات فرآیندی، تجهیزات پالایشگاهی، صنایع پتروشیمی، نیروگاهها و برخی سیستمهای تأسیساتی اشاره کرد.
در خطوطی که نیاز به تنظیم تدریجی جریان وجود دارد، ساختار شیر سوزنی میتواند کنترل مناسبی ایجاد کند. با این حال، برای هر سرویس باید سازگاری متریال شیر با سیال و شرایط فشار و دما بررسی شود.
سایز و مشخصات ابعادی
شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار در سایزهای مختلف تولید میشود و سایز آن معمولاً با NPS بر حسب اینچ یا DN مشخص میشود. برخی سایزهای متداول عبارتاند از:
| سایز NPS | DN تقریبی |
|---|---|
| ½ اینچ | DN15 |
| ¾ اینچ | DN20 |
| ۱ اینچ | DN25 |
| ۱¼ اینچ | DN32 |
| ۱½ اینچ | DN40 |
| ۲ اینچ | DN50 |
ابعاد واقعی شیر تنها به سایز نامی محدود نمیشود. مواردی مانند Face to Face، قطر فلنج، تعداد سوراخهای فلنج، قطر سوراخها و ارتفاع کلی شیر نیز برای نصب و طراحی پایپینگ اهمیت دارند و باید مطابق استاندارد یا دیتاشیت سازنده بررسی شوند.
متریال بدنه و قطعات داخلی
انتخاب متریال یکی از مهمترین بخشهای مشخصات فنی شیر سوزنی است. فولاد کربنی معمولاً در سرویسهای عمومی و شرایطی که مقاومت مکانیکی مناسب مورد نیاز است استفاده میشود. برای محیطهای خورنده یا سرویسهایی که مقاومت در برابر خوردگی اهمیت دارد، ممکن است از استنلس استیل یا آلیاژهای مناسب استفاده شود.
قطعاتی مانند استم، سیت و پکینگ نیز باید متناسب با دما، فشار و نوع سیال انتخاب شوند. بهخصوص در خطوط بخار و سیالات دما بالا، نوع آببندی و جنس قطعات داخلی تأثیر مستقیمی بر عملکرد و طول عمر شیر دارد.
مشخصات مهم در انتخاب شیر سوزنی کلاس ۱۵۰
برای انتخاب یک شیر سوزنی فولادی مناسب، صرفاً توجه به سایز و کلاس فشار کافی نیست. مشخصات اصلی مورد نیاز عبارتاند از:
- سایز نامی NPS یا DN
- کلاس فشار
- نوع اتصال فلنجی
- جنس بدنه
- جنس بونت
- متریال استم و قطعات داخلی
- نوع سیت
- نوع پکینگ
- فشار طراحی و عملیاتی
- دمای طراحی و عملیاتی
- نوع سیال
- استاندارد فلنج
- ابعاد Face to Face
- استاندارد طراحی و تست
- نوع عملکرد و عملگر
بررسی این اطلاعات باعث میشود شیر انتخابشده با شرایط واقعی خط و الزامات پروژه مطابقت داشته باشد.
استانداردهای مورد استفاده
بسته به طراحی و مشخصات سازنده، استانداردهای مختلفی در ساخت و مشخصات شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار مورد استفاده قرار میگیرند. استانداردهای مرتبط ممکن است بخشهایی مانند طراحی، متریال، ابعاد، فلنج و تست را پوشش دهند.
برای مثال استانداردهایی مانند ASME B16.5 در مشخصات فلنج، ASTM A105 در برخی قطعات فورج فولادی و ASTM A216 در برخی قطعات ریختگی فولاد کربنی مورد استفاده قرار میگیرند. همچنین استانداردهای تست شیرآلات مانند API 598 میتوانند در مشخصات فنی پروژه مطرح باشند.
استاندارد دقیق باید بر اساس طراحی شیر، متریال انتخابی و الزامات پروژه مشخص شود و نمیتوان یک استاندارد واحد را برای تمام مدلهای شیر سوزنی تعمیم داد.
تفاوت شیر سوزنی با شیرهای قطع و وصل معمولی
مهمترین تفاوت شیر سوزنی با بسیاری از شیرهای قطع و وصل، شکل عضو داخلی و نحوه کنترل جریان است. در شیر سوزنی، طراحی سوزنیشکل باعث میشود تغییرات موقعیت عضو کنترلکننده بهصورت تدریجی روی سطح عبور جریان اثر بگذارد.
به همین دلیل این نوع شیر در سرویسهایی که تنظیم جریان اهمیت دارد کاربرد بیشتری دارد. در مقابل، انتخاب شیر برای قطع و وصل کامل خط باید بر اساس نوع سرویس و وظیفه اصلی ولو انجام شود.
در نتیجه، برای انتخاب شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار باید مجموعهای از عوامل شامل سایز، فشار، دما، نوع سیال، متریال، استاندارد فلنج، ابعاد نصب و نوع عملکرد در کنار یکدیگر بررسی شوند. این اطلاعات پایه اصلی مشخصات فنی یک شیر صنعتی مناسب برای استفاده در خطوط فرآیندی و تأسیساتی را تشکیل میدهند.
