راهنمای انتخاب، کاربرد و مشخصات فنی و خرید شیرفلکه فولادی کلاس ۱۵۰

در سیستم‌های لوله‌کشی صنعتی، کنترل جریان سیالات یکی از بخش‌های مهم طراحی و بهره‌برداری محسوب می‌شود. خطوط انتقال آب، گاز، بخار، سیالات فرآیندی و مواد مختلف باید به تجهیزاتی مجهز باشند که امکان قطع جریان، جداسازی بخش‌های مختلف خط و انجام عملیات تعمیر و نگهداری را فراهم کنند. انتخاب نادرست این تجهیزات می‌تواند باعث افزایش نشتی، کاهش عملکرد خط و ایجاد مشکلاتی در زمان تعمیرات شود.

نوع اتصال، جنس بدنه، فشار و دمای کاری، جنس قطعات داخلی و سایز از مهم‌ترین مواردی هستند که هنگام انتخاب تجهیزات کنترل جریان باید مورد توجه قرار بگیرند. در پروژه‌هایی که استحکام مکانیکی، قابلیت نصب در خطوط فلنجی و تحمل شرایط کاری صنعتی اهمیت دارد، استفاده از تجهیزات فولادی یکی از گزینه‌های قابل بررسی است.

یکی از محصولات مورد استفاده در این زمینه، شیرفلکه فولادی کلاس ۱۵۰ است که برای قطع و وصل جریان در بخش‌های مختلف خطوط لوله به کار می‌رود. طراحی این محصول به گونه‌ای است که با حرکت عضو داخلی شیر، مسیر عبور سیال باز یا بسته می‌شود. رده فشاری کلاس ۱۵۰ نیز یکی از مشخصات مهم آن است که باید در کنار فشار، دما، نوع سیال و اطلاعات سازنده بررسی شود.

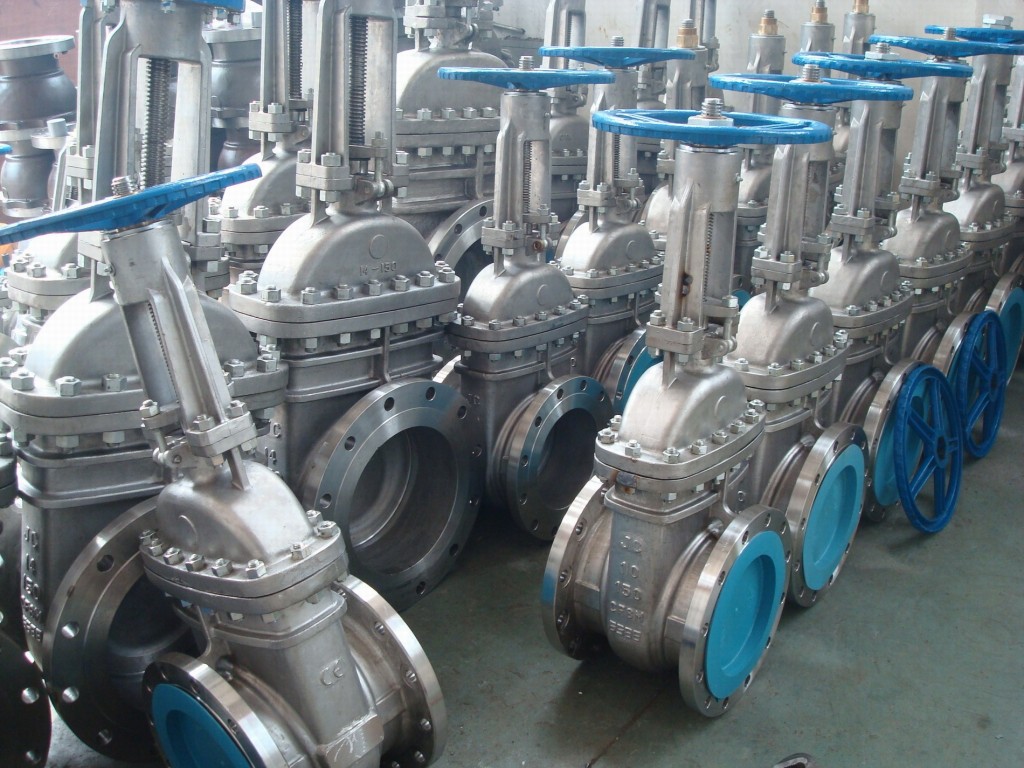

شیرفلکه فولادی کلاس ۱۵۰ چیست؟

شیرفلکه یا Gate Valve یکی از انواع شیرهای صنعتی است که وظیفه اصلی آن قطع و وصل کامل جریان در خط لوله است. در این نوع شیر، یک دیسک یا عضو مسدودکننده در مسیر حرکت می‌کند و با قرار گرفتن در وضعیت مناسب، مسیر عبور سیال را باز یا مسدود می‌سازد.

مدل فولادی این تجهیز دارای بدنه‌ای از جنس فولاد است و در پروژه‌هایی که به مقاومت مکانیکی مناسب نیاز دارند مورد استفاده قرار می‌گیرد. مدل‌های فلنجدار نیز از طریق فلنج به خطوط لوله متصل می‌شوند و امکان جداسازی تجهیزات برای تعمیرات را فراهم می‌کنند.

عبارت کلاس ۱۵۰ به رده فشاری مربوط به طراحی و اتصال شیر در سیستم‌های استاندارد اشاره دارد. این عبارت به تنهایی به معنی تحمل یک فشار ثابت در تمام دماها نیست. فشار مجاز واقعی باید با توجه به جنس بدنه، دمای کاری، متریال اجزای داخلی، استاندارد ساخت و جدول فشار-دما سازنده بررسی شود.

ساختار و اجزای شیرفلکه فولادی

شناخت اجزای اصلی این محصول هنگام انتخاب و خرید اهمیت زیادی دارد. ساختار کلی آن می‌تواند شامل بخش‌های زیر باشد:

بدنه

بدنه اصلی‌ترین بخش تجهیز است و وظیفه نگهداری قطعات داخلی و تحمل شرایط کاری خط را بر عهده دارد. فولاد به دلیل استحکام مکانیکی مناسب در بسیاری از مدل‌های صنعتی مورد استفاده قرار می‌گیرد.

دیسک یا گیت

عضو مسدودکننده داخلی، مسیر عبور سیال را کنترل می‌کند. در حالت باز، گیت از مسیر جریان خارج می‌شود و در حالت بسته، مسیر عبور را مسدود می‌کند.

ساقه

حرکت دسته یا عملگر از طریق ساقه به گیت منتقل می‌شود. طراحی و کیفیت این بخش در عملکرد صحیح شیر اهمیت دارد.

سیت

سیت در بخش آب‌بندی داخلی قرار دارد و ارتباط مستقیمی با میزان آب‌بندی شیر دارد. جنس و طراحی آن باید با فشار، دما و نوع سیال سازگار باشد.

بونت

بونت در قسمت بالایی بدنه قرار می‌گیرد و بخشی از مجموعه داخلی و ساقه را دربر می‌گیرد. نوع اتصال بونت می‌تواند بسته به طراحی محصول متفاوت باشد.

فلنج

در مدل‌های فلنجدار، فلنج‌های دو طرف شیر برای اتصال به خط لوله استفاده می‌شوند. ابعاد، نوع سطح آب‌بندی و سوراخ‌کاری فلنج باید با خط سازگار باشد.

کاربرد شیرفلکه فولادی کلاس ۱۵۰

این محصول در بسیاری از خطوط صنعتی و تأسیسات مورد استفاده قرار می‌گیرد. مهم‌ترین کاربرد آن ایجاد امکان قطع کامل جریان و جداسازی یک بخش از خط است.

برخی از کاربردهای رایج عبارت‌اند از:

• خطوط انتقال آب صنعتی
• تأسیسات کارخانه‌ها
• خطوط انتقال برخی گازها در شرایط مجاز
• صنایع نفت و گاز
• صنایع پتروشیمی
• خطوط بخار با انتخاب مدل مناسب
• سیستم‌های فرآیندی
• واحدهای تولیدی
• خطوط انتقال سیالات صنعتی
• بخش‌هایی از سیستم‌های پایپینگ که نیاز به قطع و وصل کامل جریان دارند

انتخاب محصول باید متناسب با سیال انجام شود. برای سیالات خورنده یا شرایط دمایی خاص، علاوه بر جنس بدنه، جنس سیت، گیت، ساقه و سایر قطعات نیز باید بررسی شود.

عملکرد شیرفلکه در خطوط لوله

عملکرد اصلی این نوع شیر بر پایه حرکت گیت در مسیر جریان است. هنگامی که گیت کاملاً بالا می‌رود، مسیر عبور سیال باز می‌شود. با پایین آمدن گیت، مسیر به تدریج بسته شده و در حالت بسته، جریان متوقف می‌شود.

این ساختار باعث می‌شود این نوع شیر بیشتر برای قطع و وصل جریان مناسب باشد، نه کنترل دائمی دبی. استفاده از آن در حالت نیمه‌باز برای کنترل مستمر جریان می‌تواند باعث شرایط نامناسب کاری و افزایش فرسایش قطعات شود؛ بنابراین برای کاربردهای تنظیم دقیق جریان معمولاً باید نوع مناسب دیگری از شیر انتخاب شود.

انواع شیرفلکه فولادی کلاس ۱۵۰

مدل‌های مختلفی از این تجهیزات با توجه به طراحی، نوع ساقه و ساختار گیت تولید می‌شوند.

شیرفلکه با ساقه بالارونده

در این مدل، حرکت ساقه هنگام باز و بسته شدن قابل مشاهده است. وضعیت شیر را می‌توان از روی موقعیت ساقه نیز تشخیص داد.

شیرفلکه با ساقه غیر بالارونده

در این مدل، ساقه حرکت خطی قابل مشاهده‌ای در خارج از بدنه ندارد و برای برخی فضاهای نصب می‌تواند مورد استفاده قرار گیرد.

گیت یکپارچه

در برخی طراحی‌ها عضو مسدودکننده به شکل یکپارچه ساخته می‌شود. انتخاب این مدل به شرایط کاری و طراحی سازنده بستگی دارد.

گیت انعطاف‌پذیر

برخی مدل‌ها از گیتی با طراحی انعطاف‌پذیر استفاده می‌کنند که برای شرایط کاری مشخص طراحی شده است.

نوع دقیق گیت و طراحی داخلی باید بر اساس دیتاشیت محصول و شرایط خط انتخاب شود.

سایزبندی شیرفلکه فولادی کلاس ۱۵۰

سایز یکی از مهم‌ترین مشخصات هنگام خرید است. انتخاب سایز باید بر اساس قطر خط لوله، شرایط جریان، دبی مورد نیاز و طراحی سیستم انجام شود.

برخی سایزهای متداول این محصولات عبارت‌اند از:

سایز اسمی	کاربرد متداول
DN25	خطوط کوچک صنعتی
DN40	تأسیسات و خطوط فرآیندی
DN50	خطوط صنعتی و تأسیسات
DN65	سیستم‌های انتقال سیال
DN80	خطوط با قطر متوسط
DN100	خطوط صنعتی
DN125	خطوط انتقال با قطر بالاتر
DN150	خطوط صنعتی و فرآیندی
DN200	خطوط بزرگ‌تر
DN250 و بالاتر	کاربردهای صنعتی با قطر بالا

این سایزها صرفاً نمونه‌ای از اندازه‌های رایج هستند و موجودی، ابعاد و مدل‌های قابل سفارش بسته به برند و سازنده متفاوت است.

مشخصات فنی مهم هنگام انتخاب

برای خرید این محصول، بررسی نام و سایز به تنهایی کافی نیست. مشخصات فنی باید با شرایط واقعی خط مطابقت داشته باشد.

جنس بدنه

جنس بدنه می‌تواند فولاد کربنی یا انواع دیگر فولادهای مناسب شرایط کاری باشد. انتخاب متریال به فشار، دما و نوع سیال وابسته است.

جنس گیت

گیت باید در برابر فشار و شرایط سیال مقاومت کافی داشته باشد. در برخی محصولات ممکن است پوشش یا متریال خاصی برای افزایش مقاومت در نظر گرفته شود.

جنس سیت

سیت از اجزای مهم آب‌بندی است. در انتخاب آن باید دمای کاری، فشار، نوع سیال و سازگاری شیمیایی بررسی شود.

نوع ساقه

نوع ساقه و نحوه حرکت آن روی شرایط نصب، فضای مورد نیاز و شیوه بهره‌برداری تأثیر دارد.

کلاس فشاری

کلاس ۱۵۰ یکی از اطلاعات کلیدی محصول است، اما نباید بدون توجه به دما و متریال به عنوان فشار مجاز نهایی در نظر گرفته شود.

نوع اتصال

در مدل‌های فلنجدار، ابعاد و مشخصات فلنج باید با خط لوله مطابقت داشته باشد. تطابق قطر اسمی به تنهایی کافی نیست و سوراخ‌کاری، نوع سطح فلنج و سایر مشخصات اتصال نیز باید بررسی شوند.

تفاوت شیرفلکه فولادی کلاس ۱۵۰ با شیر توپی

هر دو تجهیز برای قطع و وصل جریان کاربرد دارند، اما ساختار عملکردی آن‌ها متفاوت است.

در شیر توپی، یک عضو کروی با چرخش خود مسیر جریان را باز یا بسته می‌کند، در حالی که در شیرفلکه، گیت به صورت خطی در مسیر حرکت می‌کند.

شیر توپی معمولاً برای قطع و وصل سریع مناسب است و با چرخش کوتاه دسته از وضعیت باز به بسته می‌رسد. در مقابل، شیرفلکه معمولاً برای خطوطی که نیاز به قطع و وصل جریان دارند و طراحی گیت برای آن‌ها مناسب است مورد استفاده قرار می‌گیرد.

انتخاب بین این دو محصول باید بر اساس فشار، دما، نوع سیال، فضای نصب، نحوه بهره‌برداری، سرعت قطع و وصل و الزامات پروژه انجام شود.

مزایای شیرفلکه فولادی کلاس ۱۵۰

در صورت انتخاب صحیح، این تجهیز می‌تواند مزایای مختلفی در سیستم‌های صنعتی داشته باشد:

• استحکام مکانیکی مناسب در مدل‌های فولادی
• قابلیت قطع کامل جریان
• امکان استفاده در بسیاری از خطوط صنعتی
• قابلیت اتصال به خطوط فلنجی در مدل‌های مربوطه
• امکان جداسازی برای تعمیرات
• مناسب بودن برای کاربردهای قطع و وصل
• قابلیت استفاده در سایزهای مختلف
• امکان انتخاب متریال متناسب با شرایط کاری
• قابلیت استفاده در برخی سیستم‌های دما و فشار بالاتر، مشروط به تأیید مشخصات سازنده

نکات مهم نصب

نصب صحیح برای جلوگیری از نشتی و عملکرد نامناسب اهمیت زیادی دارد. پیش از نصب، مشخصات شیر و خط لوله باید با یکدیگر مطابقت داده شوند.

بررسی پیش از نصب

موارد زیر باید بررسی شوند:

• سایز شیر با خط لوله مطابقت داشته باشد.
• کلاس فشاری محصول برای شرایط کاری مناسب باشد.
• فلنج‌ها از نظر ابعاد و مشخصات اتصال سازگار باشند.
• سطح فلنج‌ها تمیز و سالم باشد.
• گسکت متناسب با فشار، دما و سیال انتخاب شود.
• فضای کافی برای حرکت ساقه و دسته در نظر گرفته شده باشد.
• بدنه و قطعات شیر فاقد آسیب ظاهری باشند.

نصب بین فلنج‌ها

در زمان نصب، شیر باید بدون اعمال نیروی اضافی در موقعیت مناسب قرار گیرد. لوله‌کشی نباید به شکلی باشد که وزن یا تنش اضافی به بدنه شیر وارد کند.

گسکت باید به درستی در محل خود قرار گیرد و پیچ‌های فلنج به صورت یکنواخت سفت شوند. اعمال نیروی نامتوازن می‌تواند روی آب‌بندی اتصال تأثیر منفی داشته باشد.

بررسی عملکرد

پس از نصب، باز و بسته شدن شیر باید بررسی شود و محل اتصالات نیز از نظر نشتی کنترل گردد. هرگونه تست فشار باید طبق الزامات پروژه، مشخصات شیر و دستورالعمل‌های ایمنی انجام شود.

عوامل مؤثر بر قیمت شیرفلکه فولادی کلاس ۱۵۰

قیمت شیرفلکه فولادی کلاس ۱۵۰ به عوامل مختلفی بستگی دارد و برای مدل‌های مختلف نمی‌توان یک قیمت ثابت در نظر گرفت.

مهم‌ترین عوامل عبارت‌اند از:

• سایز شیر
• جنس بدنه
• جنس گیت
• جنس سیت
• نوع ساقه
• طراحی بونت
• نوع اتصال فلنجی
• برند سازنده
• کشور تولیدکننده
• کیفیت ساخت
• استانداردهای تولید و کنترل کیفیت
• نوع پوشش یا متریال قطعات داخلی
• شرایط بازار و هزینه تأمین

برای مقایسه قیمت، بهتر است محصولات دارای مشخصات فنی مشابه با یکدیگر مقایسه شوند. ممکن است دو محصول ظاهراً مشابه باشند، اما از نظر جنس بدنه، سیت، گیت یا کیفیت ساخت تفاوت داشته باشند.

راهنمای خرید شیرفلکه فولادی کلاس ۱۵۰

برای خرید شیرفلکه فولادی کلاس ۱۵۰ ابتدا باید اطلاعات خط مشخص شود. قطر اسمی، نوع سیال، فشار کاری، دمای کاری و نوع اتصال از مهم‌ترین اطلاعات اولیه هستند.

سپس باید مشخصات فنی محصول با نیاز پروژه مقایسه شود. جنس بدنه، گیت، سیت، ساقه، کلاس فشاری و ابعاد فلنج از مواردی هستند که باید در دیتاشیت یا مستندات محصول بررسی شوند.

اگر محصول برای خطوط بخار یا سیالات با دمای بالا انتخاب می‌شود، بررسی جدول فشار-دما اهمیت بیشتری پیدا می‌کند. همچنین در خطوط گاز یا سیالات خاص، الزامات مربوط به آب‌بندی و سازگاری متریال باید پیش از خرید بررسی شود.

در پروژه‌های صنعتی، خرید از تأمین‌کننده معتبر و دریافت اطلاعات فنی کامل می‌تواند در شناسایی مدل مناسب مؤثر باشد. بهتر است همراه محصول، اطلاعاتی مانند سایز، کلاس فشاری، متریال بدنه، نوع سیت و گیت و مشخصات اتصال دریافت شود.

اشتباهات رایج هنگام خرید

یکی از اشتباهات رایج، انتخاب محصول صرفاً بر اساس سایز و کلاس ۱۵۰ است. این دو مشخصه به تنهایی برای انتخاب یک شیر صنعتی کافی نیستند.

نادیده گرفتن دمای کاری نیز می‌تواند مشکل‌ساز باشد. فشار مجاز تجهیزات می‌تواند با تغییر دما تحت تأثیر قرار گیرد و بنابراین شرایط واقعی بهره‌برداری باید با اطلاعات سازنده مقایسه شود.

انتخاب متریال نامناسب برای سیال نیز از اشتباهات مهم است. نوع سیال می‌تواند روی انتخاب جنس بدنه و قطعات داخلی اثر مستقیم داشته باشد.

همچنین استفاده از شیرفلکه برای تنظیم دائمی جریان یکی از مواردی است که باید از آن اجتناب شود، مگر اینکه سازنده و طراحی محصول برای چنین شرایطی کاربرد مشخصی را تأیید کرده باشند.

نگهداری و بازرسی دوره‌ای

بازرسی دوره‌ای می‌تواند به شناسایی زودهنگام مشکلات کمک کند. محل فلنج‌ها، بدنه، ساقه، اتصالات و وضعیت آب‌بندی باید در دوره‌های مناسب بررسی شوند.

در صورت مشاهده نشتی، گیر کردن دسته، سخت شدن حرکت ساقه یا هرگونه تغییر غیرعادی در عملکرد، علت مشکل باید بررسی شود. ادامه کار با تجهیزی که دچار نقص عملکرد یا نشتی قابل توجه شده است می‌تواند به سیستم آسیب وارد کند.

برای تعمیر یا باز کردن بخش‌های داخلی، ابتدا باید خط از نظر فشار و جریان ایمن شود. تخلیه فشار، قطع جریان و رعایت دستورالعمل‌های ایمنی پیش از هرگونه عملیات تعمیراتی ضروری است.

در مدل‌هایی که قطعات داخلی قابل تعویض دارند، استفاده از قطعات سازگار با مدل و مشخصات اصلی محصول اهمیت دارد و تعویض سیت، گیت یا سایر اجزا باید مطابق دستورالعمل سازنده انجام شود.
