در پروژههای عمرانی، کشاورزی و محوطهسازی، کنترل آب اضافی موجود در خاک یکی از عوامل مهم برای جلوگیری از اشباع، کاهش ظرفیت باربری، فرسایش، نشست و آسیب به سازههای مجاور است. یکی از روشهای رایج برای جمعآوری و هدایت آب زیرسطحی، استفاده از لوله کاروگیت زهکش است. این لولهها معمولاً دارای سوراخ یا شیارهای مشخصی در جداره هستند تا آب از محیط اطراف وارد لوله شده و سپس به نقطه تخلیه منتقل شود.
روش زهکش کردن لوله کاروگیت فقط به قرار دادن یک لوله سوراخدار داخل زمین محدود نمیشود. عملکرد صحیح سیستم به انتخاب قطر و نوع لوله، الگوی سوراخها، مصالح فیلتر، ژئوتکستایل، عرض و عمق ترانشه، شیب، مصالح اطراف لوله، خروجی زهکش و کیفیت اجرای بستر وابسته است.
در یک سیستم زهکشی اصولی، هدف این است که آب اضافی بتواند با کمترین مقاومت وارد لوله شود، ذرات ریز خاک وارد شبکه نشوند و آب جمعآوریشده بدون ایجاد پسزدگی به نقطه تخلیه منتقل شود.
لوله کاروگیت زهکش چیست؟

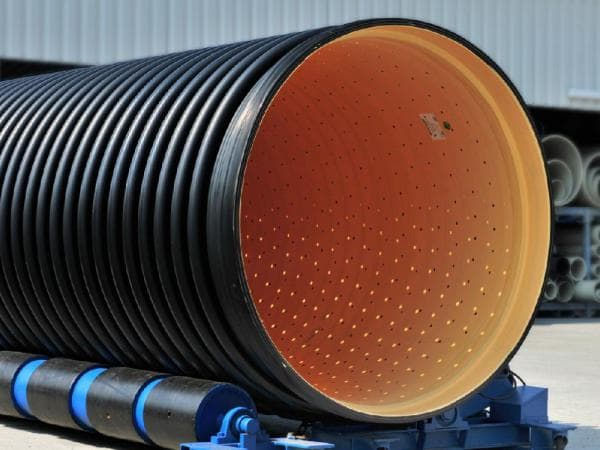

لوله کاروگیت زهکش نوعی لوله انعطافپذیر با جداره خارجی موجدار است که برای جمعآوری آب از خاک طراحی میشود. برخلاف لوله کاروگیت انتقال آب که معمولاً برای هدایت آب در داخل یک مسیر بسته استفاده میشود، در مدل زهکش وجود سوراخها یا شیارها امکان ورود آب از محیط اطراف به داخل لوله را فراهم میکند.
در بسیاری از مدلها، ماده اولیه لوله پلیاتیلن یا HDPE است و پروفیل خارجی باعث افزایش سختی حلقوی مقطع میشود. با این حال، نوع ماده، شکل پروفیل، تعداد و اندازه سوراخها و مشخصات مکانیکی باید از اطلاعات فنی تولیدکننده بررسی شود.
نکته مهم این است که هر لوله کاروگیتی را نمیتوان با سوراخکاری دستی به لوله زهکش استاندارد تبدیل کرد. الگوی سوراخها و سطح بازشدگی باید متناسب با کاربرد و طراحی سیستم باشد.
لوله کاروگیت زهکش چگونه کار میکند؟
مکانیزم عملکرد سیستم ساده اما از نظر اجرایی حساس است. آب موجود در خاک تحت تأثیر اختلاف هد وارد فضای اطراف لوله میشود و از طریق سوراخها یا شیارهای جداره به داخل لوله راه پیدا میکند.
پس از ورود آب، جریان داخل لوله در امتداد مسیر به سمت خروجی حرکت میکند. در بسیاری از سیستمها، لوله با شیب مشخص نصب میشود تا تخلیه بهصورت ثقلی انجام شود.
در این فرآیند، مصالح اطراف لوله و فیلتر اهمیت زیادی دارند؛ زیرا باید اجازه عبور آب را بدهند اما مانع ورود بیش از حد ذرات ریز خاک، سیلت و رس به داخل لوله شوند.
تفاوت لوله کاروگیت زهکش با لوله انتقال آب
این دو محصول از نظر عملکرد هیدرولیکی تفاوت اساسی دارند.
| ویژگی | لوله کاروگیت زهکش | لوله کاروگیت انتقال آب |
|---|---|---|
| جداره | سوراخدار یا شیاردار | معمولاً بسته |
| عملکرد | جمعآوری آب از خاک | انتقال آب |
| جهت جریان | از خاک به لوله | در امتداد لوله |
| فیلتر اطراف | معمولاً ضروری | بسته به کاربرد |
| آببندی اتصال | اهمیت دارد | اهمیت بسیار بالا |
| کاربرد | کنترل آب زیرسطحی | انتقال آب |
| خطر اصلی | گرفتگی سوراخها | نشتی یا کاهش ظرفیت انتقال |
بنابراین لوله بسته انتقال آب را نباید بدون طراحی مناسب بهعنوان لوله زهکش استفاده کرد و برعکس، لوله سوراخدار زهکش برای انتقال آب تحت فشار طراحی نشده است.
اجزای اصلی سیستم زهکشی با لوله کاروگیت
یک سیستم زهکشی کامل معمولاً از چند بخش تشکیل میشود:
- لوله کاروگیت سوراخدار
- ترانشه
- بستر مناسب
- مصالح دانهبندیشده اطراف لوله
- ژئوتکستایل در صورت نیاز
- لایه فیلتر
- خروجی زهکش
- منهول یا نقاط بازدید در مسیرهای مناسب
- اتصالها و کوپلرها
عملکرد سیستم به هماهنگی این اجزا وابسته است. استفاده از لوله مناسب بدون فیلتر یا اجرای صحیح ترانشه نیز میتواند باعث کاهش عملکرد زهکش شود.
انتخاب محل اجرای زهکش
قبل از حفاری باید مشخص شود که آب اضافی از کدام بخش زمین وارد سیستم میشود و هدف زهکشی چیست. برای مثال، در زمین کشاورزی ممکن است هدف کاهش سطح آب زیرزمینی یا تخلیه آب اضافی پس از آبیاری باشد.
در اطراف ساختمان، هدف میتواند کاهش تجمع آب در کنار فونداسیون باشد. در راهسازی نیز زهکش برای کنترل آب زیرسطحی و جلوگیری از اشباع لایههای زیر روسازی استفاده میشود.
بنابراین مسیر لوله باید بر اساس جهت حرکت آب زیرزمینی، شیب زمین، محل تخلیه و محدوده تحت تأثیر آب انتخاب شود.
روش اجرای ترانشه زهکش
اولین مرحله اجرایی، حفاری ترانشه با عرض و عمق مناسب است. ابعاد ترانشه باید به اندازهای باشد که امکان قرار دادن بستر، لوله و مصالح فیلتر در اطراف آن وجود داشته باشد.
کف ترانشه باید نسبتاً یکنواخت و عاری از سنگهای تیز، ریشههای بزرگ و نقاط سخت باشد. اگر کف طبیعی خاک مناسب نباشد، باید با مصالح مناسب اصلاح شود.
در مسیرهای زهکشی ثقلی، شیب کف ترانشه باید از ابتدا کنترل شود. ایجاد نقاط مرتفع یا فرورفتگیهای ناخواسته میتواند باعث تجمع آب داخل لوله شود.
ایجاد بستر برای لوله کاروگیت زهکش
لوله نباید مستقیماً روی خاک نامناسب، سنگ یا مصالح دارای لبههای تیز قرار گیرد. استفاده از لایه بستر دانهای مناسب میتواند باعث توزیع یکنواخت فشار و ایجاد شرایط پایدار برای لوله شود.
نوع و ضخامت بستر به شرایط خاک، قطر لوله، عمق نصب و مشخصات پروژه وابسته است. بنابراین نباید یک ضخامت ثابت را برای تمام پروژهها مناسب دانست.
بستر باید قبل از قرار دادن لوله تراز شود تا لوله در طول مسیر دارای نشست موضعی نباشد.
قرار دادن ژئوتکستایل در زهکشی
در بسیاری از سیستمهای زهکشی، ژئوتکستایل برای جداسازی خاک طبیعی از مصالح فیلتر و جلوگیری از مهاجرت ذرات ریز استفاده میشود.
روش اجرای ژئوتکستایل به نوع خاک و طراحی سیستم بستگی دارد. در برخی پروژهها ژئوتکستایل دور مصالح فیلتر و لوله قرار میگیرد و در برخی دیگر از لایههای فیلتر دانهای بدون پوشش کامل استفاده میشود.
هدف این است که آب بتواند به سمت لوله حرکت کند، اما ذرات ریز خاک بهصورت مستمر وارد فضای اطراف لوله و سوراخهای زهکش نشوند.
مصالح فیلتر اطراف لوله
انتخاب مصالح اطراف لوله یکی از حساسترین بخشهای اجرای زهکش است. مصالح باید نفوذپذیری کافی داشته باشند و در عین حال از ورود بیش از حد ذرات ریز به داخل سوراخهای لوله جلوگیری کنند.
در بسیاری از پروژهها از مصالح دانهای شسته و مناسب استفاده میشود. اندازه و دانهبندی مصالح باید با نوع خاک طبیعی، اندازه سوراخهای لوله و الزامات طراحی فیلتر هماهنگ باشد.
استفاده از خاک معمولی و ریزدانه در اطراف لوله بدون بررسی فیلتر میتواند باعث گرفتگی سوراخها و کاهش ظرفیت زهکشی شود.
نحوه قرار دادن لوله کاروگیت سوراخدار
پس از آمادهسازی بستر، لوله در کف ترانشه قرار میگیرد. جهت سوراخها باید مطابق طراحی و دستورالعمل سازنده باشد، زیرا الگوی بازشوها در محصولات مختلف متفاوت است.
لولهها باید در مسیر مشخصشده همراستا باشند و اتصال آنها بدون اعمال نیروی نامناسب انجام شود. اگر اتصال سوکتی یا کوپلری است، واشر باید بهدرستی در محل قرار گیرد.
در این مرحله باید شیب لوله نیز کنترل شود تا مسیر دارای نقاط جمعشدن آب یا برگشت جریان نباشد.
آیا سوراخهای لوله باید رو به بالا یا پایین باشند؟
پاسخ به این سؤال به نوع محصول و طراحی زهکش بستگی دارد و نمیتوان یک جهت ثابت را برای تمام لولهها تجویز کرد.
برخی سیستمها دارای سوراخهایی در بخشهای مشخصی از محیط لوله هستند و نحوه نصب آنها باید مطابق دستورالعمل سازنده انجام شود. در محصولات دارای شیار یا سوراخهای محیطی، آرایش بازشوها نیز باید با روش طراحی سیستم هماهنگ باشد.
بنابراین قبل از دفن لوله باید الگوی سوراخکاری و جهت نصب محصول بررسی شود.
خاکریزی اطراف لوله زهکش
پس از قرار دادن لوله، مصالح فیلتر باید اطراف آن قرار گیرد. این کار معمولاً بهصورت مرحلهای انجام میشود تا فضای اطراف لوله به شکل یکنواخت پر شود.
در سیستم زهکشی، هدف از تراکم بیش از حد مصالح اطراف لوله نیست؛ بلکه باید تکیهگاه مناسب و مسیر عبور آب حفظ شود.
استفاده از ماشینآلات سنگین در نزدیکی لوله پیش از ایجاد پوشش کافی نیز میتواند باعث تغییر شکل یا آسیب به سیستم شود.
شیب مناسب لوله زهکش
زهکشهای ثقلی برای انتقال آب جمعآوریشده به خروجی به شیب نیاز دارند. مقدار شیب باید با توجه به قطر لوله، دبی طراحی، شرایط خروجی و محدودیتهای پروژه تعیین شود.
شیب بسیار کم میتواند سرعت جریان را کاهش داده و احتمال تجمع رسوب را افزایش دهد. از طرف دیگر، شیب زیاد ممکن است باعث افزایش سرعت و ایجاد مشکلات در خروجی شود.
مهمتر از ارائه یک عدد عمومی، کنترل پیوسته تراز لوله در زمان اجراست تا مسیر دارای نقاط برگشتی یا فرورفتگی نباشد.
خروجی لوله کاروگیت زهکش
آب جمعآوریشده باید در نهایت به یک نقطه تخلیه مناسب منتقل شود. خروجی میتواند به کانال، حوضچه، آبرو یا سیستم جمعآوری آب متصل شود؛ البته محل تخلیه باید با شرایط پروژه و مقررات مربوطه سازگار باشد.
انتهای لوله باید در برابر ورود خاک، جانوران و اجسام خارجی محافظت شود. در صورت نیاز میتوان از سرپوش یا سازه خروجی مناسب استفاده کرد.
همچنین باید از تخلیه آب به نقطهای که باعث فرسایش خاک یا آسیب به سازه مجاور میشود جلوگیری شود.
زهکشی اطراف فونداسیون ساختمان
در اطراف فونداسیون، هدف اصلی زهکش معمولاً کاهش تجمع آب در خاک مجاور سازه است. لوله زهکش میتواند در تراز مناسب اطراف فونداسیون و در مجاورت لایه فیلتر اجرا شود.
اما زهکش بهتنهایی جایگزین سیستم کامل آببندی زیرزمین نیست. در ساختمانهای زیرزمیندار باید عایقکاری، لایه محافظ، Waterstop در محلهای مربوطه و مسیر تخلیه آب نیز بهصورت یک مجموعه طراحی شوند.
محل لوله نسبت به کف فونداسیون، دیوار و لایههای آببندی باید مطابق جزئیات معماری و سازهای پروژه تعیین شود.
زهکشی زمین کشاورزی با لوله کاروگیت
در زمینهای کشاورزی، زهکش زیرسطحی میتواند برای کاهش سطح آب زیرزمینی و خارج کردن آب اضافی از ناحیه ریشه مورد استفاده قرار گیرد.
در این کاربرد، عمق و فاصله خطوط زهکشی به عواملی مانند نوع خاک، نفوذپذیری، سطح آب زیرزمینی، نوع محصول کشاورزی، الگوی آبیاری و هدف زهکشی وابسته است.
به همین دلیل، تعیین فاصله خطوط فقط بر اساس قطر لوله کافی نیست و باید شرایط هیدرولوژیکی زمین بررسی شود.
جلوگیری از گرفتگی لوله زهکش
گرفتگی یکی از مشکلات رایج سیستمهای زهکشی است. ورود ذرات ریز خاک، رس، ریشه گیاهان و رسوبات میتواند سطح باز لوله را کاهش دهد.
استفاده از فیلتر مناسب، ژئوتکستایل سازگار و مصالح دانهای شسته میتواند احتمال گرفتگی را کاهش دهد. انتخاب فیلتر باید بر اساس مشخصات خاک انجام شود، زیرا فیلتر نامناسب ممکن است یا مانع ورود آب شود یا اجازه عبور ذرات ریز را بدهد.
در پروژههای مهم، طراحی فیلتر باید بر اساس دانهبندی خاک و مصالح اطراف لوله انجام شود.
بازرسی و نگهداری سیستم زهکش
پس از اجرای زهکش، نقاط خروجی و دسترسی باید در دورههای مناسب بررسی شوند. کاهش ناگهانی دبی خروجی، آبگرفتگی سطح زمین یا بالا آمدن سطح آب زیرزمینی میتواند نشانه کاهش عملکرد سیستم باشد.
در مسیرهای قابل دسترسی، بازرسی ویدئویی میتواند برای شناسایی تغییر شکل، گرفتگی یا جابهجایی لوله مورد استفاده قرار گیرد.
خروجی زهکش نیز باید از نظر گرفتگی با خاک، رسوب و پوشش گیاهی کنترل شود.
اشتباهات رایج در زهکش کردن لوله کاروگیت
یکی از خطاهای رایج، استفاده از لوله کاروگیت بدون سوراخ یا محصول نامناسب برای زهکشی است. لوله انتقال آب بسته، بدون طراحی و اصلاح، وظیفه جمعآوری آب از خاک را انجام نمیدهد.
خطای دیگر، قرار دادن لوله در خاک ریزدانه بدون سیستم فیلتر مناسب است. این کار میتواند باعث ورود ذرات به سوراخها و کاهش ظرفیت زهکش شود.
همچنین اجرای مسیر بدون شیب، استفاده از مصالح نامناسب، بیتوجهی به خروجی، قرار دادن لوله روی بستر سنگی و استفاده از ژئوتکستایل نامتناسب از اشتباهات مهم هستند.
عوامل مؤثر بر قیمت اجرای زهکش با لوله کاروگیت
هزینه سیستم زهکشی فقط به قیمت لوله محدود نمیشود. حفاری، مصالح بستر، شن یا مصالح فیلتر، ژئوتکستایل، کوپلر، واشر، حمل، خاکریزی و اجرای خروجی نیز در هزینه نهایی نقش دارند.
در پروژههای کشاورزی، طول شبکه و تعداد خطوط زهکش میتواند هزینه را به میزان قابل توجهی تغییر دهد. در پروژههای ساختمانی نیز عمق حفاری، دسترسی به اطراف فونداسیون و شرایط آب زیرزمینی از عوامل مهم هستند.
راهنمای انتخاب لوله کاروگیت زهکش
پیش از خرید باید مشخصات سیستم تعیین شود:
- هدف زهکشی
- نوع خاک
- دبی تقریبی آب ورودی
- قطر مورد نیاز
- عمق نصب
- شیب مسیر
- سطح آب زیرزمینی
- نوع سوراخ یا شیار
- سختی حلقوی
- نوع فیلتر
- نیاز به ژئوتکستایل
- نوع اتصال
- محل تخلیه
- شرایط بارگذاری سطحی
- مدارک و مشخصات فنی تولیدکننده
برای پروژههای حساس، انتخاب لوله و فیلتر باید بر اساس شرایط واقعی خاک و طراحی زهکشی انجام شود، نه صرفاً بر اساس قطر یا قیمت هر متر.
کنترل کیفیت پیش از خاکریزی نهایی
قبل از پوشاندن کامل سیستم باید موقعیت لوله، شیب، سلامت جداره، وضعیت سوراخها، کیفیت اتصالها و ضخامت مصالح فیلتر بررسی شود.
اگر لوله در اطراف فونداسیون نصب شده است، فاصله آن از سازه و جزئیات آببندی نیز باید کنترل شود. پس از تکمیل خاکریزی، اصلاح خطاهای اجرایی دشوارتر و پرهزینهتر خواهد بود.
در پروژههای بزرگ، ثبت تراز مسیر، محل خروجی، مشخصات لوله و مصالح فیلتر میتواند بخشی از مستندات کنترل کیفیت اجرای زهکش باشد.
