رایزر کشاورزی با لوله کاروگیت؛ مزایا، محدودیت‌ها و روش اجرا

در شبکه‌های آبرسانی و آبیاری کشاورزی، رایزر یکی از اجزایی است که برای انتقال آب از مسیر زیرزمینی به سطح زمین و اتصال آن به شیرآلات، انشعابات، آبپاش‌ها یا تجهیزات توزیع آب استفاده می‌شود. انتخاب لوله مناسب برای رایزر باید با توجه به نوع سیستم، فشار داخلی، عمق دفن، شرایط خاک، نوع اتصال و تجهیزات متصل به آن انجام شود.

لوله کاروگیت به دلیل وزن نسبتاً پایین، ساختار پروفیل‌دار، مقاومت مناسب در برابر برخی شرایط محیطی و سهولت حمل، در برخی پروژه‌های کشاورزی و زهکشی مورد استفاده قرار می‌گیرد. با این حال، استفاده از لوله کاروگیت به‌عنوان رایزر یک نکته فنی مهم دارد: همه لوله‌های کاروگیت برای تحمل فشار داخلی طراحی نشده‌اند. بنابراین اگر رایزر بخشی از یک خط آبرسانی تحت فشار باشد، باید مشخص شود که محصول مورد استفاده دارای Pressure Rating مناسب برای فشار واقعی سیستم است یا خیر.

رایزر کشاورزی چیست؟

رایزر یا Riser بخشی از شبکه است که مسیر لوله‌کشی را از تراز زیر زمین به سطح زمین منتقل می‌کند. در سیستم‌های آبیاری، رایزر ممکن است برای نصب شیر کنترل، آبپاش، خروجی آب، تجهیزات اندازه‌گیری، انشعاب یا اتصال به خطوط توزیع استفاده شود.

رایزر می‌تواند به شکل عمودی اجرا شود و معمولاً در نقطه‌ای قرار می‌گیرد که دسترسی اپراتور به تجهیزات روی سطح زمین ضروری است. به همین دلیل، علاوه بر تحمل شرایط هیدرولیکی، باید از نظر مکانیکی نیز در برابر ضربه، جابه‌جایی، فشار خاک اطراف و نیروهای واردشده از تجهیزات بالایی مقاومت کافی داشته باشد.

در انتخاب رایزر باید بین لوله مدفون انتقال آب، لوله رایزر و لوله فشار تفاوت قائل شد. اگر رایزر در معرض فشار داخلی دائمی قرار دارد، مشخصات فنی آن باید برای همان فشار تأیید شده باشد.

استفاده از لوله کاروگیت برای رایزر کشاورزی

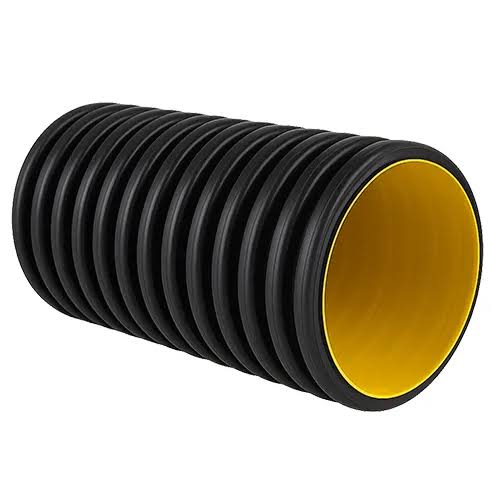

لوله کاروگیت معمولاً دارای جداره خارجی موج‌دار یا پروفیل‌دار است و در بسیاری از کاربردها برای شبکه‌های ثقلی، زهکشی و انتقال آب‌های غیرتحت فشار استفاده می‌شود. ساختار پروفیل‌دار می‌تواند سختی حلقوی مناسبی ایجاد کند، در حالی که وزن لوله نسبت به برخی لوله‌های ضخیم و صلب کمتر است.

در کاربرد رایزر، مهم‌ترین موضوع این است که شرایط کاری لوله با شرایط هیدرولیکی سیستم مطابقت داشته باشد. اگر رایزر تنها نقش یک محفظه یا مسیر انتقال غیرتحت فشار داشته باشد، انتخاب آن با رایزری که دائماً تحت فشار داخلی آب قرار دارد متفاوت خواهد بود.

بنابراین پیش از اجرای رایزر کاروگیت باید مشخص شود:

• فشار کاری خط چقدر است؟
• آیا فشار داخلی دائمی وجود دارد؟
• لوله برای سرویس تحت فشار تأیید شده است؟
• نوع اتصال قابلیت تحمل فشار دارد؟
• آب‌بندی اتصال چگونه انجام می‌شود؟
• تجهیزات بالای رایزر چه وزنی دارند؟
• رایزر در معرض ضربه یا ترافیک قرار دارد؟

مزایای استفاده از لوله کاروگیت در رایزر کشاورزی

در کاربردهای مناسب، لوله کاروگیت می‌تواند مزایای اجرایی و اقتصادی مختلفی داشته باشد.

وزن نسبتاً پایین

یکی از ویژگی‌های لوله‌های کاروگیت، وزن نسبتاً پایین آنها در مقایسه با برخی لوله‌های فلزی یا لوله‌های ضخیم است. این ویژگی حمل، جابه‌جایی و قرار دادن لوله در محل اجرا را ساده‌تر می‌کند.

در پروژه‌های کشاورزی که تعداد زیادی رایزر در نقاط مختلف زمین اجرا می‌شود، کاهش وزن می‌تواند روی سرعت عملیات نصب و هزینه حمل نیز اثرگذار باشد.

مقاومت مناسب در برابر شرایط خاک

لوله‌های پلیمری کاروگیت در صورت انتخاب متریال مناسب، می‌توانند در برابر بسیاری از شرایط محیطی و خاکی مقاومت مناسبی داشته باشند. با این حال، مقاومت شیمیایی باید براساس جنس واقعی پلیمر و شرایط خاک و آب بررسی شود.

اجرای نسبتاً ساده

ساختار سبک و قابلیت برش و اتصال برخی مدل‌های کاروگیت می‌تواند عملیات اجرایی را ساده‌تر کند. البته روش اتصال باید دقیقاً مطابق طراحی محصول باشد و نمی‌توان هر نوع کاروگیت را با هر نوع اتصال یا روش آب‌بندی به رایزر تبدیل کرد.

مقاومت مناسب در برابر بار خارجی

ساختار پروفیل‌دار در بسیاری از لوله‌های کاروگیت برای افزایش Ring Stiffness طراحی شده است. این ویژگی بیشتر در برابر بارهای خارجی و شرایط دفن اهمیت دارد و نباید آن را با تحمل فشار داخلی یکسان دانست.

قابلیت استفاده در پروژه‌های کشاورزی

در برخی شبکه‌های کشاورزی، زهکشی و انتقال آب غیرتحت فشار، کاروگیت می‌تواند برای ایجاد مسیرهای عمودی یا محفظه‌های دسترسی مورد استفاده قرار گیرد؛ مشروط بر اینکه عملکرد مورد انتظار با مشخصات محصول سازگار باشد.

محدودیت مهم؛ فشار داخلی رایزر

مهم‌ترین محدودیت در استفاده از کاروگیت برای رایزر، تفاوت میان مقاومت در برابر بار خارجی و تحمل فشار داخلی است.

ممکن است یک لوله کاروگیت از نظر Ring Stiffness برای دفن زیر خاک عملکرد مناسبی داشته باشد، اما برای تحمل فشار داخلی آب طراحی نشده باشد. فشار داخلی باعث ایجاد تنش محیطی در جداره می‌شود و این وضعیت با بار خاک روی لوله تفاوت اساسی دارد.

به همین دلیل، اگر رایزر مستقیماً به یک خط آبیاری تحت فشار متصل می‌شود، باید Pressure Rating واقعی لوله و اتصالات بررسی شود. در صورتی که کاروگیت برای فشار داخلی تأیید نشده باشد، استفاده از آن به‌عنوان رایزر تحت فشار می‌تواند باعث تغییر شکل، جداشدن اتصال یا نشتی شود.

تفاوت رایزر تحت فشار و رایزر غیرتحت فشار

این دو کاربرد نباید با یکدیگر یکسان در نظر گرفته شوند.

مشخصه	رایزر غیرتحت فشار	رایزر تحت فشار
فشار داخلی	کم یا ناچیز	دائمی یا متغیر
معیار اصلی	شرایط مکانیکی و محیطی	Pressure Rating و شرایط هیدرولیکی
نوع اتصال	آب‌بندی متناسب با کاربرد	اتصال Pressure-Rated
انتخاب لوله	براساس کاربرد پروژه	براساس فشار و دمای سرویس
اهمیت Ring Stiffness	بالا در شرایط دفن	مهم، اما کافی نیست
کنترل نشتی	اهمیت بالا	بسیار مهم
انتخاب محصول	طبق دیتاشیت	الزاماً محصول تأییدشده برای فشار

در سیستم‌های تحت فشار، اگر لوله کاروگیت موردنظر Pressure-Rated نباشد، بهتر است رایزر با لوله مناسب فشار طراحی شود و کاروگیت صرفاً در بخش‌هایی استفاده شود که برای آن کاربرد تأیید شده است.

اتصال لوله کاروگیت به رایزر

یکی از مهم‌ترین بخش‌های اجرای رایزر، اتصال آن به لوله اصلی زیرزمینی است. اتصال باید علاوه بر استحکام مکانیکی، آب‌بندی مناسبی ایجاد کند.

روش اتصال بسته به نوع لوله و طراحی سیستم می‌تواند شامل موارد زیر باشد:

• کوپلر
• واشر لاستیکی
• سه‌راهی
• زانویی
• تبدیل
• Saddle یا انشعاب مخصوص
• فلنج در مدل‌های سازگار
• اتصال جوشی در محصولاتی که برای جوشکاری طراحی شده‌اند

نوع اتصال باید براساس مشخصات سازنده انتخاب شود. استفاده از یک کوپلر معمولی برای خطی که فشار داخلی قابل توجه دارد، بدون تأیید Pressure Rating، روش مطمئنی محسوب نمی‌شود.

نحوه اجرای رایزر کشاورزی با لوله کاروگیت

اجرای رایزر باید از مرحله طراحی محل انشعاب شروع شود. ابتدا باید موقعیت رایزر، تراز سطح زمین، مسیر لوله زیرزمینی و تجهیزات مورد نیاز مشخص شوند.

۱. تعیین محل رایزر

محل نصب باید با توجه به الگوی آبیاری، مسیر لوله اصلی، محل شیرآلات و دسترسی اپراتور انتخاب شود. رایزر نباید در محلی قرار گیرد که تجهیزات کشاورزی به‌طور مداوم با آن برخورد کنند.

۲. مشخص کردن قطر

قطر رایزر باید با لوله اصلی، دبی مورد نیاز و تجهیزات متصل به آن سازگار باشد. در سیستم‌های تحت فشار، قطر تنها پارامتر انتخاب نیست و افت فشار و سرعت جریان نیز باید بررسی شوند.

۳. اجرای انشعاب

اتصال رایزر به خط اصلی با سه‌راهی، Saddle یا اتصال مناسب دیگر اجرا می‌شود. سطح اتصال باید تمیز باشد و واشر یا آب‌بند مطابق دستورالعمل در محل صحیح قرار گیرد.

۴. اجرای بخش عمودی

بخش عمودی رایزر باید در راستای مناسب قرار گیرد. اعمال فشار جانبی یا خم‌کردن اجباری لوله برای جبران خطای مسیر می‌تواند تنش اضافی در اتصال ایجاد کند.

۵. مهار پایین رایزر

قسمت پایینی رایزر باید در برابر حرکت جانبی و نیروهای ناشی از وزن تجهیزات بالایی مهار شود. روش مهار به شرایط خاک، قطر رایزر، ارتفاع، تجهیزات متصل و طراحی پروژه بستگی دارد.

۶. خاکریزی اطراف

در صورت مدفون بودن بخشی از رایزر، خاک اطراف باید به‌صورت مرحله‌ای و کنترل‌شده اجرا شود. مصالح اطراف نباید دارای سنگ‌های تیز یا اجسامی باشند که باعث آسیب به جداره شوند.

۷. نصب تجهیزات سطحی

پس از تثبیت رایزر می‌توان شیر، آبپاش، شیر کنترل، فلنج یا سایر تجهیزات مورد نیاز را نصب کرد. وزن تجهیزات نباید بدون طراحی مناسب مستقیماً به بدنه کاروگیت منتقل شود.

آب‌بندی رایزر کاروگیت

آب‌بندی یکی از حساس‌ترین بخش‌های این سیستم است. محل اتصال رایزر به لوله اصلی و همچنین اتصال تجهیزات سطحی باید از نظر Leakage کنترل شود.

در اتصال واشردار، سطح تماس باید تمیز و عاری از خاک، شن و ذرات خارجی باشد. واشر باید بدون پارگی، ترک یا تغییر شکل در شیار مخصوص خود قرار گیرد.

در سیستم‌های تحت فشار، علاوه بر آب‌بندی، توانایی مکانیکی اتصال در برابر Axial Force، Internal Pressure و حرکت لوله نیز باید بررسی شود. آب‌بندی صرفاً با جلوگیری از خروج آب ایجاد نمی‌شود؛ اتصال باید در برابر نیروهای ایجادشده در زمان بهره‌برداری نیز پایدار باشد.

نقش فشار آب در طراحی رایزر

وقتی آب درون رایزر تحت فشار قرار دارد، نیروی هیدرواستاتیکی به جداره، اتصالات و تجهیزات انتهایی وارد می‌شود. این نیرو با افزایش فشار و قطر می‌تواند قابل توجه باشد.

به همین دلیل در رایزرهای تحت فشار باید موارد زیر بررسی شوند:

• فشار کاری
• فشار طراحی
• فشار ضربه‌ای
• Water Hammer
• قطر داخلی
• جنس لوله
• Pressure Rating اتصال
• Pressure Rating شیر
• وضعیت مهار رایزر
• نیروهای محوری و جانبی

در سیستم‌هایی که پمپ در مسیر وجود دارد، فشار خروجی پمپ و تغییرات فشار هنگام روشن و خاموش شدن نیز باید در طراحی لحاظ شوند.

رایزر کاروگیت در سیستم‌های آبیاری

در برخی سیستم‌های آبیاری، رایزر برای رساندن آب از خط زیرزمینی به آبپاش یا تجهیزات توزیع استفاده می‌شود. در این کاربرد، فشار و دبی سیستم تعیین‌کننده نوع رایزر هستند.

اگر سیستم آبیاری به‌صورت ثقلی یا کم‌فشار کار کند، شرایط انتخاب می‌تواند با شبکه آبیاری تحت فشار متفاوت باشد. در آبیاری تحت فشار، رایزر باید از نظر فشار داخلی، اتصال و تجهیزات متصل به آن کاملاً با سیستم هماهنگ باشد.

برای آبپاش‌ها نیز Flow Rate، Operating Pressure و Pressure Loss باید قبل از انتخاب قطر رایزر مشخص شوند.

رایزر کاروگیت برای انتقال آب کشاورزی

در شبکه‌های انتقال آب کشاورزی، ممکن است لوله کاروگیت در بخش‌هایی از مسیر اصلی یا فرعی استفاده شود؛ اما کاربرد آن باید براساس نوع محصول مشخص شود.

اگر لوله برای انتقال آب ثقلی یا زهکشی طراحی شده باشد، استفاده از آن در یک خط تحت فشار بدون تأیید سازنده صحیح نیست. در مقابل، برخی محصولات پلیمری یا پروفیل‌دار ممکن است برای کاربردهای خاص و فشار مشخص تولید شوند.

بنابراین هنگام خرید باید در دیتاشیت محصول مشخص شود که لوله برای Gravity Flow، Drainage، Stormwater یا Pressure Service طراحی شده است.

مهاربندی و حفاظت رایزر

رایزر معمولاً در مقایسه با بخش مدفون خط، بیشتر در معرض ضربه و نیروهای جانبی قرار دارد. عبور تراکتور، ماشین‌آلات کشاورزی، ضربه ابزار یا کشیده‌شدن شیلنگ می‌تواند نیرویی به رایزر وارد کند.

برای همین، در اطراف رایزر می‌توان از تمهیدات حفاظتی مناسب مانند پایه، محفظه، ستون محافظ یا مهار مکانیکی استفاده کرد. نوع حفاظت باید براساس شرایط مزرعه و تجهیزات مورد استفاده تعیین شود.

همچنین در رایزرهای بلند، وزن شیر و تجهیزات متصل می‌تواند باعث ایجاد Moment در محل اتصال پایین شود. طراحی مهار باید این نیروها را نیز در نظر بگیرد.

خطاهای رایج در اجرای رایزر با کاروگیت

استفاده از کاروگیت معمولی در خط تحت فشار

یکی از مهم‌ترین خطاها، فرض کردن اینکه مقاومت حلقوی لوله به معنی تحمل فشار داخلی است. این دو پارامتر کاملاً متفاوت هستند.

انتخاب اتصال نامناسب

کوپلر، واشر یا تبدیل باید با نوع لوله و شرایط فشار سازگار باشند. اتصال نامناسب می‌تواند محل اصلی نشتی باشد.

مهار نکردن رایزر

رایزر بدون مهار مناسب ممکن است در اثر فشار آب، وزن شیر یا نیروهای خارجی حرکت کند و به اتصال زیرزمینی آسیب بزند.

خاکریزی نامناسب

وجود سنگ و مصالح تیز در اطراف لوله می‌تواند باعث آسیب مکانیکی به جداره شود.

اعمال نیروی جانبی برای اصلاح مسیر

رایزر نباید با خم‌کردن اجباری لوله یا کشیدن اتصال، در موقعیت نامناسب نصب شود.

بی‌توجهی به Water Hammer

در سیستم‌های پمپاژ و آبیاری تحت فشار، تغییر سریع وضعیت شیر یا پمپ می‌تواند باعث افزایش لحظه‌ای فشار شود. این فشار باید در طراحی سیستم لحاظ شود.

بازرسی و تست رایزر کشاورزی

پیش از خاکریزی نهایی، وضعیت اتصال، تراز رایزر، آب‌بندی و شرایط مهاربندی باید کنترل شود. در خطوط تحت فشار، تست فشار باید براساس دستورالعمل پروژه و Pressure Rating تمام اجزای سیستم انجام شود.

پس از راه‌اندازی نیز محل اتصال رایزر و لوله اصلی باید از نظر نشتی بررسی شود. تغییر شکل غیرعادی، جابه‌جایی رایزر، ترک، جداشدگی اتصال یا کاهش فشار غیرعادی می‌تواند نشانه وجود مشکل در سیستم باشد.

در پروژه‌های بزرگ، ثبت محل رایزرها و مشخصات آنها در نقشه As-Built نیز برای تعمیرات و توسعه شبکه اهمیت دارد.

عوامل مؤثر بر قیمت اجرای رایزر کشاورزی

هزینه اجرای رایزر تنها به قیمت لوله محدود نمی‌شود. قطر و طول رایزر، نوع کاروگیت، نوع اتصال، شیرآلات، اتصالات، تجهیزات حفاظتی، حفاری، خاکریزی، مهاربندی و نیروی اجرایی همگی روی هزینه نهایی اثر دارند.

در سیستم‌های تحت فشار، هزینه انتخاب اتصالات Pressure-Rated و تجهیزات کنترلی ممکن است بخش قابل توجهی از هزینه را تشکیل دهد. به همین دلیل مقایسه قیمت صرفاً براساس قیمت هر متر لوله، تصویر دقیقی از هزینه اجرای رایزر ارائه نمی‌کند.

چک‌لیست خرید لوله کاروگیت برای رایزر کشاورزی

پیش از خرید بهتر است اطلاعات زیر مشخص شوند:

مشخصه	اطلاعات مورد نیاز
کاربرد	رایزر آبیاری، انتقال آب یا زهکشی
نوع سرویس	ثقلی یا تحت فشار
قطر	DN یا قطر واقعی
فشار کاری	فشار واقعی سیستم
فشار طراحی	فشار مبنای طراحی
جنس	HDPE یا متریال مورد تأیید
Ring Stiffness	در صورت کاربرد مدفون
اتصال	کوپلر، واشر، فلنج یا روش تأییدشده
طول رایزر	ارتفاع مورد نیاز
تجهیزات انتهایی	شیر، آبپاش، فلنج یا خروجی
مهاربندی	روش تثبیت رایزر
استاندارد	مشخصات فنی پروژه
مدارک	دیتاشیت و مدارک کنترل کیفیت

در پروژه‌های کشاورزی، قبل از خرید باید مشخص شود که رایزر صرفاً یک مسیر عمودی غیرتحت فشار است یا بخشی از خط آبرسانی تحت فشار. این تفاوت روی انتخاب لوله، اتصالات، شیرآلات، آب‌بندی و روش مهاربندی اثر مستقیم دارد.
