راهنمای کامل اتصالات پلی اتیلن؛ از اتصالات پیچی تا جوشی و فلنجی

اتصالات پلی اتیلن یکی از مهم‌ترین اجزای شبکه‌های لوله‌کشی هستند و نقش اصلی در اتصال لوله‌ها، تغییر مسیر، ایجاد انشعاب، تغییر قطر و ارتباط خطوط لوله با تجهیزات مختلف را بر عهده دارند. انتخاب اتصال مناسب می‌تواند تأثیر مستقیمی بر آب‌بندی، دوام و عملکرد شبکه داشته باشد.

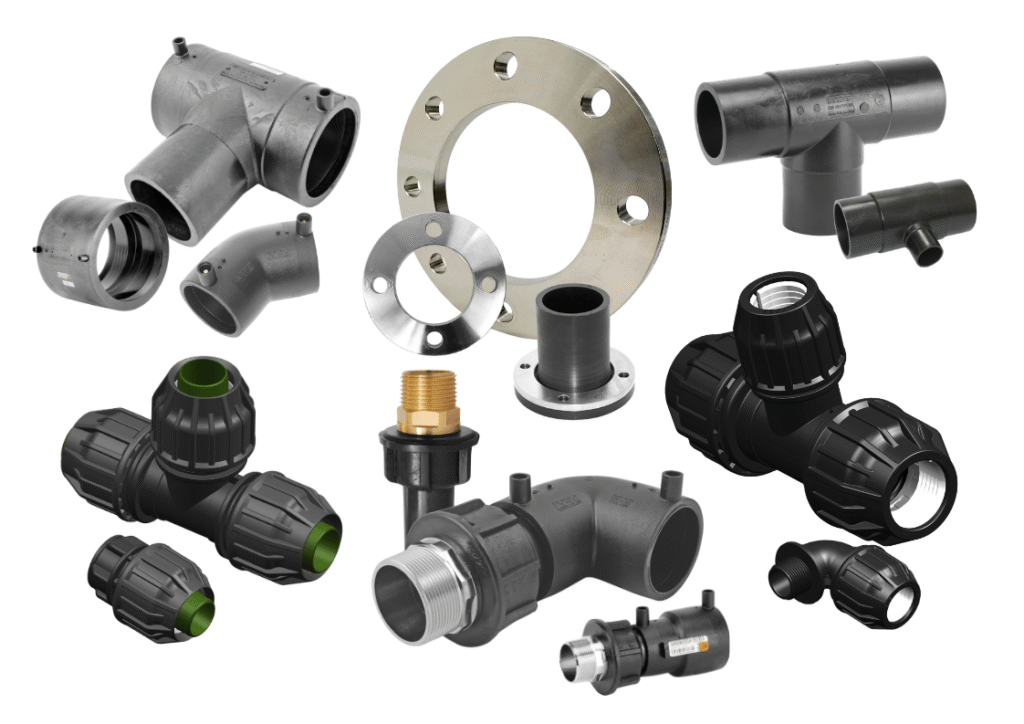

اتصالات پلی اتیلن در مدل‌های مختلفی مانند اتصالات پیچی، جوشی، الکتروفیوژن و فلنجی تولید می‌شوند. هر کدام از این روش‌ها برای شرایط مشخصی طراحی شده‌اند و انتخاب میان آن‌ها به عواملی مانند فشار کاری، قطر لوله، نوع سیال، شرایط نصب و نوع پروژه بستگی دارد.

اتصالات پلی اتیلن چیست؟

اتصالات پلی اتیلن قطعاتی هستند که برای ایجاد ارتباط بین لوله‌های پلی اتیلن یا اتصال آن‌ها به تجهیزات دیگر استفاده می‌شوند. این قطعات می‌توانند مسیر جریان را مستقیم نگه دارند، جهت آن را تغییر دهند یا امکان ایجاد یک یا چند انشعاب را فراهم کنند.

بسته به روش اتصال، برخی اتصالات به‌صورت مکانیکی نصب می‌شوند و برخی دیگر با استفاده از حرارت یا فرآیند الکتروفیوژن به لوله متصل می‌شوند.

از مهم‌ترین کاربردهای این محصولات می‌توان به شبکه‌های آبرسانی، آبیاری کشاورزی، فاضلاب، پروژه‌های عمرانی و برخی خطوط صنعتی اشاره کرد.

انواع اتصالات پلی اتیلن

اتصالات پلی اتیلن را می‌توان بر اساس روش اتصال و شکل هندسی آن‌ها دسته‌بندی کرد. شناخت این دسته‌بندی به انتخاب محصول مناسب برای هر پروژه کمک می‌کند.

اتصالات پیچی پلی اتیلن

اتصالات پیچی یا مکانیکی بدون نیاز به دستگاه جوش نصب می‌شوند. در این نوع اتصال، لوله داخل بدنه قرار گرفته و به کمک مهره، رینگ و قطعات آب‌بندی در محل خود ثابت می‌شود.

از مزایای مهم اتصالات پیچی می‌توان به نصب آسان، سرعت اجرای مناسب و قابلیت باز و بسته کردن اشاره کرد. این اتصالات به‌خصوص در برخی شبکه‌های آبیاری و آبرسانی کاربرد زیادی دارند.

اتصالات جوشی پلی اتیلن

در اتصالات جوشی، اتصال لوله و قطعه با استفاده از حرارت ایجاد می‌شود. یکی از روش‌های متداول در این گروه، جوش لب به لب است.

در جوش لب به لب، سطوح دو قطعه پس از آماده‌سازی و حرارت‌دهی مناسب، در مقابل یکدیگر قرار می‌گیرند تا اتصال یکپارچه ایجاد شود.

این روش برای بسیاری از خطوط دائمی و پروژه‌هایی که اتصال یکپارچه و مطمئن اهمیت دارد، مورد استفاده قرار می‌گیرد. اجرای صحیح جوش به تجهیزات مناسب، آماده‌سازی صحیح سطوح و رعایت دستورالعمل جوشکاری وابسته است.

اتصالات الکتروفیوژن

اتصالات الکتروفیوژن دارای المنت‌های حرارتی داخلی هستند. با عبور جریان برق کنترل‌شده، بخش اتصال گرم شده و بین لوله و اتصال پیوند ایجاد می‌شود.

این روش در پروژه‌هایی که نیاز به اتصال دقیق یا اجرای خطوط در شرایط خاص وجود دارد، کاربرد دارد. کیفیت اتصال الکتروفیوژن به سالم بودن قطعات، تمیز بودن سطح لوله، آماده‌سازی مناسب و تنظیم صحیح دستگاه وابسته است.

اتصالات فلنجی پلی اتیلن

اتصالات فلنجی برای ایجاد اتصال قابل باز شدن میان لوله و تجهیزاتی مانند شیرآلات، پمپ‌ها، مخازن یا خطوط دارای فلنج استفاده می‌شوند.

در این روش معمولاً آداپتور یا قطعه فلنجی به لوله متصل شده و سپس با استفاده از رینگ فلزی، پیچ و مهره و واشر به فلنج مقابل متصل می‌شود.

مزیت مهم این روش، امکان باز کردن اتصال برای تعمیر یا سرویس تجهیزات است.

اتصالات پلی اتیلن از نظر شکل و کاربرد

علاوه بر روش اتصال، اتصالات پلی اتیلن از نظر شکل نیز انواع مختلفی دارند.

رابط پلی اتیلن

رابط برای اتصال دو لوله در یک مسیر مستقیم استفاده می‌شود. نوع رابط باید از نظر قطر و شرایط کاری با لوله‌ها هماهنگ باشد.

زانو پلی اتیلن

زانو برای تغییر جهت مسیر لوله استفاده می‌شود. زانوها در زاویه‌های مختلف تولید می‌شوند و در طراحی شبکه برای عبور مسیر از موانع یا تغییر جهت جریان کاربرد دارند.

سه راهی پلی اتیلن

سه‌راهی برای ایجاد یک انشعاب از خط اصلی استفاده می‌شود. این قطعه در شبکه‌های آبرسانی و آبیاری برای تقسیم جریان به مسیرهای مختلف کاربرد دارد.

تبدیل پلی اتیلن

زمانی که دو بخش از شبکه دارای قطرهای متفاوت باشند، از تبدیل استفاده می‌شود. انتخاب صحیح تبدیل باید بر اساس ابعاد واقعی لوله‌ها انجام شود.

کپ یا درپوش پلی اتیلن

کپ برای مسدود کردن انتهای خط لوله استفاده می‌شود. در برخی شبکه‌ها ممکن است از آن برای بستن موقت یا دائمی یک مسیر نیز استفاده شود.

اتصالات رزوه‌ای

اتصالات رزوه‌ای برای ایجاد ارتباط میان لوله پلی اتیلن و تجهیزات یا قطعات دارای رزوه استفاده می‌شوند. این محصولات در برخی شبکه‌های آبیاری و تأسیسات کاربرد دارند.

کاربرد اتصالات پلی اتیلن در آبرسانی

شبکه‌های انتقال آب از مهم‌ترین حوزه‌های استفاده از اتصالات پلی اتیلن هستند. این اتصالات برای ایجاد مسیرهای اصلی و فرعی، تغییر جهت، انشعاب‌گیری و اتصال لوله‌ها مورد استفاده قرار می‌گیرند.

مقاومت مناسب پلی اتیلن در برابر خوردگی و رطوبت نیز باعث شده است این سیستم‌ها در محیط‌های مرطوب و نصب‌های زیرزمینی مورد توجه قرار گیرند.

البته انتخاب اتصال باید بر اساس فشار، قطر، نوع لوله و شرایط واقعی شبکه انجام شود.

اتصالات پلی اتیلن در آبیاری کشاورزی

در سیستم‌های آبیاری، وجود انشعابات متعدد و مسیرهای مختلف باعث می‌شود استفاده از اتصالات مناسب اهمیت زیادی داشته باشد.

رابط‌ها، زانوها، سه‌راهی‌ها، تبدیل‌ها و اتصالات پیچی می‌توانند در ایجاد و توسعه خطوط آبیاری مورد استفاده قرار گیرند. در سیستم‌هایی که نیاز به تغییر مسیر یا جابه‌جایی تجهیزات وجود دارد، اتصالات مکانیکی می‌توانند از نظر اجرایی مزیت داشته باشند.

مزایای استفاده از اتصالات پلی اتیلن

اتصالات پلی اتیلن متناسب با نوع و روش اتصال خود، مزایای مختلفی دارند.

مقاومت در برابر خوردگی: پلی اتیلن مانند بسیاری از فلزات دچار زنگ‌زدگی نمی‌شود و برای بسیاری از محیط‌های مرطوب گزینه مناسبی است.

وزن نسبتاً پایین: وزن مناسب این محصولات حمل‌ونقل و جابه‌جایی آن‌ها را در بسیاری از پروژه‌ها ساده‌تر می‌کند.

تنوع بالا: وجود انواع مختلف رابط، زانو، سه‌راهی، تبدیل، فلنج و سایر قطعات امکان طراحی شبکه‌های متنوع را فراهم می‌کند.

آب‌بندی مناسب: در صورت انتخاب روش اتصال صحیح و اجرای اصولی، می‌توان به آب‌بندی مناسبی در شبکه دست یافت.

سهولت اجرا: برخی مدل‌ها مانند اتصالات پیچی بدون تجهیزات جوش نصب می‌شوند، در حالی که مدل‌های جوشی و الکتروفیوژن برای ایجاد اتصال یکپارچه مورد استفاده قرار می‌گیرند.

تفاوت اتصالات پیچی، جوشی و الکتروفیوژن

هر یک از روش‌های اتصال مزایا و محدودیت‌های خاص خود را دارند.

اتصالات پیچی معمولاً نصب ساده‌تری دارند و امکان باز و بسته شدن اتصال یکی از ویژگی‌های آن‌هاست.

اتصالات جوشی برای ایجاد اتصال یکپارچه بین قطعات مناسب هستند و در بسیاری از خطوط دائمی استفاده می‌شوند.

اتصالات الکتروفیوژن نیز با استفاده از المنت حرارتی داخلی، امکان ایجاد اتصال بین لوله و قطعه را فراهم می‌کنند و در برخی پروژه‌های تخصصی کاربرد دارند.

بنابراین نمی‌توان یک روش را برای تمام پروژه‌ها بهترین گزینه دانست. شرایط پروژه و الزامات فنی باید مبنای انتخاب قرار گیرد.

روش صحیح نصب اتصالات پلی اتیلن

روش نصب به نوع اتصال بستگی دارد. برای اتصالات پیچی، معمولاً ابتدا لوله به‌صورت صاف برش داده شده و سطح آن تمیز می‌شود. سپس لوله تا محل مناسب داخل اتصال قرار گرفته و مهره به میزان توصیه‌شده توسط سازنده سفت می‌شود.

در اتصالات جوشی، مراحل آماده‌سازی، برش، تراشکاری، حرارت‌دهی، اعمال فشار و زمان خنک شدن باید طبق دستورالعمل مربوطه انجام شود.

در الکتروفیوژن نیز تمیزکاری و آماده‌سازی سطح لوله، هم‌راستایی، تنظیم دستگاه و رعایت زمان و پارامترهای جوش اهمیت زیادی دارد.

مهم‌ترین عوامل در انتخاب اتصالات پلی اتیلن

انتخاب اتصال مناسب تنها بر اساس قطر لوله انجام نمی‌شود. چند عامل مهم باید هم‌زمان بررسی شوند:

• قطر خارجی و مشخصات لوله
• فشار کاری شبکه
• نوع سیال
• دمای کاری
• نوع اتصال مورد نیاز
• شرایط نصب
• زیرزمینی یا روی زمین بودن خط
• استاندارد و مشخصات فنی محصول
• کیفیت مواد اولیه
• سازگاری اتصال با لوله و سایر تجهیزات

در خطوط تحت فشار، باید مشخصات فشار کاری خود اتصال نیز بررسی شود؛ زیرا ظرفیت فشار لوله و اتصال الزاماً یکسان نیست.

دلایل نشتی در اتصالات پلی اتیلن

نشتی همیشه به معنی بی‌کیفیت بودن لوله نیست و می‌تواند دلایل مختلفی داشته باشد. نصب نادرست، انتخاب سایز نامناسب، آسیب دیدن واشر، قرار نگرفتن کامل لوله، هم‌راستا نبودن قطعات یا اعمال فشار بیش از ظرفیت طراحی از جمله عوامل احتمالی هستند.

در اتصالات جوشی نیز آماده‌سازی نامناسب، آلودگی سطوح، تنظیم نادرست دستگاه یا رعایت نکردن فرآیند جوشکاری می‌تواند کیفیت اتصال را کاهش دهد.

به همین دلیل، اجرای صحیح به اندازه انتخاب محصول مناسب اهمیت دارد.

قیمت اتصالات پلی اتیلن به چه عواملی بستگی دارد؟

قیمت اتصالات پلی اتیلن به عوامل متعددی وابسته است. نوع اتصال، قطر، فشار کاری، روش تولید، کیفیت مواد اولیه، طراحی قطعه و برند سازنده از عوامل مؤثر بر قیمت هستند.

برای مثال، قیمت یک سه‌راهی با یک رابط هم‌اندازه لزوماً یکسان نیست؛ زیرا شکل و میزان مواد مصرفی آن‌ها متفاوت است.

در زمان خرید بهتر است علاوه بر قیمت، مشخصات فنی و تناسب محصول با شرایط پروژه نیز بررسی شود.

چگونه اتصالات پلی اتیلن مناسب انتخاب کنیم؟

برای انتخاب صحیح، ابتدا باید مشخصات خط لوله مشخص شود. سپس بر اساس قطر، فشار، دما و نوع سیال، روش اتصال مناسب انتخاب می‌شود.

در پروژه‌های ساده آبرسانی یا آبیاری، ممکن است اتصال پیچی گزینه مناسبی باشد؛ در خطوط دائمی و پروژه‌هایی که اتصال یکپارچه اهمیت دارد، روش‌های جوشی یا الکتروفیوژن می‌توانند مورد بررسی قرار گیرند. برای اتصال لوله به شیرآلات، پمپ‌ها یا تجهیزات دارای فلنج نیز معمولاً از اتصالات فلنجی استفاده می‌شود.

همچنین بهتر است محصول از تولیدکننده معتبر تهیه شده و مشخصات فنی آن با نیاز پروژه مطابقت داشته باشد.

اتصالات پلی اتیلن؛ بخش مهمی از یک شبکه مطمئن

اتصالات پلی اتیلن بخش جدایی‌ناپذیر بسیاری از شبکه‌های لوله‌کشی هستند و امکان اتصال، انشعاب‌گیری، تغییر مسیر و ارتباط لوله با تجهیزات را فراهم می‌کنند. اتصالات پیچی، جوشی، الکتروفیوژن و فلنجی هر کدام کاربرد مشخصی دارند و انتخاب میان آن‌ها باید بر اساس شرایط پروژه انجام شود.

توجه به قطر، فشار کاری، دما، نوع سیال، روش نصب و کیفیت محصول می‌تواند نقش مهمی در عملکرد نهایی شبکه داشته باشد. در کنار انتخاب لوله مناسب، استفاده از اتصال متناسب و اجرای صحیح آن نیز برای ایجاد یک سیستم پایدار و کم‌نشتی اهمیت زیادی دارد.
