شیرآلات صنعتی یا Industrial Valves از تجهیزات اصلی در سیستم‌های پایپینگ، فرآیندی، نفت و گاز، پتروشیمی، نیروگاه، صنایع شیمیایی، آب و فاضلاب و تأسیسات صنعتی هستند. این تجهیزات برای Isolation، On/Off، Throttling، کنترل جریان، جلوگیری از برگشت سیال و کنترل شرایط عملیاتی مورد استفاده قرار می‌گیرند و انتخاب صحیح آنها مستقیماً با ایمنی، قابلیت اطمینان، افت فشار و هزینه‌های تعمیرات سیستم ارتباط دارد.

در زمان خرید شیرآلات صنعتی، توجه صرف به سایز یا قیمت محصول کافی نیست. مشخصاتی مانند Valve Type، Body Material، Trim Material، Pressure Class، Design Pressure، Design Temperature، Connection Type، Seat Material، نوع سیال، Flow Rate، استاندارد ساخت، الزامات تست و مدارک کیفی باید هم‌زمان بررسی شوند. یک شیر ممکن است از نظر ابعادی با خط لوله سازگار باشد، اما از نظر Pressure-Temperature Rating، متریال داخلی یا عملکرد فرآیندی برای آن سرویس مناسب نباشد.

شیرآلات صنعتی چیست؟

شیر صنعتی تجهیزی مکانیکی است که در مسیر انتقال سیال نصب می‌شود و با تغییر وضعیت عضو داخلی، مسیر عبور سیال را باز، بسته یا محدود می‌کند. بسته به نوع Valve، عضو اصلی می‌تواند Gate، Ball، Disc، Plug، Globe یا Check Element باشد و مکانیزم حرکت نیز به‌صورت Linear یا Quarter-Turn طراحی شود.

در یک سیستم پایپینگ، شیر باید با شرایط واقعی سرویس تطبیق داشته باشد. پارامترهایی مانند فشار و دمای طراحی، دبی، سرعت سیال، چگالی، ویسکوزیته، خورندگی، وجود ذرات جامد و نوع عملکرد مورد نیاز در انتخاب Valve Type مؤثر هستند. به همین دلیل انتخاب شیر صنعتی باید بخشی از فرآیند طراحی و Specification سیستم باشد، نه صرفاً یک خرید مکانیکی بر اساس قطر لوله.

مهم‌ترین پارامترها در خرید شیرآلات صنعتی

برای تهیه یک شیر صنعتی، بهتر است مشخصات فنی پیش از استعلام قیمت به‌صورت کامل تعیین شوند. مهم‌ترین پارامترهای خرید عبارت‌اند از:

پارامتر	اهمیت در انتخاب
Valve Type	تعیین مکانیزم و عملکرد شیر
Size	تعیین ابعاد و ظرفیت عبور
Pressure Class	تعیین محدوده فشار-دما طبق استاندارد
Body Material	مقاومت بدنه در برابر فشار و محیط
Trim Material	مقاومت اجزای داخلی در برابر سایش و خوردگی
Seat Material	تعیین قابلیت آب‌بندی و محدوده دمایی
Design Pressure	فشار مبنای طراحی
Design Temperature	دمای مبنای طراحی
Fluid	تعیین Compatibility متریال
Flow Rate	تعیین ظرفیت عبور و در برخی موارد سایز
Connection	نوع اتصال به خط
Operation	Manual یا Actuated
Standard	استاندارد ساخت و آزمون
Inspection	سطح بازرسی و کنترل کیفیت
Documentation	MTC، Test Certificate و مدارک فنی

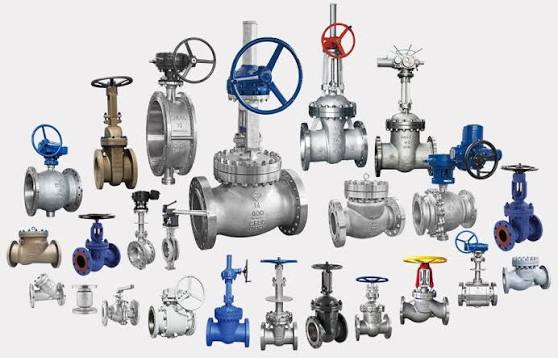

انواع شیرآلات صنعتی برای خرید

نوع شیر اولین تصمیم در فرآیند خرید است. هر Valve برای وظیفه مشخصی طراحی شده و انتخاب آن باید براساس Function مورد نیاز انجام شود.

گیت ولو

Gate Valve عمدتاً برای Isolation استفاده می‌شود و در حالت Fully Open مسیر جریان نسبتاً مستقیم ایجاد می‌کند. این ویژگی باعث می‌شود افت فشار آن در حالت کاملاً باز در بسیاری از طراحی‌ها پایین باشد.

گیت ولو معمولاً برای باز و بسته کردن کامل خط استفاده می‌شود و انتخاب آن برای Throttling مداوم باید با احتیاط انجام شود. انواع Wedge Gate، Parallel Gate، Rising Stem و Non-Rising Stem بسته به طراحی سیستم و شرایط نصب مورد استفاده قرار می‌گیرند.

گلوب ولو

Globe Valve برای تنظیم و کنترل جریان کاربرد بیشتری نسبت به Gate Valve دارد. حرکت Linear دیسک نسبت به Seat باعث تغییر سطح عبور و کنترل دبی می‌شود، اما هندسه داخلی آن معمولاً Pressure Drop بیشتری نسبت به شیرهای با مسیر مستقیم ایجاد می‌کند.

در خرید Globe Valve باید علاوه بر Size و Class، مقدار دبی، افت فشار مجاز، نوع Trim و شرایط Throttling بررسی شود. برای سرویس‌های خاص ممکن است طراحی Seat و Plug اهمیت بیشتری نسبت به پارامترهای معمول داشته باشد.

بال ولو

Ball Valve یک شیر Quarter-Turn است که با چرخش Ball مسیر جریان را باز یا بسته می‌کند. سرعت عملکرد، قابلیت Isolation و افت فشار پایین در مدل‌های Full Port از ویژگی‌های مهم این شیر هستند.

بال ولوها در مدل‌های Floating و Trunnion Mounted و همچنین Full Port و Reduced Port تولید می‌شوند. در خرید Ball Valve، نوع Seat، جنس Ball و Stem، Pressure Class، Connection و الزامات نشتی باید مشخص باشند.

شیر پروانه‌ای

Butterfly Valve دارای یک Disc چرخان است و به دلیل وزن و ابعاد مناسب، به‌خصوص در سایزهای بزرگ، کاربرد گسترده‌ای دارد. انواع Wafer، Lug و Double-Flanged از مدل‌های رایج این شیر هستند.

در انتخاب Butterfly Valve باید نوع Seat و محدوده دمایی آن به دقت بررسی شود. برای سرویس‌های دمای بالا، انتخاب Seat نرم بدون توجه به Temperature Rating می‌تواند باعث کاهش عمر شیر و افت آب‌بندی شود.

چک ولو

Check Valve برای جلوگیری از Reverse Flow طراحی شده و معمولاً بدون فرمان مستقیم اپراتور عمل می‌کند. Swing Check، Lift Check، Dual Plate و Wafer Check از مدل‌های متداول هستند.

در خرید Check Valve باید به جهت نصب، حداقل فشار لازم برای باز شدن، افت فشار، سرعت بسته‌شدن و احتمال Water Hammer توجه شود. انتخاب نامناسب می‌تواند باعث ضربه قوچ، ارتعاش و آسیب به تجهیزات پایین‌دست شود.

پلاگ ولو

Plug Valve با چرخش Plug مسیر جریان را باز یا بسته می‌کند و در برخی سرویس‌های فرآیندی و انتقال هیدروکربن مورد استفاده قرار می‌گیرد. ساختار آن می‌تواند Lubricated، Non-Lubricated، Sleeved یا Eccentric باشد.

در خرید Plug Valve، نوع آب‌بندی، متریال Plug، نوع Seat و Compatibility با سیال باید با شرایط سرویس تطبیق داده شوند.

نیدل ولو

Needle Valve برای کنترل دقیق جریان در دبی‌های پایین طراحی شده است و در Instrumentation و خطوط نمونه‌گیری کاربرد زیادی دارد. Orifice کوچک و هندسه سوزنی باعث می‌شود قابلیت تنظیم مناسبی در محدوده جریان پایین داشته باشد.

در انتخاب این شیر باید Pressure Rating، Temperature Rating، Orifice، Connection و Material بررسی شوند و استفاده از آن در خطوط با دبی بالا بدون بررسی افت فشار توصیه نمی‌شود.

انتخاب متریال شیرآلات صنعتی

متریال یکی از مهم‌ترین پارامترهای خرید شیر صنعتی است. بدنه، Bonnet، Stem، Disc، Ball و Seat ممکن است از متریال‌های متفاوتی ساخته شوند و بنابراین عبارت «شیر فولادی» به‌تنهایی مشخص‌کننده متریال تمام اجزای Valve نیست.

انتخاب متریال باید براساس Pressure، Temperature، Fluid Compatibility، Corrosion Mechanism، Erosion، Mechanical Loads و شرایط محیطی انجام شود. برای سرویس‌های خورنده، تنها افزایش مقاومت مکانیکی کافی نیست و باید رفتار متریال در برابر ترکیب شیمیایی سیال بررسی شود.

متریال بدنه شیر

رایج‌ترین متریال‌های مورد استفاده برای Body شیر عبارت‌اند از:

• Carbon Steel
• Stainless Steel
• Alloy Steel
• Cast Iron
• Ductile Iron
• Bronze
• Nickel Alloys
• Duplex Stainless Steel

شیرآلات کربن استیل

Carbon Steel Valves در بسیاری از خطوط نفت، گاز، آب صنعتی و سرویس‌های فرآیندی استفاده می‌شوند. انتخاب گرید بدنه باید براساس استاندارد، دمای طراحی و شرایط فشار انجام شود.

مزیت اصلی کربن استیل در بسیاری از پروژه‌ها، استحکام مکانیکی و دسترسی مناسب است، اما در برابر برخی محیط‌های خورنده نیازمند کنترل خوردگی یا انتخاب متریال مناسب‌تر است.

شیرآلات استنلس استیل

Stainless Steel Valves در محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد استفاده می‌شوند. گریدهایی مانند ۳۰۴، ۳۱۶ و انواع آلیاژی‌تر در سرویس‌های مختلف کاربرد دارند، اما انتخاب گرید باید براساس نوع خورندگی و دمای سرویس انجام شود.

حتی در استنلس استیل نیز انتخاب گرید صرفاً با عنوان «ضدزنگ» کافی نیست. غلظت کلراید، دما، pH و شرایط جریان می‌توانند روی مکانیزم خوردگی اثر بگذارند.

آلیاژهای مقاوم به خوردگی

در سرویس‌های بسیار خورنده ممکن است از Duplex، Super Duplex، Nickel Alloys و سایر Corrosion Resistant Alloys استفاده شود. این متریال‌ها معمولاً هزینه بالاتری دارند و انتخاب آنها باید براساس نیاز واقعی فرآیند و Specification پروژه انجام شود.

متریال Trim در شیرآلات صنعتی

Trim به مجموعه‌ای از اجزای داخلی Valve گفته می‌شود که در تماس مستقیم یا عملکردی با سیال قرار دارند. بسته به نوع شیر، Trim می‌تواند شامل Stem، Seat، Disc، Ball، Plug و سایر اجزای داخلی باشد.

اهمیت Trim در سرویس‌های خورنده، دمای بالا و سیالات دارای ذرات جامد بسیار زیاد است. ممکن است Body از Carbon Steel انتخاب شود، اما برای افزایش مقاومت در برابر خوردگی یا سایش، اجزای داخلی از متریال متفاوتی ساخته شوند.

در زمان خرید باید Trim Number یا Trim Specification در Datasheet کنترل شود و صرفاً به Material بدنه اکتفا نشود.

انتخاب Seat در شیر صنعتی

Seat یکی از مهم‌ترین اجزای آب‌بندی شیر است و نوع آن باید با فشار، دما و نوع سیال سازگار باشد. Seatها می‌توانند از متریال‌های نرم مانند PTFE، RPTFE، PEEK و Elastomers یا از طراحی‌های Metal Seat استفاده کنند.

در سرویس‌های دمای بالا یا سیالات دارای ذرات جامد، Seat نرم ممکن است محدودیت داشته باشد و در برخی کاربردها Metal Seat مورد استفاده قرار گیرد. انتخاب Seat مستقیماً روی Leakage Class، Temperature Capability، Torque و Service Life تأثیر دارد.

کلاس فشاری شیرآلات صنعتی

Pressure Class یکی از اصلی‌ترین مشخصات خرید شیر است. کلاس‌هایی مانند ASME Class 150، Class 300، Class 600، Class 900، Class 1500 و Class 2500 در سیستم‌های صنعتی کاربرد دارند. در سیستم‌های متریک نیز رده‌هایی مانند PN10، PN16، PN25 و PN40 استفاده می‌شوند.

نکته مهم این است که Class به‌تنهایی فشار مجاز ثابت و مستقل از دما را نشان نمی‌دهد. Pressure-Temperature Rating به متریال و استاندارد وابسته است و باید برای دمای طراحی کنترل شود. ASME B16.34 نیز در حوزه شیرهای فلنجی، رزوه‌ای و جوشی، موضوعاتی مانند Pressure-Temperature Ratings، مواد، ابعاد، تلرانس، آزمون و Marking را پوشش می‌دهد.

تفاوت Class و PN

Class و PN دو سیستم متفاوت برای بیان رده فشار هستند و نباید آنها را صرفاً بر اساس یک عدد معادل در نظر گرفت. Class 150 و PN16 از نظر استاندارد و روش تعیین Rating یکسان نیستند و معادل‌سازی آنها باید با توجه به استاندارد و شرایط کاری انجام شود.

در خرید شیر، بهتر است سیستم Pressure Rating دقیقاً مطابق Line Class و Specification پروژه تعیین شود و از تبدیل تقریبی Class به PN یا بالعکس بدون بررسی استاندارد استفاده نشود.

فشار طراحی و فشار کاری شیر

Design Pressure فشاری است که شیر براساس آن در طراحی سیستم ارزیابی می‌شود، در حالی که Operating Pressure شرایط واقعی بهره‌برداری را نشان می‌دهد. این دو مقدار ممکن است یکسان نباشند و طراحی معمولاً باید شرایط نامی و سناریوهای گذرا را نیز در نظر بگیرد.

هنگام خرید باید Pressure Rating شیر در دمای طراحی با فشار مورد نیاز سیستم تطبیق داده شود. همچنین در سرویس‌هایی با Pressure Surge یا Transient، بررسی شرایط گذرا اهمیت بیشتری پیدا می‌کند و نمی‌توان تنها فشار نرمال خط را ملاک قرار داد.

دمای طراحی و اثر آن بر انتخاب شیر

افزایش دما می‌تواند ظرفیت تحمل فشار متریال را کاهش دهد و روی عملکرد Seat، Packing و Gasket نیز اثر بگذارد. بنابراین Pressure-Temperature Rating باید برای Design Temperature بررسی شود.

در سرویس‌های دمای بالا، مواردی مانند Thermal Expansion، Creep، Thermal Cycling، Oxidation و تغییر خواص Seal Material اهمیت دارند. برای همین ممکن است شیری که در دمای محیط از نظر Pressure Rating مناسب است، در دمای بالاتر همان ظرفیت را نداشته باشد.

استانداردهای مهم شیرآلات صنعتی

استاندارد انتخابی باید با نوع شیر، صنعت، فشار، اتصال و کاربرد آن مطابقت داشته باشد. ASME، API، ISO و MSS از مهم‌ترین مجموعه‌های استانداردی هستند که در طراحی، ساخت، ابعاد، تست و مشخصات شیرها مورد استفاده قرار می‌گیرند.

ASME B16.34 یکی از مراجع مهم برای شیرهای Flanged، Threaded و Welding End است و موضوعاتی مانند Pressure-Temperature Rating، متریال، ابعاد، تست و Marking را پوشش می‌دهد.

در صنعت نفت و گاز نیز استانداردهای API برای انواع مشخصی از شیرها استفاده می‌شوند. در فهرست API، استانداردهایی مانند API 594 برای Check Valve، API 600 برای Steel Gate Valve، API 602 برای Gate/Globe/Check Valveهای کوچک، API 608 برای Metal Ball Valve و API 609 برای Butterfly Valve درج شده‌اند.

استانداردهای رایج API برای شیرها

استاندارد	حوزه کاربرد
API 594	Check Valves
API 600	Steel Gate Valves
API 602	Gate، Globe و Check Valves سایزهای کوچک
API 603	Corrosion-Resistant Gate Valves
API 608	Metal Ball Valves
API 609	Butterfly Valves
API 598	Inspection and Testing of Valves
API 6D	Pipeline Valves

API 6D نیز برای مشخصات شیرهای مورد استفاده در سیستم‌های Pipeline کاربرد دارد و API اعلام کرده است که ویرایش ۲۵ این Specification منتشر شده است.

ASME B16.10 و ابعاد شیر

در خرید شیر صنعتی، فقط Pressure Class اهمیت ندارد و ابعاد نصب نیز باید با فضای موجود در خط هماهنگ باشند. ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرهای مستقیم و ابعاد مربوط به شیرهای زاویه‌ای کاربرد دارد و هدف آن ایجاد قابلیت Interchangeability برای شیرهای مشخص از نظر نوع، سایز، Rating و Connection است.

این موضوع در زمان جایگزینی یک شیر قدیمی اهمیت زیادی دارد. ممکن است Valve جدید از نظر DN و Class کاملاً مشابه باشد، اما Face-to-Face Dimension متفاوت داشته باشد و بدون تغییر در Pipe Spool قابل نصب نباشد.

نوع اتصال در خرید شیر صنعتی

نوع Connection باید با طراحی خط لوله هماهنگ باشد. رایج‌ترین اتصال‌ها شامل موارد زیر هستند:

• Flanged End
• Butt Weld End
• Socket Weld End
• Threaded End
• Wafer
• Lug
• Compression Connection

شیرهای فلنجی معمولاً قابلیت تعمیر و تعویض مناسبی دارند، در حالی که شیرهای Butt Weld End اتصال دائمی‌تری ایجاد می‌کنند. انتخاب بین این دو به فشار، دما، سایز، استاندارد پروژه، فضای تعمیراتی و الزامات نشتی وابسته است.

در شیرهای Wafer و Lug نیز باید Compatibility با فلنج‌های خط، طول شیر و فضای نصب بررسی شود. استفاده از شیر با Connection نامتناسب می‌تواند باعث مشکلات Alignment، Gasket Compression و Leakage شود.

انتخاب شیرآلات صنعتی براساس نوع سیال

شیر مناسب برای آب

در خطوط آب صنعتی، انتخاب بین Gate، Butterfly، Ball و Check Valve به سایز، فشار، دبی و روش بهره‌برداری وابسته است. در سایزهای بزرگ، Butterfly Valve به دلیل وزن و ابعاد مناسب می‌تواند گزینه عملی باشد، در حالی که Gate Valve نیز برای Isolation در بسیاری از سیستم‌ها استفاده می‌شود.

در خطوط آب باید احتمال Water Hammer، Corrosion، Cavitation و Scaling نیز بررسی شود. کیفیت آب و وجود ذرات معلق می‌تواند روی Seat و سایر اجزای داخلی تأثیر بگذارد.

شیر مناسب برای بخار

سرویس بخار نیازمند بررسی دقیق Temperature Rating، Pressure Rating، Body Material، Seat، Packing و Gasket است. شیر باید برای شرایط واقعی فشار و دمای بخار انتخاب شود و محدودیت اجزای غیر فلزی نیز در نظر گرفته شود.

در این سرویس، Thermal Cycling و تغییرات دمایی Startup و Shutdown می‌توانند روی آب‌بندی و عمر شیر تأثیر بگذارند. انتخاب Valve صرفاً براساس Class بدون بررسی Temperature Rating کافی نیست.

شیر مناسب برای گاز

در سرویس گاز، Leak Tightness، Fire Safety، Fugitive Emission، Pressure Rating و Material Compatibility اهمیت ویژه‌ای دارند. Ball Valve در بسیاری از کاربردهای Gas Isolation استفاده می‌شود، اما نوع دقیق شیر باید براساس Specification پروژه تعیین شود.

برای سرویس‌های حساس، الزامات Fire-Safe، تست نشتی و طراحی Stem Sealing نیز ممکن است در مشخصات خرید قرار گیرند.

شیر مناسب برای سیالات خورنده

در محیط‌های شیمیایی، انتخاب متریال باید براساس نوع ماده، غلظت، دما و زمان تماس انجام شود. حتی یک Stainless Steel مقاوم به خوردگی عمومی ممکن است در برابر محیط کلرایدی خاص یا برخی مواد شیمیایی رفتار مناسبی نداشته باشد.

در این شرایط باید General Corrosion، Pitting، Crevice Corrosion، SCC، Erosion-Corrosion و Chemical Compatibility بررسی شوند و در صورت نیاز از Duplex، Super Duplex یا Nickel Alloys استفاده شود.

تست و بازرسی شیرآلات صنعتی

تست Valve بخش مهمی از فرآیند خرید است. نوع تست‌ها باید براساس استاندارد مربوطه و Specification پروژه تعیین شود و می‌تواند شامل Shell Test، Seat Leakage Test، Backseat Test، Functional Test و سایر آزمون‌های مورد نیاز باشد.

API 598 یکی از استانداردهای شناخته‌شده در حوزه Inspection and Testing شیرهاست و در صنعت نفت و گاز برای الزامات بازرسی و تست Valve مورد استفاده قرار می‌گیرد. API همچنین استاندارد API 598 را در فهرست استانداردهای مرتبط با تجهیزات و شیرآلات خود قرار داده است.

تست Shell

در Shell Test، بدنه شیر تحت فشار آزمون قرار می‌گیرد تا Integrity بدنه و محفظه فشار بررسی شود. فشار و مدت آزمون باید مطابق استاندارد و Specification محصول تعیین شود و نباید از مقادیر عمومی و غیرمستند برای تمام Valveها استفاده کرد.

تست Seat

در Seat Test، عملکرد آب‌بندی شیر در ناحیه Seat بررسی می‌شود. نوع تست و میزان Leakage مجاز به نوع Valve، استاندارد و طراحی آن وابسته است و باید براساس Test Procedure مربوطه ارزیابی شود.

مدارک مورد نیاز هنگام خرید شیر صنعتی

در خریدهای صنعتی، مدارک محصول به اندازه خود تجهیز اهمیت دارند. بسته به Criticality پروژه، مدارک می‌توانند شامل موارد زیر باشند:

• Datasheet
• General Arrangement Drawing
• Material Test Certificate
• Pressure Test Certificate
• Certificate of Conformity
• Inspection Report
• Valve Test Report
• Traceability Documents
• Operation and Maintenance Manual
• Packing List
• Certificate of Origin در صورت نیاز پروژه

در شیرهای حساس، اطلاعات Heat Number، Material Grade، Trim Material و Test Result باید با محصول تحویلی قابل ردیابی باشند.

اهمیت MTC در خرید شیرآلات صنعتی

Material Test Certificate یا MTC برای تأیید متریال اجزای اصلی اهمیت دارد. در این مدرک، بسته به Specification می‌توان اطلاعاتی مانند Chemical Composition، Mechanical Properties، Heat Number و Grade را مشاهده کرد.

هنگام تحویل باید اطلاعات درج‌شده در MTC با Marking روی Valve و اسناد خرید تطبیق داده شود. عدم تطابق Heat Number یا Material Grade می‌تواند نشان‌دهنده مشکل در Traceability محصول باشد و در پروژه‌های حساس باید پیش از پذیرش کالا بررسی شود.

انتخاب شیر بر اساس Manual یا Actuated بودن

شیرهای دستی با Handwheel، Lever یا Gearbox کنترل می‌شوند، اما در خطوط اتوماسیون از Pneumatic، Electric یا Hydraulic Actuator استفاده می‌شود. انتخاب Actuator باید بر اساس Torque یا Thrust مورد نیاز Valve، شرایط محیطی، سرعت عملکرد و Fail Position انجام شود.

در Ball و Butterfly Valve، معمولاً Operating Torque پارامتر اصلی برای انتخاب Actuator است. در شیرهای Linear مانند Globe Valve، Thrust اهمیت بیشتری دارد. همچنین برای سیستم‌های ایمنی باید مشخص شود شیر در صورت قطع انرژی به حالت Fail Open، Fail Close یا Fail in Place برود.

قیمت شیرآلات صنعتی و عوامل مؤثر بر آن

قیمت یک شیر صنعتی به مجموعه‌ای از مشخصات فنی و تجاری وابسته است. مهم‌ترین عوامل عبارت‌اند از:

• نوع شیر
• سایز
• Pressure Class
• Body Material
• Trim Material
• Seat Material
• Connection Type
• نوع Actuator
• استاندارد ساخت
• برند و کشور سازنده
• نوع تست
• سطح بازرسی
• مدارک فنی
• شرایط تأمین و موجودی
• هزینه حمل و واردات
• نوسانات قیمت مواد اولیه

برای مثال قیمت یک Ball Valve فولادی Class 150 را نمی‌توان بدون تعیین سایز، نوع اتصال، نوع Seat، Full Port یا Reduced Port بودن، Manual یا Actuated بودن و استاندارد ساخت با یک محصول دیگر مقایسه کرد.

چک‌لیست فنی خرید شیرآلات صنعتی

پیش از ثبت سفارش، بهتر است مشخصات زیر در Valve Datasheet یا Purchase Specification کنترل شود:

مشخصه	مورد کنترل
Valve Type	نوع دقیق شیر
Size	DN / NPS
Rating	Class / PN
Design Pressure	فشار طراحی
Design Temperature	دمای طراحی
Fluid	نوع و مشخصات سیال
Body	متریال بدنه
Bonnet	متریال و نوع اتصال
Trim	متریال اجزای داخلی
Seat	نوع و متریال
Connection	نوع اتصال
Bore	Full / Reduced در صورت کاربرد
Operation	Manual / Actuated
Actuator	نوع و مشخصات عملگر
Standard	استاندارد طراحی و ساخت
Testing	تست‌های مورد نیاز
Inspection	سطح بازرسی
MTC	الزامات گواهی متریال
Marking	الزامات نشانه‌گذاری
Documentation	مدارک مورد نیاز

اشتباهات رایج هنگام خرید شیرآلات صنعتی

یکی از اشتباهات مهم، انتخاب شیر فقط براساس DN خط لوله است. سایز لوله مشخص نمی‌کند که کدام Valve Type، Trim یا Seat برای سیستم مناسب است. برای شیرهای کنترلی، پارامترهایی مانند Cv، Flow Rate، Pressure Drop و Fluid Properties نیز باید در محاسبات وارد شوند.

اشتباه دیگر، انتخاب Class بدون توجه به دما و متریال است. Pressure Rating یک شیر باید در Design Temperature بررسی شود و نمی‌توان ظرفیت فشاری یک شیر را با یک عدد ثابت در تمام شرایط عملیاتی بیان کرد.

بی‌توجهی به Trim و Seat نیز می‌تواند باعث خرابی زودهنگام شود. ممکن است Body شیر از متریال مناسب ساخته شده باشد، اما Seat یا Packing در برابر دما و سیال سازگاری کافی نداشته باشد. بنابراین Datasheet باید اجزای اصلی Valve را به‌صورت جداگانه مشخص کند.

استفاده از استاندارد نامرتبط نیز یکی دیگر از خطاهای رایج است. استانداردهایی مانند API 600، API 608 و API 609 هرکدام حوزه کاربرد مشخصی دارند و نمی‌توان یک استاندارد را برای تمام انواع شیرها به‌صورت عمومی به کار برد. API نیز در فهرست رسمی خود استانداردهای مجزایی برای Gate، Ball، Butterfly و Check Valve معرفی کرده است.

در نهایت، هنگام خرید باید Valve Type، Size، Class، Body Material، Trim، Seat، Connection، Standard، Test Requirement، MTC و مدارک فنی به‌صورت یکپارچه بررسی شوند. تطبیق مشخصات سفارش با Datasheet، Marking و Test Certificate نیز بخش مهمی از کنترل کیفیت شیر پیش از ورود به انبار یا نصب در خط است.
