در اجرای شبکههای فاضلاب، زهکشی و برخی خطوط زیرزمینی، اتصال صحیح شاخههای لوله کاروگیت اهمیت زیادی دارد. در بسیاری از مدلها، اتصال بهوسیله سوکت، واشر لاستیکی یا کوپلر انجام میشود و برای قرار گرفتن کامل دو قطعه در موقعیت صحیح، نیروی کششی کنترلشده مورد نیاز است. یکی از ابزارهایی که در چنین شرایطی میتواند برای اعمال نیروی مکانیکی استفاده شود، تیفور یا Tirfor است.
تیفور در اصل یک ابزار کشنده دستی با سیمبکسل است که برای جابهجایی، کشش و نزدیک کردن قطعات به یکدیگر استفاده میشود. در اجرای لولههای کاروگیت، بسته به قطر و وزن لوله و نوع اتصال، میتوان از تیفور برای کمک به جااندازی اتصال، نزدیک کردن دو شاخه و ایجاد نیروی کشش کنترلشده استفاده کرد. با این حال، تیفور خودِ سیستم آببندی نیست و وظیفه آن اعمال نیروی مکانیکی برای اجرای اتصال است.
تیفور چیست؟

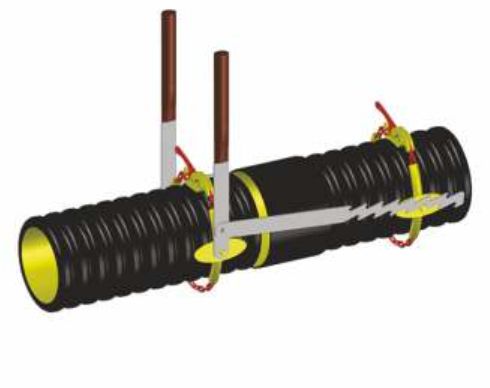

تیفور یا Wire Rope Pulling Hoist یک ابزار مکانیکی است که با استفاده از سیمبکسل، امکان اعمال نیروی کششی کنترلشده را فراهم میکند. این ابزار معمولاً دارای بدنه، مکانیزم گیرش سیمبکسل، اهرمهای دستی و مسیر عبور سیمبکسل است.
با حرکت اهرم، مکانیزم داخلی سیمبکسل را درگیر کرده و آن را در جهت مشخص حرکت میدهد. به این ترتیب میتوان دو قطعه را به یکدیگر نزدیک کرد یا یک قطعه را در مسیر مشخص جابهجا کرد.
ظرفیت تیفور باید متناسب با نیروی مورد نیاز انتخاب شود. ظرفیت اسمی ابزار نباید بهعنوان نیروی مجاز برای هر نوع عملیات در نظر گرفته شود؛ شرایط اتصال، زاویه کشش، وضعیت سیمبکسل و دستورالعمل سازنده نیز اهمیت دارند.
تیفور چه نقشی در اتصال لوله کاروگیت دارد؟
در اتصال بسیاری از لولههای کاروگیت، هدف این است که انتهای یک لوله تا موقعیت مشخص داخل سوکت یا کوپلر لوله دیگر قرار گیرد. به دلیل وجود واشر لاستیکی، اصطکاک سطح اتصال میتواند قابل توجه باشد و در قطرهای بزرگ، نیروی دستی برای جااندازی کافی نباشد.
در چنین شرایطی، تیفور میتواند بهعنوان ابزار کشش استفاده شود. سیمبکسل به نقاط مناسب دو لوله متصل شده و با اعمال نیروی تدریجی، دو شاخه به یکدیگر نزدیک میشوند.
نکته مهم این است که نیروی تیفور باید کنترلشده و همراستا با محور لوله اعمال شود. هدف، جا انداختن صحیح اتصال است، نه وارد کردن حداکثر نیروی ممکن به لوله.
تیفور و اتصال واشردار لوله کاروگیت
در سیستمهای دارای واشر، هنگام ورود لوله به سوکت، واشر لاستیکی فشرده میشود. همین فشردگی عامل اصلی آببندی است، اما در عین حال مقاومت اصطکاکی ایجاد میکند.
تیفور میتواند برای عبور دادن لوله از این مقاومت و قرار دادن انتهای لوله در عمق صحیح سوکت استفاده شود. در این فرآیند، دو لوله باید در یک محور قرار داشته باشند تا واشر به شکل یکنواخت درگیر شود.
اگر لولهها همراستا نباشند، افزایش نیروی کشش لزوماً مشکل را حل نمیکند. حتی ممکن است باعث جابهجایی واشر، آسیب به لبه سوکت یا تغییر شکل موضعی لوله شود.
استفاده از تیفور برای اتصال کوپلر کاروگیت
در سیستمهایی که دو شاخه لوله توسط کوپلر به هم متصل میشوند، ممکن است برای قرار دادن هر دو لوله در موقعیت صحیح از تیفور استفاده شود.
در این حالت باید ابتدا کوپلر در موقعیت مناسب قرار گیرد و سپس لولهها با نیروی کنترلشده داخل آن حرکت کنند. میزان ورود لوله باید مطابق علامت نصب، طول درگیری یا دستورالعمل سازنده باشد.
استفاده از تیفور برای کشیدن بیش از حد لوله میتواند باعث شود انتهای لوله از موقعیت طراحیشده عبور کند و به اجزای آببندی یا خود کوپلر فشار غیرمجاز وارد شود.
مراحل استفاده از تیفور در اتصال لوله کاروگیت
اجرای کار باید بر اساس دستورالعمل لوله و تجهیزات اتصال انجام شود، اما روند کلی میتواند شامل مراحل زیر باشد:
۱. آمادهسازی محل اتصال
ابتدا انتهای لوله، سوکت، کوپلر و واشر باید از نظر سلامت و تمیزی بررسی شوند. وجود خاک، شن یا مواد خارجی در محل اتصال میتواند باعث افزایش نیروی کشش و کاهش کیفیت آببندی شود.
۲. کنترل همراستایی
دو شاخه لوله باید تا حد امکان در امتداد محور یکدیگر قرار گیرند. در صورت وجود انحراف، ابتدا باید موقعیت لوله اصلاح شود و نباید از تیفور برای جبران خطای بزرگ همراستایی استفاده کرد.
۳. نصب واشر و روانکننده
اگر سیستم دارای واشر است، واشر باید دقیقاً در شیار مربوط قرار گیرد. در صورت توصیه سازنده، روانکننده سازگار با جنس واشر و لوله نیز روی محل مشخص استفاده میشود.
۴. نصب تیفور و سیمبکسل
سیمبکسل باید به نقاطی متصل شود که برای اعمال کشش مناسب و ایمن باشند. اتصال مستقیم سیمبکسل به بخشهای ضعیف یا لبههای آسیبپذیر لوله میتواند باعث تغییر شکل یا آسیب شود.
۵. اعمال کشش تدریجی
با حرکت اهرم تیفور، نیروی کشش بهتدریج افزایش داده میشود. در این مرحله باید حرکت لوله و وضعیت واشر یا کوپلر مرتب کنترل شود.
۶. کنترل عمق اتصال
پس از رسیدن لوله به موقعیت صحیح، کشش متوقف میشود. نباید صرفاً با افزایش نیروی تیفور، اتصال را بیشتر از مقدار طراحیشده داخل سوکت یا کوپلر وارد کرد.
چرا نباید با تیفور نیروی بیش از حد وارد کرد؟
تیفور میتواند نیروی زیادی ایجاد کند و همین ویژگی در صورت استفاده نادرست به یک عامل آسیب تبدیل میشود. لوله کاروگیت دارای ساختار پروفیلدار است و نقاط مختلف آن ظرفیت یکسانی برای تحمل نیروی متمرکز ندارند.
اعمال کشش بیش از حد میتواند باعث تغییر شکل موضعی، آسیب به لبه اتصال، جابهجایی واشر یا ایجاد تنش در کوپلر شود. در برخی شرایط نیز ممکن است سیمبکسل یا نقطه مهار دچار شکست شود.
بنابراین معیار اصلی، نیروی لازم برای نشاندن صحیح اتصال است، نه ظرفیت حداکثری تیفور.
تیفور چگونه به آببندی کمک میکند؟
تیفور مستقیماً آببندی ایجاد نمیکند. نقش آن فراهم کردن نیروی مکانیکی برای قرارگیری صحیح قطعات اتصال است.
برای مثال، در یک اتصال واشردار، کیفیت آببندی به سلامت واشر، شیار، سطح لوله، فشردگی الاستومر و موقعیت صحیح لوله بستگی دارد. تیفور تنها کمک میکند لوله تا موقعیت مشخص وارد سوکت شود.
بنابراین میتوان گفت تیفور یک ابزار نصب اتصال است، نه یک قطعه آببندی. استفاده صحیح از آن میتواند اجرای سیستم آببندی را آسانتر کند، اما جایگزین واشر، کوپلر یا سیستم اتصال طراحیشده توسط سازنده نیست.
انتخاب ظرفیت مناسب تیفور
ظرفیت تیفور باید بر اساس نیروی واقعی مورد نیاز برای اتصال تعیین شود. این نیرو به عوامل مختلفی وابسته است:
- قطر لوله
- وزن شاخه
- نوع اتصال
- جنس و ابعاد واشر
- میزان اصطکاک اتصال
- شیب مسیر
- وضعیت بستر
- همراستایی لولهها
- شرایط محیطی
- طول درگیری اتصال
در پروژههای بزرگ، بهتر است نیروی مورد نیاز براساس شرایط واقعی اتصال تعیین شود و ابزار با ظرفیت مناسب و حاشیه ایمنی کافی انتخاب گردد.
نقاط مهار تیفور در زمان اتصال
نقطه مهار باید توان تحمل نیروی اعمالشده را داشته باشد. اتصال تیفور به بخشهای ضعیف لوله یا تجهیزات اطراف میتواند باعث آسیب مکانیکی شود.
در پروژههای اجرایی، مهار باید به گونهای طراحی شود که نیرو در راستای مورد نظر منتقل شود و از اعمال نیروی جانبی به لوله جلوگیری شود.
همچنین سیمبکسل نباید روی لبههای تیز یا سطوحی قرار گیرد که باعث سایش و آسیب به آن شوند. استفاده از تجهیزات محافظ مناسب برای سیمبکسل در محل تماس اهمیت دارد.
نقش تیفور در لولههای کاروگیت با قطر بزرگ
هرچه قطر لوله افزایش پیدا کند، وزن شاخه و مقاومت اتصال نیز میتواند افزایش یابد. در چنین شرایطی استفاده از نیروی دستی برای جااندازی اتصال دشوارتر میشود.
تیفور میتواند امکان اعمال نیروی تدریجی و قابلکنترل را فراهم کند و از وارد کردن ضربه یا استفاده از ماشینآلات نامناسب برای جا زدن اتصال جلوگیری شود.
با این حال، در قطرهای بزرگتر باید ظرفیت تیفور، روش مهاربندی و استحکام نقاط اتصال با دقت بیشتری بررسی شود.
خطاهای رایج هنگام استفاده از تیفور
کشیدن لوله با نیروی بیش از حد
افزایش نیروی تیفور همیشه به معنی بهتر شدن اتصال نیست. اگر لوله در مسیر صحیح قرار نداشته باشد، نیروی بیشتر میتواند به جای اصلاح مشکل، باعث آسیب شود.
اتصال سیمبکسل به نقطه نامناسب
نقطه نامناسب میتواند باعث تمرکز تنش و تغییر شکل پروفیل لوله شود.
استفاده از تیفور برای اصلاح همراستایی
تیفور نباید جایگزین تجهیزات مناسب برای تنظیم موقعیت لوله شود. ابتدا باید محور دو لوله اصلاح شود و سپس کشش اعمال شود.
کنترل نکردن موقعیت واشر
اگر واشر جابهجا شده باشد، کشیدن لوله با تیفور میتواند آسیب آن را بیشتر کند. قبل از اعمال نیرو باید وضعیت واشر بررسی شود.
عدم کنترل عمق اتصال
ورود بیش از حد لوله به سوکت یا کوپلر ممکن است ساختار اتصال را از حالت طراحیشده خارج کند.
نکات ایمنی کار با تیفور
کار با تیفور باید مطابق دستورالعمل سازنده انجام شود. سیمبکسل، قلابها، نقاط اتصال و مکانیزم ابزار باید پیش از استفاده بررسی شوند.
افراد نباید در مسیر مستقیم سیمبکسل یا در محدودهای که احتمال پرتاب آن در اثر شکست وجود دارد قرار بگیرند. همچنین نباید ظرفیت اسمی ابزار، سیمبکسل یا نقطه مهار از مقدار مجاز عملیات کمتر باشد.
استفاده از تیفور آسیبدیده، سیمبکسل فرسوده یا ابزار فاقد بازرسی مناسب میتواند خطر جدی ایجاد کند.
تیفور در مقایسه با بیل مکانیکی
گاهی برای جا انداختن لولههای بزرگ از ماشینآلات سنگین استفاده میشود. این روش در صورت نبود کنترل کافی میتواند نیروی بسیار زیادی به لوله یا سوکت وارد کند.
تیفور امکان اعمال نیروی تدریجیتر را فراهم میکند و اپراتور میتواند حرکت لوله را مرحلهبهمرحله کنترل کند. با این حال، انتخاب ابزار به قطر لوله، شرایط پروژه و نوع اتصال بستگی دارد و در قطرهای بسیار بزرگ ممکن است تجهیزات مکانیکی دیگری مورد نیاز باشد.
کنترل نهایی اتصال پس از استفاده از تیفور
پس از قرارگیری لوله، باید وضعیت اتصال از نظر عمق درگیری، همراستایی و سلامت اجزای آببندی کنترل شود. در اتصال واشردار، موقعیت واشر و نشستن صحیح لوله اهمیت دارد.
در اتصال کوپلری نیز باید اطمینان حاصل شود که هر دو شاخه در محدوده مشخصشده قرار گرفتهاند. پس از تأیید اتصال، تستهای مورد نیاز پروژه انجام میشوند و سپس خاکریزی نهایی صورت میگیرد.
در شبکههای حساس، کنترل اتصال پیش از پوشاندن کامل لوله اهمیت ویژهای دارد؛ زیرا اصلاح اتصال پس از دفن میتواند هزینه و زمان اجرای پروژه را افزایش دهد.
