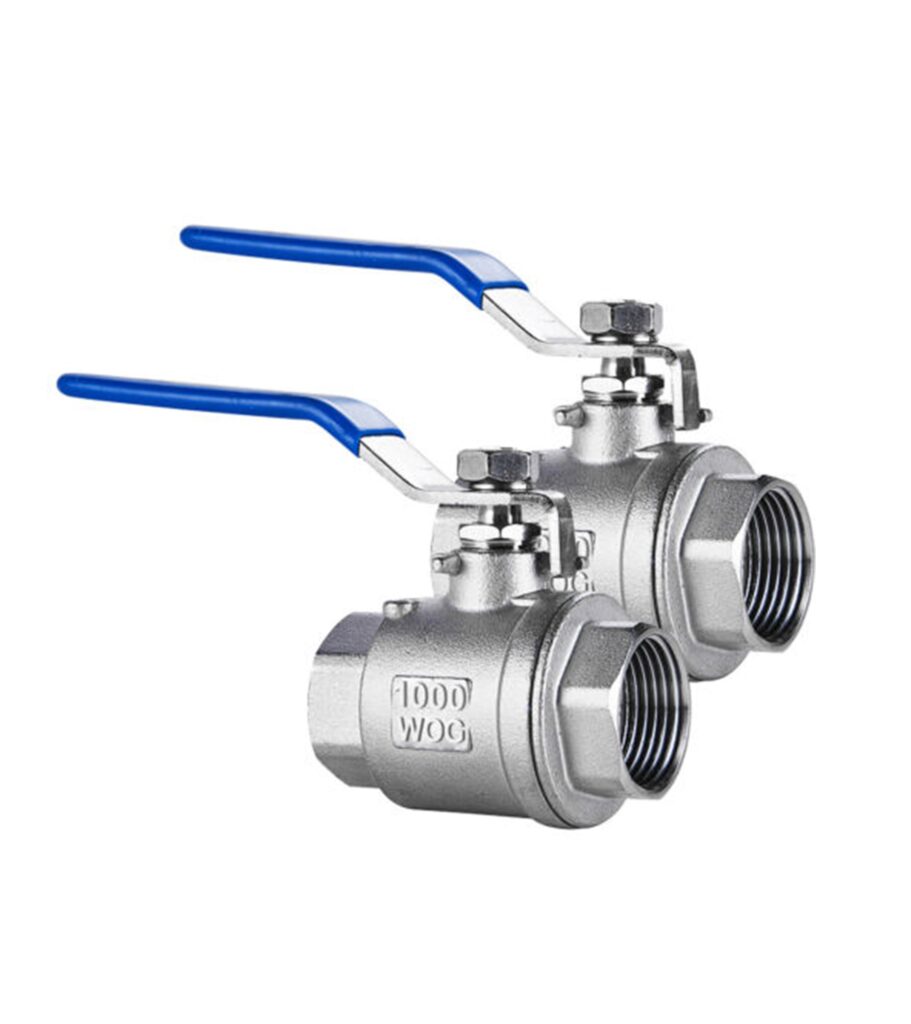

بررسی بال ولو دنده‌ای فولادی ۱۰۰۰ و ۲۰۰۰ WOG

بال ولو دنده‌ای فولادی یکی از شیرهای پرکاربرد برای قطع و وصل جریان در خطوط لوله صنعتی است. این شیر با استفاده از یک توپ یا Ball سوراخ‌دار، مسیر عبور سیال را باز یا مسدود می‌کند و به دلیل عملکرد سریع، ساختار نسبتاً فشرده و آب‌بندی مناسب، در بسیاری از سیستم‌های صنعتی مورد استفاده قرار می‌گیرد.

مدل‌های ۱۰۰۰ WOG و ۲۰۰۰ WOG در گروه بال ولوهای دنده‌ای با ریتینگ فشاری مشخص قرار می‌گیرند. با این حال، WOG را نباید یک فشار ثابت و مستقل از شرایط دانست؛ مقدار فشار مجاز واقعی به سایز، دما، متریال، طراحی و مشخصات سازنده وابسته است. بنابراین انتخاب شیر باید بر اساس شرایط واقعی سرویس انجام شود.

بال ولو دنده‌ای فولادی چیست؟

بال ولو دنده‌ای یا Threaded Ball Valve شیری ربع‌گرد است که با چرخش ۹۰ درجه‌ای توپی داخلی، مسیر جریان را باز یا بسته می‌کند.

در نوع دنده‌ای، اتصال شیر به خط لوله از طریق رزوه انجام می‌شود. این ویژگی باعث می‌شود نصب آن در خطوط کوچک و برخی تجهیزات صنعتی ساده و کم‌حجم باشد.

بال ولوهای فولادی معمولاً در مدل‌های دو تکه یا سه تکه عرضه می‌شوند و بسته به طراحی ممکن است Full Port یا Reduced Port باشند.

مشخصات فنی اصلی

پارامتر	مشخصات معمول
نوع شیر	Ball Valve
اتصال	دنده‌ای / Threaded
بدنه	فولاد کربنی یا فولاد آلیاژی، بسته به مدل
سایز	معمولاً سایزهای کوچک تا متوسط
ریتینگ	۱۰۰۰ WOG یا ۲۰۰۰ WOG، بسته به مدل
مکانیزم	ربع‌گرد، ۹۰ درجه
سیت	PTFE، RPTFE یا متریال متناسب با سرویس
نوع پورت	Full Port یا Reduced Port
عملگر	اهرم دستی یا عملگر اتوماتیک در برخی مدل‌ها
سیالات	آب، روغن، گاز و سیالات سازگار
پارامترهای انتخاب	فشار، دما، سیال، سایز و متریال

WOG یعنی چه؟

عبارت WOG معمولاً به سرویس‌های Water, Oil, Gas اشاره دارد. با این حال، عدد درج‌شده در کنار WOG را نباید بدون بررسی شرایط دمایی و مشخصات سازنده به‌عنوان یک فشار کاری ثابت برای همه سرویس‌ها در نظر گرفت.

برای مثال، عبارت ۱۰۰۰ WOG یا ۲۰۰۰ WOG در کاتالوگ یک سازنده باید همراه با اطلاعات مربوط به:

• دمای کاری
• سایز شیر
• متریال بدنه
• نوع سیت
• طراحی شیر
• استاندارد ساخت

بررسی شود.

بنابراین ۲۰۰۰ WOG الزاماً به این معنی نیست که شیر در تمام دماها و شرایط می‌تواند با فشار ۲۰۰۰ psi کار کند.

تفاوت ۱۰۰۰ و ۲۰۰۰ WOG

مهم‌ترین تفاوت این دو مدل در رده فشار اعلام‌شده توسط سازنده است. اما در زمان انتخاب، نباید تنها به عدد WOG توجه کرد.

پارامتر	۱۰۰۰ WOG	۲۰۰۰ WOG
ریتینگ اسمی	پایین‌تر	بالاتر
کاربرد	سرویس‌های متناسب با ریتینگ	سرویس‌های فشار بالاتر، در صورت تأیید سازنده
ضخامت و طراحی	وابسته به مدل	ممکن است مقاوم‌تر باشد
وزن	معمولاً کمتر	ممکن است بیشتر باشد
قیمت	معمولاً اقتصادی‌تر	معمولاً بالاتر
انتخاب نهایی	بر اساس فشار و دما	بر اساس فشار و دما

این مقایسه عمومی است و برای انتخاب نهایی باید Datasheet همان مدل بررسی شود.

فول‌پورت یا ردیوس‌پورت؟

یکی از تفاوت‌های مهم در بال ولوهای دنده‌ای، اندازه مسیر عبور داخلی است.

Full Port

در بال ولو Full Port، قطر مسیر عبور داخلی به قطر اسمی شیر نزدیک‌تر است. این طراحی می‌تواند افت فشار کمتری نسبت به مدل‌های ردیوس‌پورت ایجاد کند.

Full Port در خطوطی که محدودیت افت فشار یا نیاز به عبور ابزارهای مخصوص وجود دارد، می‌تواند گزینه مناسبی باشد.

Reduced Port

در مدل Reduced Port، مسیر عبور داخلی کوچک‌تر است. این طراحی ممکن است ابعاد، وزن یا هزینه شیر را کاهش دهد، اما افت فشار آن می‌تواند نسبت به Full Port بیشتر باشد.

انتخاب بین این دو مدل باید بر اساس دبی و افت فشار مجاز سیستم انجام شود.

ساختار بال ولو فولادی

بال ولو از چند بخش اصلی تشکیل شده است.

بدنه

بدنه محفظه اصلی شیر است و اجزای داخلی را در خود جای می‌دهد. فولاد کربنی یکی از متریال‌های رایج برای مدل‌های صنعتی است، اما گرید دقیق باید از مشخصات سازنده بررسی شود.

بال یا توپی

توپی دارای یک مسیر عبور داخلی است. با چرخش ۹۰ درجه‌ای آن، مسیر جریان باز یا بسته می‌شود.

سیت

سیت در دو طرف بال قرار گرفته و وظیفه آب‌بندی اطراف توپی را بر عهده دارد. PTFE یکی از متریال‌های رایج برای این بخش است، اما انتخاب سیت باید بر اساس دما و نوع سیال انجام شود.

استم

Stem نیروی چرخشی اهرم را به بال منتقل می‌کند. طراحی و متریال آن در قابلیت اطمینان و ایمنی شیر اهمیت دارد.

اهرم

در مدل‌های دستی، اهرم برای چرخاندن بال استفاده می‌شود. در سایزهای کوچک معمولاً باز و بسته کردن شیر با یک چرخش ۹۰ درجه‌ای انجام می‌شود.

اتصال دنده‌ای

اتصال Threaded یکی از ویژگی‌های اصلی این مدل بال ولو است. رزوه می‌تواند بر اساس استاندارد مورد استفاده در پروژه، از انواع مختلف باشد.

در هنگام خرید باید نوع رزوه مشخص شود؛ برای مثال:

• NPT
• BSP
• BSPT

این رزوه‌ها را نباید صرفاً به دلیل شباهت ظاهری جایگزین یکدیگر کرد. تطابق نوع رزوه شیر با اتصال لوله یا تجهیزات اهمیت زیادی دارد.

همچنین هنگام نصب، اعمال گشتاور بیش از حد روی بدنه یا رزوه می‌تواند باعث آسیب مکانیکی یا نشتی شود.

انتخاب متریال سیت

متریال سیت مستقیماً با دمای کاری و نوع سیال ارتباط دارد.

سیت	ویژگی کلی	کاربرد احتمالی
PTFE	مقاومت شیمیایی مناسب	آب، برخی مواد شیمیایی و سیالات صنعتی
RPTFE	خواص مکانیکی بهبود‌یافته نسبت به PTFE خالص در برخی طراحی‌ها	سرویس‌های صنعتی
PEEK	مناسب برخی شرایط دمایی و مکانیکی خاص	سرویس‌های ویژه
Metal Seat	مناسب برخی سرویس‌های دمایی یا سخت	کاربردهای خاص

استفاده از سیت PTFE به معنی مناسب بودن شیر برای هر ماده شیمیایی یا هر دمایی نیست. سازگاری دقیق باید با شرایط سرویس و اطلاعات سازنده بررسی شود.

کاربردهای بال ولو ۱۰۰۰ و ۲۰۰۰ WOG

بال ولوهای دنده‌ای فولادی در طیف مختلفی از خطوط مورد استفاده قرار می‌گیرند.

صنایع نفت و گاز

در برخی خطوط انتقال و تجهیزات فرایندی، مدل‌های دنده‌ای فولادی برای قطع و وصل جریان در سایزهای مناسب استفاده می‌شوند.

صنایع پتروشیمی

در سرویس‌هایی که نوع سیال، فشار و دما با مشخصات شیر مطابقت داشته باشد، این شیرها می‌توانند برای ایزولیشن تجهیزات به کار روند.

خطوط هوای فشرده

ساختار ربع‌گرد و عملکرد سریع باعث شده بال ولو برای قطع و وصل خطوط هوای فشرده گزینه مناسبی باشد.

آب و تأسیسات

در برخی خطوط آب صنعتی و تأسیسات نیز از بال ولوهای فولادی استفاده می‌شود؛ البته انتخاب سیت و متریال باید با کیفیت و شرایط آب هماهنگ باشد.

روغن و سیالات هیدروکربنی

در سرویس‌های روغنی، سازگاری سیت و آب‌بندها با سیال اهمیت ویژه‌ای دارد.

بال ولو دنده‌ای یا فلنجی؟

نوع اتصال باید بر اساس سایز خط، فشار، شرایط نصب و الزامات تعمیرات انتخاب شود.

ویژگی	دنده‌ای	فلنجی
روش اتصال	رزوه	فلنج
ابعاد	فشرده‌تر	بزرگ‌تر
نصب	مناسب سایزهای کوچک‌تر	مناسب طیف وسیع‌تری از سایزها
باز و بست	نسبتاً ساده	نیازمند باز کردن پیچ‌های فلنج
کاربرد	خطوط کوچک و تجهیزات	خطوط صنعتی و سایزهای بالاتر
فضای موردنیاز	کمتر	بیشتر

در سایزهای بزرگ، انتخاب فلنجی معمولاً متداول‌تر است، در حالی که اتصال دنده‌ای بیشتر در سایزهای کوچک و متوسط دیده می‌شود.

استانداردهای مهم

بسته به نوع طراحی و سازنده، استانداردهای مختلفی ممکن است برای بال ولوهای دنده‌ای مورد استفاده قرار گیرند. برخی استانداردهای شناخته‌شده عبارت‌اند از:

• API 608 برای فلزی Ball Valve
• ASME B16.34 برای شیرهای صنعتی
• ASME B1.20.1 برای برخی رزوه‌های لوله‌ای NPT
• استانداردهای مربوط به تست و بازرسی، متناسب با مشخصات پروژه

استاندارد دقیق باید با مدل شیر و الزامات فنی پروژه تطبیق داده شود.

نکات مهم در انتخاب

پیش از خرید بال ولو دنده‌ای فولادی بهتر است اطلاعات زیر مشخص باشد:

1. سایز شیر
2. نوع رزوه
3. فشار کاری واقعی
4. دمای سیال
5. نوع سیال
6. گرید فولاد بدنه
7. جنس بال
8. جنس سیت
9. Full Port یا Reduced Port بودن
10. نوع اتصال و فضای نصب
11. استاندارد موردنیاز
12. نوع عملکرد دستی یا اتوماتیک

اگر فشار سیستم به محدوده بالای ریتینگ شیر نزدیک است، انتخاب مدل دقیق بر اساس Datasheet سازنده اهمیت بیشتری پیدا می‌کند.

نکات نصب و نگهداری

پیش از نصب باید رزوه‌ها از نظر سلامت و تمیزی بررسی شوند. استفاده از آب‌بند رزوه‌ای باید متناسب با نوع سیال و فشار انجام شود.

همچنین نباید برای باز و بسته کردن شیر از نیروی اضافی استفاده کرد. اگر اهرم به‌سختی حرکت می‌کند، بهتر است علت مشکل بررسی شود و اعمال نیروی بیشتر به‌عنوان راه‌حل در نظر گرفته نشود.

باز و بسته کردن دوره‌ای، بررسی نشتی، کنترل وضعیت رزوه و اطمینان از عملکرد صحیح سیت از جمله اقدامات نگهداری هستند.

قیمت بال ولو فولادی ۱۰۰۰ و ۲۰۰۰ WOG

قیمت این شیر به عوامل مختلفی بستگی دارد؛ از جمله:

• ریتینگ ۱۰۰۰ یا ۲۰۰۰ WOG
• سایز
• گرید فولاد
• Full Port یا Reduced Port
• نوع سیت
• نوع رزوه
• تعداد تکه‌های بدنه
• برند و کشور سازنده
• استاندارد ساخت
• کیفیت آب‌بندی

به همین دلیل، مقایسه قیمت دو شیر تنها با عنوان «بال ولو فولادی» دقیق نیست و باید مشخصات فنی آن‌ها یکسان یا قابل مقایسه باشد.

انتخاب بال ولو مناسب؛ فقط عدد WOG را نبینید

بال ولو دنده‌ای فولادی ۱۰۰۰ و ۲۰۰۰ WOG برای بسیاری از خطوط قطع و وصل جریان، به‌ویژه در سایزهای مناسب اتصال دنده‌ای، گزینه‌ای کاربردی محسوب می‌شود. با این حال، انتخاب بین این دو ریتینگ باید بر اساس فشار و دمای واقعی سرویس، نوع سیال، متریال، نوع سیت و مشخصات سازنده انجام شود.

در کنار ریتینگ، نوع رزوه، Full Port یا Reduced Port بودن و سازگاری آب‌بندها با سیال نیز اهمیت دارد. بنابراین یک انتخاب فنی صحیح، تنها به انتخاب عدد بزرگ‌تر WOG محدود نمی‌شود؛ بلکه باید کل شرایط کاری شیر و خط لوله در نظر گرفته شود.
