انواع شیرآلات چدنی فلنجدار؛ معرفی کامل و کاربردها
شیرآلات چدنی فلنجدار از تجهیزات مهم در شبکههای آبرسانی، تأسیسات ساختمانی، موتورخانهها، سیستمهای اطفای حریق و خطوط انتقال سیالات هستند. این شیرآلات به دلیل استحکام مناسب، تنوع بالا، قابلیت استفاده در سایزهای مختلف و امکان اتصال مطمئن به خطوط لوله، کاربرد گستردهای در پروژههای مختلف دارند.
در شیرآلات فلنجدار، اتصال شیر به لوله از طریق فلنج و پیچ و مهره انجام میشود. این نوع اتصال علاوه بر ایجاد اتصال مستحکم، امکان باز کردن شیر برای تعمیر، سرویس یا تعویض را نیز فراهم میکند.
شیر چدنی فلنجدار چیست؟
شیر چدنی فلنجدار به شیری گفته میشود که بدنه آن از جنس چدن بوده و در دو طرف یا بخشهای اتصال آن، فلنج برای اتصال به خط لوله تعبیه شده است.
چدن به دلیل استحکام، قابلیت ریختهگری مناسب و هزینه تولید نسبتاً اقتصادی، یکی از مواد رایج برای ساخت بدنه شیرآلات مورد استفاده در شبکههای آب و تأسیسات است.
در انتخاب شیر چدنی، علاوه بر جنس بدنه باید به فشار کاری، سایز، نوع سیال، دمای کاری، جنس قطعات داخلی و استاندارد ساخت نیز توجه شود.

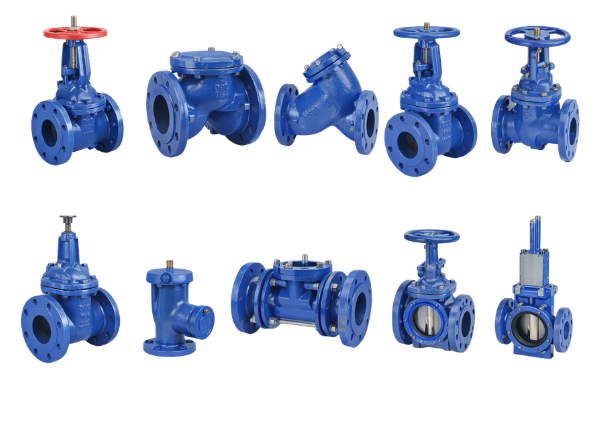

انواع شیرآلات چدنی فلنجدار
شیرآلات چدنی فلنجدار در مدلهای مختلفی تولید میشوند و هر نوع برای کاربرد خاصی مناسب است.
مهمترین انواع آن عبارتاند از:
- شیر پروانهای چدنی فلنجدار
- شیر کشویی چدنی فلنجدار
- شیر یکطرفه چدنی فلنجدار
- شیر سوزنی چدنی
- شیر صافی چدنی فلنجدار
- شیر کنترل چدنی
- شیر هوا چدنی
- شیر فلکه چدنی
۱. شیر پروانهای چدنی فلنجدار
شیر پروانهای چدنی فلنجدار یکی از پرکاربردترین شیرهای این گروه است.
در این شیر، یک دیسک در مرکز مسیر قرار دارد که با چرخش حول محور خود، جریان را قطع یا برقرار میکند. ساختار ساده و وزن نسبتاً پایین باعث شده است شیر پروانهای در خطوط با قطر بالا کاربرد زیادی داشته باشد.
این شیر در موارد زیر استفاده میشود:
- شبکه آبرسانی
- موتورخانه
- سیستمهای سرمایش و گرمایش
- تأسیسات صنعتی
- سیستم اطفای حریق
- خطوط انتقال آب
شیر پروانهای میتواند با دسته، گیربکس یا عملگرهای برقی و پنوماتیکی مورد استفاده قرار گیرد.
۲. شیر کشویی چدنی فلنجدار
شیر کشویی چدنی فلنجدار یا Gate Valve برای قطع و وصل کامل جریان استفاده میشود.
در این شیر، یک دیسک یا گوه بهصورت عمودی در مسیر حرکت میکند. زمانی که شیر کاملاً باز است، مسیر عبور سیال تقریباً آزاد میشود و زمانی که شیر بسته میشود، جریان متوقف خواهد شد.
شیر کشویی بیشتر برای قطع و وصل جریان مناسب است و معمولاً گزینه ایدهآلی برای تنظیم دائمی و دقیق دبی محسوب نمیشود.
از کاربردهای آن میتوان به شبکههای آبرسانی، تأسیسات، موتورخانه و خطوط انتقال اشاره کرد.
۳. شیر یکطرفه چدنی فلنجدار
شیر یکطرفه چدنی فلنجدار برای جلوگیری از برگشت سیال در خط لوله استفاده میشود.
این شیر بهگونهای طراحی شده است که سیال در جهت مشخصی عبور کند، اما هنگام برگشت جریان، مسیر بسته شود.
شیرهای یکطرفه در سیستمهایی که برگشت آب میتواند به پمپ یا سایر تجهیزات آسیب بزند، اهمیت زیادی دارند.
از کاربردهای آن میتوان به:
- خطوط پمپاژ
- سیستمهای آبرسانی
- موتورخانه
- سیستمهای اطفای حریق
- خطوط انتقال آب
اشاره کرد.
۴. شیر سوزنی چدنی
شیر سوزنی برای کنترل دقیقتر جریان مورد استفاده قرار میگیرد. ساختار داخلی این شیر به گونهای است که امکان تغییر تدریجی سطح عبور سیال را فراهم میکند.
این نوع شیر در برخی سیستمهای صنعتی و خطوطی که کنترل جریان اهمیت دارد مورد استفاده قرار میگیرد.
البته انتخاب شیر سوزنی باید بر اساس فشار، دبی و نوع سیال انجام شود.
۵. صافی چدنی فلنجدار
صافی چدنی فلنجدار از نظر عملکرد با شیرهای قطع و وصل متفاوت است. وظیفه اصلی صافی، جلوگیری از ورود ذرات و آلودگیهای موجود در سیال به تجهیزات پاییندست است.
صافی معمولاً قبل از تجهیزاتی مانند:
- پمپ
- شیرهای کنترلی
- کنتور
- مبدل حرارتی
- تجهیزات حساس تأسیساتی
قرار میگیرد.
وجود صافی مناسب میتواند از ورود ذرات جامد به تجهیزات و ایجاد اختلال در عملکرد آنها جلوگیری کند.
۶. شیر کنترل چدنی فلنجدار
شیرهای کنترل برای تنظیم شرایط جریان مورد استفاده قرار میگیرند. این تجهیزات در سیستمهای مختلف ممکن است برای کنترل فشار، دبی یا سایر پارامترهای عملیاتی استفاده شوند.
شیر کنترل باید با توجه به شرایط دقیق خط انتخاب شود؛ زیرا انتخاب نامناسب میتواند باعث افت فشار بیش از حد یا عملکرد نامطلوب سیستم شود.
۷. شیر هوا چدنی
شیر هوا برای مدیریت هوای موجود در خطوط لوله استفاده میشود. وجود هوا در برخی شبکهها میتواند باعث ایجاد مشکلاتی مانند کاهش راندمان، ضربه قوچ یا اختلال در عملکرد خط شود.
شیرهای هوا بسته به طراحی سیستم میتوانند برای تخلیه هوای جمعشده یا ورود هوا در شرایط خاص مورد استفاده قرار گیرند.
این تجهیزات بهخصوص در شبکههای انتقال و آبرسانی اهمیت زیادی دارند.
۸. شیر فلکه چدنی فلنجدار
شیر فلکه چدنی یکی از نامهای رایج برای شیرهای مورد استفاده در شبکههای آب و تأسیسات است. بسته به طراحی داخلی، ممکن است از ساختارهای مختلفی برای قطع یا کنترل جریان استفاده شود.
این شیرها معمولاً در موتورخانهها، خطوط آبرسانی و تأسیسات ساختمان دیده میشوند.
مزایای شیرآلات چدنی فلنجدار
استفاده از شیرآلات چدنی فلنجدار مزایای متعددی دارد.
استحکام مناسب
چدن برای ساخت بدنه تجهیزات تأسیساتی، استحکام و دوام مناسبی ارائه میدهد و به همین دلیل در بسیاری از خطوط آب و تأسیسات مورد استفاده قرار میگیرد.
اتصال فلنجی مطمئن
اتصال فلنجی با استفاده از پیچ و مهره انجام میشود و در صورت اجرای صحیح، اتصال محکم و مناسبی ایجاد میکند.
قابلیت تعمیر و تعویض
یکی از مزایای اتصال فلنجی، امکان باز کردن شیر از خط برای تعمیر یا تعویض است.
تنوع سایز
شیرآلات چدنی فلنجدار در سایزهای مختلف تولید میشوند و امکان استفاده از آنها در خطوط کوچک و بزرگ وجود دارد.
مناسب برای پروژههای تأسیساتی
این شیرها در بسیاری از پروژههای ساختمانی و صنعتی قابل استفاده هستند و طیف گستردهای از کاربردها را پوشش میدهند.
کاربرد شیرآلات چدنی فلنجدار
شیرآلات چدنی فلنجدار را میتوان در بخشهای مختلفی مشاهده کرد، از جمله:
- موتورخانه ساختمانها
- شبکههای آبرسانی
- سیستمهای آتشنشانی
- تأسیسات سرمایشی
- تأسیسات گرمایشی
- تصفیهخانههای آب
- خطوط انتقال آب
- صنایع مختلف
- سیستمهای پمپاژ
- تأسیسات صنعتی
نوع شیر باید متناسب با عملکرد مورد انتظار انتخاب شود.
تفاوت شیر پروانهای و شیر کشویی چدنی
هر دو شیر برای قطع و وصل جریان استفاده میشوند، اما ساختار و ویژگیهای متفاوتی دارند.
شیر پروانهای معمولاً وزن و ابعاد کمتری دارد و با چرخش ۹۰ درجه دیسک عمل میکند. این ویژگی آن را برای خطوط بزرگ و فضاهای محدود مناسب میکند.
در مقابل، شیر کشویی دارای عضو مسدودکنندهای است که در راستای عمودی حرکت میکند و در حالت کاملاً باز، مسیر عبور نسبتاً آزاد ایجاد میکند.
انتخاب بین این دو به شرایط پروژه، سایز خط، فضای نصب و نوع کاربرد بستگی دارد.
نکات مهم هنگام خرید شیرآلات چدنی فلنجدار
هنگام خرید این محصولات نباید تنها قیمت را ملاک قرار داد. موارد زیر اهمیت زیادی دارند:
- سایز اسمی شیر
- فشار کاری
- جنس بدنه
- جنس دیسک یا عضو داخلی
- نوع آببندی
- نوع اتصال
- دمای کاری
- نوع سیال
- استاندارد محصول
- کیفیت پوشش سطحی
- برند و سازنده
- شرایط نصب و نگهداری
همچنین باید قطر و استاندارد فلنج شیر با فلنج خط لوله مطابقت داشته باشد.
جمعبندی
شیرآلات چدنی فلنجدار یکی از تجهیزات مهم در شبکههای آب، تأسیسات ساختمانی و خطوط صنعتی هستند. این محصولات به دلیل استحکام مناسب، تنوع بالا، اتصال مطمئن و قابلیت تعمیر و تعویض، کاربرد گستردهای دارند.
از مهمترین انواع آنها میتوان به شیر پروانهای، شیر کشویی، شیر یکطرفه، شیر سوزنی، صافی، شیر کنترل، شیر هوا و شیر فلکه چدنی اشاره کرد.
انتخاب هر یک از این شیرها باید بر اساس نوع کاربرد انجام شود. برای مثال، شیر پروانهای برای قطع و وصل سریع جریان و خطوط بزرگ گزینه مناسبی است، شیر کشویی بیشتر برای قطع و وصل جریان استفاده میشود و شیر یکطرفه وظیفه جلوگیری از برگشت سیال را بر عهده دارد.
در نهایت، توجه به سایز، فشار کاری، نوع سیال، جنس قطعات، استاندارد و کیفیت ساخت میتواند به انتخاب شیرآلات چدنی فلنجدار مناسب و افزایش عمر مفید سیستم کمک کند.
