تجمع آب در خاک یکی از عواملی است که میتواند به زمینهای کشاورزی، محوطهها، راهها، ساختمانها و سازههای زیرزمینی آسیب وارد کند. زمانی که آب اضافی امکان خروج طبیعی نداشته باشد، افزایش رطوبت خاک، کاهش ظرفیت باربری، آسیب به ریشه گیاهان، ایجاد فشار هیدرواستاتیک و نفوذ آب به سازهها از مشکلات احتمالی خواهند بود.
لوله زهکشی (Drainage Pipe) یکی از اجزای اصلی بسیاری از سیستمهای زهکشی است که برای جمعآوری و هدایت آب اضافی در زیر یا اطراف سطح مورد نظر استفاده میشود. این لولهها معمولاً دارای سوراخها یا شیارهایی هستند تا آب موجود در خاک از طریق منافذ وارد لوله شده و سپس به مسیر خروجی منتقل شود.
البته نوع لوله، قطر، تعداد و شکل سوراخها، جنس، مقاومت مکانیکی، عمق نصب و نوع خاک باید متناسب با پروژه انتخاب شود. به همین دلیل نمیتوان یک مدل لوله زهکشی را برای تمام شرایط مناسب دانست.
لوله زهکشی چیست؟
لوله زهکشی لولهای است که برای جمعآوری، انتقال و تخلیه آب اضافی موجود در خاک یا اطراف سازه طراحی میشود.
برخلاف بسیاری از لولههای انتقال آب، هدف اصلی لوله زهکشی معمولاً دریافت آب از محیط اطراف است. به همین دلیل بخشی از سطح لوله میتواند دارای سوراخ، شیار یا منافذ باشد.
آب موجود در خاک پس از عبور از لایه فیلتر یا مصالح دانهای اطراف لوله، وارد منافذ شده و در امتداد لوله حرکت میکند. سپس آب به یک خروجی، کانال، چاه جذبی، مخزن یا شبکه جمعآوری هدایت میشود.
در برخی پروژهها نیز از لولههای زهکشی بدون سوراخ در بخش انتقال استفاده میشود؛ بنابراین همه لولههای مورد استفاده در یک سیستم زهکشی الزاماً سوراخدار نیستند.
چرا استفاده از سیستم زهکشی اهمیت دارد؟
وجود آب اضافی در خاک همیشه به معنی یک مشکل ساده و قابل چشمپوشی نیست.
در زمینهای کشاورزی، ماندگاری آب میتواند باعث کاهش هوادهی خاک و آسیب به ریشه گیاهان شود. در پروژههای ساختمانی نیز تجمع آب در اطراف فونداسیون میتواند فشار هیدرواستاتیک را افزایش داده و شرایط نامطلوبی برای عایقکاری و سازه ایجاد کند.
در راهسازی و محوطهسازی، کنترل آب زیرسطحی میتواند به حفظ شرایط مناسب بستر کمک کند.
در پروژههای عمرانی، عملکرد زهکشی باید همزمان با شرایط خاک، سطح آب زیرزمینی، میزان بارندگی و مسیر خروج آب بررسی شود.
بنابراین لوله زهکشی فقط یک لوله سوراخدار نیست؛ بلکه بخشی از یک سیستم مدیریت آب است که عملکرد آن به لایههای اطراف، شیب، خروجی و شرایط زمین نیز وابسته است.
ساختار لوله زهکشی
ساختار لوله زهکشی بسته به جنس و کاربرد میتواند متفاوت باشد.

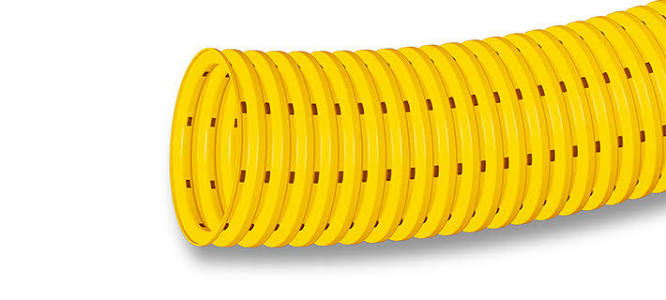

برخی محصولات دارای دیواره صاف هستند و در سطح آنها سوراخهای منظم ایجاد شده است. برخی دیگر بهصورت لولههای موجدار یا Corrugated Drainage Pipe تولید میشوند که دیواره خارجی پروفیلدار دارند.
در بسیاری از سیستمها، لوله درون یک لایه از مصالح دانهای قرار میگیرد و یک لایه ژئوتکستایل نیز میتواند برای کنترل ورود ذرات ریز به سیستم استفاده شود.
شکل، تعداد و ابعاد سوراخها اهمیت زیادی دارد. اگر منافذ بیش از حد کوچک باشند، احتمال گرفتگی افزایش پیدا میکند و اگر طراحی آنها با شرایط خاک هماهنگ نباشد، عملکرد سیستم کاهش مییابد.
بنابراین انتخاب لوله باید همراه با انتخاب صحیح فیلتر، مصالح اطراف و روش اجرای ترانشه انجام شود.
لوله زهکشی چگونه کار میکند؟
عملکرد یک سیستم زهکشی را میتوان در چند مرحله بررسی کرد.
ابتدا آب اضافی در خاک حرکت میکند و به محدوده اطراف لوله میرسد. سپس آب از طریق سوراخها یا شیارهای موجود در دیواره وارد لوله میشود.
برای جلوگیری از ورود بیش از حد ذرات خاک، معمولاً اطراف لوله از مصالح دانهبندیشده مناسب یا سیستم فیلتر استفاده میشود.
پس از ورود آب، شیب طولی خط باعث حرکت آن به سمت پاییندست میشود. در صورت نیاز، آب جمعآوریشده میتواند وارد منهول، کانال، مخزن، چاه یا شبکه تخلیه شود.
بنابراین عملکرد سیستم تنها به ظرفیت خود لوله وابسته نیست و شیب، نفوذپذیری خاک، فیلتر، قطر لوله و ظرفیت خروجی نیز باید در طراحی بررسی شوند.
مهمترین کاربردهای لوله زهکشی
لولههای زهکشی در پروژههای مختلفی استفاده میشوند و شرایط هر پروژه میتواند طراحی متفاوتی ایجاد کند.
زهکشی زمینهای کشاورزی
یکی از کاربردهای مهم لوله زهکشی در زمینهای کشاورزی است.
در زمینهایی که سطح آب زیرزمینی بالا است یا آب بارندگی و آبیاری بهسرعت تخلیه نمیشود، سیستم زهکشی زیرسطحی میتواند برای کنترل آب اضافی مورد استفاده قرار گیرد.
لولههای سوراخدار در عمق مشخصی از زمین قرار میگیرند و آب اضافی خاک را جمعآوری میکنند.
فاصله بین خطوط زهکشی به عواملی مانند نوع خاک، نفوذپذیری، عمق نصب، میزان بارندگی و سطح آب زیرزمینی وابسته است.
بنابراین نمیتوان یک فاصله ثابت را برای تمام زمینهای کشاورزی تعیین کرد.
زهکشی اطراف فونداسیون
یکی از کاربردهای مهم لوله زهکشی در ساختمانها، نصب آن در اطراف فونداسیون است.
هدف اصلی این سیستم، جمعآوری آب موجود در خاک اطراف سازه و کاهش تجمع آب در نزدیکی دیوارههای زیرزمین یا فونداسیون است.
در این سیستم معمولاً لوله سوراخدار در کنار لایهای از مصالح دانهای و فیلتر مناسب قرار میگیرد.
شیب لوله باید به سمت نقطه تخلیه طراحی شود تا آب در اطراف ساختمان باقی نماند.
با این حال، زهکشی اطراف فونداسیون جایگزین عایقکاری و آببندی مناسب سازه نیست و باید در کنار سایر روشهای کنترل رطوبت استفاده شود.
زهکشی محوطه و فضای سبز
در محوطههای بزرگ، پارکها، زمینهای ورزشی و فضای سبز ممکن است آب در برخی نقاط جمع شود.
استفاده از سیستم زهکشی میتواند به هدایت این آب و کاهش آبماندگی کمک کند.
در این کاربرد، طراحی مسیرها باید بر اساس شیب زمین، میزان بارندگی و نوع خاک انجام شود.
لولههای زهکشی میتوانند در زیر سطح زمین نصب شوند و آب را به نقاط خروجی منتقل کنند.
در زمینهای ورزشی، اجرای صحیح زهکشی اهمیت ویژهای دارد؛ زیرا باقی ماندن آب در لایههای زیرین میتواند کیفیت و قابلیت استفاده از سطح را کاهش دهد.
زهکشی راهها و پروژههای عمرانی
آب یکی از عوامل مؤثر بر عملکرد بستر راه و برخی سازههای عمرانی است.
در پروژههای راهسازی، سیستمهای زهکشی برای جمعآوری و هدایت آب سطحی و زیرسطحی مورد استفاده قرار میگیرند.
بسته به طراحی پروژه ممکن است از لولههای زهکشی در کنار جاده، زیر شانه راه یا در بخشهایی از لایههای زیرسازی استفاده شود.
در این شرایط، مقاومت لوله در برابر بار خارجی و فشار ناشی از خاک و ترافیک اهمیت زیادی دارد.
به همین دلیل انتخاب لوله باید براساس عمق دفن، نوع خاک، بارگذاری و مشخصات مکانیکی محصول انجام شود.
انواع لوله زهکشی از نظر جنس
لولههای زهکشی از مواد مختلفی تولید میشوند.
| جنس لوله | ویژگی عمومی | کاربردهای رایج |
|---|---|---|
| PVC / UPVC | نسبتاً سخت، مقاوم در برابر خوردگی | زهکشی ساختمانی و عمرانی |
| PE / HDPE | انعطافپذیر و مقاوم در برابر ضربه | زهکشی زیرزمینی و کشاورزی |
| PP | مقاومت مناسب مکانیکی و شیمیایی | برخی سیستمهای زهکشی |
| لولههای سرامیکی | ساختار سخت و قدیمیتر | برخی کاربردهای خاص یا سنتی |
| لولههای فلزی | مقاومت مکانیکی بالا در برخی طراحیها | کاربردهای خاص |
انتخاب جنس باید بر اساس شرایط واقعی پروژه انجام شود. برای مثال، انعطافپذیری HDPE میتواند در برخی شرایط نصب مزیت باشد، در حالی که UPVC برای پروژههایی که به لوله سخت نیاز دارند ممکن است مناسبتر باشد.
لوله زهکشی سوراخدار و بدون سوراخ
دو نوع لوله در سیستمهای زهکشی اهمیت زیادی دارند: لوله سوراخدار و لوله بدون سوراخ.
لوله سوراخدار برای جمعآوری آب از اطراف استفاده میشود و باید در بخشی از مسیر قرار گیرد که هدف آن دریافت آب از خاک است.
لوله بدون سوراخ بیشتر برای انتقال آب جمعآوریشده به نقطه خروجی کاربرد دارد.
استفاده از لوله سوراخدار در تمام مسیر الزاماً درست نیست. اگر بخش انتقال نیاز به دریافت آب از محیط نداشته باشد، ورود آب اضافی یا خاک از اطراف میتواند طراحی سیستم را تحت تأثیر قرار دهد.
به همین دلیل نوع لوله باید براساس عملکرد مورد انتظار در هر بخش از مسیر تعیین شود.
نقش ژئوتکستایل در سیستم زهکشی
یکی از عوامل مهم در عملکرد طولانیمدت برخی سیستمهای زهکشی، جلوگیری از ورود ذرات ریز خاک به داخل لوله است.
برای این منظور ممکن است از ژئوتکستایل (Geotextile) یا لایههای فیلتر دانهای استفاده شود.
ژئوتکستایل باید اجازه عبور آب را بدهد و در عین حال تا حد امکان از انتقال ذرات خاک به سمت لوله جلوگیری کند.
انتخاب فیلتر باید با نوع خاک و دانهبندی آن هماهنگ باشد. استفاده از یک پارچه یا مصالح نامناسب میتواند باعث گرفتگی فیلتر و کاهش جریان آب شود.
بنابراین ژئوتکستایل نیز مانند لوله، بخشی از طراحی سیستم زهکشی است و نباید صرفاً براساس ضخامت یا ظاهر انتخاب شود.
شیببندی در اجرای لوله زهکشی
شیب مناسب یکی از عوامل مهم برای تخلیه آب جمعآوریشده است.
اگر شیب لوله بسیار کم باشد، سرعت حرکت آب کاهش پیدا میکند و احتمال رسوب یا ماندگاری آب افزایش مییابد.
از طرف دیگر، شیب بیش از حد نیز در برخی شرایط میتواند طراحی سیستم را پیچیده کند و باعث شود آب با سرعت بالا حرکت کرده و ذرات موجود در سیستم رفتار متفاوتی داشته باشند.
مقدار شیب باید بر اساس دبی، قطر لوله، شرایط خروجی و طراحی هیدرولیکی پروژه تعیین شود.
در زمان اجرا نیز باید از ایجاد نقاط شکمدار در مسیر جلوگیری شود؛ زیرا این نقاط میتوانند باعث تجمع آب و کاهش عملکرد سیستم شوند.
مقاومت مکانیکی و عمق دفن
لوله زهکشی زیر زمین تحت تأثیر وزن خاک اطراف و در برخی پروژهها تحت بار ترافیکی قرار میگیرد.
به همین دلیل مقاومت حلقوی یا ظرفیت تحمل بار خارجی لوله اهمیت دارد.
در لولههای پلیمری، رفتار محصول تا حد زیادی به تعامل بین لوله و خاک اطراف آن وابسته است.
کیفیت بستر، تراکم خاکریزی جانبی و روش اجرای ترانشه میتواند روی تغییر شکل لوله اثر بگذارد.
بنابراین برای عمقهای زیاد یا مسیرهای زیر جاده، باید مشخصات مکانیکی لوله و الزامات نصب سازنده و پروژه بهصورت دقیق بررسی شود.
تفاوت لوله زهکشی با لوله فاضلاب
لوله زهکشی و لوله فاضلاب از نظر کاربرد و طراحی یکسان نیستند.
لوله فاضلاب معمولاً برای انتقال جریان فاضلاب از نقطهای به نقطه دیگر طراحی میشود، در حالی که لوله زهکشی وظیفه جمعآوری آب اضافی از خاک یا محیط اطراف را نیز بر عهده دارد.
به همین دلیل لوله زهکشی ممکن است دارای منافذ متعدد در دیواره باشد.
در مقابل، لوله فاضلاب معمولاً باید مسیر بستهای برای انتقال سیال ایجاد کند و وجود سوراخ در بدنه آن میتواند باعث ورود آب و خاک یا خروج فاضلاب شود.
بنابراین استفاده از لوله فاضلاب به جای لوله زهکشی یا برعکس، بدون بررسی طراحی سیستم، تصمیم فنی مناسبی نیست.
مشخصات فنی مهم لوله زهکشی
برای انتخاب لوله زهکشی، پارامترهای زیر اهمیت دارند:
| مشخصه | اهمیت |
|---|---|
| جنس لوله | مقاومت مکانیکی و شیمیایی |
| قطر | تعیین ظرفیت انتقال آب |
| نوع دیواره | صاف، موجدار یا ساختاری |
| نوع سوراخ | شیار، سوراخ دایرهای یا الگوی خاص |
| درصد سطح باز | مؤثر بر ورود آب |
| مقاومت حلقوی | اهمیت در نصب زیرزمینی |
| انعطافپذیری | مهم در برخی شرایط خاک |
| طول شاخه | مؤثر بر حمل و اجرا |
| نوع اتصال | کوپلر، سوکت یا روش سازگار با محصول |
| فیلتر | جلوگیری از ورود ذرات ریز |
| عمق نصب | تعیینکننده بار خارجی |
| شرایط خاک | مؤثر بر عملکرد سیستم |
| استاندارد | وابسته به نوع و کاربرد محصول |
مقادیر دقیق هر یک از این مشخصات باید از دیتاشیت و استاندارد محصول استخراج شود.
اشتباهات رایج در اجرای سیستم زهکشی
یکی از خطاهای رایج، استفاده از لوله سوراخدار بدون طراحی صحیح فیلتر است.
اگر ذرات ریز خاک وارد لوله شوند، بهمرور زمان ممکن است منافذ یا مسیر داخلی مسدود شوند.
خطای دیگر، اجرای لوله بدون شیب مناسب یا ایجاد نقاط فرورفته در مسیر است.
استفاده از قطر نامناسب، انتخاب لوله با مقاومت مکانیکی پایین برای عمق دفن زیاد و بیتوجهی به بار ترافیکی نیز میتواند باعث کاهش عمر سیستم شود.
همچنین تخلیه نکردن آب جمعآوریشده به یک خروجی مناسب باعث میشود حتی یک سیستم با لوله مناسب نیز عملکرد مطلوبی نداشته باشد.
قیمت لوله زهکشی به چه عواملی بستگی دارد؟
قیمت لوله زهکشی به عواملی مانند جنس، قطر، ضخامت، نوع پروفیل، میزان و الگوی سوراخکاری، مقاومت مکانیکی، طول شاخه، نوع اتصال و برند سازنده وابسته است.
لولههای HDPE و محصولات UPVC ممکن است از نظر قیمت تفاوت قابل توجهی داشته باشند.
همچنین وجود ژئوتکستایل، کوپلر، اتصالات و سایر اجزای سیستم باید در هزینه نهایی پروژه لحاظ شود.
به همین دلیل قیمت هر متر لوله بهتنهایی معیار کاملی برای مقایسه سیستمهای زهکشی نیست.
هزینه حمل و اجرای ترانشه نیز در پروژههای بزرگ میتواند سهم قابل توجهی از هزینه کل را تشکیل دهد.
چگونه لوله زهکشی مناسب انتخاب کنیم؟
انتخاب لوله باید از شناخت شرایط زمین شروع شود.
ابتدا باید مشخص شود که هدف، کنترل آب زیرزمینی، جمعآوری آب بارندگی، زهکشی کشاورزی، حفاظت فونداسیون یا تخلیه آب محوطه است.
پس از آن نوع خاک، سطح آب زیرزمینی، میزان آب ورودی، عمق نصب و مسیر خروج بررسی میشود.
در مرحله بعد قطر، جنس، نوع سوراخکاری، مقاومت مکانیکی و سیستم فیلتر انتخاب میشوند.
همچنین باید محل خروج آب، شیب خط و امکان بازرسی و شستوشوی دورهای سیستم در نظر گرفته شود.
در پروژههای بزرگ، طراحی زهکشی بهتر است بر اساس اطلاعات ژئوتکنیکی، هیدرولوژیکی و محاسبات مربوط به ظرفیت تخلیه انجام شود.
از زمین کشاورزی تا فونداسیون؛ یک سیستم زهکشی مناسب
لوله زهکشی یکی از اجزای مهم در کنترل آب اضافی در خاک و اطراف سازههاست و میتواند در زمینهای کشاورزی، فونداسیون ساختمان، محوطهها، زمینهای ورزشی، راهسازی، زهکشی زیرسطحی و برخی پروژههای عمرانی مورد استفاده قرار گیرد.
با این حال، عملکرد مناسب سیستم تنها به انتخاب یک لوله سوراخدار وابسته نیست. نوع خاک، قطر لوله، میزان سوراخکاری، شیب، عمق دفن، فیلتر، مصالح اطراف، مقاومت مکانیکی و مسیر خروج آب باید همزمان بررسی شوند.
در نهایت، لولهای مناسب است که مشخصات آن با شرایط واقعی پروژه هماهنگ باشد. اجرای صحیح بستر، استفاده از فیلتر مناسب و ایجاد مسیر خروج مطمئن نیز به اندازه انتخاب خود لوله اهمیت دارند.
