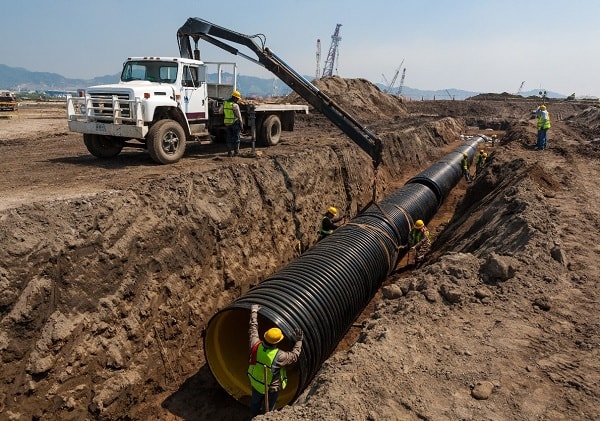

عمق دفن لوله کاروگیت یکی از عوامل مهم در طراحی و اجرای خطوط فاضلاب، زهکشی، آبهای سطحی و سایر شبکههای زیرزمینی است. برخلاف تصور رایج، نمیتوان یک عدد ثابت را بهعنوان حداقل یا حداکثر عمق قابل استفاده برای تمام لولههای کاروگیت تعیین کرد. عملکرد لوله به مجموعهای از عوامل مانند قطر، سختی حلقوی، جنس و ساختار جداره، نوع خاک، کیفیت بستر، تراکم خاک اطراف، بار ترافیکی و سطح آب زیرزمینی وابسته است.
لولههای کاروگیت و سایر لولههای جدارهساختاریافته (Structured-Wall Pipes) معمولاً در سیستمهای مدفون به همراه خاک اطراف خود عمل میکنند. به همین دلیل، افزایش عمق دفن فقط به معنی افزایش فشار روی لوله نیست؛ شرایط ترانشه و نحوه انتقال بار نیز در رفتار نهایی سیستم تأثیر دارد.
در عمقهای کم، بار ترافیکی و تجهیزات سطح زمین میتوانند اهمیت بیشتری داشته باشند و در عمقهای زیاد، وزن خاک و شرایط ژئوتکنیکی به عوامل مهمتری تبدیل میشوند. بنابراین انتخاب عمق مناسب باید بر اساس طراحی واقعی پروژه انجام شود.
عمق دفن لوله کاروگیت یعنی چه؟
منظور از عمق دفن، فاصله بین سطح نهایی زمین یا سطح روسازی تا تاج بالایی لوله است. این فاصله با عمق ترانشه یکسان نیست؛ زیرا کف ترانشه باید علاوه بر قطر خارجی لوله، فضای لازم برای بستر و سایر لایههای اجرایی را نیز در خود داشته باشد.
برای مثال، اگر یک لوله با قطر مشخص در زیر یک خیابان نصب شود، عمق مورد نیاز فقط بر اساس قطر لوله تعیین نمیشود. ضخامت روسازی، پوشش خاک روی تاج، نوع خاک، بار ترافیکی و الزامات اجرایی نیز باید در نظر گرفته شوند.
در پروژههای فاضلاب و زهکشی، تراز لوله همچنین به شیب هیدرولیکی و نقاط اتصال شبکه وابسته است. بنابراین عمق در طول مسیر ممکن است ثابت نباشد.
به همین دلیل، «عمق مناسب» باید برای هر مقطع از خط بهصورت جداگانه بررسی شود.
آیا برای لوله کاروگیت حداقل عمق مشخصی وجود دارد؟
یک حداقل عمق عمومی و ثابت که برای تمام لولههای کاروگیت قابل استفاده باشد وجود ندارد. حداقل پوشش خاک باید بر اساس مشخصات لوله، شرایط بارگذاری، نوع خاک و روش اجرای ترانشه تعیین شود.
در خطوطی که زیر مسیر عبور خودرو قرار دارند، عمق کم میتواند باعث افزایش تأثیر بارهای سطحی بر لوله شود. اگر پوشش خاک کافی نباشد، ممکن است بار تجهیزات تراکم یا ماشینآلات مستقیماً فشار قابل توجهی به لوله وارد کند.
در پروژههای بدون بار ترافیکی سنگین، شرایط میتواند متفاوت باشد. برای مثال، یک خط مدفون در فضای سبز یا محوطه غیرترافیکی الزاماً به همان شرایط پوشش یک خط زیر خیابان نیاز ندارد.
بنابراین تعیین حداقل عمق باید بر اساس بارگذاری و مشخصات پروژه انجام شود، نه صرفاً بر اساس یک عدد عمومی.
استفاده از لوله کاروگیت در عمق کم
در ترانشههای کمعمق، یکی از مهمترین نگرانیها بارهای خارجی است. وقتی فاصله بین تاج لوله و سطح زمین کم باشد، بار ناشی از خودرو، ماشینآلات یا تجهیزات عمرانی میتواند تأثیر بیشتری بر لوله داشته باشد.
در چنین شرایطی، کیفیت خاک روی تاج و نحوه تراکم اهمیت زیادی پیدا میکند. همچنین نباید ماشینآلات سنگین پیش از ایجاد پوشش مناسب روی لوله حرکت کنند.
در مسیرهای شهری، باید شرایط روسازی نیز در طراحی لحاظ شود. لایههای آسفالت، مصالح زیرسازی و خاک میتوانند در نحوه انتقال بار به لوله مؤثر باشند.
اگر عمق دفن محدود باشد، ممکن است نیاز به انتخاب لوله با سختی حلقوی مناسبتر، بهبود شرایط بستر و خاکریزی یا استفاده از راهکارهای حفاظتی وجود داشته باشد.
لوله کاروگیت در عمق متوسط
بخش زیادی از پروژههای فاضلاب و زهکشی در محدودهای از عمق اجرا میشوند که نه کاملاً کمعمق و نه بسیار عمیق است. در این شرایط، طراحی ترانشه و کیفیت خاک اطراف لوله نقش مهمی در عملکرد سیستم دارند.
لوله باید روی بستر یکنواخت قرار بگیرد و فضای اطراف آن با مصالح مناسب پر شود. تراکم خاک جانبی باید بهصورت کنترلشده انجام شود تا تکیهگاه کافی برای جداره لوله ایجاد شود.
در این شرایط، انتخاب کلاس سختی حلقوی متناسب با بارهای وارد بر خط اهمیت دارد. برای مثال، کلاسهای SN مختلف برای شرایط مختلف تولید میشوند و انتخاب میان آنها باید بر اساس طراحی پروژه باشد.
عمق متوسط بهخودیخود به معنی ایمن بودن خط نیست؛ کیفیت اجرا همچنان یکی از عوامل اصلی عملکرد لوله مدفون است.
استفاده از لوله کاروگیت در عمق زیاد
با افزایش عمق دفن، وزن ستون خاک بالای لوله افزایش پیدا میکند. به همین دلیل، شرایط بارگذاری در ترانشههای عمیق با ترانشههای کمعمق متفاوت است.
در این پروژهها باید نوع خاک، وزن مخصوص، شرایط رطوبتی، تراکم، عرض ترانشه و نحوه انتقال بار بهدقت بررسی شود.
همچنین اگر لوله در خاک ضعیف یا اشباع نصب شود، رفتار سیستم میتواند با یک ترانشه در خاک متراکم و خشک تفاوت قابل توجهی داشته باشد.
در عمقهای زیاد، استفاده از یک لوله با کلاس سختی مشخص بدون بررسی شرایط ژئوتکنیکی کافی نیست. طراحی باید نشان دهد که لوله و خاک اطراف آن در برابر بارهای مورد انتظار عملکرد قابل قبول خواهند داشت.
حداکثر عمق دفن لوله کاروگیت چقدر است؟
برای تمام لولههای کاروگیت نمیتوان یک حداکثر عمق ثابت اعلام کرد. این مقدار به مشخصات خود لوله و شرایط نصب بستگی دارد.
قطر لوله، سختی حلقوی، هندسه پروفیل، جنس پلیمر، عمق دفن، نوع خاک، تراکم، عرض ترانشه، سطح آب زیرزمینی و بارهای سطحی همگی میتوانند در تعیین ظرفیت سیستم مؤثر باشند.
به همین دلیل، عباراتی مانند «این لوله تا ۵ متر» یا «این لوله تا ۱۰ متر» بدون مشخص کردن شرایط نصب نمیتوانند معیار فنی کاملی باشند.
در پروژههای عمیق، باید محاسبات و بررسیهای سازهای و ژئوتکنیکی انجام شود و ظرفیت محصول با شرایط واقعی نصب تطبیق داده شود.
تأثیر قطر لوله بر عمق دفن
قطر یکی از پارامترهای مهم در رفتار لوله کاروگیت است. با افزایش قطر، هندسه مقطع و رفتار آن در برابر بارهای خارجی تغییر میکند.
به همین دلیل نمیتوان نتایج مربوط به یک لوله با قطر کوچک را مستقیماً به یک لوله با قطر بسیار بزرگ تعمیم داد.
در قطرهای بزرگ، کیفیت بستر و خاک جانبی اهمیت بیشتری پیدا میکند و کنترل تغییر شکل مقطع باید با دقت بیشتری انجام شود.
همچنین وزن خود لوله، شکل پروفیل و سختی حلقوی محصول نیز میتوانند در عملکرد آن مؤثر باشند.
بنابراین در زمان انتخاب لوله برای عمق زیاد، باید قطر و کلاس سختی حلقوی همزمان بررسی شوند.
نقش سختی حلقوی در تحمل عمق دفن
یکی از مهمترین مشخصات مکانیکی لولههای کاروگیت، Ring Stiffness یا سختی حلقوی است.
سختی حلقوی نشان میدهد لوله در برابر تغییر شکل شعاعی چه رفتاری دارد و در انتخاب لوله برای نصب مدفون اهمیت زیادی دارد.
در برخی سیستمها، کلاسهایی مانند SN2، SN4، SN8 و SN16 مورد استفاده قرار میگیرند. عدد SN بیانگر کلاس سختی حلقوی است و نباید آن را با فشار داخلی یا عمق دفن مستقیم معادل دانست.
برای مثال، نمیتوان گفت یک لوله SN8 الزاماً برای یک عمق مشخص مناسب است. مناسب بودن آن به خاک، بارگذاری، قطر، روش نصب و سایر شرایط پروژه بستگی دارد.
در پروژههای عمیق، ممکن است انتخاب کلاس سختی بالاتر مطرح شود، اما این موضوع باید با محاسبات و الزامات پروژه تأیید شود.
نقش خاک در تحمل عمق لوله کاروگیت
یکی از مهمترین ویژگیهای لولههای مدفون این است که عملکرد آنها با خاک اطراف ارتباط مستقیم دارد.
خاک جانبی متراکم میتواند تکیهگاه مناسبی برای جداره ایجاد کند و تغییر شکل لوله را محدود کند. در مقابل، خاک شل یا نامناسب میتواند باعث افزایش تغییر شکل شود.
به همین دلیل در بسیاری از پروژهها، کیفیت خاک اطراف لوله به اندازه انتخاب خود لوله اهمیت دارد.
نوع مصالح، دانهبندی، درصد تراکم، میزان رطوبت و روش اجرای لایهها باید مطابق مشخصات فنی پروژه کنترل شوند.
این موضوع در ترانشههای عمیق اهمیت بیشتری پیدا میکند؛ زیرا حجم و وزن خاک اطراف لوله افزایش مییابد.
بستر مناسب برای نصب در عمقهای مختلف
بستر باید سطحی یکنواخت و پایدار برای قرارگیری لوله ایجاد کند. وجود سنگهای تیز، نقاط برجسته یا خاک نامناسب میتواند باعث تمرکز تنش و آسیب به لوله شود.
در عمقهای کم نیز بستر مناسب اهمیت دارد، اما در پروژههای عمیق، کیفیت بستر و خاک جانبی میتواند تأثیر بیشتری بر عملکرد سیستم داشته باشد.
نوع و ضخامت بستر باید بر اساس قطر لوله، جنس خاک طبیعی و شرایط پروژه تعیین شود.
در برخی شرایط ممکن است خاک کف ترانشه نیاز به اصلاح یا تعویض داشته باشد. این تصمیم باید بر اساس گزارش ژئوتکنیک و روش اجرایی پروژه گرفته شود.
تأثیر تراکم خاک بر عمق قابل استفاده
تراکم خاک یکی از مهمترین عوامل در عملکرد لولههای کاروگیت است. حتی اگر لوله از نظر سختی حلقوی برای یک شرایط خاص مناسب باشد، تراکم ناکافی میتواند باعث کاهش حمایت جانبی شود.
خاک اطراف لوله معمولاً باید در لایههای مناسب اجرا و طبق مشخصات پروژه متراکم شود.
تجهیزات تراکم نیز باید متناسب با مرحله اجرا انتخاب شوند. اعمال نیروی زیاد در زمانی که پوشش خاک روی لوله کافی نیست میتواند باعث آسیب یا تغییر شکل شود.
در پروژههای عمیق، کنترل تراکم هر لایه اهمیت بیشتری دارد و بهتر است نتایج کنترل کیفیت ثبت شوند.
عمق دفن و بار ترافیکی
یکی از مهمترین تفاوتهای خطوط شهری با خطوط غیرترافیکی، وجود بار متحرک روی سطح زمین است.
اگر لوله کاروگیت در عمق کم و زیر یک خیابان قرار داشته باشد، بار خودروها میتواند تأثیر قابل توجهی بر سیستم داشته باشد.
با افزایش پوشش خاک، معمولاً نحوه انتقال بار سطحی تغییر میکند، اما این به معنی آن نیست که افزایش عمق همیشه باعث کاهش تمام تنشهای وارد بر لوله میشود. در عمق زیاد، وزن خاک نیز افزایش پیدا میکند.
به همین دلیل، طراحی باید اثر همزمان بار خاک و بار سطحی را بررسی کند.
عمق دفن در مسیرهای جادهای و شهری
برای اجرای لوله کاروگیت در زیر خیابانها، جادهها و محوطههای پرتردد، شرایط پروژه باید دقیقتر بررسی شود.
علاوه بر لوله، لایههای روسازی و زیرسازی نیز بخشی از سیستم انتقال بار هستند. کیفیت اجرای این لایهها میتواند بر مقدار بار منتقلشده به ترانشه تأثیر داشته باشد.
در مسیرهای پرتردد، عمق دفن، سختی حلقوی، نوع خاک و شرایط روسازی باید همزمان در طراحی لحاظ شوند.
همچنین باید از حرکت تجهیزات سنگین روی لوله پیش از رسیدن پوشش خاک به مقدار مجاز جلوگیری شود.
عمق دفن در شرایط آب زیرزمینی بالا
وجود آب زیرزمینی میتواند شرایط نصب لوله را تغییر دهد. آب ممکن است باعث کاهش پایداری خاک و دشوار شدن تراکم مصالح شود.
در چنین شرایطی، سیستم زهکشی موقت، کنترل آب و انتخاب مصالح مناسب ممکن است ضروری باشد.
همچنین باید احتمال شناوری لوله بررسی شود. لولههای پلیمری وزن نسبتاً پایینی دارند و در شرایط خاص، بالا آمدن سطح آب میتواند نیروی شناوری ایجاد کند.
راهکارهای مقابله با شناوری، مانند افزایش پوشش یا روشهای مهندسی دیگر، باید بر اساس محاسبات پروژه تعیین شوند و نمیتوان یک راهکار ثابت برای تمام خطوط ارائه کرد.
تأثیر عمق دفن بر اتصالات لوله کاروگیت
عمق دفن تنها روی بدنه لوله اثر نمیگذارد و اتصالات نیز باید شرایط نصب را تحمل کنند.
در اتصالات سوکتی و اورینگی، همراستایی لولهها و قرارگیری صحیح رینگ اهمیت زیادی دارد. اگر خاک اطراف بهدرستی متراکم نشود، جابهجایی لولهها ممکن است باعث وارد شدن تنش به اتصال شود.
در نتیجه، آببندی خط نیز میتواند تحت تأثیر کیفیت اجرای ترانشه قرار گیرد.
در خطوط فاضلاب، این موضوع اهمیت زیادی دارد؛ زیرا بازشدگی اتصال میتواند باعث نشت فاضلاب به خاک یا ورود آب زیرزمینی به شبکه شود.
آیا افزایش ضخامت لوله باعث افزایش عمق قابل استفاده میشود؟
افزایش ضخامت یا تغییر ساختار لوله میتواند ظرفیت مکانیکی آن را افزایش دهد، اما این موضوع بهتنهایی برای تعیین عمق قابل استفاده کافی نیست.
در لولههای جدارهساختاریافته، شکل پروفیل، هندسه جداره و سختی حلقوی نیز در رفتار لوله مؤثر هستند.
از طرف دیگر، اگر خاک جانبی مناسب نباشد، افزایش مشخصات لوله نمیتواند تمام مشکلات ناشی از اجرای نادرست ترانشه را برطرف کند.
بنابراین انتخاب لوله باید بر اساس سیستم کامل لوله و خاک انجام شود.
کنترل تغییر شکل در عمقهای مختلف
پس از اجرای خط، کنترل تغییر شکل میتواند اطلاعات مهمی درباره کیفیت نصب ارائه دهد.
مقداری تغییر شکل برای برخی لولههای انعطافپذیر مدفون میتواند بخشی از رفتار طبیعی سیستم باشد. مسئله زمانی ایجاد میشود که تغییر شکل از حدود تعیینشده در طراحی یا استاندارد مربوطه فراتر رود.
در خطوط حساس، کنترل تغییر شکل میتواند با روشهای اندازهگیری مستقیم یا تجهیزات بازرسی داخلی مانند دوربین انجام شود.
اگر تغییر شکل غیرعادی مشاهده شود، باید علت آن در بستر، تراکم، بارگذاری، عمق دفن، مشخصات لوله یا شرایط خاک بررسی شود.
رابطه عمق دفن با SN لوله
یکی از اشتباهات رایج، ارتباط مستقیم و ساده میان SN و عمق دفن است.
برای مثال، نمیتوان گفت «SN8 برای ۸ متر عمق» یا «SN4 برای ۴ متر عمق» مناسب است. این اعداد چنین مفهومی ندارند.
SN یک مشخصه مربوط به سختی حلقوی است و برای تعیین ظرفیت واقعی لوله در عمق مشخص باید شرایط بارگذاری و نصب بررسی شوند.
قطر لوله، نوع خاک، میزان تراکم، عرض ترانشه، بار ترافیکی و سطح آب زیرزمینی همگی میتوانند نتیجه را تغییر دهند.
بنابراین انتخاب SN باید از طریق طراحی و محاسبات پروژه انجام شود.
استانداردهای مرتبط با لوله کاروگیت مدفون
استاندارد مورد استفاده به نوع لوله و کاربرد آن بستگی دارد. خانواده EN 13476 برای برخی سیستمهای لولهکشی جدارهساختاریافته از جنس PVC-U، PP و PE در شبکههای تخلیه و فاضلاب زیرزمینی بدون فشار کاربرد دارد.
در کنار استاندارد محصول، دستورالعملها و استانداردهای مربوط به اجرای خطوط زیرزمینی نیز برای طراحی ترانشه، بستر، خاکریزی و کنترل کیفیت اهمیت دارند.
بنابراین هنگام انتخاب لوله باید مشخص شود محصول دقیقاً بر اساس چه استانداردی تولید شده و کلاس سختی، ابعاد و الزامات آن استاندارد چیست.
در پروژههای حساس نیز مشخصات فنی کارفرما و طراحی ژئوتکنیکی باید در کنار استاندارد محصول بررسی شوند.
جدول عوامل مؤثر بر عمق دفن لوله کاروگیت
| عامل | تأثیر بر طراحی |
|---|---|
| قطر لوله | بر رفتار مقطع و تغییر شکل تأثیر دارد |
| سختی حلقوی | مقاومت لوله در برابر تغییر شکل را مشخص میکند |
| عمق دفن | وزن خاک بالای لوله را تغییر میدهد |
| نوع خاک | روی انتقال بار و حمایت جانبی مؤثر است |
| تراکم خاک | کیفیت تکیهگاه اطراف لوله را تعیین میکند |
| بار ترافیکی | بار خارجی وارد بر سیستم را افزایش میدهد |
| آب زیرزمینی | بر پایداری خاک و شناوری مؤثر است |
| عرض ترانشه | شرایط تعامل خاک و لوله را تغییر میدهد |
| بستر | توزیع یکنواخت بار زیر لوله را فراهم میکند |
| نوع پروفیل | بر سختی و رفتار مکانیکی لوله مؤثر است |
| شرایط اتصال | روی آببندی و پایداری خط تأثیر دارد |
| شرایط روسازی | نحوه انتقال بار سطحی را تغییر میدهد |
چگونه عمق مناسب لوله کاروگیت را تعیین کنیم؟
برای تعیین عمق مناسب، ابتدا باید مسیر و کاربری خط مشخص شود. سپس قطر لوله، نوع محصول و کلاس سختی حلقوی تعیین میشوند.
در مرحله بعد، اطلاعات مربوط به خاک، سطح آب زیرزمینی، بار ترافیکی و شرایط روسازی بررسی میشود.
پس از آن، طراحی ترانشه شامل بستر، مصالح جانبی، تراکم و پوشش روی لوله انجام میشود.
در پروژههای حساس یا دارای عمق زیاد، بررسی سازهای لوله و خاک اطراف ضروری است. در این مرحله میتوان مشخص کرد که آیا محصول انتخابشده برای شرایط واقعی پروژه مناسب است یا به تغییر کلاس سختی، اصلاح بستر یا راهکار حفاظتی نیاز دارد.
عمق دفن لوله کاروگیت؛ وابسته به طراحی، نه یک عدد ثابت
لوله کاروگیت میتواند در ترانشههای کمعمق، متوسط و عمیق مورد استفاده قرار گیرد، اما عمق قابل استفاده آن را نمیتوان بدون در نظر گرفتن شرایط نصب با یک عدد ثابت مشخص کرد.
در عمقهای کم، بارهای سطحی و ترافیکی اهمیت بیشتری پیدا میکنند و در عمقهای زیاد، وزن خاک، شرایط ژئوتکنیکی و کیفیت اجرای ترانشه اهمیت بیشتری خواهند داشت.
در هر دو حالت، انتخاب لوله با سختی حلقوی مناسب، بستر استاندارد، خاک جانبی مناسب، تراکم کنترلشده و اجرای صحیح خاکریزی نقش اساسی دارد.
بنابراین برای تعیین عمق مناسب لوله کاروگیت باید مجموعهای از عوامل شامل قطر، SN، جنس و ساختار لوله، نوع خاک، عمق دفن، بار ترافیکی، سطح آب زیرزمینی و روش اجرای ترانشه همزمان بررسی شود. این رویکرد از تعیین عمق بر اساس یک عدد عمومی دقیقتر است و احتمال تغییر شکل یا آسیب لوله پس از اجرا را کاهش میدهد.
